Лишь немногие водители знают, как производится проверка диодного моста мультиметром, а эти знания могут быть очень полезными. Данный элемент играет важную роль в работе генератора, и из-за него аккумулятор заряжается корректно. Часто, если возникает какая-нибудь поломка, водители сразу везут свое авто на СТО. Но часто достаточно просто произвести проверку диодного моста мультиметром, после чего можно будет решить проблему самостоятельно, оставив у себя деньги, которые бы пришлось заплатить за ремонт. Давайте же подробно разберемся, что это за элемент генератора и для чего он нужен вообще.

проверка диодного моста мультиметром

Что такое диодный мост? Его принцип работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе устанавливается от 4 до 6 диодов, и все они объединяются в единую цепь, именуемую диодным мостом. Он же находится непосредственно в самом генераторе.

Принцип работы этого элемента прост: он пропускает вырабатываемый генератором ток к аккумулятору и не пропускает его в обратном направлении — от аккумулятора к генератору. В данном случае в одном направлении создается сопротивление определенной величины, а в обратном направлении сопротивление стремится к бесконечности. Если возникнет какая-либо неисправность с мостом, то электроника автомобиля даст сбой. Вернее, даст сбой аккумулятор, а без него автомобиль банально не заведется, так как сам стартер получает питание от аккумулятора.

проверка диодного моста генератора мультиметром

Из-за чего перегорает диодный мост?

Проверка диодного моста генератора мультиметром предполагает в том числе и выяснение причин, почему диодный мост выходит из строя. Наиболее распространенная причина — накапливание воды внутри. Часто после мойки машины или езде по лужам мост может перегорать.

Вторая причина — переполюсовка на клеммах аккумулятора. Это случается при неумелом прикуривании или при подключении зарядного устройства к аккумулятору. Конечно, могут быть и более сложные причины перегорания моста, однако чаще всего это случается по одной из этих двух причин. Поэтому старайтесь избегать езды по глубоким лужам и заряжайте аккумулятор правильно.

проверка диодного моста мультиметром 2110

Диодный мост: понятие и принцип работы

Поскольку двигатель автомобиля – ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.

Диодный мост генератора обеспечивает напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся эти детали путем спайки и фиксации болтами с последующей изоляцией диодов.

Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.

Как сказывается сгоревший диодный мост?

Если возникают какие-либо проблемы с аккумулятором, то в первую очередь стоит произвести проверку диодного моста мультиметром. Аккумулятор напрямую связан с этим мостом. При его поломке возможны 2 варианта: ток вообще не идет к аккумулятору либо идет, но очень высокий. Это может привести к вскипанию электролита.

Поэтому при возникновении проблемы с мостом решать ее необходимо очень быстро. В противном случае придется покупать новый аккумулятор, а он недешевый. Поэтому лучше иметь представление о том, как производится проверка диодного моста мультиметром на 2110 и других моделях марки ВАЗ. Как минимум есть 2 способа проверки: при помощи мультиметра или обычной лампочки. Рассмотрим оба способа.

Проверка лампочкой

Первое — извлекаем диодный мост из генератора. Впрочем, в случае с лампочкой без этого можно обойтись. Берем мост в собранном виде и дотрагиваемся им до аккумуляторной клеммы. Обязательно следите, чтобы контакт был постоянным и прочным. Теперь берем лампочку и ее контактом (плюсом) прикасаемся к плюсу аккумулятора.

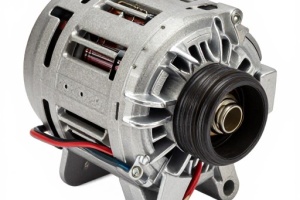

диодный мост генератора ваз 2109 проверка мультиметром

Теперь поочередно прикасаемся к другим контактом лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка будет гореть, то это значит, что мост «пробит» и, следовательно, он нерабочий. Теперь, если этапами подключать цепь через один диод, то можно выявить неисправный элемент и заменить его на новый.

Если есть необходимость проверить мост на разрыв цепи, то минус моста «кидаем» на плюс аккумулятора. Затем подключаем лампу плюсом к плюсу батареи. Теперь свободный контакт лампы подключаем к элементам, как описано выше. Лампа в этом случае должна гореть. Если она вообще не горит или горит тусклым светом, то обрыв в цепи диодов имеет место.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки с лампочкой, в данном случае также необходимо снимать мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно. Для начала необходимо включить мультиметр в режим «Прозвон», но если такого режима нет, то просто установите сопротивление 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.

проверка диодного моста мультиметром ваз 2114

Мост делится на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обоих частей. Принцип следующий: работающий диод в направлении аккумулятора будет показывает сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключаем щупы мультиметра к каждому контакту диодов. И если прибор будет показывать значение, которое отличается от значения после смены щупов местами, то это говорит о том, что диод сгорел. Эту операцию необходимо проводить для каждого диода.

проверка диодного моста мультиметром не снимая генератора

Способы проверки

Проверка диодного моста генератора может проводиться двумя наиболее популярными способами. Один из них не потребует наличия сложного оборудования и автолюбителю понадобится лишь лампа, рассчитанная на напряжение в 12 В. Кроме того, возможна проверка диодного моста мультиметром.

С помощью лампочки

Так как это наиболее простой способ, то начать стоит именно с него. В первую очередь предстоит собрать простую электроцепь, состоящую из АКБ и лампочки. Концы проводников, расположенные в разрыве цепи, следует зачистить, им предстоит выполнять роль щупов. Когда они подключаются к диоду в одной полярности, лампа должна загореться, а в ситуации с противоположным присоединением — никакой реакции последовать не будет. В таком случае полупроводниковый прибор следует считать исправным.

Также есть и второй способ проверки диодного моста с помощью этих подручных средств. При этом не нужно разбирать генератор, а все работы выполняются в четыре этапа:

  • Импровизированные щупы подключаются к выходному контакту «30» и минусовой клемме. Если лампочка загорелась, то в цепи присутствует короткое замыкание.
  • Отрицательная клемма батареи присоединяется к корпусу моста, а положительная через лампочку подключается к крепежному болту мостика. Любая реакция лампочки говорит о наличии проблем.
  • Положительная клемма АКБ подключается к точке «30», а отрицательная — к крепежному болту. Если лампа не загорается, то мост исправен.
  • Минусовой контакт батареи остается на прежнем месте, а плюсовой соединяется с точкой «61». Если лампочка начинает светиться, то в цепи имеются неисправности.

Проверка мультиметром

Этот прибор позволяет провести качественную проверку моста, но для этого предстоит снять генератор. Причина неисправности узла может крыться не только в диодном мостике, но и других элементах, например, обмотках или регуляторе напряжения. Так как процесс демонтажа генератора может отличаться в зависимости от модели автомобиля, то заострять на этом внимание сейчас не стоит.

Как только узел был снят и разобран, следует также демонтировать диодный мостик. Чтобы во время сборки устройства не перепутать ориентацию моста, на него и генератор стоит нанести метки с помощью краски. Перед началом проверки мультиметр необходимо перевести в режим изменения сопротивления с подачей звуковых сигналов. Затем следует подключить щупы к контактам полупроводникового прибора.

Необходимо проверить каждый диод и для этого один щуп следует соединить с центральной пластиной, а второй поочередно подключать к выводам полупроводникового устройства. Если мультиметр подает звуковые сигналы при любом подключении, то диод следует признать неисправным. После завершения проверки необходимо провести замену всех вышедших из строя элементов.

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодного моста генератора ВАЗ-2109 и других моделей предполагает показ нулевых значений. Это говорит о том, что в цепи есть обрыв. Если показания будут близки к нулевым значениям (очень низкое сопротивление), то это значит, что диод пробит. Мультиметр как проверочный прибор позволяет точно указать, какой именно диод вышел из строя, и определить характер поломки. При использовании лампочки все приблизительно так же, однако при слабом зарядочном токе уловить корректную работу сложнее. Поэтому использование мультиметра рекомендуется, но если его нет, то можно попробовать найти неисправность с помощью обычной лампочки.

Впрочем, единственным плюсом проверки лампочкой является тот факт, что снимать диодный мост с генератора необязательно. Но без снятия генератора невозможна проверка диодного моста мультиметром. Не снимая генератора, нельзя это осуществить. Там приходится работать с отдельными частями, но это дает более точный результат.

При обнаружении нерабочего диода его заменяют на новый. Сделать это легко с помощью паяльника. Сам же диод стоит копейки и продается в любых магазинах автозапчастей. Его замена также не представляет собой ничего сложного, и ее можно произвести самостоятельно.

Почему сгорел диодный мост генератора

Главная » Электрика » Почему сгорел диодный мост генератора
426

Разбираемся по какой причине горит диодный мост в автомобильном генераторе

Основной узел в электрической системе любого транспортного средства – генератор. Без этого узла исправный автомобиль даже на новой полностью заряженной аккумуляторной батарее долго ехать не будет. Следовательно, данный агрегат должен всё время быть в работоспособном состоянии, то есть полностью исправным.

При этом первичную диагностику машины можно провести, не вставая с кресла водителя. Однако ремонт или детальная проверка требуют демонтажа источника постоянного тока с дальнейшей его разборкой, чтобы открыть доступ к диодам. Но перед этим автомобилист должен знать основные способы проверки диодного моста.

Как определить исправность генератора

Информация о состоянии работы основного агрегата, отвечающего за выработку электрической энергии в машине, для удобства автомобилистов выводится на приборную панель. Значок на панели приборов, напоминающий аккумулятор после запуска силового агрегата транспортного средства должен гаснуть. Это обозначает, что питание основных электрических узлов было переключено с аккумуляторной батареи на генератор. Если индикатор не гаснет – это свидетельствует о поломке в электрической цепи. Также на проблемы может указывать недостаточный заряд аккумулятора ввиду недополучения нормального номинала тока.

Основные признаки, указывающие на неисправность диодного моста

Нормально работающий диод проводит ток сугубо в одном направлении. В случае возникновения пробоя появляется утечка тока, которая с бортовой сети попадает на обмотки стартера. Сегодня на автомобилях устанавливается несколько типов диодных мостов:

  • диодный мост без дополнительного охлаждения;
  • диодный мост с пассивным охлаждением за счёт специальных радиаторов.

Помимо этого есть разные типы подключения обмоток и соединения площадок моста: при помощи сварки или пайки. Первым признаком того, что генератор функционирует нестабильно ввиду поломки диодного моста, является быстрая и частая разрядка аккумуляторной батареи. Существуют и другие причины, по которым можно косвенно определить сгорание диодов в выпрямителе:

  • недостаточная искра на свечах зажигания;
  • фары с тусклым светом во время функционирования силового агрегата;
  • перебои в работе звуковой системы;
  • значительное снижение мощности вентиляторов охлаждения;
  • плохая работа системы кондиционирования.

Если будут замечены любые из выше рассмотренных признаков, не стоит паниковать, а лучше выяснить, почему сгорели диоды, для чего стоит обратиться за помощью к специалистам станции технического обслуживания.

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

  • Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
  • На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
  • Если конструкция моста, разборная, то узел откручивают.
  • От генератора отсоединяется плюсовая клемма.
  • Проверяется способ крепления минуса. Если клемма независимая её отключают.
  • После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

Признаки выхода из строя диодов

Основной проблемой в выпрямительном мосту являются диоды. Начинать проверку агрегата вырабатывающего электричество в машине следует только после выявления следующих косвенных проблем:

  • напряжение на выходных клеммах генератора ниже значения в 13,5 Вольт;
  • индикатор на панели приборов в салоне автомобиля продолжает гореть после пуска силового агрегата;
  • стрелка на вольтметре при снятии показаний смещается в зону красного цвета;
  • индикатор аккумулятора не загорается после включения зажигания.

Похожие симптомы выявляются при поломке регулятора напряжения, ввиду этого его исправность проверяют в первую очередь. Существуют разные причины, почему выходит из строя выпрямительный мост, из-за чего требуется его ремонт или полная замена.

Почему перегорает диодный мост

Существует много ситуаций, которые могут привести к поломке диодов. Однако к наиболее часто встречающимся поломкам можно отнести следующие:

  • плата была залита водой;
  • грязь совместно с моторным маслом проникла внутрь моста и привела к замыканию;
  • произошла переполюсовка контактов на аккумуляторной батарее.

Специалисты рассматривают несколько вариантов проверки работоспособности, выпрямителя тока генератора. Первый способ подразумевает использование мультиметра. Во втором случае достаточно стандартной автомобильной лампочки.

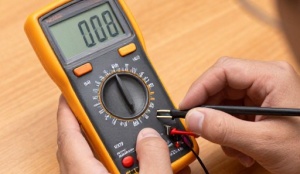

Диагностика диодного моста при помощи мультиметра

Прежде чем понять, почему может гореть диодный мост, предварительно нужно демонтировать сломанный блок. После чего на измерительном приборе устанавливается звуковая индикация. Если такой функции в мультиметре не предусмотрено, то проверка происходит в режиме 1 кОм. Для всех диодов проводятся индивидуальные измерения. В процессе проверки рабочим контактом нужно прикоснуться к концам диода несколько раз, при этом меняя местами щупы прибора. В одном случае тест показывает бесконечно большое сопротивление, а во втором параметры должны колебаться в интервале от 500 до 700 Ом. Если результаты измерений окажутся одинаковыми в разных направлениях – это свидетельствует что тестируемый диод вышел из строя, и требуется его замена.

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

  1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
  2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
  3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

  1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
  2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.
