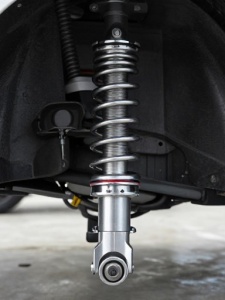

Устройство передней подвески Лада Калина


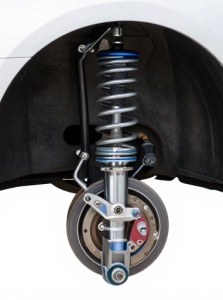

Снятие амортизаторной стойки Калины

Потребуется: снять передние колеса, отсоединить наконечники рулевых тяг от поворотного рычага стойки (см. «снятие рулевой рейки«), приготовить накидной ключ «на 13», торцевой и накидной ключ «на 17», плоская отвертка.
Замечание

Если в дальнейшем потребуется стойку разобрать, тогда ослабьте затяжку гайки штока амортизатора накидным ключом «на 22», удерживая шток рожковым ключом «на 9».

Порядок действий:

  1. Ослабить затяжку 3 гаек крепления верхней опоры стойки к кузову, используя накидной ключ «на 13».
  2. Отвернуть верхний и нижний болты крепления поворотного кулака к стойке с помощью торцевого ключа «на 17», удерживая болты от прокручивания накидным ключом «на 17». Снять шайбы. Чтобы минимизировать нарушение угла развала передних колес, предварительно нанести краской метки на болт верхнего крепления.
  3. Вывести тормозной шланг и поворотный кулак из зацепления с кронштейном стойки с помощью отвертки.
  4. Снять амортизатор Лада Калина.

Кстати, снять передние стойки можно не нарушая углов развала колес, для этого после отсоединения наконечников рулевых тяг потребуется также снять шаровую опору, наружный ШРУС из ступицы колеса и суппорт. Затем снять амортизаторную стойку вместе с поворотным кулаком.

Как проверить опорный подшипник

Самый простой способ проверки работоспособности опорного подшипника с помощью помощника. Необходимо снять пластиковую крышку со стакана стойки, там вы увидите гайку крепления подшипника. Необходимо положить руку на опорник, а помощника попросить покачать автомобиль. Как только автомобиль начнет раскачиваться, вы сразу же почувствуете работу подшипника.

Если в опорнике будет слышен стук или скрип, скорее всего он не исправен и нуждается в замене.

Новая Лада: Датчик температуры Лада Гранта: где находится и как заменить

Установка передних стоек на Калину

Установку стойки производим в обратной последовательности, при этом метка (стрелка) на верхней опоре должна быть обращена к передней части автомобиля.

Гайки крепления верхней опоры к кузову затягиваем моментом 19,6—24,2 Н-м (2,0-2,4 кгс-м). Перед затягиванием гаек болтов крепления поворотного кулака к стойке совмещаем метки, нанесенные на эксцентриковом болте и кронштейне. Затягиваем гайки болтов моментом 77,5-96,1 Н-м (7,9-9,8 кгс-м).

Замена опорного подшипника Калина

Поддамкрачиваем автомобиль, ставим упоры, снимаем колесо, но лучше всего еще предварительно ослабить гайку стойки, чтобы потом этого уже не делать. Дальше я откручивал болт стойки стабилизатора, поставил домкрат и поднял шаровую. Дальше нужно накинуть стяжки пружин и сжать. Но у меня не получилось этого сделать.

Пошел другим путем, открутил стойку и опустил вниз, после чего и пружину удалось сжать. Дальше уже снимаем усилитель, стойку и сам подшипник. Загляните внутрь стакана, оттуда лучше всего ветошью вычистить всю грязь. Не помешает залить Мовилем. Дальше начинаем собирать всё. Накидываем резинку, дальше ставим подшипник, опору и усилитель.

В общем говоря, ничего сложного, сборку осуществляем ровно в обратной последовательности. Конечно же не забываем прикрутить стойку стабилизатора. Если разбираете и меняете подшипник, лучше всего сразу все сделать аккуратно и чисто, вычистить от грязи и пыли.

Сколько стоят стойки на Калину (каталожные номера)

Внимание:

Стойки следует заменять парой, даже если неисправна только одна.

Лада Калина: 1118-2905002 или 1118-2905402-03 — Стойка передней подвески (правая). Цена 2000р. 1118-2905003 или 1118-2905403-03 — Стойка передней подвески (левая). Цена 2000р. 1118-2902822 — Опора. Цена 500р. 1118-2902712 или 1118-02902712-00 — Пружина передней подвески. Цена 800р.

Лада Калина Спорт: 11198-2901030-00 Стойка передней подвески правая (модуль):

  • 11198-2902821-00 — Опора верхняя стойки в сборе
  • 11198-2905002-00 — Стойка передней подвески правая
  • 11198-2902712-00 — Пружина передней подвески

11198-2901031-00 Стойка передней подвески левая (модуль):

  • 11198-2902821-00 — Опора верхняя стойки в сборе
  • 11198-2905003-00 — Стойка передней подвески правая
  • 11198-2902712-00 — Пружина передней подвески

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Стоек На Калине Своими Руками Видео

Замена задних опор Лада Калина сделай сам

замена элементы задней подвески, точнее, обратная амортизация стеллажи это следует делать, когда старые начинают «сопли» или есть желание поменять «запас» на полках для более удобных функций.

В ролике замена задних опор на Лада Калина (подробно):

Рабочий инструмент

Для того чтобы работа была завершена в кратчайшие сроки, важно иметь под рукой все необходимые инструменты:

  • Ключ «6», «17», «19».
  • Плоская отвертка.
  • Муфты для пружин.
  • Тяжелый молот
  • WD-40.
  • Воротник и рычаги к ним.
  • Сборка.
  • Новые стеллажи и аксессуары.

Как только весь инструмент будет готов, вы можете приступить к работе.

Пошаговая процедура

  1. Поставьте автомобиль на ровную поверхность и включите ручной тормоз. Видеогид показывает, как своими руками снять и поставить облицовку задней двери на volvo xc90. Замена стеллажей на калину своими руками. В начале 2012 года Opel заменил новый классический Nissan Almera, сделав самостоятельный тюнинг. Замена передних тормозных колодок на ВАЗ 2101, 2107, 2106, 2105, 2103 и 2104. Видео контроль замены передних тормозных колодок на автомобилях ВАЗ. Видео показывает, как снять рулевое колесо, выключатели рулевой колонки и выключатель зажигания на Audi 80 своими руками. Убедитесь, что он работает, что он не открыт и не отрегулирован.
  2. Мы вешаем задние колеса по очереди, порядок их в данном случае не имеет значения.
  3. Затем мы приступаем к работе в салоне и, складывая заднее сиденье плоской отверткой, снимаем декоративную крышку, закрывающую рельс.

Передняя Замена стойки, опоры и пружины ВАЗ 2110, 2112, Лада Калина, Грант, Приора, 2109

видео

самоуправление
замена
лобовой
стеллажи
, подшипники и пружины на переднеприводных автомобилях.

Замена передних опор (амортизаторов) ВАЗ КАЛИНА

Замена передних амортизаторов. Сделайте себе замену масла для opel corsa d. В видео показано, как снять облицовку передней двери своими руками, снять колонку и установить новую на Toyota Toyota Corolla 2009, 2011, 2012. Сделайте свою собственную пневматическую подвеску на Mercedes Vito. Усилитель бампера на кукурузном поле своими руками. Передняя калина поддерживает: Peugeot 308 своими руками: видео на ВАЗ-2110 на замену. Надеюсь, вы не ошиблись, что случилось на
видео
.

Лада Калина Седан › Бортжурнал › Установка опор стоек на Ладу Калину с Гранты

Всем привет! Хочу рассказать вам историю про замену опор стоек на калине и установку опор с гранты. Казалось бы в чем тут проблема? Бери и ставь! Не много отвлекусь от этой искрящей темы и добавлю лирики. Пришла пора ремонтировать ходовую на автомобиле Лада Калина, и мне захотелось чего то новенького.Стойки новые уже давно купленные имелись в наличии, одна проблема была, они под конусообразную пружину, а на старых стойках была пружина бочкообразная. Поехал к знакомому ходовщику, к счастью у него оказалась пара пирамидообразных пружин в отличном состоянии. Заплатил 1т. деревяниньких, я с энтузиазмом затырял в автозапчасти покупать остальные з\ч. Опорники, опоры стоек, шаровые, салинблоки, и др. фигню для капитального ремонта ходовой. Калиновские стоковые опоры даже не рассматривал как вариант, ведь хотелось чего то нового. Рассмотрел опору SS20-Kalina, стоковые гранта.

Буквально объездив весь город, отбив десятки порогов, именно такую же шайбу найти не получилось, и после поисков, было решено поставить приоровскую верхнию шайбу.

Собрал стойку, установил! Думаю это все и за плохого качества шайбы. Все проверил и поехал. Все норма, радость какая, но через неделю тоже самое, но с правой стороны. Теперь долго не думая с плохим настроение, проделываю тоже самое, но с правой стороны. Наблюдаю тоже самое, опорник в норме, а шайбе кранты.

Ладно заменю это резинку гадскую, но не факт что это поможет на 100%, еще раз терпения не выдерживало бы такого канфуза. Начал искать инфо про гранто опоры и стойки в нете. Ничего не нашел, в автозапчистях разводят плечами, но в душе есть надежда что на гране стакан под опорник должен быть по иному сделан, ведь, резиновая часть больше и расположена ниже. Хотя все в магазинах и ходовых дел мастера говорят что он там как на калине, не верил я им конечно и не знал что делать.

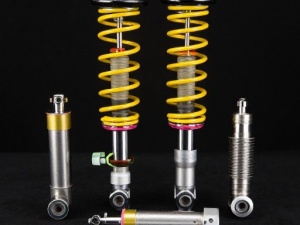

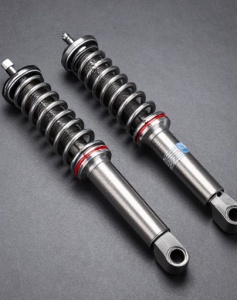

Амортизационные стойки

Это основной элемент подвески, так как именно с помощью них производится гашение колебаний во время езды по неровным дорогам. Стойки на “Калине” состоят из металлического корпуса, в котором располагается амортизатор телескопического типа. Система гидравлическая, работает в обе стороны. При ремонте “Лады Калины” нужно особое внимание уделять состоянию элементов подвески. От нее зависит не только комфорт, но и безопасность.

Между стойкой и кузовом расположена винтовая пружина и верхний опорный подшипник. На стойке к корпусу приварен кронштейн, при помощи которого крепится поворотный кулак. Примерно около середины стойки находится поворотный рычаг, который соединяется с рулевым наконечником. Немного выше располагается нижняя чашка, в которую упирается пружина.

Лада Калина – замена опорного подшипника своими руками

Перед разборкой и снятием передней стойки Калины с верхними опорами, обязательно изучите устройство узла. На схеме представлены заводские номера (артикулы) компонентов передней подвески.

Чтобы снять опорные подшипники передних стоек Лады Калина понадобиться комплект инструментов: 1. Набор рожковых или накидных ключей: 9, 17, 19, 22. 2. Головка на 13 с трещоткой. 3. Съемник рулевых наконечников, тиски, динамометрический ключ (по возможности). 4. Домкрат. 5. Стяжки пружин амортизаторов. 6. Пассатижи. 7. Молоток. 8. Смазка WD-40.

Как снять опорный подшипник на Калине – пошаговое руководство

Замена опор передних стоек Калины начинается подготовки автомобиля. Поставьте машину на ровную поверхность, если есть возможность на подъемник или яму. Включите первую передачу, снимите авто со стояночного тормоза. Последовательность демонтажа по порядку:

  1. Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
  2. Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.
  1. Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
  2. После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.
  1. Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.
  2. Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.
  1. Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
  2. Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.
  1. Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
  2. Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.
  1. На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.
  1. Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.
  1. Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Замена опорного подшипника у Калины (ВАЗ 1118, 1119, 1117)

Замена и установка опорных подшипников на Калине начинается с проверки состояния остальных элементов модуля: нижняя чашка, буфер хода, отбойник, гофра, пружины амортизатора. По необходимости их потребуется заменить. О том, как правильно поставить опорный подшипник на Калину и поменять его, по порядку описано ниже.

  1. Перед сборкой передней сойки убедитесь, что концы пружины амортизатора упираются в специальные выступы у нижней и верхней чашки.
  2. На верхнюю чашку ставим резиновую прокладку, сверху которой новый «опорник», маркировкой изделие ориентируем вверх.

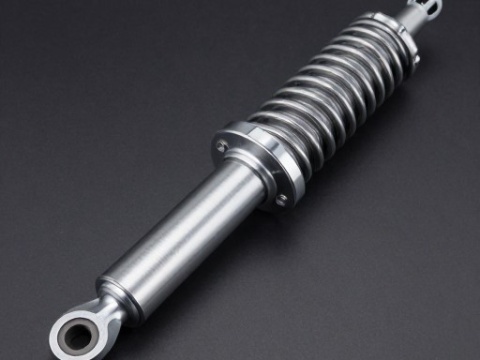

Элементы передней стойки

На автомобиле “Лада Калина” стойки могут оснащаться коническими или бочкообразными пружинами. Всё зависит от того, какая комплектация у автомобиля. Нижний виток пружины упирается в опорную чашку, которая намертво приварена к стойке. Верхний виток упирается в чашку, которая закреплена на штоке амортизатора.

Шток закрепляется на верхнем опорном подшипнике, который, в свою очередь, прикручен к кузову при помощи трёх шпилек. Благодаря подшипнику, шток амортизатора проворачивается внутри опоры. Это позволяет осуществить поворот колес автомобиля. На штоке амортизатора обязательно установлен пыльник, который защищает внутреннюю поверхность элемента от загрязнения.

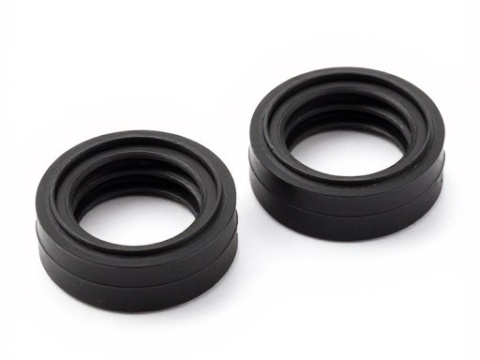

Лада Калина — опорный подшипник передней стойки: выбор, цена, характеристики

Если вы всё-таки меняете опорный подшипник в отдельности, устанавливая его в старую опору, то покупать, следует проверенных производителей, сводная таблица которых и фотографии представлены ниже. Каталожный номер (артикул) — 1118-2902840.

Таблица рекомендуемых производителей

№ п/пПроизводительАртикул производителяЦена 2020 год, рубКомплектация
ОсобенностиСтопорные кольцаЗащитный колпак
1VBF Россия Аналог1118-2902840-01700— Обойма из закаленной стали; — Изготовлен по ГОСТу; — Повышенный срок службы; — Качественная смазка.
2НПП «Система Технологий» Россия АналогSS10113/11180-2902840-00900— Бесшумность; — Гашение вибрации; — Работа при низких температурах; — Защита от грязи и пыли.
3АвтоВаз Россия Оригинал1118-2902840750— Оригинальное изделие; — Гарантия 1 год; — Долговечность.

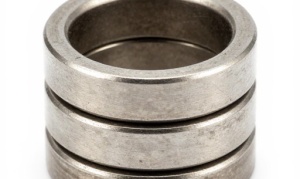

Таблица размеров подшипника 8112Н и технических характеристик

ХарактеристикаЕдиница измеренияЗначение по ГОСТ (ТУ)
Внутренний диаметр тугого кольца, dmm60
Внешний диаметр тугого кольца, d1mm85
Внутренний диаметр свободного кольца, D1mm62
Внешний диаметр свободного кольца, Dmm80
Монтажная высотаmm17
Грузоподъемность динамическаяkH41,5
Грузоподъемность статическаяkH95,0
Номинальные оборотыоб/мин3600
Осевой зазорmm
Тип сталиШХ-15
Твердость стали и роликовHRC61-65
Угол контактаград.
Момент затяжкиkN*M220
Шероховатость колецRa0.32
Количество шариковшт.24
Диаметр шарикаmm8,731
Радиус монтажной фаски, rmm1,5
Весг.295

Поворотные механизмы

При ремонте “Лады Калины” необходимо учитывать то, что после вмешательства в конструкцию передней подвески потребуется регулировать развал и схождение колес. На амортизационной стойке устанавливается поворотный рычаг. Причём на двух одинаковых стойках его положение будет иным. В этом рычаге имеется отверстие, в которое устанавливается наконечник рулевой тяги. Ее длину можно изменять при помощи муфты специальной конструкции.

Поворотный кулак закреплен на кронштейне передней стойки при помощи двух болтов и гаек. Верхний болт имеет овальную шайбу, при помощи которой регулируется развал колес. Вращая болт, вы смещаете относительно передней стойки поворотный кулак. Внизу он закрепляется посредством шарового шарнира к поперечному рычагу подвески.

Замена на Ладе Калине опорных подшипников

Запасаемся инструментами:

  • домкратом и баллонным ключом;
  • пассатижами и рожковыми ключами («9»; «13», «17», «19» и «22»).
  • съемником, позволяющим отсоединить рулевые наконечники;
  • комплектом пружинных стяжек (2 шт.).

Процедура по замене подшипников

  1. Устанавливаем Лада Калина на ровном участке и затормаживаем ее ручником и включенной передачей в коробке.
  2. Ослабляем момент затяжки колеса и поддомкрачиваем кузов.
  3. Снимаем колесо.
  4. Расшплинтовываем гайку наконечника рулевого узла.
  5. Откручиваем ее (ключ на «19»).
  6. Съемником извлекаем шаровой палец из гнезда в поворотном рычаге стойки. При отсутствии съемника палец можно выбить.
  7. Отсоединяем стойку от поворотной цапфы. Ключом на «19» крутим 2 гайки. Если головки болтов необходимо поддержать, то привлекаем ключ на «17».
  8. Ключом на «13» (лучше торцовым) выкручиваем крепеж (3 гайки) опоры к кузовной чашке.
  9. Опору извлекаем в сборе с амортизационной стойкой.
  10. Стяжками сжимаем пружину пока верхняя часть не освободится.
  11. Центральную гайку опоры откручиваем с помощью ключа на «22». Ключом на «9» удерживаем шток.
  12. После снятия опоры прибегаем к ее разборке. Извлекаем опорный подшипник передней стойки и меняем его.
  13. Собираем узел обратно и переходим к аналогичной процедуре с другой стороны авто.

Рычаги подвески

Рычаг передней подвески “Калины” удерживается при помощи растяжки от перемещения. Эта растяжка задним краем закреплена на рычаге резинометаллическими шарнирами. Передний край этой растяжки закреплен при помощи подушки к специальному кронштейну, который прикручен к кузову автомобиля. Можно изменить число шайб, которые находятся в заднем и переднем креплениях этой растяжки. Тем самым вы сможете отрегулировать угол наклона оси колеса в продольном направлении.

Стабилизатор соединяется с рычагами передней подвески. Средняя часть его закреплена при помощи скоб и резиновых подушек на кузове. При движении одного рычага подаётся движение посредством стабилизатора на второй. Это позволяет существенно снизить раскачивание автомобиля при движении по неровным дорогам, а также уменьшить крены при прохождении поворотов.

Новую “Ладу Калину” обслуживать практически не нужно, желательно только иногда проверять углы установки передних колес. Также рекомендуется время от времени проводить диагностику подвески, чтобы на ранних стадиях выявить поломки.

Как заменить продольную растяжку

Для того чтобы отрегулировать угол продольного наклона оси, необходимо обратиться в сервисный центр. Растяжку они при этом будут обязательно снимать. Поэтому менять ее самостоятельно не стоит, лучше это сделать непосредственно перед регулировкой. Но, если вы снимаете старую растяжку и устанавливаете ее на место, для того чтобы минимизировать погрешность в регулировке углов продольного наклона оси, необходимо посчитать и записать число шайб, которые находились до снятия на заднем и переднем краях растяжки.

Процедура замены выглядит следующим образом:

  1. Снимаете кронштейн, при помощи которого закрепляется растяжка подвески.
  2. Ключом на 24 необходимо удерживать растяжку от проворачивания. А вторым ключом нужно выкрутить гайку, которой закреплен передний конец на поперечном рычаге.
  3. Снимите с растяжки шайбу и извлеките задний край из шарнира.
  4. Полностью снимите шайбы для регулировки.

Установка продольной растяжки выполняется в строго обратной последовательности. Необходимо, чтобы фаски на регулировочных шайбах были обращены к растяжке. Обязательно после проведения замены нужно осуществить корректировку углов установки колёс. Это обязательное условие, если производится ремонт подвески “Калины”.

Как заменить шаровую

Шаровая опора – это один из важнейших элементов подвески любого автомобиля. Она поддается восстановлению, но делать это не рекомендуется, так как качество восстановленных изделий значительно хуже, нежели новых. Даже на новой “Ладе Калине” шаровая опора может выйти из строя.

В этом случае необходимо провести ремонт подвески. Выполняются следующие манипуляции для этого:

  1. Полностью снимите переднее колесо автомобиля и поднимите ремонтируемую сторону при помощи домкрата.
  2. Обработайте все резьбовые соединения проникающей смазкой.
  3. Выкрутите гайку, которая накручена на пальце шарнира.
  4. Выкрутите два болта, которыми крепится обойма шаровой опоры к поворотному кулаку.
  5. Установите съемник.
  6. Заворачивайте болт съемника, тем самым вы извлечете палец из отверстия в рычаге.

В том случае, если планируете устанавливать шаровую опору, которая была в эксплуатации, необходимо снять с неё пыльник, осмотреть его на предмет повреждений. Если он находится в нормальном состоянии, то необходимо заложить новую смазку внутри пыльника. Установка шаровой выполняется в обратной последовательности.

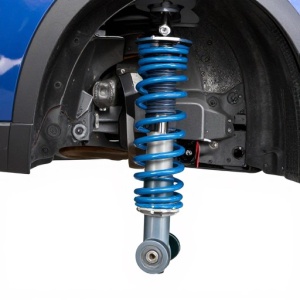

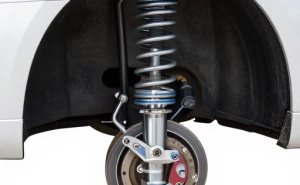

Замена передней стойки (амортизатора) на Лада Калина: фото, видео

Система передней подвески на автомобилях Лада Калина достаточно неприхотлива в эксплуатации, однако иногда ей в целом и передним амортизаторам в частности требуется замена.

На видео рассмотрен процесс замены передних стоек на Калине:

Необходимый инструмент для замены

  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Монтировка.
  • Накидной ключ на «22».
  • Торцевые головки на «13» «17», «19», либо накидные с такими же параметрами.
  • Рожковый ключ на «9».
  • Баллонный ключ.
  • Вороток.
  • Удлинитель воротка.
  • Плоскогубцы.
  • Смазка (WD-40 – прим.).
  • Стяжка для пружин.
  • Отвёртка.
  • Ветошь.

Если у вас вышел из строя только один амортизатор, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

Пошаговый порядок снятия амортизатора на Калине

О замене задних амортизаторов мы уже писали.

  1. В первую очередь открываем капот и при помощи накидного ключа на «22» и рожкового на «9», зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.
  2. Затем при помощи домкрата вывешиваем переднее колесо и снимаем его. Под задние колеса ставим противооткатные упоры.
  3. Убираем тормозной шланг из паза крепления на стойке и отводим его в сторону.
    Шланги отмечены стрелками
  4. Наносим смазку на все соединения, это касается крепления стойки и поворотного кулака, рулевого наконечника.
  5. Подождав несколько минут можно приступать к демонтажу.
  6. Отсоединив шплинт и открутив гайку от рулевого наконечника при помощи монтировки и молотка убираем его с места фиксации.
    Если сразу снять наконечник не получится, можно поддеть его монтировкой
  7. Затем откручиваем крепление стойки от поворотного кулака используя головки на «17» и «19».
    Для выкручивания этих болтов пригодится пневмопистолет
  8. На следующем этапе может возникнуть сложность с тем, что после выкручивания гайки, болты могут остаться на месте. Решить этот вопрос можно только обильно пройдясь смазкой с последующим выбиванием и проворачиванием с мест установки. (В качестве клина, можно использовать болт наименьшего диаметра – прим.).
  9. Когда все гайки откручены и болты выбиты, осталось убрать лишь три гайки крепления опор.
    Порядок демонтажа гаек не имеет значения
  10. Из трёх гаек, сразу не убираем только одну до того момента, пока стойка не разъединена с поворотным кулаком. А уже после фиксируя стойку рукой, отворачиваем эту гайку.
  11. Когда стойка у нас в руках остаётся лишь правильно разобрать её. И конечно начинать следует со стягивания пружин при помощи специальных стяжек. (Для того, чтобы не было перекоса, стягиваем пружины равномерно по очереди с каждой стороны – прим.).
  12. Будет заметно, что пружина больше не упирается в опору стойки – это и есть знак того, что она уже достаточно стянута.
  13. Сейчас уже можно выкрутить гайку крепления опоры и снять саму опору вместе с подшипником.
    Так выглядит снятая стойка
  14. Затем, когда опора убрана достаём пружину.
  15. Сейчас остаётся снять лишь пыльник и отбойник со штока стойки. (Хотя можно этого и не делать если все запчасти будут новые).

На этом процедура снятия передней стойки закончена.

Пошаговый порядок сборки передней стойки

  1. На новую стойку первым делом надеваем отбойник и пыльник.
    Новой стойке, комфортнее работать с новыми запчастями
  2. Устанавливаем шумоизоляторы на стойки (при наличии).
  3. Надеваем новую (либо старую) пружину. Обратите внимание, что нижняя часть пружины должна обязательно попасть в углубление на корпусе стойки.
    Пружина стойки на своём посадочном месте
  4. Берем новую опору с опорным подшипником и фиксируем её на штоке, одевая гайку крепления опоры.
    Стойка в сборе
  5. Следите за тем, чтобы верхняя часть пружины обязательно на место фиксации и не было никаких перекосов.
  6. Когда всё проверено, можно снимать стяжки и приступать к её установке на автомобиль.
  7. Дальше работы выполняем в точно обратной последовательности, начиная с трёх гаек стакана в подкапотном пространстве.
  8. При креплении стойки к поворотному кулаку лучше всего использовать новые болты того же диаметра с новыми самоконтрящемися гайками.
    Новая стойка собрана и установлена

Проводим все точно такие же работы и с другой стороны автомобиля, так как процесс работ уже знаком, всё будет идти намного быстрее.

Признаки износа

Первыми признаками того, что передние стойки пора менять будут их так называемые «пропуски» на неровной дороге, характерный шум который они будут издавать и конечно же наличие подтёков масла на корпусе.

Подтёки на стойке свидетельствует о необходимости её замены

ВАЖНО!

Примите эту информацию обязательной к исполнению! После того, как вы провели работы по установке новых передних стоек на Лада Калина, вам следует незамедлительно посетить станцию технического осмотра автомобиля, для проведения работ по развал-схождению автомобиля, так как во время работ все углы, установленные ранее были нарушены. Пренебрежение этому, может вызвать не только быстрый и неравномерный износ шин и механизмов, но и привести к дорожно-транспортному происшествию.

carfrance.ru

Замена рычага

Для того чтобы заменить рычаг передней подвески на “Калине”, необходимо выполнить следующие манипуляции:

  1. Выкрутите болты крепление колеса, предварительно приподняв ремонтируемую сторону.
  2. Снимите защиту двигателя.
  3. Выкрутите болты, при помощи которых крепится шаровая опора к кулаку.
  4. Извлеките болт, которым закреплена стойка стабилизатора на рычаге.
  5. Выкрутите гайку, которой закреплен поперечный рычаг кронштейна на кузове, после чего извлеките болт.
  6. Запишите число шайб.
  7. Растяжку необходимо удерживать при помощи ключа на 24 от проворачивания. Таким же точно ключом необходимо выкрутить гайку, которой закреплен задний край растяжки.
  8. Снимите с заднего края опорные шайбы. После этого можно демонтировать нижний рычаг вместе с шаровой опорой.
  9. Снимите с растяжки регулировочные и упорные шайбы.

Если необходимо произвести замену шаровой опоры, ее нужно извлечь из рычага при помощи тисков. Сборка всего узла производится в обратном порядке. Затяжку резьбовых соединений нужно производить только после того, как установите автомобиль на колеса.

Как производится замена

От лица специалиста скажу, что не нужно жалеть денег на качественные запчасти. Приступаем к замене этих деталей на автомобиле Лада Калина. Для начала поднимаем автомобиль на удобную высоту, откручиваем, снимаем колеса. Теперь нам надо снять шплинт, предохраняющий от откручивания, отвинтить гайку на 19, крепящую рулевой наконечник к сошке.

Для снятия рулевого наконечника используем специальный съемник. После этого приступаем к откручиванию самой стойки. Для этого отсоединим датчик АБС, если он есть, тормозной шланг, чтобы они не мешали. Теперь отвинчиваем заменяемую деталь от поворотного кулака.

Бывает, что болты крепления плохо выходят, для этого приходится прикладывать немало усилий. Поэтому будьте готовы к таким трудностям.

Тоже самое проделываем с другой стороны автомобиля. Видим, что стойка полностью в нерабочем состоянии, из нее вытекло масло. Иногда люди меняют только ту стойку, которая вышла из строя. Но рекомендуется менять обе детали, так как в скором времени вторая также потребует замены. Чтобы окончательно снять деталь, надо открутить три гайки на 13. Теперь можно вытащить ее.

Как заменить стойку

Если имеет место стук в передней подвеске “Калины”, то это может быть причиной выхода из строя любого элемента. Поэтому нужно осуществлять диагностику и проверку всех компонентов. Если пришла в негодность хотя бы одна амортизационная стойка, менять нужно сразу две. Для этого выполните следующие действия:

  1. Поднимите при помощи домкрата колесо и снимите его.
  2. Отсоедините от рычага на стойке наконечник рулевой тяги. Для этого плоскогубцами извлеките шплинт и выкрутите гайку ключом на 19. После этого установите съемник и извлеките шарнир из отверстия.
  3. Если вы планируете устанавливать новую стойку в сборе, то никаких лишних действий производить не нужно. Но если требуется снять пружину, то необходимо выкрутить гайку, которой закреплен в опорном подшипнике шток амортизатора.
  4. Ослабляете три гайки, которыми крепится верхняя опора к кузову.
  5. При установке новых амортизационных стоек нарушится схождение передних колес. Углы установки можно отрегулировать только на глаз, чтобы после ремонта съездить на СТО для настройки.
  6. Выкрутите болты, которыми крепится стойка к поворотному кулаку.
  7. Извлеките оба болта и шайбы.
  8. Отведите в сторону тормозной шланг.
  9. При помощи монтажной лопатки отведите поворотный кулак вниз.
  10. Выкрутите окончательно все гайки крепления опорного подшипника к кузову.

Установка амортизационной стойки производится в обратной последовательности. Если вы не меняете стойки, а производите их ремонт (замену внутренней обоймы, масла, сальников), то лучше всего наметить положение стойки относительно поворотного кулака. Это позволит избежать дорогостоящей процедуры настройки углов развала колес.

Меняем подшипники правильно!

Собственно, никаких сложностей в смене подшипника на Калине нет. Главное – соблюдать пошаговую инструкцию, которую мы приведем ниже, и вы сможете без проблем справиться с этой неприятностью. Итак, для замены данных комплектующих необходимо:

  1. Установить машину на ровную поверхность, поставить ее на передачу.
  2. Снять колесо со стороны, с которой будет производиться замена подшипника.
  3. Снять гайку крепления рулевого наконечника. Для этого вам понадобится ключ на 19 и пассатижи для расшплинтовки.
  4. Специальным съемником снимаем палец наконечника из стойки. Если съемника под рукой нет, можно выбить его, поддев снизу небольшим ломиком.
  5. Скручиваем гайки крепления стойки к поворотному кулаку. Для этого нам понадобится ключ на 19 и, возможно, ключ на 17 для поддержания шляпок болтов.
  6. Снимаем гайки крепления амортизатора к кузову. Для этого воспользуйтесь торцевым ключом на 13.
  7. Снимаем амортизатор, устанавливаем на пружину стяжки и сжимаем до появления верхней его части.
  8. Снимаем гайку верхней опоры амортизатора. Для этого понадобятся ключи на 9 и 22.
  9. Производим замену подшипника.
  10. Собираем и устанавливаем амортизатор в обратной последовательности.

Как видим, процедура абсолютно элементарна и не займет много времени, самое важное – делать все в соответствии с указанными выше шагами. Если какие-либо моменты остались вам непонятны, желательно просмотреть видеоинструкцию по замене опорного подшипника со снятием стойки и без него. Помните, нельзя затягивать с устранением неисправностей подобного рода, ведь они могут привести к более серьезным последствиям, и для их устранения понадобится затратить немалые деньги.

Передняя подвеска Лада Калина

Лада Калина впервые появилась на российском рынке 18 ноября 2004 года. Именно с этого автомобиля началась новая эра в развитии Волжского автогиганта.

Данная машина выпускалась до 2013 года, а ее общий тираж достигает объема в 600 000 штук. Машина стала новой во всем, начиная от платформы и заканчивая эргономикой салона. Передняя подвеска данного авто, независимая, типа МакФерсон, что является существенных продвижением вперед компании Лада.

Устройство передней подвески

Передняя подвеска Лада Калина независимая на стойках МакФерсон. Данная подвеска является самой распространенной в автомобильном мире за свою цену и приемлемые, за эту цену, характеристики. Ранее в Лада использовалась данная подвеска, к примеру, в Лада Самара, но она была куда беднее по оснащению МакФерсон, хоть и являлась на 90% похожей на нее.

Итак, подвеска Лада Калина состоит из следующих составляющих:

  1. Стабилизационной штанги;
  2. Скобы для закрепления стабилизационной штанги;
  3. Крепления поперечного рычага;
  4. Рычаг передней подвески;
  5. Основания СПУ (стабилизатора поперечной устойчивости);
  6. Стойка передней подвески телескопического вида;
  7. Опоры в виде шара;
  8. Кулага;
  9. Продольной растяжки;
  10. Крепления растяжки.

Устройство подвески Лада Калина

В состав подвески входят пружины винтового типа и конического вида, их нет на фото. Пружины располагаются над стойкой подвески. Благодаря им и амортизатору происходит обеспечение плавности хода и управляемости автомобиля. Пружина изготавливается из стали с низким содержанием углерода, она смягчает удары, наезды на неровности и кочки. Когда машина наезжает на препятствие, колесо становится фактически полностью не управляемым, что является проблемой. Пружина необходима для возврата колеса на свое место. Амортизатор же необходим для гашения колебаний после прихода колеса в норму на свое место. Рычаг передней подвески убирает крен и удерживает на себе колесо, также рычаг передней подвески является элементом установки колеса на свое место при наезде на преграды. Стойка СПУ необходима для связи кузова и подвески. Данный элемент уравнивает колебания кузова и подвески, что позволяет машине двигаться без проблем с наклоном при поворотах.

Принцип действия

На Лада Калина подвеска МакФерсон улучшила качество езды. Начиная с Калины все новые модели АвтоВАЗа стали укомплектовываться именно подвеской МакФерсон. При езде гораздо эффективнее снижается уровень воздействия плохой дороги на корпус, благодаря чему ездить на авто намного комфортней, чем к примеру, на ВАЗ 2109, где установлен подобный тип подвески.

Так, независимая подвеска МакФерсон состоит из двух полуосей, позволяющие сделать колеса практически независимыми друг от друга. Это означает, что колеса при наезде одного из них на кочку, впадину или на что-то еще, не изменяют уровень наклона, как это есть нормой в полузависимых и зависимых подвесках.

Отличия передней подвески Калины от ранее выпущенных автомобилей АвтоВАЗа

Все машины компании АвтоВАЗ имели спереди подвеску МакФерсон, но она значительно отличалась от тех, которые использовали в 70-х, 80-х и 90-х в Форд, Фиат, Фольксваген и тд.. Так, главные отличия подвески МакФерсон от подвесок моделей Лада до 2004 года заключены в следующем:

  • Вместо подшипника в МакФерсон смонтирована втулка.
  • В МакФерсон подшипник шарового вида в радиусе больше, также различается конструкция. Теперь он находится в верхней части меж опорой и пружинным элементом в стиснутом состоянии, что отлично помогает убирать стуки при движении.
  • Когда поворачиваются колеса, стойка передней подвески, а точнее ее корпус, проворачивается с пружиной одновременно. Когда это происходит, амортизаторный шток остается недвижим.

ЗАМЕНА ПЕРЕДНИХ СТОЕК ЛАДА КАЛИНА СВОИМИ РУКАМИ

Здравствуйте, читатели блога Rtiivaz.ru. Сегодня мы будем рассматривать переднюю амортизаторную стойку автомобиля Лада Калина. Опишем, как определить неисправности и в каком порядке произвести замену передней стойки Калины своими руками.

В блоге, ранее я уже опубликовывал статью о подвеске автомобиля. Там была такая глава «ПОДВЕСКА ТИПА МАКФЕРСОН». В ней было сказано, что основным элементом такого типа подвески является амортизационная стойка, также называемая качающая свеча. В качестве напоминания о статье привожу ссылку на эту статью тут.

Вот теперь пришло время рассмотреть более подробно устройство стойки передней на Ладе Калина. Ниже приведено схематическое изображение передней стойки Калины в сборе.


Смотрите внимательно подробный чертеж стойки передней Лады Калина, чтобы было более понятно расположение деталей. Из чертежа видно, что в состав стойки передней на Калине входит амортизатор, винтовая коническая пружина, буфер хода сжатия, изготовленный из пенополиуретанового материала и верхняя опора, которая крепится к чашке брызговика тремя самоконтрящимися гайками.

Амортизатор Калины нижней частью крепится к поворотному кулаку двумя болтами. Верхний, из которых эксцентриковый. С его помощью регулируется развал передней оси.

Конструкция верхней опоры Калины отличается от предыдущих моделей ВАЗ 2108, 2110. В опоре Калины вместо запрессованного упорного подшипника находится стальная втулка, вваренная в резиновый массив самой опоры, имея тем самым как бы одно целое с опорой.

Опорный подшипник VBF Лады Калины (1118-2902840ЛВ)

В Калине применяется опорный шариковый подшипник, имеющий больший диаметр и другую конструкцию по сравнению с другими типами амортизационных стоек передних. Расположен упорный подшипник между верхней опорой и пружиной. Под весом автомобиля он постоянно находится в сжатом положении, вследствие чего устраняются все зазоры и стуки.

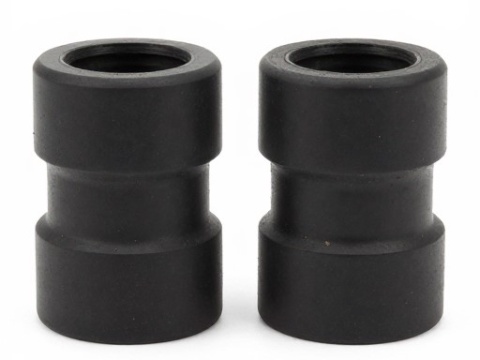

Резиновые проставки под пружины Лады Калины (ВАЗ 1118-2902723-01)

Стук в передней подвеске Лада Калина

Многие автомобилисты боятся того дня, когда в подвеске, особенно в передней, появляются странные стуки в передней подвеске, которые нарастают с увеличением скорости. Конечно, есть смысл беспокоиться, но с тем же, подвеска автомобиля – это прочный и надежный узел, который явно выдержит еще несколько километров до СТО или гаража, где ее можно будет продиагностировать.

Существует четыре основные причины возникновения стуков и скрипов в передней подвеске Лада Калина. Из трех возможных причин возникновения стуков две из них можно самостоятельно устранить.

Так, первой причиной, по которой может возникать стук в подвеске – это качество дорожного покрытия. Да, подвески, даже самые идеальные и новые могут поскрипывать и стучать при плохой дороге, даже если этого не наблюдалось ранее. Для проверки этой теории стоит выехать на хорошо асфальтированную дорогу и проехать несколько сотен метров , если стука нет – с подвеской все хорошо, если нет, смотрим вторую причину.

Вторая причина возникновения стука, если он сопровождается вибрацией в руль, является неисправность рулевого управления, а точнее рулевой рейки или истончение тормозных дисков, если диски можно заменить самостоятельно, то в случае с управлением, если вы не механик 80 уровня, лучше не заигрывать и сразу привезти машину на станцию СТО.

Третья причина это потерявшие тонус пружины вследствие чего корпус машины практически бьется об подвеску. С этой проблемой не стоит бороться самостоятельно – лучше сразу отвезти машину на СТО или в сервисный центр, так как при самостоятельном ремонте может быть сильно задета стойка передней подвески.

Четвертой причиной является исхудавший сайлентблок, который предназначен для гашения вибраций и стуков при езде. Заменить сайлентблок можно самостоятельно, поэтапно замену сайлентблока в Лада Калина моно увидеть в следующем пункте.

Замена сайлентблоков передней подвески

Замена сайлентблоков передней подвески Лада Калина необходима спустя 15-17 000 км, иначе могут наблюдаться шумы и стуки при движении. В большинстве случаев, потеря его функций наблюдается после 15-17 000 км, стуки, появились в этот период километров, являются проблемой неисправных сайлентблоков.

Сайлентблок

Схема замены сайлентблока выглядит так:

  • Машина размещается над ямой или канавой для того, чтобы иметь возможность комфортно видеть всю подвеску. Движители фиксируются колесами, сам автомобиль ставим на ручник, далее стоит еще раз проверить, что машина неподвижна.
  • Домкратом следует приподнять автомобиль и снять колесо спереди.
  • После этого следует зафиксировать руками болты шаровой опоры, после чего снимаются ее крепления.;
  • Откручивается гайка СПУ, перед эти выбивается опора шарового типа в нижнюю часть, после этих манипуляций снимаются болты.
  • После снятия болтов, вытаскивается втулка, блокирующая рычаг. После вытаскивания втулки, вытаскивается рычаг.
  • На рычаге есть метки, которые указывают направление установки новых сайлентблоков, при монтировании новых блоков следует это учитывать.
  • Сайлентблоки нужно смазать в месте соприкосновения с рычагом. При помощи тисков или пассатижей следует поддавливать блоки до отпадания их.

Схема приблизительная и является ознакомительной для понимания того, сколько нужно произвести манипуляций для замены сайлентблоков.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ СТОЙКИ ПЕРЕДНЕЙ

  1. Появление стуков при движении по неровностям в районе стойки. Это бывает, тогда когда упорный подшипник рассыпался и не выполняет свою функцию должным образом. Также такое бывает, если лопнула винтовая пружина.
  2. При наезде на препятствие автомобиль качается некоторое время из-за того что сам амортизатор не гасит колебания.
  3. При визуальном осмотре, если вы увидите что стойка мокрая на сухой дороге, это значит, передней амортизатор потерял свою герметичность. Масло из него вытекает наружу.

ЗАМЕНА СТОЕК НА КАЛИНЕ ВАЗ 1117, 1118, 1119

  1. Гаечные ключи на 17, 19 и 22, желательно накидные. Накидными ключами легче срывать застарелую резьбу. Можно конечно применить торцовые головки с аналогичными параметрами.
  2. Монтажка и молоток, с их помощью легче будет отделять нижнюю часть амортизатора от поворотного кулака.
  3. Баллонный ключ, для снятия и установки колеса.
  4. Плоскогубцы.
  5. Ключ гаечный рожковый, чтобы удерживать шток при откручивании верхней гайки.
  6. Головка торцевая на 13 с воротком, а лучше с трещоткой (с ней быстрее откручивать и закручивать гайки).
  7. Стяжки для пружин.

По-хорошему надо бы приготовить смазку WD-40, или что-то аналогичное, на случай если где, то резьба сильно прикипела и гайка или болт не откручивается. Также нужен домкрат лучше два или какой-то надежный упор, на случай если машина накренится и слетит с упора. Придется хорошо работать молотком и монтировкой, кузов будет качаться и поэтому для страховки нужна дополнительная опора.

Видео 2

Теперь уже можно спокойно открутить колёсные гайки и снять колесо. Шланг тормозной прикреплён к стойке, поэтому его надо освободить с крепления, чтобы он не мешал, когда мы будем вынимать стойку. Вот теперь нам пригодится WD-40, надо обработать все болты и гайки, которые придётся откручивать. Главное надо побрызгать на нижние гайки и болты амортизатора, крепящие узел к поворотному кулаку.

Снимаем гайку рулевого наконечника и сильными ударами бьём по ушку, в которое вставлен шаровой палец наконечника, при этом вставив монтировку между рулевым наконечником и его креплением на стойке. Если есть специальный съёмник, можно выпрессовать палец с помощью него. Откручиваем две самоконтрящие гайки крепления амортизатора к поворотному рычагу. Для этого используем ключи на 17 и 19. Лучше использовать аналогичные головки и вороток.

После того как сняли гайки бывает так, что болты не выходят. Их приходится выбивать. Выбивать их надо сначала через деревянную чурку, чтобы не испортить резьбу, а затем, используя пробойник с меньшим диаметром, выбивать болт, когда он уже утопится в поворотный кулак.

Видео 3

РАЗБОРКА ПЕРЕДНЕЙ СТОЙКИ КАЛИНА

Прежде чем начинать разборку передней стойки на Калине, необходимо сжать пружины, чтобы они не «выстрелили» при откручивании верхней гайки. Для этого используют стяжки для пружин. Они бывают разных видов, но принцип действия у всех одинаковый. Для наглядности фото стяжки пружин одного вида приводится ниже:

Стяжки для пружин

Располагаем стяжки с двух сторон пружины, надеваем крюки на витки, затем ключом проворачивая шпильки равномерно стягивая с обеих сторон до высоты, пока пружина перестанет упираться в прокладку.

Далее откручиваем верхнюю гайку штока амортизатора. Затем можно легко снять опору стойки на Калине вместе с подшипником и другими элементами верхней опоры. Снимаем пружину, а потом вынимаем со штока амортизатора буфер хода сжатия и защитный чехол. Для этого надо потянуть их вверх с небольшим усилием.

Все! Старую переднею стойку Калины мы разобрали, теперь можно начинать собирать новую…

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: oberoi-service@cp9.ru
