Для установки любой сигнализации своими руками следует подробно изучить ее инструкцию.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

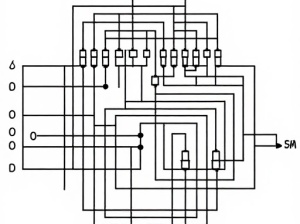

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Схема подключения замка зажигания на инжекторной ВАЗ-2114: подробная распиновка проводов

Нам обязательно понадобятся:

Два – три диода марки 1N4001 на один Ампер
Один диод 1N5401 на 3 Ампера
Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Принцип работы

Как происходит управление центральным замком на ВАЗ-2114? Алгоритм действия ЦЗ заключается в том, что импульс управления поступает на определенною точку, в результате чего активируется одно реле с силовыми контактами. В одном случае происходит запирание автомобиля, в другом – наоборот. Активаторы ЦЗ подключаются к 30 контакту реле, а через замкнутый 87 контакт на оба выхода активатора действует масса. Если же срабатывает то или иное реле, то 30 контакт будет подключаться к плюсу, и в итоге на активатор будет подаваться временное напряжение, что приведет в движение шток, который либо откроет, либо закроет дверь.

Схема подключения

Тщательно изучив инструкцию по установке сигнализации, можно найти следующую схему подключения:

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

На следующем рисунке показан второй жгут:

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Установка и подключение сигнализации к центральному замку ВАЗ-2114 своими руками

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Настройка

Настраиваются только функции автозапуска. Для активации режима программирования:

Отключают охрану
Ключ зажигания устанавливают в положение 0.
Затем следует шесть раз нажать клавишу Valet в основном блоке.
Включают зажигание
После шести гудков той же клавишей выбирают нужную функцию, а клавишей на брелоке выбирают нужное значение.

Оптимальные настройки для ВАЗ — 2115,2114 будут следующие: функция 12 – устанавливается значение 3, функция 11 – значение 4, функция 9 – значение 3. Для выбора значения 4 следует нажать и удерживать третью кнопку до проигрывания мелодии. После проигрывания нажать ее еще раз.

Для проверки правильности подключений выполняют следующие действия:

Отключают на некоторое время желтый шнур от блока А91 к клемме 15.
Двигатель запускают с помощью ключа зажигания

При этом должен подмигивать индикатор сигнализации.

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробностиПодпишитесь, чтобы не пропустить ничего важногоСодержание

Для того, чтобы обезопасить свою автомашину от угона, можно снабдить ее таким устройством, как центральный электронный замок. Чтобы это сделать — вовсе не обязательно обращаться в сервис или специализированную мастерскую, ведь на самом деле его установка — значительно проще, чем кажется на первый взгляд. В сегодняшней статье мы расскажем о том, как установить центральный замок на ваз 2114 и о том, как избежать при этом возможных ошибок.

Сигнализация с центральным замком ваз 2114

Причины неисправности

Существует множество причин, по которым центральный замок на ВАЗ-2114 перестает стабильно работать. Все существующие причины неисправности можно разделить на две подгруппы: климатическое воздействие и техническая поломка. В первом случае замок начинает работать нестабильно из-за влияния климата, то есть в силу очень низких температур, в результате чего может заморозиться не только замок, но и другие системы.

Схема подключения замка

Для того, чтобы можно было устанавливать центральный замок на автомашины ВАЗ, производитель снабдил их специальным управляющим модулем БУБД. Найти его можно прямо под торпедой, в левой ее части. При отсутствии этого модуля выполнить установку устройства попросту не удастся, поэтому перед тем, как купить электронный замок, следует сначала выяснить — установлен ли на машине модуль.

Управляющий модуль

В разъемы этого модуля стандартно подключены 6 проводков различных цветов. Если выполняется установка сигнализации на ваз 2114, то потребуется отключить коричневый и синий, дабы получить следующую схему подключения:

Перед тем, как приступить к установке замка, следует убедиться — установлены ли в дверях автомашины пятипроводные актуаторы. Если окажется, что вместо них вмонтированы обычные выключатели, то подключить сигнализацию не удастся.

Еще одним важным моментом, о котором следует помнить, является необходимость приобретения дополнительных электронных компонентов, не входящих в комплект сигнализации.

К ним относятся:

диоды 1N4001 на 1 Ампер — 3 штуки;
трехамперный диод 1N5401;
любой диод, рассчитанный на ток до 5 Ампер (только в том случае, если отдельные выходы на поворотники отсутствуют).

Распайка диода
После того, как эти компоненты куплены, можно приступать к подключению сигнализации. Для этого следует внимательно изучить рисунок с планом подключения, идущий в прилагаемой к инструкции (эта схема центрального замка ваз 2114 продублирована ниже) и выполнять всю процедуру установки согласно с ним. Так, на схеме индексом Х2 значится управляющий шестиконтактный разъем (БУБД) о котором говорилось вначале. С него и следует начать подключение, руководствуясь все той же «родной» схемой.

После того, как замок будет подключен, останется только выполнить врезку в провода, дабы соединить сигнализацию с датчиками дверей.

Подключение концевиков дверей ваз 2114

Делается она в следующем порядке:

Демонтировать накладку порога вместе со щитком боковины, вывернув их крепежные саморезы.
В обнажившемся жгуте проводов найти кабель, идущий к дверным концевикам (имеет белую с черным расцветку) и в его разрыв впаять диод 1N5401 так, чтобы направление возможного прохождения тока было только в сторону концевых выключателей.
Во втором жгуте проводов найти два синих кабеля, от которых следует сделать отводы (при помощи провода такого же сечения) и протянуть их до места крепления сигнализации.
Разрезать провод ручного тормоза и в его разрыв впаять диод 1N4001 катодом в сторону концевика.

Врезка в провода

При необходимости, сделать врезку в провода можно еще до подключения сигнализации к разъемам — на функционале электронного оборудования это никак не отразится.

Следующим шагом станет подключение автозапуска. Для этого нужно будет запитать сигнализацию на клемму 30 замка зажигания, а к его 15 разъему подсоединить кабель желтого цвета, выходящий из разъема Х1 (согласно схеме подключения).

После того, как сигнализация будет подключена к бортовой сети питания, нужно будет выполнить ее подключение и к датчику оборотов, соединив провод серо-черного цвета, выходящий из разъема Х3, с тахометром. После этого останется лишь соединить провод черного цвета Х3 с разъемом массы в основном блоке.

На этом установку центрального замка можно считать завершенной.

Замена предохранителей на ВАЗ 2114

Когда в работе электросети автомобиля и двигателя обнаруживаются какие-то неполадки, будь то перегорание лампочек или отказ каких-нибудь электрических устройств водитель должен в первую очередь проверить работоспособность предохранителей. Порядок действий при этом следующий:

определить, где находятся предохранители на ВАЗ 2114, которые возможно вышли из строя. Для этого посмотреть в руководстве по эксплуатации машины схему расположения защитных устройств и определить, находятся они в монтажном блоке или под приборной доской в районе расположения ног переднего пассажира;
при работе с электросистемой автомобиля обязательно отключается «минусовой» контакт аккумулятора;
открыть пластмассовые защелки, удерживающие крышку монтажного блока;
снять с крепления в правой верхней части блока пластмассовый пинцет, он может быть красным, прозрачным или желтым;
взять защитное устройство, в цепи которого предполагается поломка, пинцетом за корпус и вытащить предохранитель;

существуют правила, выработанные опытом эксплуатации, как проверить предохранитель. В первую очередь надо визуально определить, прогорела плавкая вставка внутри корпуса или ЗУ находится в исправном состоянии;

если разрушение вставки визуально определить невозможно, требуется проверить защитное устройство с помощью прибора;
в том случае, если получено подтверждение, что перегорает предохранитель, необходимо его заменить на работоспособный. Цена на блок предохранителей ВАЗ 2114 на автомобильном рынке составляет около 2000 рублей, а набор из отдельных ЗУ подобного типа будет стоить 150 -250 рублей.

Категорически запрещено ставить вместо вышедших из строя ЗУ самодельные устройства или перемычки, а также предохранители с другим номинальным током вставки. Возможно короткое замыкание, вплоть до пожара.

При работе с монтажным блоком нельзя применять металлические отвертки или другие металлические инструменты, это может привести к КЗ и выходу из строя монтажных дорожек блока.

Предлагаем Вам посмотреть полезное видео:

Настройка

После того, как сигнализация на ваз 2114 полностью подключена, следует выполнить ее окончательную настройку.

Осуществляется она следующим образом:

Отключить охрану.
Ключ зажигания в замке установить на о.
Нажать кнопку с обозначением Valet 6 раз подряд.
После шага, обозначенного цифрой «3» — незамедлительно включить зажигание (при этом должны прозвучать 6 гудков).
При помощи кнопки Valet выбрать необходимую функцию (их список помещен в таблице ниже). Чтобы задать ей необходимое значение — следует нажать на соответствующую клавишу брелка сигнализации.

При этом, наиболее оптимальными (рекомендуемыми) настройками будут следующие:

для функции 12 — значение 3;
для функции 11 — значение 4;
для функции 9 — значение 3.

Проверить, правильно ли подключена и настроена сигнализация, можно следующим образом:

Отсоединить желтый шнур, выходящий из блока А91 от клеммы 15 замка зажигания.
Провернув ключ зажигания, запустить двигатель.
Обратить внимание на светодиод сигнализации — при корректном подключении он должен непрерывно моргать.

Последнее, о чем бы хотелось сегодня сказать, это важность правильного подключения таходатчика, напрямую влияющая на работу автозапуска.

Для того, чтобы не было ошибок, это подключение рекомендуется выполнять строго в следующем порядке:

красный провод из разъема БУБД подключить к плюсовой клемме 12 вольт;
черный провод 18-ти контактного разъема подключить на массу автомобиля;
серо-черный провод того же разъема подключить проводу, идущему от таходатчика.

Если после этого включить зажигание, то при правильном подключении тахометра индикатор сигнализации начнет равномерно моргать.

Назначение предохранителей

Какие стоят на ВАЗ 2114 предохранители? Электрическая схема этого автомобиля составлена таким образом, что перед всеми основными электроагрегатами стоят ЗУ, расположенные в блоке предохранителей.

Схема предохранителей ВАЗ 2114

Схема соединений этих защитных устройств изображена на рисунке.

F1 — номинальный ток вставки 10 А — защищает лампочки противотуманок, расположенных сзади.
F2 — с током 10 А — это лампочки поворота левой и правой стороны, лампочка аварийного оповещения, реле-прерыватель лампочек поворота и «аварийки».
F3 — с током 7,5 А — защита лампочек света в салоне и багажнике, цепи маршрутного компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».
F4 — с током 20 А — предохраняет переключатели находящиеся в цепи подогрева остекления двери багажника и элементы подогрева этого стекла, контакты «переноски».
F5 — с током 20 А — защищает цепи гудка-сигнала и его переключатель, а также электрический движок вентилятора охлаждающей системы.
F6 — с током 30 А — это цепь электростеклоподъемников и их переключатели с контактами.
F7 — с током 30 А — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.
F8 — с током 7,5 А — это защита лампочки правой противотумки, расположенной впереди.
F9 — с током 7,5 А — это защита лампочки левой противотуманки расположенной впереди.
F10 — с током 7,5 А — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.
F11 — с током 7,5 А — предохраняет лампочки габаритов правой стороны.
F12 — с током 7,5 А — защитное устройство правой лампочки фары ближнего света.
F13 — с током 7,5 А — защитное устройство левой лампочки фары ближнего света.
F14 — с током 7,5 А — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.
F15 — с током 7,5 А — защищает правую фару дальнего света.
F16 — с током 15 А — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

Опубликовано 05 июля 2019

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

Мнения специалистов

Многие специалисты, которые сталкивались с проблемой того, что не работает центральный замок на ВАЗ-2114, утверждают, что все беды с устройством следует разделить на некоторые категории. Ниже мы рассмотрим каждую из них.

Полный отказ устройства.
Частичный отказ замка.
Работа со сбоями в результате механических, электрических или других дефектов.

При появлении проблемы с центральным замком автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому ремонт неисправности не следует начинать с разбора того или иного агрегата – достаточно провести тщательную диагностику оборудования. Благодаря проведенной диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и уменьшит денежные затраты на проведение ремонта.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Разъём блока управления ЦЗ

Блок управления центральным замком имеет следующую распайку:

Чёрный провод – масса (подключен всё время);
Розовый – питание «+12V» (используется встроенный предохранитель);
Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Штатная схема подключения ЦЗ

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты. Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации. Другие варианты исключены.

Не работает центральный замок — ищем причину!

ЦЗ + сигнализация тестирование

Довольно часто центральный замок дополнен системой сигнализации, поэтому при первых признаках некорректной работы следует проверить «сигналку», зачастую она является причиной всех неприятностей. Если замки не срабатывают «с брелока» попробуйте закрыть их ключом, то есть установив ключ в замочную скважину.

Если центральный замок не работает только «с брелока», при этом ключом все открывается, следует проверить батарейку, а также другие управляющие электроцепочки сигнализации.

Не закрывается центральный замок и не открывается, срабатывает не полностью

Если во время проверки центральный замок работает некорректно или нестабильно как в ручном, так и в дистанционном режиме, для вынесения «вердикта» необходимо уточнить кое-какие нюансы. Например, где произошел отказ, слышны ли какие-либо щелчки, двигаются ли дверные кнопки блокировки при попытке блокировки дверей. Следует проверить предохранитель ЦЗ, а также прочие электроцепочки, которые могут быть к этому причастны.

Предохранители в порядке, но центральный замок не работает

Если предохранители в норме, но вы по-прежнему не знаете по какой причине не работает ЦЗ, следует продолжить диагностику для того, чтобы понять в чем причина.

А дело на самом деле может заключаться в запирающих устройствах, которые могли просто выйти из строя по причине отсутствия напряжения на активаторах водительской двери. Такое случается по причине плохого контакта, окисления клемм, а также в случае обрыва проводов. В таком случае привод двери водителя не может отправить входящий сигнал, который идет с пульта на остальные двери ТС. Такое явление наблюдается в тех случаях, когда концевой выключатель активатора двери водителя неисправен. Управляющий сигнал не обнаруживается.

Выполнять ремонт центрального замка следует начинать с диагностики подачи питания, а также управляющего сигнала. Необходима визуальная проверка проводки системы на предмет плохого контакта или разрыва. Также в обязательном порядке следует проверить концевик выключателя, установленный внутри привода.

Неисправности центрального замка: самопроизвольная блокировка или разблокировка дверей

Частое явление, когда после блокировки дверных замков ЦЗ «с кнопки» спустя какое-то время они самопроизвольно открываются. То есть, открытие происходит даже без подачи сигнала с пульта. Причиной такого явления может быть неправильная фиксации крепежа тяги, которая располагается между приводом и механизмом замка водительской двери. Таким образом возникает нарушение открытия и закрытия дверей.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Распространенные неисправности узла

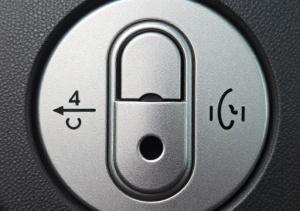

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

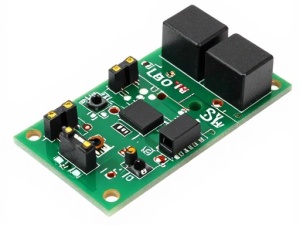

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.

Часто водители интересуются, почему не работает центральный замок на Калине, ВАЗ 2114 и Ford Focus 2. Это достаточно распространенная проблема. Причин ее возникновения может быть довольно много. Некоторые из них общие для всех этих моделей. Другие проблемные места вполне индивидуальны. Проблема может быть вызвана как неисправностью электроники, так и механическими неисправностями. Для поиска причины нужно проверить все варианты. Иногда поломок может быть несколько.

Поэтому наткнувшись на неисправность, следует продолжить поиски, возможно, это не единственная причина. Как правило, даже неопытный водитель может быстро устранить поломку.

Почему не работает центральный замок на Калине, ВАЗ 2114 и Ford Focus 2? Для ответа на этот вопрос, нужно внимательно просмотреть все детали и элементы, относящиеся к этой конструкции. Перед началом работ подумайте, что происходило с машиной последние несколько дней. Некоторые действия косвенно могут привести к поломке замка. Обязательно нужно проверить все соединения. Это поможет найти проблему максимально быстро.
