Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания.
Где находятся предохранители Лада Гранта
Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.
Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.
На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).
Принцип работы предохранителей
Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.
Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.
Схема предохранителей и реле
Старое семейство
(до сентября 2020 года):
| Предохранитель | Сила тока, А | Защищаемая цепь |
| F1 | 15 | — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | — Стеклоочиститель — Подушка безопасности |
| F5 | 7,5 | Клемма 15 замка зажигания |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости |
| F8 | 30 | Цепь обогрева заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет по правому борту |
| F13 | 7,5 | Ближний свет по левому борту |
| F14 | 10 | Дальний свет по правому борту |
| F15 | 10 | Дальний свет по левому борту |
| F16 | 10 | Передняя противотуманная фара по правому борту |
| F17 | 10 | Передняя противотуманная фара по левому борту |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | АБС (Антиблокировочная система тормозов) |
| F20 | 15 | — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем |
| F21 | 15 | Электробензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | — Плафон освещения салона — Стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов |
| F27 | — | Резервный |
| F28 | — | Резервный |
| F29 | — | Резервный |
| F30 | — | Резервный |
| F31 | 50 | Обогрев ветрового стекла |
| F32 | 30 | — Отопитель — Электроусилитель рулевого управления |
Реле:
| Реле | Описание |
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Монтажный блок Лада Гранта под капотом:
| F1, 50A | Электроусилитель рулевого управления; |
| F2, 30A | Вентилятор отопителя |
| F3, 60A | Генератор |
| F4, 60A | Генератор |
| F5, 30A | Ближний свет фар. |
Новое семейство
(с сентября 2020 года):
Внимание!
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ().
Напомним, другие полезные инструкции вы найдете в разделе Ремонт и эксплуатация Лада Гранта.
Ключевые слова: монтажный блок лада гранта | торпедо лада гранта
23
9
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Как менять предохранители
Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.
Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.
Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!
Диагностика и замена предохранителя
Схема подключения прикуривателя на ВАЗ «десятого» семейства предусматривает использование защитного элемента, расположенного в салоне автомобиля.
Изделие оснащено нитью из легкоплавкого металла, при прохождении тока с повышенным номиналом перемычка перегревается и разрывает цепь питания.
Для восстановления работоспособности оборудования необходимо найти плавкую вставку, проверить ее состояние или произвести замену (в случае повреждения перемычки). Конструкторы ВАЗа предусмотрели использование предохранителей ножевого типа.
Где находится
Предохранитель прикуривателя на ВАЗ-2112 находится в монтажной коробке, установленной в нижней части панели приборов. Для доступа к защитным элементам требуется нажать на пластиковую кнопку, что позволит открыть декоративный щиток. Плавкий элемент, отвечающий за работу прикуривателя и вентилятора системы отопления, расположен на 3-й позиции слева в нижнем ряду вставок. На машинах ВАЗ-2112 не имеется дополнительного плавкого элемента в моторном отсеке, дублирующего защиту салонной распределительной коробки.
Как проверить
Чтобы проверить защитный элемент на машинах с 8- или 16-клапанными моторами, необходимо:

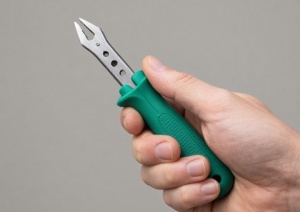

- Захватить специальным пинцетом защитный элемент и вытянуть его из посадочного гнезда.
- Осмотреть деталь, которая оснащается корпусом из прозрачного пластика со специальной контрольной прорезью. Если виден обрыв перемычки, то ток в цепи питания электрических приборов идти не будет. В этом случае требуется поменять предохранитель. Если проводник цел, то потребуется проверить жгуты электропроводки (в этом случае может работать мотор вентилятора «печки» и подсветка перчаточного ящика, за которые будет отвечать тот же защитный элемент). Перед проведением разборки панели приборов проверить цепи тестером.
Где находится и как достать сломавшийся предохранитель на прикуриватель ВАЗ 2110. Рассматриваем наиболее встречаемые неисправности предохранителя и способы их устранения.
Какой предохранитель можно поставить на замену
Завод-изготовитель использует защитный элемент номиналом 25 А, новая деталь должна иметь аналогичные параметры. Запасные вставки расположены в гнездах в верхней части монтажного блока. Если предохранитель требуемого номинала отсутствует, то найдите деталь, рассчитанную на силу тока 10-15 А, которая обеспечит работоспособность вентилятора отопителя, но включать прикуриватель запрещается. Рекомендуется приобрести плавкую вставку на 25 А в ближайшем магазине автомобильных запчастей.
Если дело не в реле
Случается и так, что обычная замена предохранителей не помогает. Проводку проверили, реле заменили, а все равно ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где припой контактов слабо держится. Из-за этого могут перестать работать поворотники. В этом случае необходимо снять найти неисправные контакты и перепаять их. Сложного тут ничего нет, важно лишь умение обращаться с паяльником. Если щелкает реле поворотов ВАЗ-2110 при его включении, значит система исправна. Сам же подрулевой переключатель обойдется вам гораздо дороже, поэтому осторожней при его демонтаже и установке, старайтесь не повредить соединения и контакты.
Что из себя представляет блок предохранителей ВАЗ 2110-2112
Понять, зачем они необходимы, несложно. Данный защитный элемент есть практически в любой электрической цепи. Он должен защищать источник питания и электросхему ВАЗ-2110 от возможных перегрузок и короткого замыкания. Подумайте, что бы было с вашим автомобилем, если бы каждый его отдельный электрический элемент схемы не был защищен?
Работа автомобиля была бы крайне ненадежной. Любое короткое замыкание либо перегрузка в электросхеме ВАЗ-2110 являлись бы причиной в лучшем случае просто отказа в работе автомобиля, а в худшем — выхода из строя АКБ и элементов цепи питания. Именно поэтому на автомобилях ВАЗ предохранители 2112 модели, как и в десятке, являются ключевым элементом электросхемы.
Особенности блока предохранителей ВАЗ 2110
Конструктивно они представляют собой небольшую прозрачную пластину с двумя ножками для электрического контакта. На самом изделии указана цифра с номинальным током. Это значит, если нагрузка в защищаемой схеме ВАЗ-2110 поднимется выше указанного значения Ампер, легкоплавкая вставка внутри предохранителя расплавится и разорвет цепь питания. Естественно, после срабатывания отработанный элемент следует заменить.
Предохранительный блок состоит не только из защитных элементов. Там же находятся основные реле. Они являются исполнительным механизмом. Под действием электромагнитной силы, создаваемой управляющим сигналом на катушку реле, можно замыкать и размыкать сразу целую группу контактов.
Это особенно важно для управляющих линий. Например, электронные компоненты схемы не способны самостоятельно включать большую нагрузку, потому делают это при помощи электромагнитного реле. То же касается и поворота ключа зажигания. Одним поворотом вы включаете огромное количество независимых друг от друга приборов и механизмов.
