Лада Гранта оснащается штатным БК, встроенным в панель приборов, но его функционал откровенно слаб, поэтому не устраивает владельцев. Главным недостатком автолюбители считают отсутствие датчика температуры двигателя. Именно поэтому многие предпочитают устанавливать альтернативные бортовые компьютеры, которые способны продемонстрировать текущие показания температуры и множество других параметров работы всех систем авто.
Основные функции девайса
Бортовики для Лады Гранты обладают высокой информационной памятью и небольшим монитором, кроме модели «Штат», у которой имеется лишь цифровое табло. Так людям с плохим зрением и тем, кому чужды нюансы функционирования двигателя, проще отслеживать все процессы, сопровождающие его стабильную работу. БК поможет автовладельцу, указав на следующие параметры:
- общее время движения;
- подробный расход топлива при разных скоростях;
- средние показатели скорости и перерасход топлива;
- остаток горючего в бензобаке;
- скорость начала движения;
- температура двигателя;
- неисправности узлов и механизмов;
- температура в салоне авто и снаружи;
- напряжение бортовой сети;
- частота вращения коленчатого вала (обороты двигателя).
Бортовой компьютер имеет энергозависимую память, возможность управления противоугонной системой – иммобилайзером Лады Гранты. В бортовик встроены супервизор, сигнализатор неисправностей, есть функция «форсаж» – возможность сброса памяти после запуска двигателя.
Функционал даже самого простого бортового компьютера гораздо шире, чем штатного, установленного на Гранту. Расхождение показаний заводского и альтернативного девайса может достигать более 30%.
Некоторые бортовики дополнительно могут управлять освещением, работой печки, часами, календарем и будильником, автоматическим доводчиком стеклоподъёмников. Можно спланировать маршрут поездки, основываясь на показаниях БК. Также он позволяет использовать различные варианты установки навигации, может предупредить о низком уровне топлива, превышении допустимого скоростного режима.
Большинство девайсов позволяет проводить самостоятельную диагностику работы разных систем авто. Прибор может считывать коды ошибок ЭБУ без использования какой-либо аппаратуры. Расшифровка представлена в сопроводительной документации каждого устройства. Подобные функциональные возможности позволят не только сэкономить на поездке в специализированный центр, но и выявить неполадки, не допустив возникновения серьезных неисправностей.
Выбор бортового компьютера для Лады Гранты
В качестве альтернативы слабому штатному БК автолюбители устанавливают многофункциональные бортовики, которые покажут не только температуру мотора, но и множество других параметров. Сегодня производители могут предложить три основных девайса, подходящих для ВАЗ 2190-91: «Мультитроникс», «Орион», «Штат».
«Мультитроникс»
Устройство относится к универсальным, так как производитель не выпускает их исключительно для Гранты. Судя по документации и инструкциям, идущим в комплекте с прибором, монтаж «Мультитроникса» вполне возможен и на более ранние вазовские авто: Калину первого поколения и Приору. Поиск места для установки девайса – забота владельца машины.
«Орион»
Компьютер этой марки также относится к универсальным и применяется не только для Гранты. Место под установку, возможно, придется дорабатывать самостоятельно.
«Штат»
Эта компания занимается изготовлением бортовых компьютеров исключительно для автомобилей отечественного производства. Приборы создаются не универсального применения, а конкретно для каждой модели авто.
«Штат» базируется в Тольятти и все свои разработки тестирует на автомобилях «АвтоВАЗа». Устанавливается вместо заглушки для дополнительных кнопок. Этот девайс имеет скромные размеры, при этом обладает дополнительными полезными функциями:
- режим прогрева свечей зажигания – актуально зимой;
- режим «Тропик», позволяющий установить самостоятельно нужную температуру для срабатывания вентилятора охлаждения двигателя;
- диагностика ошибок системы.
«Штат» Х1 М стоит недорого, благодаря чему заметно выигрывает у конкурентов. Но если нужен полноценный бортовой компьютер с дисплеем и интуитивно понятным интерфейсом, следует присмотреться к универсальным приборам.
Установка БК может окупить себя после первой же замены какого-нибудь датчика, ведь владелец авто самостоятельно сможет провести диагностику.
Универсальная альтернатива
Разумеется, что, благодаря своим разнообразным местам крепления, бортовые маршрутизаторы Мультитроникс могут составить конкуренцию Штатам. Работая на базе 32-разрядного процессора, мультитрониксы обладают четкостью и быстротой в работе. Если у автолюбителя есть возможность купить такой бортовой компьютер, то автомобиль будет под отличным контролем благодаря таким функциям, как:
- большое количество протоколов диагностики, в том числе расширенной;
- перенос и сохранение всей статистики езды на персональный компьютер;
- голосовое сопровождение;
- парковочные радары и пр.
Все вышеописанные функции бортовика Штат были добавлены в мультитрониксы. Помимо этого, последние обладают простой настройкой к эксплуатации и удобным пользовательским интерфейсом. Но за счет всего этого и цена будет намного выше, чем у компактного и более приспособленного под Гранту Штата.
Изначально купить бортовые компьютеры на Ладу Гранта можно было только у официального . Поскольку продажи данного автомобиля стартовали с конца 2011 г. то некоторое время недоступность дополнительного оснащения для Лады делала ее не слишком популярной среди автолюбителей. Однако теперь купить бортовые компьютеры для Гранты возможно у официальных дилеров и различных поставщиков автотоваров и автооснащения.

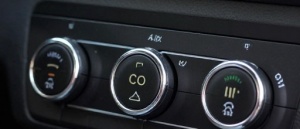

Варианты установки БК в Лада Гранта
Любой из существующих бортовиков можно установить и подключить самостоятельно, вне зависимости от модификации авто. Исключение составляют модели компьютеров в комплектации «Люкс» – они на заводе изначально устанавливается с системой мультимедиа, навигатором, аудиосистемой. Девайсом «Штат» Х1 М можно дополнить комплектации «Стандарт» и «Норма».
Важное достоинство «Штат» Х1 М – его компактные размеры. Девайс устанавливается вместо заглушки для кнопок. Комплект включает прибор, провода и инструкцию. Установка не вызовет больших сложностей. Нужно достать заглушку, поместить в нее компьютер, подключив его к разъёму. Затем в соответствии с распиновкой подсоединить второй конец проводки с колодкой к диагностическому разъёму, расположенному на левой стороне панели снизу. Помимо «Штат» Х1 М, на Lada Granta часто устанавливают Multitronics. Закрепить его можно, где удобно водителю – на торпедо, на зеркале заднего вида. Основная сложность состоит в подведении проводки, так как ее необходимо спрятать. Если устанавливать прибор на панель, сначала придется снять её лицевую сторону и сделать отверстие для проводов, например, с помощью нагретого ножа. Затем на клей типа «жидкие гвозди» приклеивается козырёк БК.
На этом установка заканчивается, остаётся подключить бортовик к диагностической колодке и дождаться, когда он инициируется с электронным блоком управления Лады Гранты. Если кроме напряжения бортовой сети девайс ничего не показывает, то есть подружить мозги и компьютер не получилось, значит, причина в неподходящем программном обеспечении.
Прошивка бортового компьютера Гранты
Обновление ПО можно выполнить своими руками. Для этого понадобится кабель USB-K-Line, сама прошивка, схема ЭБУ Лада Гранта, программа установки и драйвер для соединения с переходником.
Схема подключения БК для прошивки
Алгоритм сбора схемы:
- Взять 3 провода.
- Переключатель Т1 замкнуть по требованию программы.
- В качестве источника питания выступает компьютер, достаточно подключиться к Molex. Для бортовика можно использовать клеммник от кулера.
- Переходник подключить к порту USB, установить драйвер. Далее нужно запомнить номер используемого порта.
Процесс прошивки выглядит следующим образом:
- Запускается программа, выбирается прошивка.
- Выбирается нужный порт.
- Кликнуть по иконке с молнией, после появления надписи «Включи питание» нужно нажать любую кнопку и запустить протокол прошивки, по времени это займёт несколько минут.
Для скачивания всего необходимого для прошивки софта достаточно перейти на официальный сайт производителя бортового компьютера Лады Гранты. Там же можно найти и все необходимые драйвера.

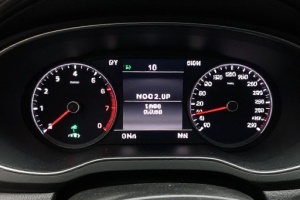

Версии прошивок панелей приборов Лада Гранта и Калина 2
Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!
| Комплектация | Версия прошивки | ДТНВ* | ДТОЖ* | Что нужно для прошивки | Примечание |
| Гранта Стандарт | 015 | Нет | Нет | Менять дисплей и работа паяльником | Старая плата |
| 029-040 | Нет | Нет | Менять дисплей и работа паяльником | Обновленная плата | |
| Гранта Норма | 053, 060, 076, 087 | Нет | Нет | Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076 | |
| 090, 091 | Да | Нет | Подходит 092 и 009 или 012 от Калины | ||
| 092-095 | Да | Да | |||
| Гранта Люкс | 032, 038, 042 | Да | Нет | Подходит прошивка 046 | |
| 046 | Да | Да | Показывает номер передачи | ||
| 047 | Да | Да | |||
| Калина Норма | 007 | Да | Нет | Подходит прошивка 009 или 012 | |
| 014 | Да | Да | Добавлен вкл\выкл звукового сопровождения переключения передач | ||
| Калина Люкс | 009 | Да | Да | Подходит прошивка 012 | |
| 012 | Да | Да | Показывает номер передачи | ||
| 014 | Да | Да |
* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.
Скачать прошивки (дампы прошивок щитка приборов, ссылки достуны для пользователей сайта):
- 2190-50 — Чтобы скачать файлы нужно авторизироваться на сайте
- 2192-50 (ПО 1.9) — Чтобы скачать файлы нужно авторизироваться на сайте
- 2190-00-029 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219020-060 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219020-076 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219020-087 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219020-090(АТ) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
- 219020-091 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219020-096 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
- 219040-046 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219040-047 — Чтобы скачать файлы нужно авторизироваться на сайте
- 2190-3801010-50 ПО: 6.6 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
- 2190-3801010-50 ПО: 7.2 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
- 219220-014 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219240-006 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
- 219240-007 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219240-009 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219240-012 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219240-014 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219250-2.5 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
- 219020-092_for_076 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219020-092 — Чтобы скачать файлы нужно авторизироваться на сайте (автор)
- 2190-3801010-50 ПО: 7.1 — Чтобы скачать файлы нужно авторизироваться на сайте
- 219050-72 (КП с двумя дисплеями) Чтобы скачать файлы нужно авторизироваться на сайте
- 219090-23 (КП с двумя дисплеями для АМТ) Чтобы скачать файлы нужно авторизироваться на сайте
- 219090-24 (КП с двумя дисплеями для АМТ) Чтобы скачать файлы нужно авторизироваться на сайте
- 2190-70 ПО-01 АМТ Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
- 2192_80 версия ПО- 001 — Калина кросс с АМТ Чтобы скачать файлы нужно авторизироваться на сайте
- 2192_90 версия ПО- 1.6 — Калина кросс с АМТ. Дамп двухокошечной приборки. Чтобы скачать файлы нужно авторизироваться на сайте
- 2190_90 v1.7 Чтобы скачать файлы нужно авторизироваться на сайте
В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.
