Способы подключения

Для подключения электроплиты в квартире применяют специальные разъемы, предназначенные для плит, либо использует прямое подключение, когда кабель выпускается из стены и без розетки и вилки подключается прямо на клеммы прибора.

Второй способ применяют, когда к одной мощной линии подключают несколько кухонных приборов. В этом случае от щита тянут один мощный кабель, заводят его в специальный бокс, ставят автоматы по количеству подключаемой техники и от автоматов прокладывают линии питания к каждому электроприбору.

Некоторые производители сразу подключают провод для плиты (сетевой шнур). Его подсоединяют к клеммной колодке на задней панели. Если выбран первый способ подключения, к этому шнуру подсоединяют подходящую вилку. Если второй, то заводской шнур снимают (это не влияет на гарантийное обслуживание) и подключают к клеммой колодке провод, идущий напрямую от распредщитка или автомата.

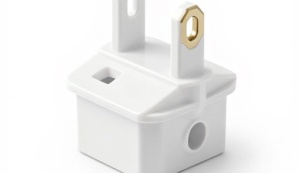

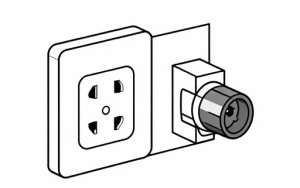

Вилка и розетка

Как уже упоминалось, электроплита – это энергоемкая техника, потребляющая ток до 50 А, поэтому обычные розетка и вилка для подключения этого прибора не подходят. Нужны специальные силовые комплектующие.

Выбирая вилку и розетку для плиты исходят из характеристик и мощности электроприбора. Плиты бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 4 кВт/ч до 8 кВт/ч в зависимости от выбранной модели. Данные об энергопотреблении указаны в техпаспорте к прибору.

Место для монтажа розетки

При выборе местоположения подрозетника и самой розетки руководствуются правилами электробезопасности. Розетку, как всякое вспомогательное оборудование, не монтируют непосредственно за прибором. Подходящее место определяют либо рядом с техникой, либо над ней на расстоянии около 10-15 см.

Важно! Розетки не монтируют рядом с полом. Особенно на кухне и в ванной комнате, где велик риск возникновения утечек воды и затопления помещения. Рекомендуемое расстояние от пола – около 90 см.

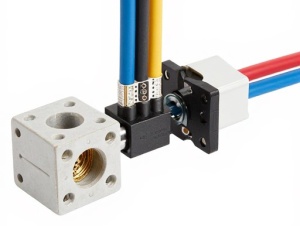

Клеммная колодка

Подключение эл. плиты напрямую через клеммы – предпочтительный способ подсоединения к сети. Контакт с электросетью в этом случае более надежен, так как обеспечивается прижимными винтами.

Важно! Существенный недостаток этого способа – сложность отключения от сети. Для этого нужно снять верхнюю панель, открутить болты и выдернуть шнур. Потому этот вариант используют при условии установки защитного автомата.

При подключении к клеммной колодке зачищенные от изоляции провода вставляют под металлические пластины и затягивают контакт прижимными болтами (отверткой). При этом прикладывают немалое усилие, чтобы контакт был надежным.

Провода сетевого шнура подсоединяют к колодке в соответствии с маркировкой: фазный провод – напротив фазного со щитка, нейтраль (ноль) – напротив нуля, земля – напротив заземляющего.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

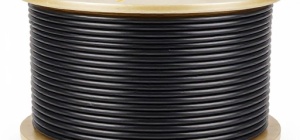

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

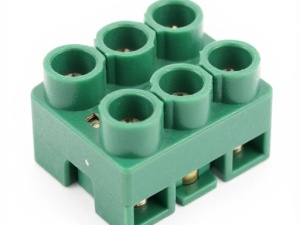

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

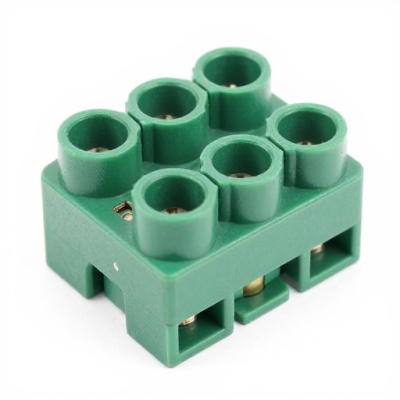

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты https://www.youtube.com/watch?v=EQkmo6NzIGY

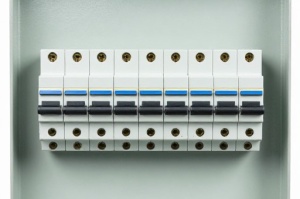

Выбор автомата защиты

Перед тем как подключить новую электроплиту, духовой шкаф или мощную варочную панель, исследуют общее состояние электропроводки и проверяют наличие автоматического защитного выключателя (автомата).

При однофазном подключении плиты на линию ставят автоматический выключатель, рассчитанный на силу тока 32 А. Такой выключатель ставят, если номинальный ток вводного выключателя 40-50 А.

После установки автомата последовательно подключают устройство защитного отключения (УЗО), выдерживающее номинальный ток 32-40 А и дифференциальный ток до 30 мА. Вместо автомата и УЗО допустимо ставить дифавтомат, объединяющий функции обоих устройств.

При трехфазном подключении устанавливают трехполюсный автомат, рассчитанный на силу номинального тока 16А, а УЗО – четырехполюсное на 25 А номинального тока и 30 мА дифференциального.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Кабель и его параметры

Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.

При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.

Справка. Согласно ГОСТу, пайку проводов применяют тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автомата сделаны в виде гнезд, концы провода не паяют – они надежно обжаты.

Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.

Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.

В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.

Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.

Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.

Подключение мощной электроплитки

Мощность электрической плиты с духовкой и четырьмя конфорками обычно бывает от 7 кВт и более. По этой причине ее подключение несколько отличается от уже рассмотренного процесса для менее мощного оборудования. Поскольку в основном электроплитки с четырьмя конфорками присоединяются к однофазной электросети, многие их модели снабжены уже присоединенным к плите сетевым шнуром. В таком варианте задача упрощается и сводится к присоединению электрической вилки, которая имеет специальную конструкцию.

Она позволяет контактам штепсельного разъема безопасно пропускать рабочие токи этого электроприбора. Но если допустить ошибки при монтаже кабеля, и в результате контакты получатся ненадежными, не исключена авария с расплавлением изоляции и даже возгоранием. Если установка розетки не была сделана ранее, и из стены торчат провода для ее присоединения, их также надо качественно смонтировать.

Для получения надежного контакта в местах соединения с клеммами вилки многопроволочные жилы сетевого кабеля надо залудить. Для этого жилы подготавливают, туго скручивая пассатижами. Это делается для того, чтобы зафиксировать проволоки и форму жилы. Ее после скрутки изгибают в виде петли, чтобы получить большую контактную поверхность.

После примерки петли по винту с прижимной скобой она делается более плоской сдавливанием пассатижами:

Поскольку петли будут залужены, они должны ложиться в винт со скобой с зазорами, учитывающими слой припоя.

Если потребуется монтировать розетку и присоединять к ее клеммам жилы кабеля, проложенного от коммутатора, надо обязательно проверить, как жилы присоединены к его клеммам. Они не должны быть присоединены так, как саморез, имитирующий жилу на изображении ниже. Так присоединить жилу проще всего. Но из-за небольшой контактной поверхности токи большой силы разогреют контакт, и начнется лавинообразный процесс увеличения контактного сопротивления. В результате и провод, и розетка будут повреждены в лучшем случае. Но может и возгорание произойти…

Для хорошего контакта однопроволочная жила должна быть загнута вокруг прижимного винта и немного расплющена. В клемму рекомендуется добавить немного специальной контактной пасты.

В нашем случае у розеточного кабеля жилы многопроволочные. Для хорошего контакта формируем их в виде вилки. Для этого производим следующие действия.

• Взяв несколько проволок, начиная от изоляции, плотно обматываем ими остальные проволоки, формируя «ножку».

После этого монтируем вилку и розетку с добавлением медной пасты.

Правильно выполненный монтаж электроплиты — это гарантия безопасной и продолжительной эксплуатации. Не экономьте на качестве контактов для упрощения работы — дороже выйдет!

>

Как подключить электроплиту к сети 220 В

После того как к месту установки плиты будет подведен кабель подходящего сечения, подключают к сети сам прибор.

Сетевой шнур подсоединяют к клеммной колодке на задней панели прибора. Для этого снимают защитную панель. Под крышкой расположены клеммы с подключенными разноцветными проводами. Для однофазной сети в 220 В на клеммах устанавливают три перемычки: две между фазами (первый, второй и третий выход) и одну между четвертым и пятым выходом.

Провода от шнура подсоединяют следующим образом:

• к третьему выходу подключают фазу (провод с коричневой изоляцией);
• к пятому выходу – нейтраль (провод с синей изоляцией);
• к нулевому выходу – заземление (провод с желто-зеленой изоляцией).

К трехконтактной вилке провода подключают так: на верхний штырь – желто-зеленый провод, на правый – фазный коричневый и на левый – нулевой голубой.

Для определения фазы в розетке используют следующие инструменты:

• индикаторная отвертка (работает только в розетках старого образца);
• тестер;
• мультиметр.

Подключение к трехфазной сети 380 В

При подключении электроплиты к трехфазной сети 380 В используют автомат и УЗО для трехфазной сети. Кабель и сетевой шнур используют пятижильный. Силовая вилка и розетка также нужны на пять контактов. Процесс подключения к сети 380 В аналогичен описанному выше, разница только в количестве проводов.

При подключении провода к выходным клеммам электроплиты устанавливают только одну перемычку – на контакты 5 и 6. Три фазы подключают соответственно цветовой маркировке на клеммы 1, 2, 3. Клеммы 4 и 5 соединяют перемычкой и подключают к нулевому проводу, а клемму 6 – к заземляющему.

Требования к электропроводке

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Распространенные ошибки при подключении

Перечислим несколько распространенных ошибок при подключении электроплиты, которые приводят к выходу прибора из строя, пожарам и поражениям электротоком:

1. Подключение через обычную розетку и вилки на 16 А. Для приборов мощностью более 3,5 кВт применяют специальные силовые комплектующие.
2. Подключение через простой автомат с тепловым расцепителем без использования УЗО или дифавтомата.
3. Использование кабеля недостаточного сечения. Эта ошибка приводит к перегреву проводки и ее прогару.
4. Подключение плиты к общей распределительной коробке без выделенной линии питания от щитка.
5. Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать, либо плита вообще не включится, если этот контакт отвечал за подачу напряжения на управление.
