Установление и проверка момента зажигания

Определение раннего или позднего зажигания

От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку. Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.
Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.

Читайте в этой статье

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

1. Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров. Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра.
2. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто.
3. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится).
4. Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Примечание. Для корректной работы системы искра должна проскакивать раньше, чем поршень дойдет до ВМТ. Опережение составляет 2–5 градусов угла поворота коленвала.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию. Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.

От того, насколько четко работает система зажигания, зависит мощность, экономичность и в целом качество работы двигателя. С учетом того, что топливно-воздушной смеси нужно некоторое время для сгорания, в норме ее воспламенение происходит в конце такта сжатия, т.е. перед подъемом поршня в верхнюю мертвую точку. Однако бывают случаи, когда искра свечи зажигания поджигает рабочую смесь не в оптимальный для этого момент, а раньше или позже. Это и называется раннее или позднее зажигание.

Общие признаки, указывающие на раннее или позднее зажигание

• затрудненный запуск мотора
• рост расхода топлива
• появление хлопков, которые отдают в систему выпуска, в карбюратор и т.д.
• падение мощности и приемистости ДВС
• неустойчивая работа в режиме холостого хода
• ухудшение отклика при нажатии на газ
• перегрев и детонация двигателя

На раннее зажигание указывают:

• металлический звонкий звук в области блока цилиндров

• плавающие обороты холостого хода
• нестабильная работа ДВС
• пауза после нажатия на педаль газа

На позднее зажигание указывают:

• потеря мощности двигателя
• существенный рост расхода топлива
• закоксовка мотора
• перегрев агрегата

Ездить на машине со сбитым моментом зажигания крайне не рекомендуется, т.к. это может привести к серьезным поломкам мотора. Поэтому, если в вашем автомобиле есть возможность самостоятельно регулировать УОЗ, обязательно периодически проводите корректировку зажигания.

Как выставить угол опережения зажигания?

Чаще всего для этих целей используется стробоскоп, если же прибора нет, прибегают к контрольной лампочке. В любом случае корректировка проводится на холостом ходу, на оборотах в 850-900 об/мин. Угол наклона момента зажигания находится в пределах от -1 до +1 градуса по отношению к верхней мертвой точке.

Если зажигание настраивать по стробоскопу, нужно:

1. прогреть мотор до выхода на рабочую температуру
2. подключить прибор к бортовой сети
3. открутить гайку крышки распределителя-прерывателя зажигания
4. надеть сигнальный датчик срабатывания на высоковольтный провод первого цилиндра
5. снять и заглушить шланг вакуум-корректора (если он есть)
6. направить свечение стробоскопа на шкив коленвала
7. запустить движок (работа на ХХ)
8. провернуть корпус трамблера
9. зафиксировать корпус прерывателя-распределителя так, чтобы метка на шкиве совпала с соответствующей меткой на ГРМ
10. затянуть фиксирующую гайку

Если зажигание настраивать по контрольной лампочке, нужно:

1. провернуть коленвал так, чтобы метка на его шкиве совпала с меткой на крышке ГРМ. При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра
2. ослабить гайку распределителя
3. один провод лампочки соединить с проводом, который идет от трамблера к катушке зажигания, второй установить на массу
4. включить зажигание и вращать корпус трамблера по часовой стрелке, пока контрольная лампа не перестанет гореть
5. аккуратно повернуть корпус трамблера против часовой стрелки. Задача — определить положение, в котором лампочка загорается. В этом положении зафиксировать корпус трамблера, затянув гайку распределителя.

Описанные выше действия по корректировке относятся к карбюраторным моторам. Если же дело касается инжектора, то без вмешательства специалистов здесь ряд ли получится решить проблему. Дело в том, что на инжекторе все упирается в электронику, и за работу систем зажигания и впрыска отвечает электронный блок управления. Чтобы устранить ошибки и сбои, нужно перепрошивать «мозги» авто, для чего нужны специальное оборудование, определенные навыки и опыт.

Как понять, что зажигание позднее или раннее

Воспламенение рабочей смеси топлива и воздуха в цилиндрах с опережением или запаздыванием приводит к определенным сбоям в работе мотора. В списке основных признаков, по которым можно определить неправильно установленное зажигание, следует выделить:

• затрудненный запуск двигателя;
• ощутимое увеличение расхода топлива;
• двигатель теряет приемистость, падает мощность;
• отмечается неустойчивая работа в режиме холостого хода;
• пропадает отзывчивость на нажатие педали газа;
• возникает перегрев двигателя и детонация;

Неправильный угол зажигания может проявляться в виде характерных хлопков, которые отдают в систему выпуска, в карбюратор и т.д. Вполне очевидно, что дальнейшая эксплуатация ДВС со сбитым углом опережения зажигания может привести к более серьезным поломкам двигателя, особенно в случае появления устойчивой детонации.

Последствия неправильно выставленного угла зажигания

Как позднее, так и ранее зажигание негативно влияет на работу и ресурс двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

Признаки раннего зажигания проявляются в виде следующих симптомов:

• появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров;
• плавают обороты холостого хода, двигатель работает нестабильно;
• после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются:

• двигатель теряет мощность, для разгона нужно сильно давить на газ;
• отмечается значительное повышение расхода топлива;
• мотор сильно коксуется отложениями и нагаром;
• неправильное сгорание смеси ведет к перегреву двигателя;

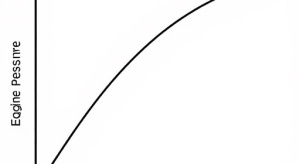

Момент зажигания

Сам момент зажигания обуславливает срок срабатывания системы старта силового агрегата. Этот термин подразумевает необходимый промежуток времени, в процессе которого происходит поджог сжатой горючей смеси искровым разрядом.

Определяется этот момент определённым положением коленвала, когда реализуется поступление на свечу импульса воспламенения относительно ВМТ (т. н. верхняя мёртвая точка), выраженного в градусах. Для полного сгорания смеси в КЗ необходим некоторый промежуток времени. Скорость распространения воспламенения по горючему фронту равна 20-30 метрам в секунду. Эффективность момента зажигания главным образом зависит от места расположения поршня. Если поджог смеси происходит, когда он находится в ВМТ, воспламенения рабочей среды будет частично реализовано в процессе такта расширения, а часть на выпуске. В таком случае поршень не получает необходимой силы давления, что в общей сложности снижает эффективность всей функции. Из-за этого при регулировке момента зажигания, его нужно настраивать так, чтобы сила давления газов оказывала влияние на ВМТ механизма.

Выставление угла опережения зажигания своими руками

Правильно выставленный момент зажигания предполагает регулировку УОЗ. Корректировать угол зажигания необходимо на холостом ходу. При этом следует учитывать, что оптимальными оборотами холостого хода считаются обороты в пределах 850-900 об/мин. Угол наклона момента зажигания также находится в определенных рамках от -1 (отрицательный) до +1 (положительный) градус. Указанный градус является градусом по отношению к ВМТ.

Указанную лампу подключают к плюсовой клемме на распределителе зажигания, а также соединяют с массой. Далее мы рассмотрим основные доступные способы настройки зажигания на следующем примере отечественной «классики»:

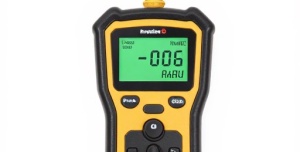

Настройка зажигания по стробоскопу

• двигатель нужно прогреть до выхода на рабочую температуру;
• стробоскоп подключается к бортовой сети;
• откручивается фиксирующая гайка крышки распределителя-прерывателя зажигания;
• сигнальный датчик срабатывания надевается на высоковольтный провод первого цилиндра;
• при наличии шланга вакуум-корректора потребуется снять и заглушить указанный шланг;
• свечение стробоскопа направляется на шкив коленвала;
• двигатель запускается и работает на холостых;
• осуществляется проворот корпуса трамблера;
• положение корпуса прерывателя-распределителя фиксируется таким образом, чтобы метка шкива совпала с соответствующей меткой на ГРМ;
• после совмещения меток производится затяжка фиксирующей гайки;

Выставление УОЗ по контрольной лампочке

Если используется способ установки зажигания по лампочке, тогда необходимо провернуть коленчатый вал двигателя так, чтобы метка на шкиве коленвала совпала с меткой на крышке ГРМ. При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра.

Далее гайка-фиксатор трамблера ослабляется, после чего один провод от лампочки коммутируется с проводом, который идет к катушке зажигания от трамблера. Второй провод от лампы устанавливается на массу. Затем нужно включить зажигание и вращать корпус трамблера по часовой стрелке до момента, пока контрольная лампа не перестанет гореть. После этого следует аккуратно повернуть корпус трамблера обратно, то есть против часовой стрелки. Определив положение, при котором происходит загорание лампочки, необходимо зафиксировать корпус трамблера в этом положении. Фиксация производится при помощи затяжки гайки распределителя.

Диагностирование МЗ

Проверить, верно ли выставлен момент зажигания, способен каждый водитель. Ему нужно выехать на ровный участок трассы, разогнаться до средней скорости (40-50 км/ч) и задействовав четвёртую скорость, резко вдавить педаль акселератора в пол.

1. Произошла детонация, а затем через пару секунд прошла – момент зажигания выставлен правильно.
2. Детонация не прошла через пару секунд, происходила длительный период времени – момент зажигания ранний, требуется настройка.
3. Детонации вовсе не было – выставлен поздний момент зажигания, нужна регулировка.

Как правильно отрегулировать зажигание

Однако специалисты рекомендуют проводить соответствие МЗ специальными измерительными приборами – стробоскопом, тестовой измерительной лампочкой и т.п.

Рекомендуем приобрести отечественную модель стробоскопа – Орион СТ-02. Этот стоит недорого, а кроме своих прямых задач, даёт возможность измерять напряжение АКБ и количество оборотов силовой установки.

Как отрегулировать электронное зажигание

Осуществить подключение прибора несложно, достаточно интегрировать плюсовые и минусовые выводы стробоскопа с аккумулятором, а специальную шпильку зацепить на бронепровод 1-го цилиндра. Провод регулятора оборотов рекомендуется вставить в диагностический разъём – контакт IG (для автомобилей Мазда).

Далее на приборе выставляется режим для определённого двигателя. К примеру, для Мазды 323F – это четырёхтактный режим с распределителем. Лучший вариант для корректного отображения количества оборотов.

Затем вычищается планочка с отметками на двигателе, можно даже обновить риски белым герметиком, чтобы лучше было видно.

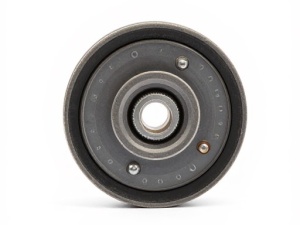

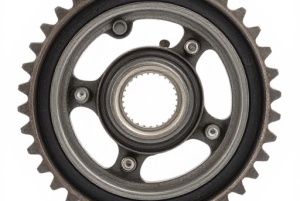

Метка шкива

Силовой агрегат прогревается до срабатывания вентилятора охлаждения. После этого замыкаются контакты в диагностическом разъёме – GND и TEN.

Обороты выставляются согласно техническим характеристикам двигателя. Для dohc – 12 градус перед ВМТ при 900 об/мин, для sohc – 7 градус перед ВМТ при 1025 об/мин.

Обороты должны соответствовать штатным значениям. Если нет, отрегулируйте их винтом на дроссельной заслонке. После этого проверяются метки на шкиве и положение бегунка. Затем снова проверяются обороты, если сбились – заново регулируются. Далее проверить обороты нужно также при снятой перемычке. Если при любом положении трамблёра обороты держатся в одни и тех же значениях, значит, это и есть рекомендованные, стандартные его величины.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

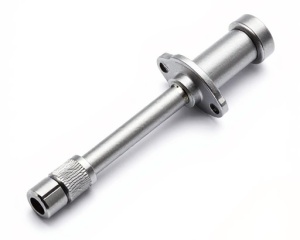

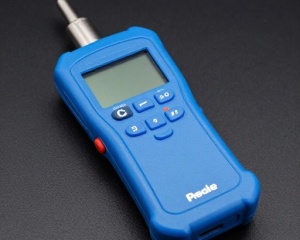

Проверка момента зажигания

Установка требуемого момента опережения зажигания – это, бесспорно, важный пункт в общей работе автомобиля, который обеспечивает нахождение в норме всех важнейших характеристик: расход топлива, мощность, обороты холостого хода, приемистость и т.д. Поэтому очень важно следить за данным показателем путем регулярной проверки момента. Причем желательно осуществлять эту процедуру при каждом обслуживании авто.

Определить, правильно ли установлен описываемый показатель, можно при помощи двух инструментов: контрольной лампы и стробоскопа.

Итак, осуществлять проверку при помощи контрольной лампы следует по такой инструкции:

1. Прибор подсоединить к конденсатору параллельно.
2. При помощи пусковой рукоятки производить повороты коленчатого вала до тех пор, пока разносная пластина на роторе не станет максимально близко к контакту на крышке распределителя, который соединяется также со свечой первого цилиндра.
3. Включить зажигание.
4. До тех пор, пока не загорится лампа, медленно поворачивать коленчатый вал.
5. В данный момент метки должны совпадать. В случае если лампа начнет гореть до того, как совпадут метки, или же после, то это верный признак неправильно установленного зажигания.

Проверить анализируемый показатель при помощи стробоскопа можно, следуя таким пунктам:

• Прибор соединить с системой зажигания автомобиля.
• Завести двигатель, вместе с тем установив частоту вращения коленчатого вала около 900 оборотов в минуту.
• Свет импульсивной лампы стробоскопа направить на шкив коленчатого вала так, она освещала также и метки.
• По причине того, что свет лампы появляется синхронно со вспыхиванием искры между электродами свечи от первого цилиндра, то метка на шкиве кажется неподвижной. Если же момент будет установлен верно, то все метки совпадут. Но если они сместятся, то нужно обязательно добиться их совпадения путем поворотов корпуса распределителя.

Также для проверки можно использовать и такой прием: выехать на ровную дорогу, осуществить хороший разгон автомобиля и двигаться на четвертой передаче при скорости около 50 км/ч. После этого резко и до упора надавить на тормоза. Если данное действие станет причиной возникновения небольших, непродолжительных детонационных звуков мотора, то это признак верной установки момента зажигания. Если же звуки слишком сильные, то это – раннее зажигание, если они вообще отсутствуют, то позднее.

В рамках этого я рекомендую также ознакомиться с признаками неправильно установленного зажигания, что поможет предупредить неравномерную работу двигателя:

1. Проблемы с пуском.
2. Повышенный расход топлива.
3. Уменьшение уровня приемистости и мощности.
4. Неустойчивый холостой ход.
5. Провал при нажатии на «газ».
6. Перегрев.
7. Выстрелы в карбюратор или глушитель.
8. Детонация.

Какое зажигание лучше раннее или позднее: чем чревато

Вопрос работоспособности автомобиля в некоторые моменты стоит особо остро. Всем известны ситуации, когда железный конь подводит в самый неподходящий момент. Из-за этого могут появляться серьёзные неприятности, поэтому следует постоянно следить за состоянием машины, чтобы в ответственный момент она не подвела. Главным элементом в автомобиле является двигатель, поэтому за его работой необходимо следить в первую очередь.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя. Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие.

Именно поэтому к настройке момента зажигания следует подходить ответственно и очень внимательно.

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Главный недостаток трамблёра – это склонность к механическому износу, в результате которого изменяется качество, а также время возникновения искры.

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.

Раннее или позднее зажигание, что лучше?

Необходимый момент опережения зажигания – безусловно, важный фактор, который отражается на полной работе автомобиля. Этот показатель регулирует работоспособность автомобиля в общем. Многие интересуются, какой вариант зажигания лучше: поздний либо ранний. Ответ удивляет, поскольку ни один из предложенных вариантов не является верным.

Для двигателя лучшим считается оптимальный режим зажигания.

При нём мотор не будет ощущать высокие нагрузки. Крайние поздние и ранние варианты наверняка принесут автовладельцу немало проблем с техническим состоянием транспортного средства. Однако всё имеет свои нюансы, в этом случае их нужно рассмотреть более подробно.

Признаки раннего зажигания

• необычные звуки из двигателя, которые появляются из-за повышенного износа;
• повышенная детонация;
• недостаточная мощность, особенно заметна при малых оборотах.

Признаки позднего зажигания

• некачественный запуск, что очень вредит аккумулятору;
• увеличенный расход горючего;
• потеря в мощности;
• температура двигателя увеличивается гораздо выше нормы.

Как можно заметить, что в первом случае, что во втором — приятных моментов мало. Несмотря на это многие автовладельцы (особенно машин отечественного производства) выбирают позднее зажигания при прогреве двигателя и на старте. Некоторые производят раннее зажигание, но в этом случае на малых оборотах будет значительно проседать мощность.

Автомобиль с ГБО

Главная причина установки ГБО – экономия на топливе. Практика показывает, что затраты на газ меньше приблизительно в два раза, чем на бензин, для многих это весомый аргумент. Однако полностью на этот вид топлива не перейти, поскольку необходимость в бензине остаётся для прогрева и работы на высоких нагрузках.

Баллон ГБО в запаске

Плюс ко всему, газ гораздо быстрее расходуется и имеет достаточно высокое октановое число, поэтому топливно-воздушная смесь догорает ещё на этапе выпуска, что оказывает отрицательное термическое влияние на тракт выпуска.

Регулировка зажигания и горения смеси на машинах с ГБО – это основная задача, хорошая настройка позволяет сэкономить ещё больше средств на топливе.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

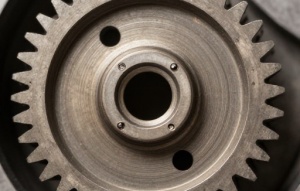

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).
Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя. Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу. Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости. При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы». Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

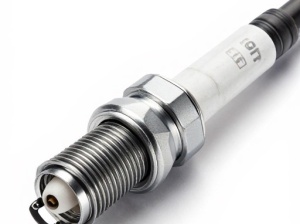

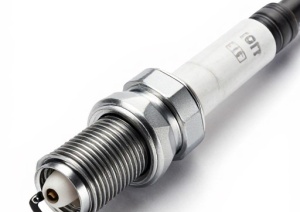

— Свечи зажигания черные. Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

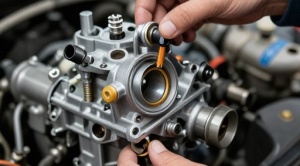

Признаки неправильного МЗ

Как установить момент зажигания

Признаками неправильно выставленного зажигания являются такие моменты:

• Трудности с заводом двигателя;
• Потеря автомобилем части своей мощности;
• Потеря ускорения при нажатии на педаль акселератора;
• Перегрев различных систем в автомобиле;
• Выстрелы глушителя;
• Детонация, грозящая вылиться в капитальный ремонт ДВС.

Признаки раннего зажигания

Признаки раннего зажигания

Что такое раннее зажигание

Раннее зажигание — термин обозначающий воспламенение топливной смеси в цилиндрах двигателя автомобиля до прихода поршня в верхнюю мертвую точку на такте сжатия. Для работы двигателя раннее зажигание просто необходимо. Оно позволяет наиболее полно и эффективно сжечь топливную смесь и получить от этого процесса максимальную отдачу, которая выражается в мощности, приемистости и скорости.

В системе зажигания карбюраторного двигателя автомобиля помимо изначально установленного раннего угла опережения зажигания (0-5 градусов) имеется несколько устройств позволяющих автоматически сделать угол опережения более ранним в зависимости от роста нагрузки на двигатель (например, центробежный и вакуумный регуляторы опережения зажигания).

В системе зажигания инжекторного двигателя определением оптимального угла опережения зажигания при работе двигателя автомобиля «заведует» электронный блок управления (ЭБУ) системы управления двигателем. Он рассчитывает насколько раньше выставить зажигание по данным, полученным от датчиков (ДПКВ, ДС и пр.).

При возникновении некоторых проблем в работе двигателя автомобиля можно считать слишком раннее зажигание неисправностью. Далее разберемся как самостоятельно понять имеется ли слишком раннее зажигание (диагностируем неисправность) или нет.

Признаки неисправности: слишком раннее зажигание

Несколько признаков при появлении которых имеет смысл проверить угол опережения зажигания и работу устройств, отвечающих за его увеличение-уменьшение.

• Двигатель запускается с трудом или не запускается вовсе

Возможно даже обратное вращение коленчатого вала после выключения зажигания.

• Неустойчивые обороты холостого хода двигателя

На карбюраторном двигателе обороты ХХ могут не поддаваться регулировке регулировочными винтами карбюратора.

• Вялый разгон и динамика автомобиля в движении

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

• Детонация в двигателе («стучат» пальцы)

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

• «Стреляет» в глушитель при работе двигателя на холостом ходу

Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

• Черный дым из глушителя при работе на холостых

Повышенное дымление из глушителя, вызванное догоранием остатков топлива в выпускном тракте.

• Черный нагар на свечах зажигания

При котором свечи зажигания периодически выходят из строя.

• Повышенный расход топлива двигателем автомобиля

Двигателю приходится расходовать больше энергии для преодоления негативных последствий раннего зажигания, поэтому расход топлива может увеличиться значительно.

Примечания и дополнения

— Для самостоятельного устранения неисправности — раннее зажигание, на карбюраторном двигателе придется в первую очередь проверить правильность установки начального угла опережения зажигания, во вторых — проверить исправность и работу вакуумного и центробежного регуляторов опережения зажигания в трамблере системы зажигания автомобиля. В третьих проверить исправность самого распределителя зажигания (трамблера). Как это сделать самостоятельно разберем в наших дальнейших публикациях на канале.

— На инжекторном двигателе определить и отрегулировать угол опережения зажигания просто так не получится. Необходимо специальное диагностическое оборудование.

Метод проверки во время движения автомобиля

Момент зажигания установлен правильно, если при движении автомобиля по ровной дороге со скоростью 45—50 км/ч резкое до отказа нажатие на газ вызывает незначительные и недолгие детонационные стуки в двигателе. Отсутствие стуков свидетельствует о позднем зажигании.

В этом случае необходимо ослабить крепление распределителя на двигателе и повернуть его рукой против направления вращения ротора на одно-два деления шкалы октан-корректора в сторону опережения (+), а при сильных детонационных стуках, указывающих на раннее зажигание, поворачивают по направлению вращения кулачка в сторону запаздывания (-). Регулировкой установки зажигания следует добиться устойчивой работы двигателя автомобиля, после чего вновь закрепить корпус распределителя на двигателе.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:

• мотор заводится с трудом;
• повышенный уровень расхода топлива;
• мотор не может развить мощность;
• в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
• мотор слабо реагирует на нажатие педали газа;
• ДВС перегревается;
• мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

Из-за того, что бензиновая смесь воспламенилась рано, поршень испытывает большую силу против его движения. Это уменьшает ресурс коленвала, поршней, шатуна и пальцев.

По признакам раннее зажигания можно определить по следующим пунктам:

1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
2. Обороты холостого хода плавают, наблюдается нестабильность работы.
3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

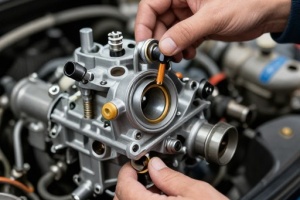

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:

1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
2. Расход топлива выше нормы.
3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

В чем разница между LSPI и детонацией?

Стук или звон, который многим знаком по классическим автомобилям, также является неконтролируемым сгоранием топлива. Именно поэтому многие механики ставят знак равенства между преждевременным воспламенением на малых оборотах и детонацией.

Впрочем, оба явления отличаются в некоторых нюансах:

• Детонация в основном распознается по характерному звону двигателя и обычно предотвращается системой контроля детонации (она сдвигает время зажигания на более позднее). LSPI часто не воспринимается водителями акустически, потому что это происходит очень неравномерно. Также ее нельзя избежать, переместив момент зажигания;
• В отличие от детонации, LSPI происходит не на высоких скоростях, а на более низких диапазонах скоростей и оборотах. Кроме того, преждевременное зажигание обычно происходит, когда двигатель холодный;
• LSPI обычно гораздо сильнее действует на мотор, чем детонация. При этом явлении на мощных малолитражках происходит серьезно более мощный взрыв топлива (его воспламенение);
• LSPI возникает задолго до фактической точки зажигания воздушно-топливной смеси, в тот момент, когда поршень все еще находится на пути к верхней мертвой точке (ВМТ), то есть в тот момент, когда давление продолжает расти. Детонация же обычно происходит, когда поршень уже прошел ВМТ и камера сгорания снова становится больше, снижая давление.

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Популярный прибор, с помощью которого выставляют зажигание — это стробоскоп. Со стробоскопом настройка получается точнее. Но, если его нет, то настраивают с помощью контрольной лампочки.

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Сейчас мы начали разбирать силовые автомобильные агрегаты. Напишите, пожалуйста, в комментариях, какой у автомобиль и с каким двигателем. Позже будут выходить материалы по таким двигателям с полезной информацией, например, если порвется ремень ГРМ, погнутся ли клапана, также технические характеристики, устройство, на каких машинах ставятся такие моторы и т.д. Мы уже рассмотрели двигатели ZC завода Honda, 3UZ-FE, 3S-FE, 1AZ-FE.

Настройка стробоскопом

1. Запустить мотор, нагреть его до рабочей температуры и заглушить.
2. Подключить стробоскоп к сети автомобиля.
3. Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
4. Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
5. Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
6. Свет стробоскопа направить на шкив коленвала ДВС.
7. Теперь завести двигатель и оставить работать на холостых оборотах.
8. Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
9. При совпадении меток, затянуть гайку.

Как выставить зажигание контрольной лампочкой

1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
3. Теперь надо ослабить гайку трамблера.
4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).
5. Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
6. После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.

Проблема раннего зажигания

• Ранее зажигание чревато падением мощности мотора. Когда смесь воспламеняется раньше определённого срока, это приводит к неправильному воздействию силы газов, возникших при сгорании смеси. Она действует навстречу поршню в момент, когда он движется к ВМТ. При этом уровне регулировки нередко возникает детонация. Стоит отметить, что на нагрузочных режимах при выставлении оптимального угла зажигания может также происходить взрывное воспламенение смеси. Чтобы избежать этого угол опережения следует выставлять чуть-чуть больше по отношению к реальному значению.

• Позднее зажигания помимо ухудшения мощности силового агрегата приводит к чрезмерным нагрузкам детали мотора. Снижение КПД объясняется тем, что горючая смесь не успевает полностью сгореть в тот промежуток, когда поршень находится в положении ВМТ. Рабочая среда продолжает воспламеняться при движении поршня вниз, что вызывает падение эффективности и нагрев системы. Определить перегрев можно с помощью впускного трубопровода. Его температура будет выше нормы из-за того, что часть смеси будет догорать при выпуске.

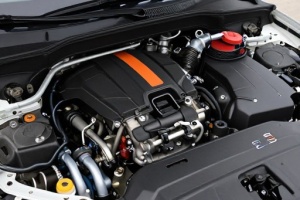

Подготовка к установке

Все операции по изменению угла зажигания, как и его проверке, проводятся на ХХ. Частота вращения коленвала должна быть в диапазоне от 820-900 оборотов в минуту. Оптимальный угол наклона момента зажигания находится в пределах от -1 до +1 градуса относительно самой верхней мёртвой точки. Последствия неправильного угла зажигания приводят к падению мощности, повышенному расходу топлива или перегреву системы. Для проверки момента зажигания нужно демонтировать резиновую заглушку. В качестве ориентиров оптимального угла используются пометки (чёрточки) на маховике и шкале люка кратера сцепления.

Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель. Этот метод самый простой:

1. Завести мотор.
2. Ослабить гайку трамблера.
3. Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
4. После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.

Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой. В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.

Для точности диагностики, надо:

1. Сначала прогреть мотор.
2. Затем разогнаться до скорости 45 км/час.
3. Включить 4 скорость и до конца нажать на педаль газа.
4. При этом, оцениваем как ведет себя двигатель, детонирует или нет.
5. Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.

• Если детонация быстро не исчезает, то получилось раннее зажигание.
• Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата. Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.

Регулировка зажигания ВАЗ 2101 — 2107

На отечественных карбюраторных автомобилях время от времени возникает необходимость регулировки зажигания. Как можно узнать о том, что зажигание сбилось, или выставлено неправильно? Попробуйте при движении на высшей передаче, на минимальных оборотах ( 40- 50 км на четвертой передаче) резко продавить педаль газа. В случае если из под капота вы слышите звонкий малоприятный звук, похожий на металлический — это указывает на детонацию ( неправильное сгорание топлива). Детонация вызвана либо слишком ранним зажиганием, либо топливом плохого качества. Позднее зажигание проявляется в тряске при глушении двигателя. Вы глушите мотор, но у него не получается остановится, бывают случаи когда мотор может потрясти раз десять — тряски не должно быть совсем! — это позднее зажигание.

Что делать если вы выявили ранее, или позднее зажигание? Вам как владельцу классического ВАЗ понадобится ключ на 13 и даже если вы делаете это впервые — не волнуйтесь — это очень просто. Для регулировки возьмите ключ и ослабьте болт крепления трамблера, так чтобы вы могли его вращать.

В случае если ваш автомобиль трясется при глушении, вам необходимо сделать зажигание более ранним. Вы уже ослабили болт крепления трамблера, попробуйте его незначительно повращать: вправо -влево, обратите внимание, что стоя у левого крыла машины и поворачивая трамблер против часовой стрелки — вы делаете зажигание более ранним и при этом мотор работает громче и более ровно. При регулировке в абсолютном большинстве случаев достаточно провернуть трамблер на пару миллиметров, или даже пол миллиметра — не нужно его крутить сантиметрами. Итак вы немножко опередили зажигание и зажали обратно болт трамблера. Попробуйте завести. При раннем зажигании машина лучше заводится, пробуйте глушить — машина больше не трясется? Если нет, то это говорит о том, что зажигание больше не позднее, если все еще немножко встряхивает — опередите еще немножко. После того как машина перестала трястись вам следует выехать на шоссе и проверить не слишком ли вы опередили зажигание. Для проверки выезжаете на дорогу, включаете повышенную передачу на низких оборотах и резко утапливаете педаль в пол. Если звонких звуков детонации нет — зажигание выставлено нормально, но если вы слышите звон детонации, следует немножко запознить зажигание. Для того, чтобы запознить зажигание следует снова ослабить болт трамблера, а сам трамблер прокрутить в обратную сторону — по часовой стрелке. Не увлекайтесь, регулировку выполняйте по 1-2 миллиметра. После установки более позднего зажигания — заглушите машину на холостом ходу — ее не должно трясти ( повторюсь, тряска — это чрезмерно позднее зажигание), если тряски нет — выезжаете и проверяете на детонацию.

После выставления угла зажигания следует подправить холостой ход, о этом вы можете прочитать в статье о настройке холостого хода на классическом ВАЗ.

В кратце о настройке холостого хода: с помощью болта регулировки качества смеси вам следует добиться максимально громкой и устойчивой работы двигателя, а затем болтом количества понизить обороты до тех пор, пока работа мотора будет оставаться стабильной.

Создатель , Денис

ПОСМОТРИ и ЭТО)
