Как измерить температуру мультиметром

06.11.2018

11269

Полезное, Ремонт

Датчик температуры охлаждающей жидкости (ДТОЖ) не так прост, как может показаться на первый взгляд. Многие думают, что он отвечает только за включение/выключение вентилятора охлаждения и отображение температуры ОЖ на приборной панели. Поэтому, при неисправностях двигателя, не обращают на него особого внимания. Именно поэтому я решил написать эту статью и рассказать в ней о всех признаках неисправности ДТОЖ.

Но для начала небольшое пояснение. Датчиков температуры ОЖ два (в некоторых случаях 3) — один дает сигнал стрелке на приборной панели, второй (2-х контактный) — контроллеру. Далее будет идти речь только об втором датчике, который передает информацию ЭБУ.

И так, первый признак — плохой запуск двигателя на холодную. Как это происходит — двигатель запускается и сразу же глохнет. Более-менее работает только с подгазовкой. После прогрева эта проблема уходит. Почему это может происходить? Датчик температуры ОЖ может подавать в контроллер не верные показания. К примеру, что двигатель уже прогрет (температура 90+ градусов). Для запуска холодного двигателя, как известно, нужно больше топлива, чем для горячего. А так как ЭБУ «думает», что двигатель горячий, то и дает ему мало топлива. От этого и плохой запуск на холодную.

Второй признак — плохой запуск двигателя на горячую. Здесь все с точностью наоборот. ДТОЖ может все время подавать заниженные показания, т.е. «говорить» контроллеру, что двигатель холодный. Для холодного запуска это нормально, а вот для горячего — плохо. Горячий мотор попросту будет заливать бензином. Здесь, кстати, может появляться ошибка P0172 — богатая смесь. Проверьте свечи зажигания — они должны быть в черном нагаре.

Третий признак — повышенный расход топлива. Это последствие, которое вытекает из 2-го признака. Если двигатель заливает бензином, то естественно вырастет и расход.

Четвертое — хаотичное включение вентилятора охлаждения. Т.е. двигатель работает вроде бы нормально, только иногда ни с того, ни с сего может включиться вентилятор. Это уже прямой признак неисправности датчика температуры охлаждающей жидкости. Датчик может давать скачкообразные показания. Т.е. если реальная температура ОЖ повысилась на 1 градус, датчик может «сказать», что она повысилась на 4 градуса или же вообще не среагировать. Так вот, если температура включения вентилятора 101 градус, а реальная температура ОЖ 97 градусов (рабочая), то, перескочив на 4 градуса, датчик «скажет» ЭБУ, что температура уже 101 градус и пора включать вентилятор.

Хуже, если происходит наоборот — датчик иногда может занижать показания. Температура ОЖ может уже дойти до температуры кипения, а датчик будет «говорить», что температура в норме (к примеру, 95 градусов) и поэтому ЭБУ не будет включать вентилятор. Таким образом вентилятор может включится, когда двигатель уже закипел или же вообще не включиться.

Что такое датчик температуры охлаждающей жидкости (ДТОЖ)?

Назначение

Датчиков в автомобиле существует множество. Все они контролируют работу различных систем автомобиля и его двигателя. Если датчики выдают некорректные показания, то работоспособность автомобиля ставится под угрозу. То же самое можно сказать и о ДТОЖ.

ДТОЖ предназначен для поддержания стабильной работы двигателя внутреннего сгорания (далее ДВС). За счёт ДТОЖ автомобиль быстрее прогревается и меньше достигает слишком высоких температур. Некоторые путают ДТОЖ с датчиком указателя температуры охлаждающей жидкости. Это — два совершенно разных прибора. ДТОЖ предоставляет свои показания электронному блоку управления двигателем, а второй датчик уведомляет водителя о температуре рабочей жидкости в системе охлаждения. Выход из строя второго датчика не приводит к серьёзным последствиям в отличие от первого.

Говоря о ДТОЖ, следует также упомянуть о назначении системы охлаждения двигателя, так как работа этих двух агрегатов неразрывно связана. Чаще всего используется жидкостная система охлаждения, главной задачей которой является отведение тепла от двигателя. Кроме этого, система также несёт функции охлаждения масла в системе смазки, воздуха, который циркулирует в системе турбонаддува, отработавших газов, рабочей жидкости коробки передач. Также у неё имеется функция нагревания воздуха в системах вентиляции и отопления.

Работа столь важной системы автомобиля напрямую зависит от такой маленькой детали, как ДТОЖ. Поэтому не стоит недооценивать датчик и пренебрегать его диагностикой.

Устройство и принцип работы

ДТОЖ по своему устройству напоминает резистор. Конструкция датчика предусматривает изменение его сопротивления электрическому току при колебаниях температуры окружающей среды. Эти изменения фиксируются и используется для подачи команд ДВС.

Предшественниками современных ДТОЖ были термореле. Термореле были установлены в системах впрыска. Когда контакты находились в открытом положении, двигатель нагревался. Если контакт замыкался — значит двигатель уже достаточно прогрелся (достиг рабочей температуры). В основе устройства современных ДТОЖ лежит термистор, который и устанавливает зависимость сопротивления от температуры. В основе термистора лежат оксиды кобальта и никеля. При росте температуры в этих веществах растёт количество свободных электронов, за счёт чего и падает сопротивление.

Некоторые термисторы в ДТОЖ характеризуются отрицательным температурным коэффициентом. При этом термистор выдаёт максимальные показатели при холодном двигателе. На датчик подаётся напряжение около 5 вольт. После этого по мере прогревания силового агрегата сопротивление понижается. Электронный блок управления (далее ЭБУ) двигателем следит за изменением напряжения и рассчитывает температуру жидкости. После нагревания двигателя ЭБУ начинает обеднять топливную смесь. Неисправность ДТОЖ может также привести к ошибочному обогащению топливной смеси. Результатом этого будет усиленное загрязнение атмосферы и преждевременный выход из строя свечей.

Если количество оборотов двигателя при запуске будет недостаточным — может произойти остановка двигателя. Уплывающая команда ЭБУ на повышение оборотов может это предотвратить. Для поддержания управляемости в процессе запуска двигателя клапан рециркуляции должен быть закрыт до тех пор, пока двигатель не достигнет своей установленной рабочей температуры. Здесь результатом неисправности ДТОЖ будут плавающие обороты двигателя. Двигатель при этом тоже может остановиться. Угол зажигания также зависит от функционирования датчика, так как этот параметр регулируется системой. Выброс вредных газов при такой регулировке значительно снижается. В конечном итоге мощность и тяга двигателя, а также уровень потребления топлива напрямую зависят от работы ДТОЖ.

Это интересно: Как определить точный размер шин автомобиля? Расшифровка 5 маркировочных обозначений

Таким образом, ДТОЖ очень важен для корректного функционирования автомобиля.

Место установки датчика

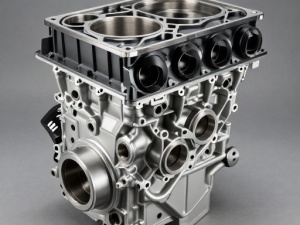

Где находится датчик температуры охлаждающей жидкости в автомобиле? У разных моделей место установки ДТОЖ различается. Чаще всего он устанавливается в головке блока цилиндров возле корпуса термостата или на нём. Обязательным является расположение датчика возле отводящего патрубка, по которому охлаждающая жидкость поступает обратно в радиатор. Такое расположение необходимо для точности передачи данных в ЭБУ.

Виды датчиков

ДТОЖ классифицируются по принципу зависимости от изменения сопротивления:

1. ДТОЖ с отрицательным температурным коэффициентом. Принцип работы таких датчиков заключается в том, что внутреннее сопротивление уменьшается по мере роста температуры и наоборот.
2. ДТОЖ с положительным температурным коэффициентом. Принцип работы противоположен предыдущей разновидности датчиков. В этих датчиках сопротивление увеличивается при росте температуры.

В настоящее время наиболее популярен первый тип датчиков. Иногда в автомобиле встречаются сразу два датчика: основной и дополнительный.

Основной датчик выполняет функцию передачи значения температуры на ЭБУ, а дополнительный — включение вентилятора.

Виды датчиков

Датчик температуры ОЖ может быть двух типов:

• Механический;
• Цифровой.

Механический датчик — простейшее устройство, передающее параметры изменения электрического сопротивления за счёт электрических сигналов. Данный датчик соединён с указателем температуры на приборной панели автомобиля, а этот указатель, как правило, является одометром со стрелкой и делениями в градусах. С данным узлом в связке работает реле, которое замыкаясь, включает вентиляторы. Механические датчики стоят практически на всех карбюраторных автомобилях.

Это интересно: Причины закоксованности ДВС

Цифровой датчик очень похож с виду и по конструкции на механический, только сигналы он подаёт не напрямую на вентилятор и приборную панель, а на электронный блок управления. ЭБУ оснащён процессором, который анализируя все поступающие сигналы, сам раздаёт команды системам охлаждения и зажигания, а также выводит показания температуры на панель приборов.

Ещё датчики бывают :

• Магнитные;
• Биметаллические;
• Капиллярные (в современных автомобилях не применяются).

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Датчик приближения в смартфоне — как настроить?

В разных операционных системах и графических оболочках эти параметры располагаются чаще всего в настройках вызовов. К примеру, если открыть окно набора и нажать на значок меню, то можно сразу перейти к нужным опциям:

В случае с Xiaomi (MIUI 10) – открываем перечень системных приложений, выбираем «Телефон», далее переходим к пункту «Входящие вызовы» и активируем переключатель:

Как включить – разобрались. Но что делать, если не работает или функционирует неправильно? Переходим к следующей главе обзора.

Причины возникновения неисправностей

Поломка ДТОЖ достаточно редко беспокоит автолюбителей вследствие своей простой конструкции. Но причин выхода из строя всё же достаточно. Использование некачественного антифриза и моторного масла приводит к разрушению поверхности ДТОЖ. Чувствительный элемент датчика может покрываться осадком в виде кристаллов. Причина может крыться и в производственном браке. Не стоит покупать ДТОЖ на барахолках и различных дешёвых рынках автозапчастей. ДТОЖ, купленный на таком рынке, зачастую не будет отвечать заявленным параметрам и малейшие повреждения приведут к выходу датчика из строя. Утечка антифриза может привести к износу прокладки. Скачок напряжения в бортэлектросети и коррозия контактов также могут быть причиной выхода из строя датчика.

Проверка работоспособности датчика температуры охлаждающей жидкости

Необходимые инструменты и оборудование

Для процедуры проверки, снятия и замены датчика вам понадобятся следующие инструменты:

• ключ на 19;

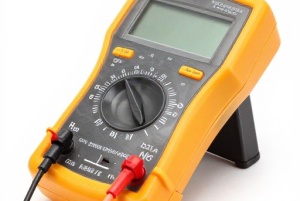

• мультиметр;
• ёмкость, в которую вы будете сливать охлаждающую жидкость (подойдёт обычное ведро);
• электрический чайник для нагрева воды;
• термометр;
• ёмкость для горячей жидкости (подойдёт стакан или маленькое ведро).

Порядок проверки

Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.

Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.

Это интересно: Где выгоднее купить новый автомобиль: цены на Шевроле-Круз универсал

Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.

Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.

Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.

Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления. Затем опустите ДТОЖ в воду и проведите измерения. Затем ёмкость с холодной водой нагревается до 15, 20, 25 градусов, а полученные результаты измерений фиксируются. Если результаты не совпали с эталонными — потребуется замена.

Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.

В качестве примера ниже приведена таблица зависимости температуры от сопротивления.

Как проверить ДТОЖ

В первую очередь нужно помнить, что для того, чтобы правильно указывать температуру охлаждающей жидкости, датчик должен быть погружен в эту самую жидкость. А потому, регулярно проверяйте наличие хладагента и его уровень в системе. Это, пожалуй самое первое, что следует предпринять при возникновении подозрения на неадекватную работу данного измерителя.

Если же с уровнем антифриза в системе охлаждения, полный порядок, то возможно окислены контакты или имеются другие нарушения в подключении датчика температуры охлаждающей жидкости. Проверить его подключение можно и самостоятельно. Как правило, но не всегда, такой датчик устанавливается рядом с термостатом. В некоторых двигателях, ДТОЖ не один. Поэтому, уточните количество датчиков и их расположение, правильные именно для вашего автомобиля. Когда же вы нашли датчик температуры охлаждающей жидкости и установили, что с его подключением все в порядке, нужно проверить само устройство. Для этого, ДТОЖ необходимо демонтировать, поскольку проверять его нужно при помощи погружения в стакан с кипятком.

И так, берете свой датчик, опускаете его в стакан с кипятком и замеряете сопротивление на выходе. В общем-то, каких-то единых показателей изменения сопротивления не существует. Датчики для разных машин, от различных производителей, будут показывать различные перепады сопротивления. Правильные величины при тех или иных температурах, конкретно для вашего датчика, нужно найти в интернете.

Соответственно, если показатели сопротивления датчика и эталонные величины совпадают или имеют минимальную погрешность, значит датчик температуры охлаждающей жидкости, вполне исправен. Ну а если показатели сопротивления различаются — датчик требуется заменить. Собственно сама его конструкция, как и принцип работы, не предусматривают какого-либо ремонта. Поэтому, других альтернатив просто нет.

Замена датчика температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости легко проводится самостоятельно. Перед заменой необходимо предварительно слить охлаждающую жидкость в подготовленную ёмкость. Далее выполняется демонтаж старого датчика. ДТОЖ вкручен в специальное отверстие с резьбой. Выкрутите и извлеките его, а затем в обратном порядке установите новый датчик. Перед монтажными работами уточните в инструкции по эксплуатации автомобиля точное расположение датчика.

После приобретения нового датчика рекомендуется проверить его на предмет брака методами, описанными выше. Перед вкручиванием нового датчика в посадочное место резьбу рекомендуется обработать герметиком. После установки нового датчика к нему подсоединяется проводка. Затем охлаждающая жидкость в системе должна быть доведена до нормы. То есть недопустимы протекания жидкости. Убедившись в их отсутствии, можно запускать двигатель.

По какой причине может возникнуть неисправность датчика температуры

Конструкция датчика температуры ОЖ достаточно простая, поэтому сами датчики ломаются очень редко, но различные сбои происходят довольно часто. Причины сбоев таковы:

• Использование в системе охлаждения некачественного антифриза. Часто многие водители заливают в систему охлаждения антифриз неизвестных производителей, а иногда даже и «ТОСОЛ». Использование таких жидкостей ведёт к образованию налёта в системе охлаждения. Покрываясь этим налётом, материал датчика может изменить свою структуру и подавать неверные сигналы. Как правило, температура начинает фиксироваться более низкая, чем в реальности. В результате вентиляторы включаются с опозданием, и некоторое время двигатель работает без надлежащего охлаждения;
• Некачественный датчик. Многие безоговорочно верят уверениям продавца, что в такой простой детали брак в принципе невозможен и покупают датчики от неизвестных китайских производителей. Хотя китайцы мастера маскировать дешёвые материалы под более дорогие путём их покраски или напыления. Да и кустарное производство не в состоянии обеспечить точность изготовления детали. Такой датчик, не сработав вовремя, запросто может привести к выходу из строя радиатора охлаждения двигателя;
• Течь радиатора через сорванную резьбу или неплотно закрученный датчик. Не стоит забывать, что материал радиатора довольно мягкий и закручивать его с чрезмерным усилием не стоит. Не докручивать также не следует. Повреждение прокладки тоже может привести к утечке;
• Неполадки в работе электрики. Это самая распространённая причина некорректной работы датчика. Ошибку в работе может спровоцировать множество факторов, от резких скачков напряжения до банального окисления контактов. Любая проверка датчика должна включать в себя действия по проверке состояния контактов;
• Нестабильная работа термостата.

Это интересно: Принцип работы ДВС

Прежде чем будет проведена замена датчика температуры охлаждающей жидкости, нужно чётко определить симптомы неполадки, сломался ли сам датчик или это неполадки в работе электрики. Для этого отсоединяем датчик и проверяем его с помощью обычного мультиметра.
