Датчик температуры ВАЗ-2106: устройство, принцип работы, замена

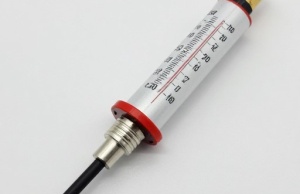

Устройство

Если рассматривать устройство, то существуют два типа температурных датчиков. Первый представляет собой терморезистор. Это термический резистор, у которого при повышении или понижении температуры меняется сопротивление. Термистор находится внутри металлического корпуса с резьбой. На корпусе имеется хвостовая пластиковая часть. В задней части установлены контакты. Один контакт (плюсовой) имеется на хвостовой части. Он идет на приборную панель. Роль второго контакта выполняет корпус – он соединяется с общей массой.

Второй тип датчика представляет собой специальной контактор с биметаллической пластиной внутри. Последняя, в зависимости от нагрева тосола, замыкается или размыкается.

Первый датчик температуры ВАЗ-2106 используется только для того, чтобы выводить данные о нагреве тосола в системе охлаждения. С ростом температуры, меняется сопротивления датчика. Определенное напряжение подается к шкале приборов. Устройство устанавливается в блоке цилиндров двигателя в каналах системы охлаждения.

Второй температурный датчик устроен немного иначе. Он тоже реагирует на температуру тосола или антифриза, но предназначен для включения электровентлиятора на радиаторе. Устанавливается данный датчик на радиаторе.

Исторический экскурс

Автомобиль ВАЗ 2103 представлял собой люксовую версию ВАЗ 2101, которую в ходе общего плана по выпуску автомобилей на заводе в Тольятти изначально планировали к выпуску. Именно поэтому:

  1. Узлы и детали автомобилей на 80% унифицированы;
  2. Внешний облик различен согласно концепции развития модели класса «люкс».


Прародитель семейства Жигулей – Fiat 125

Цена на ВАЗ 2103 была выше как раз благодаря улучшениям в интерьере и экстерьере. Но за счет полной унификации деталей двух моделей, себестоимость автомобилей была практически равной.

Справочно: Fiat 124 как прототип ВАЗ 2101 и Fiat 125 – как платформа ВАЗ 2103 по требованию отечественных инженеров были основательно доработаны итальянской стороной.

Читайте также об особенностях схемы электропроводки ВАЗ 2101.

Внешние перемены

Изменения внешнего облика привели к тому, что проводка ВАЗ 2103 кардинально переработана. В частности:

  1. Применение сдвоенных фар головного света потребовало дополнительного жгута проводов в передней части автомобиля;
  2. Стоп-сигналы блочного типа также потребовали модернизации проводки в задней части авто;
  3. Повторители поворотов располагались на концах крыльев, а на лицевой части они дублировались в одном блоке с габаритными огнями. Соответственно, и электропроводка на ВАЗ 2103 была доработана с учетом этих изменений.


Изменение внешности затронуло и электросхему – проводка на ВАЗ 2103 переработана

Внутренние различия электросхем

В отличие от стандарта «норма», на моделях класса «люкс» к которому относился ВАЗ 2103, требовалось увеличение функциональности. В частности:

  1. Установка электрического омывателя лобового стекла потребовало модернизации электрического блока управления стеклоочистителями на рулевой колонке;
  2. На шкале приборов добавлен электронный тахометр, а сама шкала приборов претерпела визуальные изменения;
  3. Появились дополнительные контрольные лампы и электрические часы на торпедо;
  4. Установка аварийной сигнализации в комплектации ВАЗ 2103 стало нормой (на ВАЗ 2101 ее не устанавливали).


Электропроводка ВАЗ 2103: схема аварийной сигнализации и указателей поворотов

На фото представлены:

  1. Коричневым цветом показана цепь от клеммы АКБ «+» через генератор (клемма «30») и блок предохранителей (№6) на замок зажигания (контакт 30/1);
  2. Синим и черным цветами показана цепь от кнопки включения аварийной сигнализации (контакт №1 клеммной колодки) на трехрычажный подрулевой переключатель и дальше через замок зажигания (контакт 15) и блок плавких предохранителей (№10) на подфарники и боковые повторители поворотов;
  3. Розовым цветом показана цепь от реле прерывателя на кнопку включения аварийной сигнализации и трехрычажный подрулевой переключатель.

Читайте также об особенностях унификации электропроводки Нива 21213.

Принцип работы

Для нормальной работы датчика температуры охлаждающей ВАЗ-2106 требуется напряжение в 5 В. Так как термистор имеет отрицательный температурный коэффициент, то по мере повышения нагрева тосола, сопротивление на датчике будет падать. Соответственно, будет снижаться и напряжение. По уровню падения напряжения панель приборов определяет температуру.

Датчик температуры ВАЗ-2106: устройство, принцип работы, замена

В разных моделях ВАЗ датчик может находиться в различных местах – в ГБЦ, в корпусе термостата или же на его корпусе. Обязательно элемент располагают в районе отводящего шланга, который нужен для прохода жидкости в радиатор. В ВАЗ-2106 ДТОЖ можно обнаружить в головке блока цилиндров.

Подключение

Подключение датчика температуры ВАЗ-2106 предельно простое. На хвостовой части ДТОЖ, вкрученного в блок цилиндров, имеется единственный контакт. Его соединяют с проводом, идущим к приборной панели. Он имеет соответствующую клемму. Для подключения достаточно соединить клемму с контактом на датчике, и тогда приборная панель будет показывать нагрев охлаждающей жидкости, а значит, и температуру двигателя.

Датчик температуры ВАЗ-2106: устройство, принцип работы, замена

Электрическая схема ВАЗ-2106 (выпуска 1976-1987 гг.)

Электрическая схема ВАЗ-2106 (выпуска 1976-1987 гг.)

Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.
Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.

электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг
Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг. 1 – передние фонари; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – реле контрольной лампы заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 – реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – звуковые сигналы; 12 – электродвигатель вентилятора системы охлаждения двигателя; 13 – датчик включения электродвигателя вентилятора; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 – электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик контрольной лампы давления масла; 23 – датчик контрольной лампы уровня тормозной жидкости; 24 – электродвигатель стеклоочистителя; 25 – электродвигатель омывателя ветрового стекла; 26 – реле включения звуковых сигналов; 27 – реле включения электродвигателя вентилятора; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – выключатель стоп-сигнала; 34 – штепсельная розетка для переносной лампы; 35 – электродвигатель отопителя; 36 – добавочный резистор электродвигателя отопителя; 37 – часы; 38 – переключатель электродвигателя отопителя; 39 – лампа освещения вещевого ящика; 40 – прикуриватель; 41 – выключатель аварийной сигнализации; 42 – выключатель освещения приборов; 43 – лампа сигнализатора недостаточного уровня тормозной жидкости; 44 – трёхрычажный переключатель; 45 – выключатель зажигания; 46 – выключатель света заднего хода; 47 – выключатель наружного освещения; 48 – выключатели плафонов, расположенные в стойках передних дверей; 49 – выключатели фонарей сигнализации открытых передних дверей; 50 – фонари сигнализации открытых передних дверей; 51 – выключатели плафонов, расположенные в стойках задних дверей; 52 – выключатель контрольной лампы стояночного тормоза; 53 – плафоны освещения салона; 54 – указатель уровня топлива с контрольной лампой резерва; 55 – указатель температуры охлаждающей жидкости; 56 – указатель давления масла с контрольной лампой недостаточного давления; 57 – тахометр; 58 – контрольная лампа стояночного тормоза; 59 – контрольная лампа заряда аккумуляторной батареи; 60 – контрольная лампа воздушной заслонки карбюратора; 61 – контрольная лампа габаритного света; 62 – контрольная лампа указателей поворота; 63 – лампа сигнализатора дальнего света фар; 64 – спидометр; 65 – выключатель контрольной лампы воздушной заслонки карбюратора; 66 – реле-прерыватель контрольной лампы стояночного тормоза; 67 – задние фонари; 68 – фонари освещения номерного знака; 69 – датчик указателя уровня и резерва топлива; 70 – лампа освещения багажника; 71 – задний противотуманный фонарь*.
Порядок условной нумерации штекеров в колодках: а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; б – реле прерывателя аварийной сигнализации и указателей поворота; в – трёхрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Цитата

Признаки неисправности

Датчик температуры ВАЗ-2106 – это практически безотказное устройство. Конструкция его очень проста. Отсюда и такая надежность. Но даже с ним у автомобилистов могут возникать проблемы. Надежность современных запасных частей оставляет желать лучшего.

Проблемы с датчиком сводятся к нарушению показаний, нарушению градуировки и сопротивления. Но единственная неприятность – это риск перегрева двигателя, так как водитель не видит реальной температуры. На инжекторных авто вред от поломанного датчика будет значительно больше – там датчик связан еще и с ЭБУ, и от температуры двигателя зависят пропорции смесеобразования.

Если говорить о другом датчике температуры ВАЗ-2106, отвечающем за включение вентилятора, то его неисправность может привести к плачевным последствиям. Из-за превышенной температуры его включения, вентилятор вовремя не сработает. Для того, чтобы ГБЦ перегрелась и начала деформироваться, нужно, чтобы температура поднялась лишь на пару градусов от нормы. Вторая неисправность, которая может привести к отсутствию показаний на приборной панели – это обрыв проводки до датчика.

Как проверить?

Так как датчик температуры охлаждающей жидкости ВАЗ-2106 устроен крайне просто, то и способы его диагностики предельно просты. Но прежде, чем диагностировать элемент, следует осмотреть проводку и ее целостность. Можно также проверить, приходит ли напряжение на датчик.

Датчик температуры ВАЗ-2106: устройство, принцип работы, замена

Самый точный способ проверки работоспособности – это замер сопротивления с использованием мультиметра. Но в процессе измерений элемент придется кипятить в воде. По мере изменения температуры, сопротивление датчика будет меняться. Но так как в ВАЗ-2106 ДТОЖ ни на что не влияет, то проще просто заменить неисправный элемент. Тем более, его цена не выше двухсот рублей.

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

  1. передние фонари
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле лампы сигнализатора заряда аккумуляторной батареи
  5. реле включения ближнего света фар
  6. реле включения дальнего света фар
  7. стартер
  8. генератор
  9. наружные фары
  10. внутренние фары
  11. датчик включения электродвигателя вентилятора
  12. электродвигатель вентилятора системы охлаждения двигателя
  13. звуковой сигнал
  14. катушка зажигания
  15. распределитель зажигания
  16. свечи зажигания
  17. электромагнитный клапан карбюратора
  18. датчик указателя температуры охлаждающей жидкости
  19. подкапотная лампа
  20. выключатель света заднего хода
  21. датчик указателя давления масла
  22. датчик сигнализатора недостаточного давления масла
  23. датчик сигнализатора недостаточного уровня тормозной жидкости
  24. моторедуктор очистителя ветрового стекла
  25. коммутатор *
  26. электродвигатель омывателя ветрового стекла
  27. реле включения электродвигателя вентилятора **
  28. регулятор напряжения
  29. реле-прерыватель очистителя ветрового стекла
  30. дополнительный блок предохранителей
  31. основной блок предохранителей
  32. реле-прерыватель аварийной сигнализации и указателей поворота
  33. реле включения обогрева заднего стекла ***
  34. выключатель стоп-сигнала
  35. штепсельная розетка для переносной лампы ****
  36. добавочный резистор электродвигателя отопителя
  37. электродвигатель отопителя
  38. переключатель электродвигателя отопителя
  39. часы
  40. лампа освещения вещевого ящика
  41. прикуриватель
  42. выключатель аварийной сигнализации
  43. регулятор освещения приборов
  44. лампа сигнализатора уровня тормозной жидкости
  45. трехрычажный переключатель
  46. выключатель зажигания
  47. выключатель обогрева заднего стекла ***
  48. выключатель заднего противотуманного фонаря
  49. выключатель наружного освещения
  50. выключатели плафонов, расположенные в стойках передних дверей
  51. моторедукторы электростеклоподъемников передних дверей ***
  52. выключатели плафонов, расположенные в стойках задних дверей
  53. выключатель контрольной лампы стояночного тормоза
  54. плафоны освещения салона
  55. указатель уровня топлива с сигнализатором резерва
  56. указатель температуры охлаждающей жидкости
  57. указатель давления масла с сигнализатором недостаточного давления
  58. тахометр
  59. лампа сигнализатора стояночного тормоза
  60. лампа сигнализатора заряда аккумуляторной батареи
  61. лампа сигнализатора воздушной заслонки карбюратора
  62. контрольная лампа габаритного света
  63. лампа сигнализатора указателей поворота
  64. лампа сигнализатора дальнего света фар
  65. спидометр
  66. выключатель сигнализатора воздушной заслонки карбюратора
  67. переключатель электростеклоподъемника левой передней двери ***
  68. реле включения электростеклоподъемников передних дверей ***
  69. переключатель электростеклоподъемника правой передней двери ***
  70. задние фонари
  71. фонари освещения номерного знака
  72. датчик указателя уровня и резерва топлива
  73. колодки, подключаемые к элементу обогрева заднего стекла ***
  74. лампа освещения багажника
  75. задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

  • а — коммутатора
  • б — датчика-распределителя зажигания
  • в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
  • г — реле прерывателя аварийной сигнализации и указателей поворота
  • д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Как заменить элемент?

Для замены датчика температуры двигателя ВАЗ-2106 достаточно охладить мотор, если ранее он был нагрет. В процессе придется выкручивать элемент из рубашки охлаждения ГБЦ, и можно обжечься горячей жидкостью. Датчик имеет резьбу М14. Для того, чтобы его выкрутить, понадобится ключ на 19. Неисправный элемент выкручивается, а на его место вкручивается новый. В некоторых автомобилях перед заменой рекомендуется немного слить охлаждающую жидкость.

Датчик температуры ВАЗ-2106: устройство, принцип работы, замена

Заменить датчик можно на любой, который продается в магазине и походит к резьбе в ГБЦ. Главное, чтобы контакты на элементе были аналогичны штекеру в проводке автомобиля. Тогда все без каких-либо проблем подключится и будет работать.

Электрическая схема ВАЗ-2103

Электрическая схема ВАЗ-2103

Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобиля ВАЗ-2103
Электрическая схема автомобиля ВАЗ-2103.

электрическая схема автомобиля ВАЗ-2103
1 – звуковые сигналы; 2 – фары; 3 – передние фонари; 4 – боковые указатели поворота; 5 – аккумуляторная батарея; 6 – реле контрольной лампы заряда аккумуляторной батареи; 7 – электромагнитный клапан карбюратора; 8 – генератор; 9 – подкапотная лампа; 10 – стартер; 11 – свечи зажигания; 12 – электродвигатель вентилятора системы охлаждения двигателя; 13 – датчик включения электродвигателя вентилятора; 14 – распределитель зажигания; 15 – датчик указателя давления масла; 16 – датчик контрольной лампы давления масла; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – регулятор напряжения; 19 – предохранитель электродвигателя вентилятора; 20 – датчик указателя температуры охлаждающей жидкости; 21 – электродвигатель стеклоочистителя; 22 – катушка зажигания; 23 – электродвигатель омывателя ветрового стекла; 24 – реле включения звуковых сигналов; 25 – реле включения дальнего света фар; 26 – реле включения электродвигателя вентилятора; 27 – колодка для выключателя стеклоочистителя в ножном насосе омывателя (устанавливался до 1980 г.); 28 – реле стеклоочистителя; 29 – штепсельная розетка для переносной лампы; 30 – выключатель стоп-сигнала; 31 – блок предохранителей; 32 – выключатель света заднего хода; 33 – реле-прерыватель указателей поворота; 34 – добавочный резистор электродвигателя отопителя; 35 – электродвигатель отопителя; 36 – часы; 37 – лампа освещения вещевого ящика; 38 – прикуриватель; 39 – переключатель электродвигателя отопителя; 40 – переключатель стеклоочистителя и омывателя ветрового стекла; 41 – переключатель света фар, указателей поворота и звуковых сигналов; 42 – выключатель зажигания; 43 – выключатель освещения приборов; 44 – выключатель наружного освещения; 45 – выключатель фонаря сигнализации открытой передней двери; 46 – фонарь сигнализации открытой передней двери; 47 – выключатели плафонов, расположенные в стойках передних дверей; 48 – выключатели плафонов, расположенные в стойках задних дверей; 49 – плафоны освещения салона; 50 – лампа освещения прибора; 51 – указатель уровня топлива с контрольной лампой резерва; 52 – указатель температуры охлаждающей жидкости; 53 – указатель давления масла с контрольной лампой недостаточного давления; 54 – контрольная лампа стояночного тормоза; 55 – контрольная лампа заряда аккумуляторной батареи; 56 – контрольная лампа воздушной заслонки карбюратора; 57 – тахометр; 58 – контрольная лампа габаритного света; 59 – контрольная лампа указателей поворота; 60 – контрольная лампа дальнего света фар; 61 – спидометр; 62 – выключатель контрольной лампы воздушной заслонки карбюратора; 63 – реле-прерыватель контрольной лампы стояночного тормоза; 64 – выключатель контрольной лампы стояночного тормоза; 65 – задние фонари; 66 – датчик указателя уровня и резерва топлива; 67 – фонарь освещения номерного знака; 68 – лампа освещения багажника; 69 – фонарь света заднего хода; А – схема условной нумерации штекеров в колодках реле-прерывателя и стеклоочистителя ветрового стекла.
