Диагностика датчика положения коленвала и распредвала

Для начала рассмотрим, что же такое датчик положения коленвала. Датчик положения коленчатого вала ВАЗ 2114, как и многих других моделей ВАЗ, это электромагнитное устройство передающее информацию о положении коленвала электронным «мозгам» управления двигателем. Этот датчик очень важен, от него зависит правильная работа форсунок, подающих топливо, и системы зажигания. Ломается он не часто. Но если вы собрались в дальнюю поездку желательно иметь запасной.

Датчик положения коленчатого вала ВАЗ 2114

Типы датчиков

Датчики различаются по принципу действия и конструктивным особенностям.

  • индуктивного типа. Внутри расположен металлический стержень, имеющий на наружном конце магнит. Он предназначен для намагничивания стержня. Вокруг этого стержня намотана обмотка, из медного провода, концы которой выведены в виде разъёмов для подключения проводов. Принцип работы датчика положения коленчатого вала индуктивного типа: при нахождении стального предмета рядом со стержнем на выводах появляется сигнал.
  • принцип работы датчика коленвала следующего типа немного другой. Внутри у него расположен датчик холла. При поднесении к нему металлического предмета его состояние меняется (с логического ноля на единицу и наоборот).
  • частотные. Рассмотрим, как работает датчик коленвала данного вида. Блок управления двигателя генерирует импульсы определённой частоты. Они подаются на датчик и при поднесении металлического предмета к датчику частота генерации меняется. По изменению частоты контроллер определяет наличие предмета возле датчика. Датчик реагирует на металл зубьев венца коленчатого вала (на некоторых авто он находится на моховике).

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА (ДПКВ)

Вкратце, датчик положения коленчатого вала (ДПКВ) фиксирует, когда каждый поршень достигает верхней мертвой точки (ВМТ). Чтобы рассчитать время возникновения искры, ЭБУ рассчитывает угловое положение шатуна коленчатого вала относительно ВМТ. Чтобы проиллюстрировать это, ЭБУ может рассчитать время возникновения искры за 10 ° до верхней мертвой точки (ВМТ) на такте сжатия. Смотрите Фото 1.

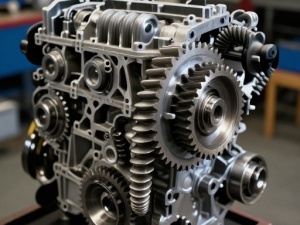

фото 1
Фото 1

CKP также обнаруживает пропуски зажигания в цилиндрах двигателей OBD II после 1996 года, измеряя очень небольшие колебания частоты вращения коленчатого вала. Например, коленчатый вал замедляется при приближении цилиндра к ВМТ на такте сжатия. После сгорания коленчатый вал разгоняется при такте привода до примерно 90 ° после верхней мертвой точки, когда давление в цилиндре израсходовано, а угол шатуна уменьшается. Когда этот очень предсказуемый характер замедления и ускорения постоянно нарушается, ЭБУ сохраняет код неисправности пропуска зажигания для этого цилиндра.

Признаки неисправности

Признаки неисправности ДПКВ могут быть различные. Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:

  1. Режим «холостого хода» нестабилен;
  2. Обороты двигателя растут или падают самопроизвольно;
  3. Падает мощность;
  4. Во время разгона ощущается «провал»;
  5. Авто плохо заводится.

В этих случаях, по большей части, датчик положения коленвала ВАЗ 2114 идет на замену.

Кроме этого, датчик коленвала ВАЗ 2114 вполне может быть исправен. А на «приборке» вылезет ошибка дпкв (0335 либо 0336). Причиной этого может быть обрыв провода возле разъёма. Это легко определяется визуально, тогда достаточно заменить разъём без замены самого датчика.

Если владелец замечает признаки неисправности датчика коленвала на своём автомобиле, то это «сигнал» о необходимости диагностики.

Не трудно догадаться, где находится датчик коленвала на ВАЗ 2114. Как и у многих других моделей ВАЗ, он крепится к двигателю, а конкретнее к масляному насосу, возле приводного шкива генератора, на его крышку. Крепится датчик с помощью одного болта, что типично для многих моделей данного семейства.

Сдесь находится датчик коленвала на ВАЗ 2114

Характерные причины поломки:

  1. Физическая поломка корпуса;
  2. Межвитковое замыкание витков обмотки, влечёт за собой изменение частоты генерации, передаваемой в блок управления (датчики частотного типа);
  3. Аварийный износ или утрата зубьев шкива.

датчик коленвала умз 4216 — поиск по DRIVE2

Сравнение датчиков фаз умз 4216 , змз 405,406 — ГАЗ Газель.

Здарова мужики, накипело у меня, устал менять датчики

фаз… Короче говоря из за не большой стоимости всегда покупал
датчики
, честно сказать редкостное г…о. За последние 3 месяца поменял 5 шт.

Датчики . ДПКВ, ДПРВ(ДФ), ДТОЖ, ДД. — ГАЗ 31, 2.9 л., 1997 года.

В этой записи пойдет речь о некоторых датчиках

устанавливаемых на сам мотор. О их необходимости, особенностях установки. ДПКВ —
датчик
положения
коленчатоговала
.
Датчик
положения
коленчатоговала
предназначен для оценки скорости вращения
коленчатоговала
.

Датчик положения коленчатого вала ГАЗель Бизнес

Вчера вечером начались проблемы с запуском. Прогретый двигатель запускался со второй, третьей попытки. Вариантов с ремонтом в 17 часов за городом уже не было, поэтому ничего не оставалось делать как закончить работу и по возможности двигать в сторону дома.

Гидроизоляция датчика коленвала ? — ГАЗ Газель, 2.9 л., 2008.

Датчик

положения
коленвала
опять залило! Это как проклятье! Один раз даже после мойки

ЭБУ выдает «ошибка датчика

положения
коленвала
» А сколько раз я вставал по весне или

Вот ездил однажды на умз

таком.Дык там, как на свечные колпаки капля попадёт-так фсё.

P0336 Ошибка датчика положения коленчатого вала

1. Проверяются провода и сопротивление датчика

положения
коленчатоговала
. Сопротивление может незначительно изменяться при повышении температуры. 2. Выходной сигнал
датчика
должен иметь амплитуду напряжения переменного тока около 0.

Признак неисправности датчика коленвала

Одним из важнейших узлов современного автомобиля является ДПКВ – датчик

положения
коленвала
, признаки неисправности которого сигнализируют водителю о необходимости срочного ремонта данного агрегата.

Ремонт УМЗ – 4216 …

Sigurdja › Блог › Ремонт УМЗ


4216
… Sigurdja был 2 недели назад.

Для снижения температуры двигателя до разумной в верхний шланг радиатора была установлена трубка с отводом под датчик

включения вентилятора и установлен
датчик
на температуру 97°-82°. Подключён.

Инжектируем 417-й.(ч.2) — ГАЗ 21, 2.4 л., 1967 года

( Забыл я кстати написать о датчике

температуры охлаждающей жидкости (ДТОЖ). ДТОЖ нужен для мозгов, но с ним если взять провод на стрелку(указатель на приборке) из косы проводов, то стрелка будет работать не правильно. Поэтому нам надо 2
датчика
, один на мозги.

Капремонт УМЗ 4216

Мужик посоветовал смотреть датчики

, мозги и еще что-то там, вопрос с правильностью установки зажигания был отметен, т.к. метки на шестернях
коленвала
и распредвала точно были установлены верно. Ребята свозили мозги мотора на проверку, все ок, поменяли все
датчики
.

Читать дальше: Бензонасос форд с макс

Ура! ЗАВЕЛАСЬ… и года не прошло! — KIA Sportage, 2.0 л., 2001.

Датчик

синхронизации 35.3847 предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на
коленчатомвалу
двигателя.
Датчик
используется в составе комплексной системы управления двигателем.

Как проверить Датчик Положения Колленчатого Вала (ДПКВ)

Датчик

положения
коленчатоговала
– всё про
датчикколенвала
Современное чудо инженерной мысли – автомобиль, очень сложно представить себе без обилия электронных систем.

Датчики распредвала и коленвала змз 406. — Сообщество.

Доброго всем времени суток! Если с датчиками

температуры и их производителями все понятно (кроме всеми рекомендованного 405226 брать особо нечего), то с выше указанными
датчиками
я не знаю что выбрать, тема не обмусолена поэтому обращаюсь к сообществу.

Газель ошибка 053. неисправность датчика положения коленвала

Всем добрый день. Подскажите кто в теме. Случился такой казус два дня подряд ездил на газели 406 двигатель притензий к работе не было. Но вот на третий она не завелась. Когда крутишь двигатель схватывает периодически но работать отказывается.

Отчет после прошивки програмного обеспечения УМЗ 4216 — ГАЗ.

ГАЗ Соболь Danunah › Бортжурнал › Отчет после прошивки програмного обеспечения УМЗ
4216
. saigak007 был больше 1 месяца назад.

скинуть с дтож клемму . с любого в принципе датчика

. …с распредвала
коленвала
. ну короче их там много выбери какой нить и найди хорошего.

ДПКВ от Газели — Great Wall Hover, 2.0 л., 2014 года

Начну с того что у меня в каждой машине в запасе лежит датчик
коленвала
. Летом ездил на море взял из Газели
датчик
и бросил в Ховер думал если что фишки обрежу и скручу. Это единственный
датчик
без которого не сдвинешься с места.При заказе вариатора заказал и.

Семь раз отмерь ( датчик положения коленвала ) — УАЗ 3160.

Решил купить новый датчик

, попробовать, а вдруг и пропадет давнишний глюк, с нежеланием заводиться спустя минут 5 после глушения прогретого двигателя, уже привык передергивать разъем
датчика
положения
коленвала
, единственное что помогает.

Система зажигания УМЗ 4216

Электронный блок управления принимает опорные сигналы от датчиков

положения
коленчатоговала
и фаз.

Система зажигания УМЗ
4216
(Газель Бизнес) входит в состав системы управления двигателем и состоит из катушки зажигания, высоковольтных проводов и.

ГАЗ Газель УМЗ 4216

Гидроизоляция датчика
коленвала
?

Коллега! Здоровья вам и всему, что с вами связано. Я недавно оседлал Газель 3302 фермер 4х4 с УМЗ
4216
инжектор евро 3 2012г.

Вопрос по датчику на умз 4213; 4216 — Сообщество «УАЗоводы».

Мотор умз
4216
или
умз
4213Е на
датчике
обсолютного давления мне не понравился.

Когда мне поженят ЗМЗ-40200М и ЗМЗ- 4216

и установят на Волгу помаракую над этой проблемой. У 402-го опоры
коленвала
не вываливаются ниже брюха и поэтому блок более жёсткий.

Продолжаем собирать з/ч на УМЗ 421.Распредвал EvoTech — УАЗ.

Если шатуны и шестерни распредвала и коленвала

тюнингу не поддаются, то вот расредвал

Вкратце из статьи о моторе УМЗ

А274: «Обычно уменьшение объема двигателя при прочих равных

Необходим распредвал на умз
4216
, у нас просто негде взять нормальные запчасти.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

  1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
  2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
  3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем его.

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Новые датчики есть практически в любом магазине автозапчастей. Цена ДПКВ может варьироваться в пределах 200-400 рублей. Сколько стоит датчик коленвала ВАЗ 2114 зависит от вашего региона, нахождения поблизости крупных магазинов запчастей (там обычно дешевле) и жадности продавца. Можно заказать в интернет-магазине. При покупке, захватите с собой старый, дабы не ошибиться в выборе модели. Чтоб избежать брака и повторной покупки желательно приобретать у хорошо зарекомендовавших себя продавцов.

МАГНИТНЫЕ ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА

Магнитный датчик сопротивления в основном представляет собой один провод, обмотанный вокруг постоянного магнита, причем каждый конец провода представляет положительный или отрицательный полюс. Когда вращающийся зуб железного реактора проходит датчик, он генерирует сигнал переменного тока (AC) для ЭБУ.

фото 4
Осциллограмма датчика коленвала

На фото 4 обратите внимание, что «аналоговый» сигнал варьируется между приблизительно 0,8 положительных вольт и 0,2 отрицательных вольт. Поскольку напряжение переменного тока может отображаться в лабораторных условиях более точно, чем вольтметром, легче отслеживать напряжение, поскольку оно чередуется между положительным и отрицательным. В этом случае ЭБУ «читает» ДПКВ, когда сигнал датчика пересекает линию нулевого напряжения. Точность датчика сопротивления немного меняется из-за переключения напряжения с положительного на отрицательное в слегка разных точках вдоль «нулевой» линии. На точность датчика сопротивления может также влиять магнит датчика, притягивающий частицы черного металла из накладок сцепления или изнашиваемых деталей.

В большинстве приложений ротор цилиндра номер один слегка модифицируется, чтобы обеспечить «сигнатурную» форму сигнала, указывающую ЭБУ, когда этот цилиндр достигает ДПКВ. При диагностике датчика магнитного сопротивления очень важно помнить, что выходное напряжение или амплитуда в значительной степени зависят от воздушного зазора между наконечником датчика и реактором и скоростью вращения реактора.

Диагностика датчика

Перед тем, как приступить к диагностике цепей ДПКВ и ДПРВ с помощью вольтметра или лабораторного осциллографа, попытайтесь понять, как работает система, имея необходимые схемы соединений под рукой. Для иллюстрации, большинство цепей ДПКВ подключены напрямую к ЭБУ.

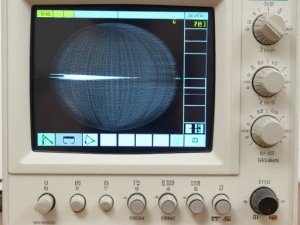

фото 7

Но, если зажигание происходит через ICM, CKP обычно подключается непосредственно к модулю. Некоторые ICM получают цифровой сигнал от датчика ДПКВ с эффектом Холла и передают этот сигнал на ЭБУ. Другие модули ICM преобразуют аналоговый сигнал от датчика ДПКВ реактивного типа в цифровой сигнал перед передачей его в ЭБУ. Как только двигатель запускается, ЭБУ продвигает искру, изменяя сигнал ДПКВ и возвращает его в ICM в качестве электронного сигнала синхронизации искры.

фото 8

Вот интересный аналоговый или синусоидальный сигнал, который я захватил, который включает сигнал подписи. Смотрите фото 7 . Сигнал EST, отправленный с ICM на ЭБУ, также плох. Смотрите Фото 8 .

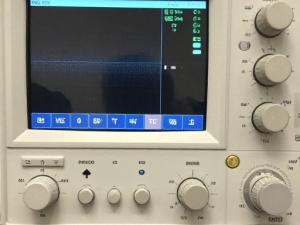

Фото 9

Само собой разумеется, что сигнал ДПКВ от датчика типа реактора находится значительно выше нуля вольт, что указывает на то, что ICM может иметь плохое заземление. Смотрите фото 9 .
