Снятие коллектора ваз 2109 инжектор. Снятие, замена, установка прокладки выпускного коллектора

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

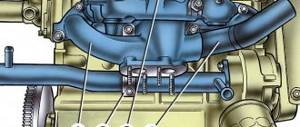

Выпускной коллектор ВАЗ-2114

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

Механическое повреждение коллектора.
Коробление и потеря герметичности на стыке с головкой блока цилиндров.
Прогар прокладки между головкой и коллектором.
Появление трещин в результате перегрева двигателя.
Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
прорыв отработанных газов в подкапотное пространство и иногда в салон;
снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

Прокладка выпускного коллектора

Прокладка коллектора на ВАЗ-2114 выполнена из прессованного армированного асбеста и призвана обеспечивать герметичность соединения головки блока и фланцев коллектора. Асбест применяется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отливают коллектор. На высоких оборотах и в режиме длительных нагрузок прокладка может прогореть. Тогда её замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

Замена выпускного коллектора ваз 21099 на паук видео на инжектор

Выхлопная система вовсе не имеет сложную конструкцию и устройство. Ее основная задача заключается в выпуске отработанных газов.

Но не все так просто. Если вы в атмосферу уходили отработанные газы, урон природе наносился бы огромный. Потому были применены современные разработки, которые позволяют очищать газ перед выходом, делая их более безопасными для окружающей среды.

Элемент системы Функции Приемная труба Внутри этой трубы размещается специальный зонд. Данное устройство изучает состав отработанных газов, контролирует и анализирует состав смеси, которая идет в блок цилиндров

Как Снять Выпускной Коллектор Ваз 2109 Инжектор

BibliothèquePopulaire sur FRclip Vues 105 kIl y a 3 ansОгромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывайтесь.Vues 55 kIl y a 3 ansСнятие коллекторов на ваз . замена прокладки коллекторов .

монтаж коллекторов на ваз 2109 .

ВАЗ. Снимаем ресивер и.Vues 39 kIl y a 3 ansавтосервис можно проехать, смотрите сами.

Vues 40 kIl y a anVues 2,6 kIl y a anВ этом видео, я хотел показать, как не просто поставить впускной и выпускной коллектора, что вас ждёт, какие.

Vues 102 kIl y a 4 ansVues 93 kIl y a 3 ansЗамена прокладки приемной трубы очень простой процесс и не стоит лишний раз обращаться в сервис, платить.Vues 4 kIl y a 9 moisСубару

Замена прокладки выпускного коллектора ваз 2109

Прогар прокладки под выпускным коллектором — довольно неприятная и часто встречающаяся неисправность на автомобиле ВАЗ 2109.Коллекторная прокладка изготавливается из специальным образом спрессованной асбестовой смеси, армированной стальной ниткой, приобрести ее можно в любом магазине запчастей.

Тюнинг ВАЗ 2109

Выпускной коллектор ВАЗ 2109 представляет собой конструктивный элемент выпускной системы, основное назначение которого – отвод отработанных газов от цилиндров двигателя в общую выхлопную трубу. Как известно, тюнинг данного объекта – специфичный и непростой процесс, но если вникнуть в его суть, то вы сможете выполнить его самостоятельно.

Коллектор также можно заменить новым, при этом он должен соответствовать ряду требований, рассмотренных в данной статье.

Уделять особое внимание таким конструктивным параметрам паука, как длина и форма, начали сравнительно недавно.

Конструкция патрубков не предполагает наличие разнообразных искривлений и острых углов.

Если они имеются, то это приводит к повышенному расходу топлива и меньшей мощности автомобиля.

Конструкция патрубков Современные двигатели дорабатывают таким образом, чтобы длина всех каналов выпускного коллектора, независимо от их удалённости, была равной.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы.

А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет. Этап работ Ваши действия Подтяжка креплений Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа.

Снимаем выпускной коллектор на 8-ми клапанной ВАЗ-2114 для замены

Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние.

Выпускной коллектор ВАЗ-2114 Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

И не забудьте залить охлаждающую жидкость, которая была слита при демонтаже карбюратора!

Для того чтобы новая прокладка прослужила как можно дольше перед монтажом рекомендуется покрыть изделие слоем графитной смазки с обеих сторон — это продлит срок службы материала и повысит герметичность, а также поможет избежать пригорания. Шпильки головки цилиндра тоже рекомендуется покрыть слоем смазки из графита.

В добрый путь! Производится замена штанов ВАЗ 2109 крайне редко, так как это цельнометаллический узел. Чаще меняется прокладка, так как воздействие горячих выхлопных газов на нее весьма сильное. Но если уж по правде сказать, то за срок эксплуатации автомобиля в 10-15 лет, есть вероятность того, что прогорит и металлическая труба штанов ВАЗ 2109.

А причина в том, что раскаленный газ, выходя из выпускного коллектора, попадает в приемную трубу. Причем металл ее имеет сравнительно небольшую толщину, а итог — это образование на ее поверхности щелей и штаны могут попросту отпасть от планки.

Смотрите также

Как проверить ДАД

32 0 21k

Подойдёт ли выпускной коллектор 2115 на 2109?

0 1 1k

Дым под капотом ВАЗ Самара 2

0 2 1k

Как открутить сорванный болт

3 1 15k

Как снять выпускной коллектор, если прикипела шпилька

4 0 18k

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Советы по замене впускного коллектора

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

ключи «на 8», «на 10», «на 13», «на 17»;
насадка типа «кардан» и торцовые головки «на 17», «на 19»;
магнитная отвёртка;
отвертки, пассатижи;
новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2020 года по Москве и области.

Ослабляем хомут и отсоединяем шланг вентиляции картера.

Как самому найти «подсос» воздуха в карбюратор?

«Подсос» лишнего воздуха в карбюратор в той или иной степени обедняет приготавливаемую им топливную смесь (пропорцию бензин/воздух). Так как доля воздуха при этом увеличивается.
На обедненной или бедной топливной смеси двигатель автомобиля работает неохотно, так как для получения определенной мощности ему необходим зачастую обогащенный состав смеси, а не обедненный.

Отсюда ряд хорошо известных владельцам карбюраторных машин неисправностей в работе двигателя: отсутствие холостого хода, провалы и рывки после нажатия на педаль газа, потеря мощности и приемистости и пр.

На примере двигателя 21083 с карбюратором 21083 Солекс автомобиля ВАЗ 21083 (21093, 21099) попробуем подробно выяснить откуда в карбюратор подсасывается лишний воздух, как самому обнаружить и устранить этот «подсос». Быстрый, предварительный анализ неисправности изложен в статье «Подсос воздуха в карбюратор Солекс».

Как самому быстро определить место «подсоса» воздуха в карбюратор?

Мест вероятного «подсоса» всего несколько. Обозначим их и попробуем применительно к каждой конкретной ситуации принять меры к самостоятельному устранению.

Прокладки под карбюратор

Карбюратор Солекс 21083 устанавливается на впускной коллектор двигателя через две прокладки и одну теплоизоляционную проставку между ними (см. фото, подробно о прокладках: «Прокладки Солекс 21083»). Со временем, либо от частого ремонта, прокладки изнашиваются и начинают под действием разрежения засасывать воздух под карбюратор прямо во впускной коллектор. Помимо этого «подсосу» воздуха способствует искривление (деформация) привалочной поверхности (фланца) карбюратора в следствии затягивания гаек крепления на горячую (либо затягивания с большим усилием). В таком случае плотно зажать прокладки между карбюратором и впускным коллектором не получится и «подсос» обеспечен.

Для выявления неисправности необходимо при работе двигателя на холостых оборотах побрызгать мыльным раствором или проникающей жидкостью на стык карбюратора и коллектора. Если обороты холостого хода стабилизируются или даже возрастут, «подсос» лишнего воздуха присутствует.

Методы самостоятельного устранения неисправности следующие: для начала слегка подтянуть гайки крепления карбюратора. Не помогло, устанавливаем дополнительную верхнюю прокладку под карбюратор. Если и после этого двигатель «троит», снимаем карбюратор и понемногу шлифуем его фланец большим напильником или большим наждачным кругом для устранения деформации.

Устранение деформации фланца карбюратора Солекс 21083 при помощи напильника

При этом необходимо постоянно проверять качество работы устанавливая карбюратор на ровную поверхность (например, лист стекла) и проверяя зазор под ним. Подробности такого ремонта карбюратора «Устранение деформации фланца карбюратора Солекс».

Шланг от вакуумного усилителя тормозов к впускному коллектору двигателя

Вакуумный усилитель тормозов работает от разрежения (вакуума) возникающего во впускном коллекторе при движении поршней (поэтому педаль тормоза становится легче после пуска двигателя). Разрежение подается на усилитель прямо из впускного коллектора по шлангу. В случае потери этим шлангом герметичности возникают «подсос» воздуха под карбюратор и последующее обеднение смеси. При этом сопровождающее такой «подсос» некоторое увеличение силы нажатия на педаль тормоза водитель может не заметить.

Шланг подведения разрежения к вакуумному усилителю тормозов от впускного коллектора (показано на разобранном двигателе — для наглядности)

Поэтому в первую очередь необходимо проверить надежность крепления шланга на штуцере впускного коллектора и на штуцере вакуумного усилителя тормозов. Хомуты на них обязательны.

Если «подсос» все равно присутствует, возможно шланг прохудился и подтравливает воздух. Пережимаем его при помощи плоскогубцев возле штуцера на коллекторе. Обороты холостого хода стабилизировались? Да. Тогда шланг под замену. Нет, ищем место «подсоса» дальше.

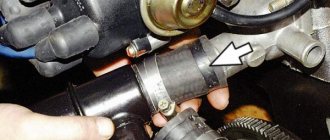

Шланг системы вентиляции картерных газов

Шланг малого круга системы вентиляции картера двигателя идет от штуцера на клапанной крышке к штуцеру на нижней части карбюратора Солекс 21083. Далее по каналу газы удаляются под дроссельную заслонку. Если сам шланг или его соединения не герметичны дополнительный воздух под действием разрежения затягивается прямо во впускной коллектор вызывая обеднение топливной смеси и перебои в работе двигателя.

Обычно водители не уделяют должного внимания этому шлангу и «подсосу» воздуха через него. Мы же, наоборот, уделим ему немного времени для проверки. Снимем шланг и на холостом ходу заткнем пальцем штуцер под него на карбюраторе. Если обороты ХХ стабилизировались, то причина «подсоса» в нем. Если нет, возможно проблема в чет-то еще или засорен отложениями штуцер на карбюраторе или его канал (что встречается довольно часто).

Шланг отвода картерных газов за дроссель карбюратора Солекс 21083 и штуцера

В случае неисправности шланга (потрескался, прохудился и т.п.) заменяем его новым. Места его посадки на штуцера стягиваем хомутами.

Трубка от вакуумного регулятора зажигания на трамблере к карбюратору

На холостом ходу «подсос» воздуха через соскочившую, не плотно посаженную или прохудившуюся трубку не происходит. Так как отверстие для подведения разрежения находится выше кромки дроссельной заслонки первой камеры карбюратора. А она закрыта. При нажатии на педаль газа дроссельная заслонка приоткрывается и вакуумный регулятор начинает работать. Если имеется «подсос» воздуха через его трубку, то он будет не особо заметен и ощутим на оборотах. Единственно, двигатель будет тупить так как вакуумный регулятор опережения зажигания перестает работать при разгерметизации его системы.

Поэтому просто для подстраховки, проверяем состояние трубки и плотность ее посадки на штуцера.

Повреждено уплотнительное кольцо на электромагнитном клапане карбюратора

Соединение электромагнитного клапана (ЭМК) с крышкой карбюратора Солекс 21083 уплотнено резиновым широким кольцом с защитной шайбой. Износ или повреждение этого кольца создадут благоприятные условия для попадания постороннего воздуха прямиком в систему холостого хода. Двигатель сразу затроит и задергается на ХХ, возможно вообще перестанет запускаться без педали газа.

Резиновое уплотнительное кольцо на электромагнитном клапане (ЭМК) карбюратора Солекс 21083

Для проверки исправности кольца необходимо вывернуть ЭМК и визуально оценить состояние уплотнения. В случае необходимости заменить его на новое.

Кроме того, через электромагнитный клапан возможен «подсос» воздуха если он не до конца завернут. С заворачиванием до упора ЭМК могут быть проблемы, так как нужно знать определенные особенности его установки. Поэтому перед работой стоит прочитать «Особенности установки электромагнитного клапана на карбюратор Солекс».

Повреждено уплотнительное кольцо на винте регулировки «качества» топливной смеси

На винте регулировки «качества» топливной смеси установлено небольшое резиновое уплотнительное кольцо не позволяющее воздуху попадать в СХХ и обеднять топливную смесь. Его износ или повреждение создадут проблемы с холостым ходом двигателя автомобиля, но на средних и больших оборотах какого-либо значительного влияния на его работу не окажут.

Резиновое уплотнительное кольцо на винте регулировки «качества» топливной смеси карбюратора Солекс 21083 (канал винта для наглядности разрезан)

Если есть подозрение на неисправность этого уплотнения необходимо сначала завернуть винт «качества» до упора, считая обороты (чтобы потом не ошибиться при его установке), потом вывернуть его полностью и заменить резиновое кольцо.

Таким образом, зная места возможного «подсоса» лишнего воздуха в карбюратор Солекс 21083 (или аналогичный ему) и зная способы устранения проблемы можно самому и в короткие сроки найти и устранить неисправность восстановив нормальную работу карбюратора и двигателя автомобиля.

Примечания и дополнения

Если в результате проведенных манипуляций по поиску «подсоса» двигатель как троил так и троит, попробуйте накрыть ладонью сверху карбюратор при работе двигателя на холостых. Двигатель заглох — «подсоса» нет, продолжает работать «подсос» где-то есть.

Помимо перечисленных мест вероятного попадания лишнего воздуха в карбюратор и впускной коллектор есть еще одно — это стык впускного коллектора и головки блока двигателя. Соединение уплотнено прокладками которые могут износиться, прогореть, быть установлены с перекосом. Гайки крепления коллектора могут быть не затянуты нужным моментом и пр.

Момент затяжки гаек крепления карбюратора 13 — 16 Н.м. Порядок затягивания крест-накрест в несколько проходов.

Еще статьи по неисправностям карбюраторного двигателя 21083
Не держит напор топлива игольчатый запорный клапан поплавковой камеры карбюратора Солекс 21083 (2108, 21081) Воздушный жиклер переходной системы второй камеры карбюратора Солекс (заглушка) Не работает СХХ Солекс Диафрагма с подпружиненным толкателем УН Солекс 2108, 21081, 21083 Не работает привод воздушной заслонки карбюратора Солекс

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

При нарушении работоспособности коллектора виновником может выступать как сам элемент, так и его прокладка. Замена прокладки ВК (выпускного коллектора) — это распространенное мероприятие при ремонте ВАЗ 2109.

Внешний вид агрегата

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Этап работ

Ваши действия

Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа. Если же подтяжка не дала никакого результата, тогда точно прогорела прокладка или же поврежден сам коллектор, что менее вероятно

Демонтаж воздушного фильтра

Демонтаж карбюратора выполняется в следующей последовательности:

Отсоедините от штуцера шланг подхода охлаждающей жидкости к пусковому устройству мотора. Для этого откручиваются хомуты;
Слейте обязательно охлаждающую жидкость в подготовленную емкость;
Рассоедините приемную трубу, которая идет от выпускного коллектора и кронштейна БЦ;
Отсоедините кронштейн троса привода дроссельной заслонки. Чтобы сделать это, нужно снять один конец пружины с тяги управления заслонкой, а потом снять всю пружинку. Теперь ослабьте затяжение гайки на кронштейне, что позволит извлечь трос из зацепления;
Отключите от штекера питания датчик ЭПХХ;
Отсоедините вакуумную трубку и пару шлангов от блока подогрева карбюратора;
Снимите шланг вентиляции картера двигателя;
Открутите четыре крепежные гайки, удерживающие карбюратор и впускной коллектор;
Снимите карбюратор аккуратно, не дергая. Его нужно постепенно снять со шпилек.

Демонтаж узла

Снятие карбюратора и впускного коллектора

Вам нужно иметь под рукой такой инструмент:

Плоскую и крестовую отвертки.
Головку на «8» или трубчатый ключ.
Рожковый или накидной ключ на «13».
Трещотку (при необходимости).

Чтобы снять коллектор ВАЗ 2109 (карбюратор), необходимо сначала демонтировать систему впрыска. Процесс разборки выглядит так:

Отсоединяете шланг, по которому поступает тосол из системы охлаждения к устройству пуска карбюратора. Для этого ослабляете хомуты и осторожно сливаете жидкость. Работу нужно проводить на холодном двигателе.
Снимаете приемную трубу. Для этого разгибаете фиксирующую пластину и выкручиваете гайки ключом на «13». Тем же ключом выкручиваете гайки, которыми крепится труба к кронштейну.
Снимаете кронштейн крепления троса привода заслонки дросселя. Снимите пружину и ослабьте гайку, вынув тросик из зацепления.
Отключите электромагнитный клапан холостого хода.
Отсоедините вакуумную трубку и шланги подогрева карбюратора.
Демонтируете патрубок вентиляции картера.
Выкручиваете все четыре гайки, которыми произведено крепление корпуса карбюратора к впускному коллектору.
Аккуратно приподнимаете корпус карбюратора, стараясь не повредить шпильки.

Следующий шаг – это демонтаж впускного коллектора. Инструменты вам потребуются те же, что и в прошлом этапе. Процедура состоит из таких этапов:

Выкручиваете две гайки крепежа и отгибаете площадку под карбюратором назад.
Снимаете шланги, которые соединяются с впускным коллектором.
Выкрутите все гайки (а их 7), которыми произведено крепление коллектора.
Снимаете впускной коллектор ВАЗ 2109, слегка покачивая его в стороны.

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Демонтированный агрегат

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

Трещотка с головкой на 10;
Вороток;
Трещотка;
Глубокая головка на 13;
Обычная головка на 13;
Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
Отключите шланги, которые подключены к впускному коллектору.
Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

Трещотка;
Рожковый ключ на 13;
Накидной ключ на 13;
Глубокая головка на 13.

Все готово? Тогда приступаем.

Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Демонтаж выпускного коллектора и замена прокладки

Из инструментов потребуются ключи на «13» всех видов. Процедура снятия состоит из таких этапов:

Если еще не сняли гайки, которыми произведено крепление штанов, сделайте это.
Отведите приемную трубу в сторону, выкрутите остальные гайки, которыми произведено крепление коллектора.
Аккуратно демонтируйте его, старайтесь делать это без рывков. Если шпильки к гайкам прикипели, необходимо использовать заранее проникающую смазку WD-40.

Случается и такое, что обламываются шпильки. Если какой-то одной не будет хватать, прокладка очень быстро прогорит и придется проводить всю работу заново. И не исключено, что придется устанавливать новый выпускной коллектор на ВАЗ 2109, так как старый невозможно восстановить.

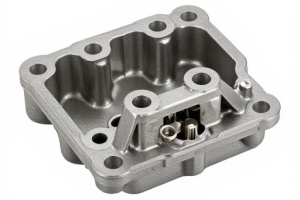

Ну вот и все, теперь можно снять старую прокладку. Если она пригорела и сильно пристала к металлу, можно использовать тонкий нож для демонтажа. Но еще лучше – купить растворитель. С его помощью получится безболезненно снять старую прокладку. Старайтесь не повредить металл. Остатки прокладки убираете при необходимости наждачной бумагой. Устанавливаете новую прокладку и производите сборку в обратной последовательности. Для удобства покройте прокладку перед установкой и шпильки на ГБЦ тонким слоем графитовой смазки. Это позволит улучшить герметичность и избавиться от пригорания прокладки к металлу.

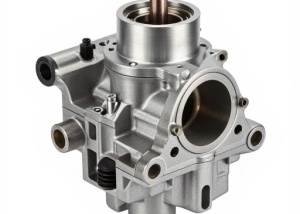

Небольшое видео о демонтаже коллекторов на ВАЗ 2109
