Зачем нужен конденсатор для автоакустики сегодня

Работа мощных автомобильных сабвуферов может сопровождаться проблемами, связанными с большим потреблением тока этими устройствами. Заметить это можно на пиках НЧ, когда сабвуфер «захлебывается».

Это объясняется просадками напряжения на входе питания саба. Исправить проблему помогает накопитель энергии, роль которого играет емкость конденсатора, включенного в цепь питания сабвуфера.

Зачем нужен конденсатор для сабвуфера

Электрический конденсатор представляет собой двухполюсное устройство, способное накапливать, сохранять и отдавать электрический заряд. Конструктивно он состоит из двух пластин (обкладок), разделенных диэлектриком. Важнейшей характеристикой конденсатора является его емкость, отражающая величину энергии, которую он способен накопить. Единицей измерения емкости служит фарада. Из всех типов конденсаторов, наибольшей емкостью обладают электролитические конденсаторы, а также их дальнейшие усовершенствованные родственники — ионисторы.

Чтобы понять, для чего нужен конденсатор, разберемся, что происходит в электрической сети автомобиля при включении в нее низкочастотной автоакустики, имеющей мощность 1 кВт и более. Простой подсчет показывает, что ток, потребляемый такими устройствами, достигает 100 ампер и выше. Нагрузка имеет неравномерный характер, максимумы достигаются в моменты басовых ударов. Просадка напряжения в момент прохождения автозвуком пика громкости НЧ обусловлена двумя факторами:

• Наличием внутреннего сопротивления аккумулятора, ограничивающим его способность к быстрой отдаче тока;
• Влиянием сопротивления соединительных проводов, вызывающим падение напряжения.

Аккумулятор и конденсатор имеют функциональную схожесть. Оба устройства способны накапливать электрическую энергию, впоследствии отдавая ее нагрузке. Конденсатор это делает значительно быстрее и «охотнее» аккумулятора. Такое свойство и лежит в основе идеи его применения.

Конденсатор подсоединяется параллельно аккумулятору. При резком увеличении потребления тока увеличивается падение напряжения на внутреннем сопротивлении аккумулятора и, соответственно, уменьшается на выходных клеммах. В этот момент включается в работу конденсатор. Он отдаёт накопленную энергию, и тем самым компенсирует падение отдаваемой мощности.

Как подобрать конденсатор

Требуемая емкость конденсатора зависит от мощности сабвуфера. Чтобы не вдаваться в сложные вычисления, можно пользоваться простым эмпирическим правилом: на 1 кВт мощности необходима емкость 1 фарада. Превышение этого соотношения идет только на пользу. Поэтому, наиболее распространенный в продаже конденсатор большой емкости в 1 фараду, можно использовать и для сабвуферов мощностью менее 1 кВт. Рабочее напряжение конденсатора должно быть не менее 14 – 18 вольт. Некоторые модели оборудованы цифровым вольтметром – индикатором. Это создает дополнительные удобства в эксплуатации, а электроника, контролирующая заряд конденсатора, позволяет облегчить эту процедуру.

Как подключить конденсатор к сабвуферу

Установка конденсатора не относится к сложным процедурам, но при ее выполнении нужно быть внимательным и соблюдать некоторые правила:

Чтобы избежать заметного падения напряжения, провода, соединяющие конденсатор и усилитель, не должны быть длиннее 50 см.По этой же причине, сечение проводов нужно выбрать достаточно большим;

• Следует соблюдать полярность. Плюсовой провод от аккумулятора соединяют с плюсовой клеммой питания усилителя саба и с выводом конденсатора, обозначенным знаком «+». Вывод конденсатора с обозначением «-», соединяется с кузовом автомобиля и с минусовой клеммой питания усилителя. Если усилитель до этого уже был подключен к «массе», минусовой вывод конденсатора можно зажать той же гайкой, соблюдая при этом длину проводов от конденсатора к усилителю в указанных пределах 50 см;
• Подключая конденсатор для усилителя, лучше воспользоваться штатными зажимами для присоединения проводов к его выводам. Если они не предусмотрены, можно воспользоваться пайкой. Следует избегать соединения скруткой, ток через конденсатор протекает значительный.


На рисунке 1 проиллюстрировано подключение конденсатора к сабвуферу.

Как зарядить конденсатор для сабвуфера

Подключать к электрической сети автомобиля, следует уже заряженный автомобильный конденсатор. Необходимость выполнения этого действия объясняется свойствами конденсатора, о которых упоминалось выше. Конденсатор заряжается так же быстро, как и разряжается. Поэтому, в момент включения разряженного конденсатора, токовая нагрузка будет чересчур велика.



Если купленный конденсатор на сабвуфер оснащен электроникой, контролирующей зарядный ток, можно не беспокоиться, смело подсоединяйте его к цепям питания. В противном случае, конденсатор следует заряжать до подключения, ограничивая ток. Удобно использовать для этого обыкновенную автомобильную лампочку, включив ее вразрез цепи питания. Рисунок 2 показывает, как правильно заряжать конденсаторы большой ёмкости.

В момент включения, лампа загорится в полный накал. Максимальный скачок тока будет ограничен при этом мощностью лампы и будет равен ее номинальному току. Далее, в процессе заряда, накал лампы будет ослабевать. По окончании процесса зарядки, лампа потухнет. После этого надо отключить конденсатор от зарядной цепи. Затем можно подключить заряженный конденсатор к цепи питания усилителя.

Если после прочтения статьи остались вопросы по подключению, советуем ознакомится со статьей «Как подключить усилитель в автомобиле».

Краткий обзор моделей конденсаторов

С предоставленной информации понятно, что конденсаторы отличаются ёмкостью, набором функций, комплектацией. Соответственно и ценовая категория приборов колеблется от порядка сорока долларов за единицу товара и может достигать трехсот долларов за устройство.

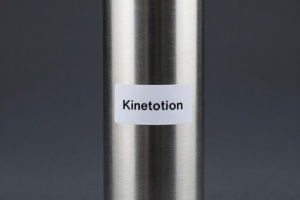

Autofun CAP-10 — один из самых простых и доступных приборов. Стоимость около сорока долларов, ёмкость устройства 1 фарад, рабочая температура до 95 градусов. Пользуется спросом у покупателей за счёт привлекательной цены.

Autofun CAP-10

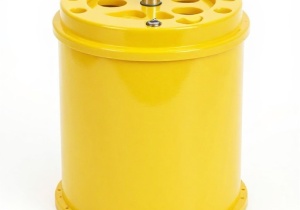

Конденсаторы торговой марки Hollywood также пользуются спросом у покупателей. Ценовой диапазон моделей этой марки от пятидесяти долларов до двухсот за единицу товара, в зависимости от ёмкости устройства и дополнительных функций.

Конденсатор торговой марки Hollywood

Signat ECC1 — прибор небольшого размера, хотя имеет привлекательные характеристики. Ёмкость — 1 фарад, цена около двухсот пятидесяти условных единиц.

Signat

Brax IPC — разумный силовой конденсатор, цена которого более трехсот долларов. Этот прибор имеет сверхмощные электрические характеристики, принцип работы основан на автоматике. Внутреннее сопротивление в конденсаторе практически отсутствует.

Brax IPC

И ещё одно правило. Для устройств характерной особенностью является соответствие цены и качества прибора. Чем дороже товар вы приобретаете, тем более надёжным он будет в эксплуатации.

Конденсаторы для сабвуфера очень просты в установке, потому не потребуется помощь специалиста. Вы сами можете справиться с этой задачей, следуя простым инструкциям к устройству.

Autofun CAP-10 — один из самых простых и доступных приборов. Стоимость около сорока долларов, ёмкость устройства 1 фарад, рабочая температура до 95 градусов. Пользуется спросом у покупателей за счёт привлекательной цены.

Signat ECC1 — прибор небольшого размера, хотя имеет привлекательные характеристики. Ёмкость — 1 фарад, цена около двухсот пятидесяти условных единиц.

Brax IPC — разумный силовой конденсатор, цена которого более трехсот долларов. Этот прибор имеет сверхмощные электрические характеристики, принцип работы основан на автоматике. Внутреннее сопротивление в конденсаторе практически отсутствует.

Лучшие цены и условия на покупку новых авто

Многие автолюбители установившие в свой автомобиль сабвуфер в серьёз озадачиваются вопросом конденсатора для сабвуфера. Правильнее было бы сказать конденсатор для аудиосистемы, но раз уж прижилось такое понятие, как конденсатор для сабвуфера им и будем пользоваться.

Итак главный вопрос — нужен или нет? Однозначно нужен, но стоит ли на него тратить деньги, ведь вещь это довольно не дешевая. К сожалению однозначного ответа на этот вопрос нету даже среди профессионалов. Многие считают что лучше деньги потратить на силовые провода большего сечения и более ёмкий аккумулятор.

И опять появляется НО. Силовые провода и мощный аккумулятор могут бороться только до определенного предела, а за ним…вступает в игру конденсатор.

«Усилитель подключен к мощному источнику питания – генератору и аккумуляторной батарее. Подключен соразмерно мощными проводами, каким позавидует и электросварщик. Чего еще усилителю желать? А он желает, даже требует. Требует не только количества энергии, но и скорости, с которой она поступает в его алюминиевое чрево.

Ведь ему приходится усиливать не ровное гудение, а музыкальный сигнал, импульсный по своей природе. И вот, когда пришел на вход тот самый, заветный и драматический взрывной аккорд, аппарат обнаруживает, что бензин для зажигалок, даже когда его много, гореть быстрее определенной скорости не может. Мощный токовый импульс, который в этот момент проходит по всей цепи питания, тает и размазывается падением напряжения по проводам, клеммам, соединителям, теряется на внутреннем сопротивлении аккумулятора.

Читать далее: Новый знак аварийной остановки — как выбрать и для чего он нужен

Жизнь это конечно не журнал, в ней вступает в силу ещё куча эксплуатационных вопросов, например генератор. Отмечены случаи когда после установки сабвуфера выходил из строя генератор, и причина скорее всего не только в увеличившийся нагрузке. Причина в постоянных перепадах напряжения, когда вся электросистема колеблется в такт с динамичной нагрузкой сабвуфера. Про просаженные аккумуляторы при слушанье музыки на не заведенной машине я уж и говорить не буду.

Вернемся к конденсатору для сабвуфера. По рассказам и описаниям легко понять что он из себя представляет, но всё же лучше один раз увидеть, чем сто раз услышать.

В схеме задействован конденсатор 8 фарад и сабвуфер DLS 12 дюймов плюс трёхполосный фронт. Итак пиковый потребляемый ток доходил до 28А. Что ровняется 390Вт! (в случае постоянного тока просто умножить вольты на амперы) При этом просадка напряжения видна по приборам. В реальности просадка должна быть больше, т.к. приборы просто не успевают отслеживать резкое изменение напряжения. Но всё достаточно ровно. так что делайте выводы.

Не смотря на английские обозначения всё довольно понятно. Стоит лишь отметить, что для улучшения качества звука стоит массу идущую на конденсатор (как и » «) подключать проводом, а не с использованием кузова автомобиля.

В последние годы все чаще можно встретить накопитель для сабвуфера, в которых используются конденсаторы (от лат. condense). Если ранее подобный фильтр для сабвуфера встречался лишь в системах топового уровня, то сегодня их можно все чаще встретить и в бюджетных вариантах инсталляций.Попробуем разобраться на нашем сайте для чего необходим кондер в автомобильной аудио системе.Современный активный саб во время воспроизведения музыки может на кратковременных пиках потреблять значительный ток.

Такую мощность тока не в состоянии обеспечить даже самые мощные автомобильные аккумуляторы. Без использования кондера в данные моменты появляется провалы в работе саба, что существенно ухудшает качество звучания. Именно для решения проблемы накопления напряжения и используются конденсаторы.

Основное назначение этого компонента – аккумулирование заряда, который при необходимости отдается усилителю для саба. После отдачи разряда конденсатор снова заряжается для нового баса сабвуфера. Все это происходит в доли секунды, что позволяет обеспечить качественное звучание.

Даже в бюджетных инсталляциях с сабвуфером качество звучания кардинальным образом улучшается. Пропадает столь неприятное невнятное бубнение сабвуфера, которое появляется при провалах напряжения.

Электрическая схема подключения конденсатора к сабвуферу

Конденсатор электролитический подключается параллельно к сабу и аккумуляторной батарее, емкость кондера выбирается опытным путём не меньше 60000- 65000 мкФ.

Внешний вид одной из марок конденсаторов

Теперь рассмотрим интересные на наш взгляд модели конденсаторов, которые рекомендуется устанавливать с сабвуфером.Начинаем с самых дорогих и лучших, по мнению экспертов. Отметим сразу, что все популярные модели в эту статью не вошли (подробные обзоры конденсаторов можно прочитать в других статьях нашего сайта).

Бракс IPC

Конденсатор стоимостью 300 американских долларов. Название модели IPC расшифровывается, как «разумный силовой конденсатор».Отличается следующими особенностями:

• Пользователь найдет в этой модели роскошный, великолепно отделанный, четко продуманный прибор, обладающий самыми высокими электрическими характеристиками;
• Длина корпуса конденсатора 280 мм, а диаметр – 75 мм;
• Принцип работы основан на автоматике, которая обеспечит зарядку нормированным током и защитит акустику от перенапряжения;
• Конденсатор Бракс срабатывает на отметке 17,5 В, при неправильном подключении, автоматическом включении в силовую сеть и ее отключении;
• Обеспечивает непрерывную индикацию напряжения на выводах усилителя(см.);
• Конденсатор выполнен в стильном, красивом корпусе с прозрачной головой, в центре которой высвечивается 3-зарядный цифровой индикатор. Этот индикатор приходит активизируется, как только прочувствует малейшую пульсацию напряжения на усилителе и показывает напряжение до 0,1 В;
• Показания конденсатора не осуществляются непрерывным миганием, как на некоторых дешевых моделях, а усредняются с постоянной времени около 1,5 с;
• За быстрые флуктуации в ответе другой индикатор, работающий на 2-х светодиодах. Если мигает один из них или два сразу, то это свидетельствует о кратковременных пульсациях напряжения;
• Есть еще и третий индикатор, называемый CPS. Он нужен для того, чтобы сообщать об опасности: если светится красным – перепутана полярность, если желтым – сработала защита от перенапряжения.

Одним словом, это шикарный прибор, купить который советуем всем. Кроме чисто интеллектуальных возможностей, этот конденсатор практически не имеет внутреннего сопротивления и оно проходит рекордно низко.

Отличный электронный конденсатор с заявленными характеристиками внутреннего сопротивления. Примерная цена прибора – 250 долларов.Отличается следующими особенностями:

• Заявленные характеристики внутреннего сопротивления: 1,8 мОм/120 Гц и 1 мОм/20 кГц;
• Преимущества этого конденсатора в полной мере проявятся в связке с высококлассным усилителем (где источники питания, как правило, работают на повышенной частоте);
• Головная часть прибора начинена электроникой, за счет чего обеспечивается плавная зарядка за 10 с;
• О том, что идет зарядка, можно узнать по миганию индикаторов;
• Если напряжение в сети переходит границу значения в 15,5 В, срабатывает сразу же защита. Если же напряжение понижается (11 В), конденсатор отключается и погружается в спячку.

Сигнат ECC1

Автомобильный конденсатор за 230 долларов. На редкость компактен, несмотря на свои рекордные показатели.Особенности:

• Выполнена модель в традиционном корпусе темно-синего цвета, с диаметром 70 мм (обычный размер конденсаторов других моделей – 75 мм);
• На верхушке или головке прибора, как это принято видеть на высококлассных конденсаторах, размещена электроника. Она в состоянии обеспечить полностью автоматизированную процедуру зарядки всего за 1 минуту. Речь идет о токе в 500 мА;
• Узнать о процессе зарядки можно по светодиодам, которые загораются. Их целых 5 различного цвета, от красного до зеленого и они светятся поочередно. Следует знать, что когда загорается последний пятый индикатор, то это говорит о полной зарядке конденсатора.

• Флуктуацию напряжения контролируют те же светодиоды, которые следят за зарядкой прибора. При колебаниях напряжения они поочередно гаснут;
• Есть еще два отдельных светодиода. Один из них предназначен для того, чтобы сообщать, произошло ли подключение к цепи питания, а другой – реагирует при ошибке в подключении полярности.

• Сигнат ECC1 сконструирован так, что за работой прибора можно наблюдать с двух позиций: либо через прозрачную стенку либо сверху, где есть полупрозрачные окна;

Бракс IPC

Дополнительные плюсы установки конденсаторов в автомобилях

Кроме решения проблем с работой сабвуфера, подключаемый в сеть автомобиля конденсатор оказывает положительное влияние на режим работы электрооборудования в целом. Проявляется это следующим образом:

Конденсатор является хорошим фильтром высокочастотных составляющих сетевого напряжения, возникающих при коммутации нагрузок и работе некоторых электронных приборов, его функции благоприятно сказываются на работе всех систем автомобиля;

Применение конденсатора позволяет сгладить скачки напряжения, возникающие при включении и отключении потребителей бортовой сети, что позволяет генератору работать в более ровном режиме;

При запуске автомобиля стартером, конденсатор, безусловно, принимает в нем дополнительное участие, отдавая свой заряд в бортовую сеть. Особенно это актуально зимой, когда возможность аккумулятора отдавать ток снижается, а свойства конденсатора не изменяются.

Общая информация

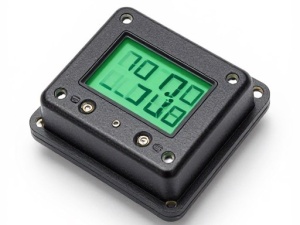

Лучшие конденсаторы для акустики

Итак, зачем же нужен конденсатор? Как известно, цена на него не маленькая и не все автомобилисты, даже любители хорошего звука, желают лишний раз урезать свой бюджет. С другой стороны, каждый меломан рано или поздно обзаводится мощной акустической системой или доводит ее до совершенства. Это очень хорошо, но чем мощнее система, тем больше энергии ей подавай.

Примечание. АКБ не способна отдавать такую энергию, в результате чего происходит просадка (ниже подробно описывается, что это значит). Выражается просадка тем, что фары автомобиля начинают «моргать», падает мощность усилителя, бас идущий от сабвуфера, прежде четкий, становится «размытым». В отдельных и особо тяжелых случаях резкое падение напряжения усилителя приводит к клиппингу, что грозит повреждением динамиков.

Немного о конденсаторах

Вот так выглядит современный накопитель для сабвуфера

В наши дни все чаще встречаются накопители для сабвуфера, в устройстве которых применяются конденсаторы, фото выше (от латинского Condense — накапливать):

• Раньше подобные фильтры для сабвуферов встречались лишь в навороченных системах топового уровня, однако сегодня все чаще они встречаются и среди бюджетных вариантов инсталляций
• Сейчас подробно разберемся для чего так необходим конденсатор (далее кондер) в аудио системе автомобиля
• Сегодня современный активный сабвуфер при воспроизведении музыки на кратковременных пиках звучания потребляет значительный (повышенный) ток
• Однако необходимую мощность тока сегодня не в состоянии будут обеспечить даже наиболее мощные аккумуляторы
• Без применения кондеров в эти моменты появляется ощутимые провалы при работе сабвуфера, что значительно снижает качество его звучания Чтобы решить проблемы с накоплением дополнительного напряжения и применяются накопители
• Главным назначением этой детали в схеме является аккумулирование заряда, который, в случае необходимости отдается в сеть к усилителю для сабвуфера
• Сразу после отдачи заряда, конденсатор заряжается вновь (см.Как зарядить конденсатор для сабвуфера самостоятельно) для обеспечения нового пика баса сабвуфера
• Схема установки сабвуфера и конденсатора показана на первом рисунке
• Происходит весь процесс за долю секунды, что позволяет постоянно обеспечивать качественное звучание
• При этом даже в дешевых инсталляциях с использованием сабвуфера качество звучания улучшается кардинальным образом
• Сразу исчезает столь неприятное каждому невнятное бубнение, которое возникает при провалах (недостатке) напряжения
• Так ли нужен этот конденсатор?
• Ведь известно, что цена за него увы, не маленькая, поэтому не далеко не каждый автомобилист, даже среди любители качественного звука, может себе позволить подобную роскошь
• Но с другой стороны, практически каждый меломан обзаводится рано или поздно мощной музыкальной аппаратурой и доводит её звучание до совершенства
• Мощность звучания – это хорошо, однако, чем мощнее ваша система, тем больше она требует энергии

• И по сегодняшний день в Интернете, на форумах, в блогах и сайтах ведутся горячие дискуссии, относительно необходимости либо бесполезности подобного накопителя
• Споры эти, к большому сожалению всех любителей хорошего автозвука, не приводят к истине («в споре истина умирает»- как сказал ещё древнегреческий философ)
• Они бесполезны, просто потому, что зачастую оппоненты не имеют даже начального, «школьного» представления, относительно физики протекающих процессов

• Чтобы раскрыть завесу хоть в некоторой степени, сейчас вернемся к урокам физики
• И по мере обновления (освежения) в нашей памяти полезных знаний, все мифы развеются, как утренний туман

Правда или нет

По сей день и в интернете, на различных форумах, в блогах ведутся горячие споры, относительно надобности или бесполезности такого накопителя, как конденсатор. Сами споры, к огромному сожалению любителей автозвука, к истине никакой не приводят. Они полностью бесполезны, ввиду того, что оппоненты даже не имеют начального школьного представления, касающиеся физики.

Примечание. Самая большая глупость, которую можно вычитать из форумов, гласит, что надо устанавливать конденсатор из расчета только фарадов на киловатт. Такие рекомендации в корне не верны, так как не поймешь, откуда они взяты.

Итак, чтобы в некоторой степени раскрыть завесу, давайте вернемся к урокам по физике. По мере того, как будут обновляться в нашей памяти ценные знания, все мифы исчезнут, как утренний дымок.

Различия конденсатора и АКБ

• Конденсатор для басовика, это тот же потребитель питания, который не способен сам вырабатывать электроэнергию. Но он способен ее накапливать, а затем потреблять на собственные утечки, но не утечки АКБ;
• Задача конденсатора накапливать энергию, а затем отдавать ее потребителю. Сам накопитель обладает крайне низким внутренним сопротивлением и по этой причине «расстается» с энергией очень быстро (кстати, и накапливает ее тоже не медленно).

Примечание. Отличие конденсатора от аккумулятора в том, что пик отдачи энергии у конденсатора приходится только на первый миг, а затем происходит резкий упадок заряда. Тем самым, падает и скорость отдачи вместе с зарядом.

Различия конденсатора и ионистора

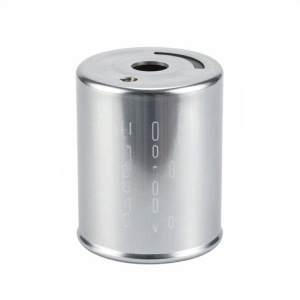

Ионистор для сабвуфера

Ионисторы – это то, что возят у себя в багажнике большая часть меломанов. Отличается от конденсатора следующими параметрами:

• Огромными потерями;
• Большим сопротивление;
• Отдает заряд гораздо медленнее;
• Стоит в несколько раз дешевле, чем конденсатор той же емкости.

Оптимальное время работы ионистора равно: 1 сек/83 кул.

Проверка ионистора

Рекомендуется проверять ионистор, чтобы наглядно понимать, как он работает:

• Цепляем ионистор в акустическую систему с просадками питания;
• Заводим и наблюдаем, что напряжение на клеммах усиливается. Пока все в порядке;
• Увеличиваем громкость и замечаем, что напряжение садится с 13 до 10 вольт.

Примечание. Все это означает, что при первом ударе саба заряд упадет и ионистор превратится в лишний компонент питания, поскольку полезным и активным он бывает лишь, когда его заряд больше напряжения в сети.

Такая ситуация среди любителей автозвука называется просадкой, но она может быть значительно хуже, если используются в питании тонкие некачественные провода и дешевый обмедненный алюминий. В этом случае к обычной просадке добавляется еще и просадка кабеля.

Примечание. Надо знать, чем опасна просадка кабеля. Дело в том, что при резком возрастании потребления происходит реактивное сопротивление. Чем больше и быстрее пользователь попытается взять с кабеля энергию, тем тот (кабель) сильнее этому будет препятствовать (если он тонкий и длинный).

Проблема дешевого и некачественного кабеля отразится и на ионисторе, который разрядившись, уже не сможет более получить энергию.

Физические процессы происходящие в конденсаторе

1 Мы знаем, что противоположно заряженные заряды притягиваются друг к другу, если мы обеспечим соединение потенциалов с зарядами, то произойдет разряд. Но если мы только поднесем один заряд к другому, то между зарядами появятся более значимые силы притяжения друг к другу в следствии сокращения расстояния. В конденсаторе расположеные электропроводные пластины одна параллельно другой, разделенные диэлектриком и собирают на себя противоположно заряженные заряды, но в следствии большого сопротивления диэлектрика они не могут разрядиться мгновенно. 2 Тем не менее и через данный диэлектрик конденсатор способен разряжаться. Чем более качественно сделан конденсатор, тем дольше на его пластинах будет оставаться разность ранее заряженных разных потенциалов. 3 Конденсатор рассчитан на определенное напряжение. Это зависит от конструкции и применяемых материалов. Большее напряжение может пробить диэлектрик и тем самым нарушить весь замысел работы и как следствие вывести конденсатор из строя. Пластины могут вместить в себя определенный потенциал заряда, данный потенциал конденсатора фактически и характеризуется его емкостью. Это зависит от размеров пластин и их расположения.

ГЛАВА ПЕРВАЯ какая емкость конденсатора должна прменяться для моей аппаратуры

И так основы есть, развивая выше упомянутые аксиомы о работе конденсатора можно сделать и заключения, о том куда надо стремится изготовителям конденсаторов, и потребителям при выборе конденсатора для питании аудиоаппаратуры своего автомобиля (автомагнитола, сабвуфер, усилитель).

В автомобиле часто возникают «провалы» по напряжению питания. Это связано с недостаточностью выдать определенную мощность, в следствии кратковременного скачка увеличения потребляемой мощности при воспроизведении как правило музыки с низкими частотами. Дело в том, что низкие частоты при входе на каскадах усилителей долговременно относительно высоких частот открывают полупроводниковую проходимость электронных переходов транзисторов в каскадах усилителя, уменьшая тем самым сопротивления нагрузки для источника питания и увеличивая кратковременную мощность потребления. Установка конденсатора в автомобиль является фактически эмпирической (определяемой опытным путем) зависимостью, так как спектр воспроизводимых частот будет требовать разных режимов питания, но со знанием одного, что кашу маслом не испортишь. Поэтому в случае выбора конденсатора для сабвуфера, магнитолы не советовал выбирать емкость менее 60 000- 65 000 мкФ. Или если угодно определения емкости конденсатора можно произвести по формуле — 1 фарад емкости конденсатора на киловатт мощности нагрузки.

Установка конденсатора

При установке конденсатора рекомендуется подключать его параллельно питанию усилителя(см.Как подключить к автомагнитоле усилитель: сам себе мастер). Ставить его надо, как можно ближе к усилителю мощности, по крайней мере, не дальше 60 см. Если на место ионистора поставить конденсатор, то результат будет намного эффективнее. Делается все так:

• Генератор автомобиля ремонтируется или ставится новый;
• От него прокладывается кабель на массу и плюс;
• Ставится новая АКБ;
• Все клеммы меняются или тщательно зачищаются;
• Прокладывается силовой медный кабель хорошего качества с достаточным сечением;

• Подключаем усилитель, не забываем предохранитель.

Совет. Пока не проверим все клеммы и не удостоверимся, что есть 14 вольт, конденсатор не соединяем.

• После того, как все будет проверено, можно подключать и конденсатор. Замеры на клеммах покажут те же результаты, но удивляться не стоит. Если цепь «живая» и питания хватает, то конденсатору нечего включаться и он как бы ждет своего часа.

Примечание. Еще одним заблуждением является тот факт, что якобы конденсатор нуждается в системах, где необходима большая громкость или на соревнованиях эс пи эль. В обычных случаях, конденсатор удачно заменит ионистор.

Доказать необходимость конденсатора и в обычных автомобильных акустических системах можно, исходя из нижеприведенного:

• Замер конденсатора может долго длиться, а от этого «проснется» даже самый кислотный аккумулятор и тем самым, сумеет отдать весь свой потенциал;
• Среди так называемого эс пи элевого братства более принято использование гелеевых батарей, способных «стрелять» сотнями ампер с поразительной скоростью. Как бы ни был конденсатор восхваляем, но при такой скорости он будет «чувствовать» себя явно не у дел;
• Опять же, касательно эс пи эль, конденсатор не к месту, так как является потребителем энергии, что для эс пи эль явное зло.

Одним словом, в эс пи эль уж точно никакой конденсатор или иной накопитель не используется.

Установка и зарядка

Процедура эта не является чем-то очень сложным .

Читать далее: Как проверить лямбда зонд — 125 фото и способы проверки своими руками в гаражных условиях

Примечание. Интересен и заслуживает внимания тот факт, что аккумуляторная батарея редко окружается вниманием владельца, пока автомобиль заводится. Как только начинаются проблемы, владелец начинает бить тревогу.

Состояние АКБ, безусловно, особенно с наступлением холодов заслуживает более тщательного внимания, но все же, даже если он будет новым и полностью исправным, помощь конденсатора(см.Зачем нужен конденсатор для автоакустики сегодня ) ему понадобится обязательно в автомобиле, где стоит мощный сабвуфер.

Подробная и пошаговая инструкция, как это сделать, приводится здесь:

• Для начала следует подготовится: найти источник постоянного тока (АКБ в данном случае), резистор (он идет в комплекте с конденсатором) или лампочку на 12 В (если резистор найти не удалось) и провода для подключения конденсатора (они должны быть такого же сечения, как и провода питания).

Совет. При осуществлении процесса зарядки, желательно, все же, пользоваться 12 В лампочкой, так как все предстанет более наглядно. Лампочка в процессе зарядки будет гореть, а после того, как конденсатор полностью зарядится, она потухнет.

• Далее убеждаемся, что плюсовая клемма конденсатора подключена к усилителю правильно (плюс к проводу питания усилителя).

Примечание. Что касается минусовой клеммы конденсатора, то ее надо соединить с «массой» автомобиля (кузовом).

• Предохранитель акустической системы аккуратно отключаем;
• Снимаем провод от положительной клеммы конденсатора;
• Подключаем АКБ в сеть (как это сделать, можно узнать из тематических статей);
• Берем резистор или лампочку, подключаем одним контактом к положительной клемме накопителя, а другим – к проводу питания (время зарядки определяется по мануалу, инструкции, идущей в комплекте);

Конденсатор на сабвуфер

• ставим обратно предохранитель акустической системы;
• ждем сколько нужно (не менее 2-х минут), затем резистор отключаем;
• кабель питания накопителя подключаем к положительной клемме напрямую.

Совет. Не рекомендуется затягивать клеммы слишком сильно, так как это приведет к нежелательным последствиям.

Схема как зарядить конденсатор

Для чего нужен конденсатор на сабвуфер

Таким образом, зачем нужен этот компонент в автомобиле, мы пояснили. Теперь перейдем к полезной теме о том, как конденсатор установить и подключить.

Установка

Сам процесс установки имеет следующие особенности:

• Конденсатор устанавливается не дальше полуметра от усилителя во избежании снижения амплитуды тока при сопротивлении соединяющих проводов;
• На конденсаторе ни в коем случае нельзя экономить и если уж решили ставить, то обязательно качественный, а не какой-нибудь китайский, чтобы был толк.

• Если электронная схема в конденсаторе, все же, отсутствует, то рекомендуется изначально подзаряжать элемент 12-вольтовой лампочкой;
• Интересно, что установить конденсатор можно в системе любой мощности, независимо от количества усилителей.

Читать далее: Приборная панель Kia Rio — Что такое приборная панель Supervision на Kia Rio, описание и обозначения значков с фото

Зарядка

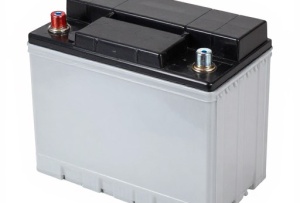

Что касается зарядки конденсатора(см.Как зарядить конденсатор для сабвуфера самостоятельно), то как и говорилось выше, полезно заряжать 12 В лампочкой, которая даст пользователю понять, как проходит процесс.Сам он подразумевает следующее:

• К плюсу АКБ присоединяется лампочка или резистор (лучше ламочка 12 В) на проводе;
• Другой конец провода соединяется с положительным терминалом конденсатора;
• В процессе зарядки, если на конденсаторе имеется табло со световой индикацией, то оно загорится. Значение вольтметра на конденсаторе тоже будет увеличиваться, но как только оно остановится, завершить надо и зарядку;
• Снимаем лампочку или резистор.

Лучшие конденсаторы

Какой конденсатор лучше для акустики

На сегодняшний день, конденсаторов, как и любой другой продукции автозвука, на рынке очень много. Некоторые производители усилителей, даже заранее предусматривают клеммы, предназначенные для подключения конденсатора.

Примечание. К таким усилителям можно отнести Аудисон Весис HV Venti, который даже признан лучшим акустическим усилителем прошлого года.
