Ремень привода навесного оборудования и натяжной ролик, двигатели ВАЗ-21129 / 21176 Lada Vesta / ВАЗ Веста с 2020 года

Подкапотное пространство автомобиля скомпоновано достаточно плотно. Снятие и замена ремня генератора на «Веста» требует освободить место в моторном отсеке, чтобы обеспечить доступ к агрегату.

Автор статьи: Ярослав Алчевский 20.05.2020 0 0

Ремень генератора «Веста» — один из расходных материалов, без которого невозможна эксплуатация автомобиля. Обрыв — неприятная неисправность, которая приведет к быстрой разрядке аккумуляторной батареи и обездвиживанию машины. В таких случаях АКБ питает электросеть автомобиля в одиночку, без помощи от генератора, а ее хватает ненадолго.

Поменять деталь самостоятельно непросто, необходимы навыки. Выбирать лучше оригинальные запчасти или продукцию известных брендов. Стоимость работы — 900-1500 рублей. Ремни предлагаются по средней цене — от 800 до 1400 рублей, натяжные ролики — от 800 до 2 000 рублей.

Устройство и функции генератора

Автомобильный генератор относится к числу вспомогательных устройств, без которых эксплуатация транспортного средства невозможна. Его задача — обеспечить достаточное количество электричества для всех потребителей на машине и зарядки аккумуляторной батареи.

Неисправности приводят к тому, кто АКБ остается без помощника, самостоятельно она может обеспечить движение лишь на короткое расстояние. Во избежание таких ситуаций производителями устанавливается контрольная лампа зарядки АКБ, сигнализирующая о поломке.

Ремень генератора. Источник фото: https://www.drive2.ru/l/503533995397480550

Генератор представляет собой мини электростанцию, вырабатывающую трехфазный переменный ток. Затем осуществляется преобразование в постоянный, питающий электрическую сеть автомобиля. Работает устройство синхронно с двигателем, приводится в действие поликлиновым ремнем, передающим вращение от коленчатого вала к ротору. Так образуется электродвижущая сила в обмотках статора.

Чтобы собрать такое устройство, требуется более 20 деталей. Основные узлы:

• Ротор. Представляет собой электромагнит, обмотка которого расположена вокруг вращающегося вала. Контакт между ними обеспечивают графитовые щетки.
• Статор. Это 3 неподвижные обмотки, изготовленные из меди. Они намотаны на магнитный сердечник и соединены друг с другом.
• Реле регулятор. Его функция — контроль напряжения на выходных клеммах на уровне 13,5 В. На реле возложены функции защиты от перегрузок. Более сложные конструкции имеют встроенный датчик температуры, с помощью которого обеспечивается подача более высокого напряжения в зимнее время. При низкой температуре потребление электроэнергии в авто увеличивается. Устанавливается на корпус с применением специального щеткодержателя, либо внутри генератора в одном блоке вместе с щетками.
• Выпрямитель (диодный мост). В его функции входит преобразование переменного сигнала в постоянный ток.
• Корпус. Изготавливается из легких металлов или их сплавов для снижения веса. Поскольку работающий генератор подвержен нагреву, в корпусе имеется множество вентиляционных отверстий, обеспечивающих охлаждение устройства воздушными потоками.

Дополнительно предусмотрена крыльчатка, лопасти которой вращаются вместе с ротором и обеспечивают более эффективное охлаждение, увеличивая поток воздуха.

Как заменить ремень самостоятельно

Для такой работы нужно подготовиться. Если есть возможность использовать гидравлический подъемник, то это будет оптимальным вариантом. Но вполне достаточно смотровой ямы.

Вначале подготовьте набор инструмента и приспособлений:

1. Подъемное устройство.
2. Гаечный ключ №17.
3. Ключ в виде шестигранника размером 5 мм.
4. Набор торцовых головок Torx с воротком.
5. Комплект рожковых и торцовых ключей.
6. Несколько отверток с прямым шлицем.
7. Удлинитель.
8. Приспособление для закрепления распредвалов.
9. Ключ для стопорных колец.

Это примерный набор инструмента, могут потребоваться другие приспособления.

Подготовка к работе

Поставьте автомобиль на подъемник, но пока не поднимайте. Вначале вытяните ручной тормоз до конца, затем снимите отрицательный провод с аккумулятора. Перед началом работы приподнимите машину и снимите ремень генератора. Также демонтируйте стартер, так как он будет мешать работе.

Чтобы выполнить такую подготовку, потребуется вначале снять переднее правое колесо и брызговик.

Остальные действия производите в следующем порядке:

1. Зафиксируйте отверткой или другим инструментом маховик двигателя от вращения. В отверстие стартера воткните отвертку или подходящий инструмент.
2. Торцовым ключом на 17 или головкой открутите болт 1 крепления шкива 3 коленчатого вала.
3. Снимите шкив, а болт 1 с шайбой 2 заверните на место и затяните.
4. Вытащите отвертку, фиксирующую маховик от проворачивания.
5. Опустите автомобиль подъемным устройством.

1 — болт, 2 — шайба, 3 — шкив коленвала.
Для дальнейшей подготовки потребуется специальное приспособление — траверса. Она поможет поднять правую сторону двигателя.

1. Закрепите траверсу 1, как показано на фото.
2. Вставьте крюк 2 в рым-болт.
3. Приподнимите силовой агрегат с помощью траверсы.

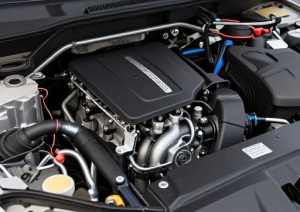

Для подвешивания двигателя установите траверсу 1, крюком 2 зацепите за рым-болт 3

Чтобы проще установить опору двигателя на место, обведите маркером вокруг нее.

Далее, с помощью торцовой головки Торкс Е12 выкрутите два болта №1 фиксации правой опоры к двигателю. Затем выкрутите еще два болта №3, которые крепят опору к кузову, и снимите ее. Для этого потребуется головка Торкс Е16.

Правая опора двигателя: 1 — болт крепления мотора к правой опоре, 2 — опора, 3 — болт крепления опоры к кузову

Снимите кожух, защищающий ременный привод. Для этого с помощью шестигранника размером 5 мм выкрутите 5 винтов верхней половины крышки, затем 3 — нижней половины.

Крышки привода ГРМ: 1 — верхняя половина, 2 — нижняя половина

Какие генераторы устанавливают на «Ладу Весту»

Волжский автозавод не занимается производством автомобильных генераторов. Комплектация автомобилей Lada Vesta такими устройствами возложена на поставщиков. Основными производителями, осуществляющими конвейерные поставки, являются Bosсh и Valеo.

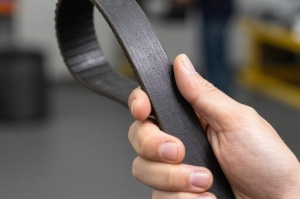

Приводной ремень. Источник фото: https://www.zr.ru/content/articles/779188-lada-vesta-proverka-i-zamena/?

Оригинальные генераторы, которые производятся этими фирмами, продаются под брендом Lada. Артикул — 8450006900, выходной ток — 120 A. Для комплектаций с обогревом лобового стекла предусмотрена версия, выдающая 150 A.

На рынке предлагается множество аналогов. Из отечественных наибольшее распространение получила продукция с выходным током до 200 A.

Когда менять ремень ГРМ

Время замены ремня ГРМ на Ладе Веста, как и в других автомобилях, зависит от многих факторов. Производитель рекомендует выполнять эту процедуру раз в 90 000 км, однако, учитывая возможные последствия обрыва, рекомендуется производить замену значительно чаще. Особенно, если ваш двигатель вашего автомобиля имеет значительный пробег. Любые подтёки масла, брызги воды и грязь могут заметно сократить срок службы ремня ГРМ. Так сколько пробега требуется для замены? – мы рекомендуем менять раз в 50 000 км.

На вопросы о том, как заменить и через сколько менять ремень ГРМ на Весте, мы ответили. Если у вас остались вопросы по такой процедуре, как замена ГРМ на Lada Vesta, видео и фото в интернете поможет вам на них ответить. И помните очень важный момент – диагностируйте состояние ремня газораспределительного механизма как можно чаще, ведь обрыв ремня ГРМ может привести к немалым финансовым и временным затратам.

Какие ремни устанавливают на «Лада Веста»

Артикульный номер ремня генератора «Лада Веста» с кондиционером — 8450006328. Применяются модификации 6PK1039 для машин, оснащенных системой кондиционирования воздуха, и 6PK778 для ремня генератора «Веста» в комплектации без кондиционера. Официальными поставщиками этих деталей на конвейер ВАЗ являются фирмы Gates и Contitech.

Ролик натяжителя генератора Vesta. Источник фото: https://doktormobil.ru/katalog/roliki/330889/

На автомобилях с моторами 1,6 16v и объемом 1,8 л, оснащенными кондиционером, необходимое натяжение обеспечивает опорный ролик генератора «Лада Веста» под номером 8450006996. Его конструкция такова, что при исправной детали регулировок не требуется.

Какие двигатели ставят на Весту

Перед ознакомлением с работой напомним, какими видами двигателей комплектуется новая машина. АвтоВАЗ предлагает потребителю целую серию моторов:

1. ВАЗ-11189, 87 л. с., 1,6 л.
2. ВАЗ-21129, 106 л. с., 1,6 л.
3. ВАЗ-21179, 122 л. с., 1,8 л.
4. Двигатель Рено-Ниссан HR16DE-H4M, 114 л. с., объемом 1,6 л.

Указанная линейка силовых агрегатов может со временем изменяться. Поэтому не обессудьте, если в списке окажутся неточности. Первые три вида силовых агрегатов были созданы в России на АвтоВАЗе на базе старых моделей. Последний вид стал результатом совместной разработки Японии и Франции от концерна Рено-Ниссан. На этом моторе использован цепной привод распредвала, но нет гидрокомпенсаторов. Поэтому каждые 80 тысяч километров пробега требуется регулировка зазоров клапанов ГРМ.

Чаще всего в комплектациях Лады Весты можно увидеть двигатели 21179 и 21129. В отношении 8-клапанного мотора на 87 «лошадей» многие жалуются, что не хватает мощности. Но совместно с механической КПП он выдает хорошие результаты.

Наиболее оптимальный вариант — двигатель ВАЗ-21129. У него 16 клапанов, а мощность составляет 106 л. с. Основная проблема мотора — ременный привод. От его работоспособности зависит срок службы всего силового агрегата.

Как проверить ремень

Техническим регламентом предусматривается проверка состояния привода навесных агрегатов каждые 15000 км, замена — через 90 000 км. Визуально проверяется состояние поверхности, а также натяжение. Его проверяют следующим образом:

• К самому длинному прямому участку прикладывают тонкую металлическую пластину.
• Пальцами руки, прикладывая среднее усилие (не более 10 кг), оттягивают ремень.
• Замеряют образовавшийся зазор, который не должен превышать 10 мм.

Натяжитель ремня генератора. Источник фото: https://www.lkforum.ru/showthread.php?t=67012&page=44

В этом случае ремень генератора Vesta натянут по правилам. Перетяжка также недопустима, она приводит к ускоренному выходу из строя подшипников на вращающихся валах.

Интервал замены ремня ГРМ Лада Веста СВ Кросс

АвтоВАЗ рекомендует выполнять замену ремня ГРМ через 180 000 км пробега. Да, это очень сильно заявление. Но достаточно лишь открыть руководство по эксплуатации Лада Веста СВ на нужной странице, чтобы увидеть документальное тому подтверждение:

Достаточно лишь вспомнить Ладу Приору, у которой тоже был аналогичный интервал замены ремня ГРМ. Но у 90% всех выпущенных с завода Приор ремень ходил едва ли до 120 000 км. Я думаю, что вряд ли у Весты поменяли что-то в лучшую сторону. Поэтому ремень ГРМ лучше менять не на 180 тыс. км, а максимум на 70 тыс. км.

Во сколько обойдется замена ремня ГРМ на Ладе Веста Кросс СВ?

Если не брать в расчет работу, то нам понадобится сам ремень ГРМ, натяжной и паразитный ролики. Такой комплект будет стоить от 2500-3500 рублей. Сразу с ремнем лучше всего заменить и помпу водяного насоса. Они часто клинят, что служит причиной загибания клапанов. Помпа стоит 1000-1500 рублей. Кроме помпы потребуется еще взять антифриза на доливку, так как что-то в любом случае выльется. Это еще 150-300 рублей. Итого за запчасти получаем 3650-5300 рублей.

Остальное можно выполнить своими руками. Если делать работу на сервисе, то придется потратить еще от 1000 рублей за работу. Мы сэкономим на работе и сделаем все своими руками. Итак, поехали.

Признаки износа ремня и натяжителя

Существует ряд характерных симптомов, сигнализирующих о ненормальном состоянии привода:

1. Свист при запуске двигателя. Появляется по причине недостаточного натяжения, вызванного изношенным ремнем или неисправностью ролика (на машинах с кондиционером). Если он свободно вращается, нет видимых следов износа, причину ищут в ремне. Он имеет поликлиновую структуру. Поверхность состоит из нескольких продольных гребней, называемых клиньями и расположенными между ними впадинами, «ручейками». Когда рёбра стачиваются, происходит более глубокое погружение клиньев в канавки шкива, за счет чего уменьшается внутренний диаметр привода. Прирост длины на определенном этапе выходит за пределы, которые может компенсировать натяжной ролик.
2. Трещины на поверхности. По мере эксплуатации появляются поперечные трещины, чаще на внутренней поверхности. Несколько таких — тревожный знак, когда их много — привод подлежит немедленной замене.
3. Потертая поверхность ролика. Равномерно сточенный шкив не так страшен, если провисание компенсируется перемещением ролика. В противном случае ремень проскальзывает, а может и выскочить из паза. При неравномерном износе возможно образование кромок, которые режут ремень.

Действенных способов восстановления работоспособности механизма не существует. Единственный выход — замена изношенных деталей.

Как поменять ремень ГРМ Vesta своими руками

Следует сразу предупредить владельцев авто, что работа по замене ремня на Весте трудоёмкая, требующая специального технического оснащения и опыта в проведении подобных работ. Доступ к ремню ГРМ затруднён, загражден навесными деталями двигателя. Также в ходе проведения ремонтных работ понадобится снимать правую опору двигателя, для этого его необходимо будет вывешивать.

После снятия защитной крышки привода ГРМ проверяем совпадения меток ГРМ. Метки на шкивах распредвалов должны совпасть с метками на задней крышке ГРМ. Поэтому при помощи ключа «на 17» проворачиваем коленвал за болт крепления демпфера до его совпадения.

Если вы снимаете ремень ГРМ не для замены, то необходимо пометить направления его вращения и метки для шкивов. Для этого можно использовать маркер или белую краску.

Запрещается в ходе проведения ремонта, проворачивать ремень ГРМ посредствам вращения за шкивы распределительных валов.

Для удобства по проворачиванию коленвала необходимо, открутив, три винта снять стартер. Затем при помощи вставленной шлицевой отвёртки, удерживаем коленвал от проворачивания.

Если вы владелец автомобиля с МКПП, то болт шкива можно отвернуть включив высшую передачу и выжав педаль тормоза кратковременно запустить двигатель.

После демонтажа ремня ГРМ необходимо убедиться в работоспособности натяжного и направляющего ролика и при необходимости их поменять.

Болт крепления натяжного ролика затягивается моментом 33,2-41,2 Н·м.

Как заменить ремень генератора на «Весте»

Подкапотное пространство автомобиля скомпоновано достаточно плотно. Снятие и замена ремня генератора на «Веста» требует освободить место в моторном отсеке, чтобы обеспечить доступ к агрегату. Сначала готовят инструменты.

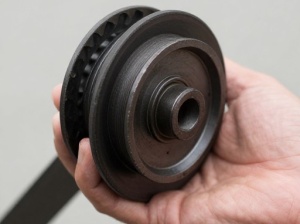

Замена натяжителя ремня генератора на «Ладе Весте». Источник фото: https://www.zr.ru/media/?media=photo&p=594

Для работы понадобятся:

• ключи Torx T-55,T-20, T-30;
• накидной «на 13»;
• набор рожковых ключей;
• крестовая и плоская отвертка;
• баллонный ключ;
• домкрат (при отсутствии подъемника или смотровой ямы).

Последовательность действий зависит от комплектации автомобиля: типа коробки передач, наличия системы кондиционирования воздуха, натяжного ролика.

Последовательность действий:

• Вывешивают правое переднее колесо, либо используют подъемник или смотровую яму.
• Демонтируют подкрыльник. Предварительно откручивают крепежные саморезы.
• Демонтируют металлический защитный щит двигателя.
• На машинах с механической коробкой передач откручивают гидравлический цилиндр сцепления и подвешивают на технологический крюк.
• Демонтируют кронштейн крепления гидроцилиндра сцепления.
• Откручивают и подвешивают стартер, не отсоединяя провода. Это откроет доступ к маховику и позволит застопорить его большой отверткой или специальной вставкой;

Далее начинаются различия. На авто без кондиционера:

• Отсоединяют демпфер коленчатого вала, для чего откручивают крепежный болт.
• Отверткой снимают пластиковую заглушку на ролике.
• Накидным ключом на 13 ослабляют гайку натяжного ролика.
• Ключом Torx T-55 вращают ролик против движения часовой стрелки до достижения верхнего положения.
• Снимают ослабленный приводной ремень.

Ремень устанавливается на шкивы устройств в такой очередности:

• демпфер;
• компрессор кондиционера;
• генератор;
• натяжной ролик.

После завершения установки необходимо натянуть ремень генератора. На «Весте» натяжной ролик переводится в нижнее положение вращением по часовой стрелке. По достижении нужного положения произойдет фиксация положения ролика, ремень получит необходимую натяжку. Затем затягивают гайку крепления.

Ход работ

Демонтаж подкрылка

Сначала автомобиль нужно загнать на эстакаду, поддомкратить и снять переднее правое колесо.

Далее снимается подкрылок. Для этого, используя вороток и биту Torx T-20, сперва откручивается 2 самореза, которыми локер фиксируется бамперу в нижней части, после чего отворачиваются еще 2 самореза, но уже по кромке колесной арки.

Затем битой Torx T-30 выкручиваются 2 винта, коими локер крепится к подрамнику.

Крепление локера к подрамнику

К брызговику подкрылок фиксируется 3-мя пистонами, фиксаторы которых необходимо поддеть и вынуть, после чего снять и сами клипсы.

В конце остается только отвести локер назад, чтобы он не мешал работать.

Отводим локер в сторону

Конечно, есть еще вариант просто вырезать ножом кусок подкрылка, чтобы не тратить время на его снятие и установку, однако портить компонент все же не рекомендуется.

Особенности снятия ремня

Ход самостоятельной замены ремня генератора на Лада Веста напрямую зависит от комплектации автомобиля – наличия и отсутствия кондиционера, а также от типа коробки передач.

Комплектации без кондиционера – требуется снять штатную защиту. Для этого воротком и головкой на 10 выкручиваются 13 болтов.

Точки крепления штатной защиты Лада Веста

Версия с МКПП – снимаем цилиндр гидропривода сцепления. Он фиксируется 2-мя болтами. Когда цилиндр снят, его следует подвесить за крюк, при этом отсоединять трубку не нужно.

Комплектации без кондиционера – нужно снять стартер (вместе с проводкой), а еще кронштейн, после чего также подвесить его. Он крепится 3-мя болтами. Кроме того, необходимо заблокировать маховик, что осуществляется через техотверстие, которое предназначается для болтов крепления стартера на трансмиссии.

Версии с «кондеем» – сперва нужно отпустить гайку, после чего ролик (натяжной) повернуть влево, пока он не окажется в верхнем положении.

Комплектации без «кондея» – потребуется снять демпфер коленчатого вала, для чего сперва выкручивается болт, а затем снимается шайба.

Как заменить натяжной ролик

Завод-изготовитель рекомендует проводить замену ролика вместе с заменой ремня.

Ключ для натяжки ремня. Источник фото: https://mashintop.ru/dvigatel/kak-i-kogda-pomenyat-remen-grm-na-lada-vesta-lada-vesta-metki-ustanovka-i-natyazhenie.html

Это трудоемкая операция. Ролик упирается в лонжерон и демонтировать его без вывешивания двигателя невозможно. После снятия ремня генератора, применяемого на «Весте», необходимо провести следующие операции:

Снятие ремня ГРМ

Для демонтажа ремня ГРМ необходимо выполнить следующие действия:

• Снимите клемму с аккумуляторной батареи
• Поднимите автомобиль на подъёмнике
• Демонтируйте ремень привода вспомогательных агрегатов
• Демонтируйте демпфер коленчатого вала, предварительно застопорив вращение отверткой или специальным приспособлением, после чего затяните болт коленвала

• Выкрутите 2 болта крепления правой опоры к ДВС (Torx E12), предварительно подвесив двигатель на траверсе или другом приспособлении

• Выкрутите оставшиеся 2 болта крепления опоры к кузову (головка 16 мм) и демонтируйте её

• Снимите защиту ремня ГРМ, выкрутив 5 болтов (шестигранник на 5 мм)

• Вращая коленчатый вал, выставьте метки распредвалов на одном уровне с метками на задней крышке

• Ослабьте болт натяжного ролика ключом на 17 мм

• Демонтируйте ремень ГРМ

Для удобства используйте специальный инструмент: фиксатор для распредвалов и фиксатор для коленвала.

Спасибо за подписку!

Замена ремня ГРМ автомобиля Лада Веста

Подготавливаем автомобиль для выполнения работ. Устанавливаем автомобиль на подъемник или на смотровую яму. Отключаем минусовую клемму аккумулятора.

Снимаем ремень приводов.

Стопорим маховик от проворачивания.

Головкой на 17 отворачиваем болт 1, рисунок 1, крепления демпфера, снимаем шайбу 2 и демпфер 3 коленчатого вала.

Заворачиваем на место болт крепления демпфера.

Снимаем приспособление для стопорения маховика (если применялось).

Устанавливаем на автомобиль траверсу 1, рисунок 2, для вывешивания двигателя, заводим крючок 2 траверсы в проушину 3 правого рыма, и вывешиваем силовой агрегат с правой стороны.

Головкой TorxE12 отворачиваем и извлекаем два болта 1, рисунок 3, крепления силового агрегата к правой опоре 2 подвески двигателя.

Отмечаем маркером положение правой опоры.

Той же головкой отворачиваем два болта 3 крепления правой опоры подвески силового агрегата к кузову и снимаем правую опору.

Шестигранником на 5 отворачиваем пять болтов с шайбами, и снимаем верхнюю защитную крышку 1, рисунок 4.

Отворачиваем тем же ключом три болта и снимаем нижнюю защитную крышку ГРМ.

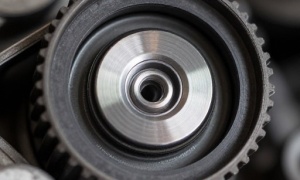

Ключом на 17 поворачиваем коленчатый вал за болт крепления демпфера, до совпадения метки на зубчатом шкиве коленчатого вала с меткой на корпусе масляного насоса. При этом метки шкивов распределительных валов должны совпасть с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, отвернув его на 2 — 3 оборота, и снимаем со шкива коленчатого вала дистанционную шайбу и ремень 3 привода ГРМ (применяем накидной ключ на 17 и плоскую отвертку).

Продолжение статьи на странице 2..

Ремень газораспределительного механизма (ГРМ) приводит в движение распределительные валы и клапаны в соответствии положениями поршней. Если не следить за этим узлом, велика вероятность полного выхода из строя двигателя с последующим дорогостоящим ремонтом. Что же может произойти?

Изношенный ремень может порваться, а изношенный натяжной ролик может привести к проскальзыванию ремня через зубцы. Всё это сбивает положение клапанов относительно поршней, что может привести к их «встрече», следствием которой обычно являются изогнутые клапана и сломанные на несколько частей распределительные валы.

Если вы не хотите подобных последствий, то единственным верным решением будет своевременная замена ремня ГРМ и натяжного ролика. Для выполнения данной в автомобиле Лада Веста процедуры воспользуйтесь инструкцией, приведённой ниже.

Подготовка

Прежде чем начинать самостоятельную замену ремня ГРМ на Лада Веста и Икс Рей, автомобиль необходимо загнать на эстакаду, поставить его на ручник, и сбросить минусовую клемму с АКБ. Работать рекомендуется вдвоем. Также нужно подготовить инструменты для работы:

1. Вороток и набор головок;
2. Ключ на 17;
3. Траверса;
4. Комплект бит Torx;
5. Шлицевые отвертки;
6. Удлинитель;
7. Специальный ключ либо щипцы для колец (стопорных);
8. Набор рожковых ключей;
9. Устройство для фиксации распредвалов.
