Схема подключения подогрева сидений приора

Выбор подогрева сидений

Для того чтобы выбрать подогрев сидений стоит определиться какой подогрев вам необходим. Различают несколько видов подогрева сидений для Лада Приора: Накидка, Штатный подогрев, Подогрев «Емеля»

Подогрев сидений от прикуривателя (накидка)

Такой подогрев обширную зону применения и довольно прост в установке. Для установки подогрева сидений от прикуривателя не понадобиться каких-либо навыков автоэлектрика. Чтобы установить такой обогрев достаточно лишь вставить штекер подогрева в прикуриватель и выбрать нужно положение обогрева. Следует отметить, что надежность таких подогревов оставляет желать лучшего. В качестве нагревающего элемента используются нити накала, но так как накидка плохо закрепляется на сидение и часто подвергается заломам, что приводит к обрыву нити и следственно выходу из строя всего обогрева.

Подогрев сидений штатный

Штатный подогрев лады приоры очень надежное устройство, которое можно купить в любом магазине автозапчастей по цене от 1000 рублей. Штатный подогрев имеет только одно положение нагрева и не регулирует температуру нагрева, т.е. сидение будет греться до той степени, пока вы его не выключите. Это является его единственным минусом. Плюсами же данного подогрева является, что нет необходимости использовать дополнительные промежуточные реле для разгрузки контактов. Так как само реле уже встроено в кнопку. Штатный подогрев имеет греющие элементы сидения и поясницы.

Подогрев сидений Емеля

Подогрев сидений Емеля довольно хорошо зарекомендовал себя на рынке. Стоимость такого комплекта подогрева весьма не дешевая от 2000 рублей. Устанавливается такой подогрев аналогично штатному подогреву. Однако существенное отличие от штатного подогрева это возможность регулирования нагрева сидения. Но так же стоит отметить, что установить кнопку подогрева сидений в штатное место получится с трудом, придется выпиливать и подрезать штатное место. Такой подогрев имеет греющие элементы сидения и поясницы.

Комплект обогрева сидений (завод) 2 сидения на ВАЗ Приора

Уважаемые покупатели, во избежание ошибок при отправке комплекта электрообогрева сидений 2170-6513010 с проводами и блоком кнопок на ВАЗ 2170/71/72, в строке «Комментарий» указывайте модель вашего автомобиля, комплектацию, год выпуска.

Когда в лютый холод приходится садиться за руль Лада Приора, и ощущать спиной и тем, что пониже студеное сидение, невольно приходится задумываться о том, что весьма не мешало бы заиметь в машине подогрев сидений. Дело в том, что штатный подогрев сидений на ВАЗ 2170/71/72 встречается только в люксовом варианте последних годов выпуска, а во всех остальных машинах этой серии обогрева не предусмотрено. Однако отчаиваться не стоит, ведь самостоятельный ремонт и подключение подогрева по силам каждому.

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке «наворотов», это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в «холодный» автомобиль.

Производители подогрева сидений стали выпускать комплекты подогрева сидений, для автолюбителей у которых данной опции нет в комплектации, что позволяет им установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Встраиваемый (заводской) комплект обогрева сидений в сборе (на 2 сидения) устанавливаются автомобили для автомобиля Лада Приора (2170-71-72) по умолчанию.

Изделие создано по формуле «длина нагревающей нити — сопротивление материала — напряжение бортовой сети».

Это значит что нагревательная нить такой длины (при напряжении 12.5-13.5 Вольт) не может нагреться более 53°С.

Тканевая основа обогрева сделана из негорючего материала, нагревательная нихромовая нить идет во фторопласте, что в совокупности полностью исключает вероятность возгорания изделия.

Комплектация:

— Нагревательный элемент (напряжение 13,5 В; Мощность 55 Вт.) — 4 шт.

— Блок кнопок — 1шт.

— Монтажный набор для подключения — 1 шт.

— Схема монтажа — 1 шт.

— Товар сертифицирован.

Штатный обогрев сидений 2170-6513010 на автомобили семейства ВАЗ 2170 / 2171 / 2172 поставляются на конвейер ОАО «АВТОВАЗ», товар тестирован и обладает высокой степенью надежности.

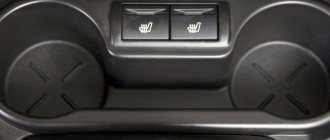

Блок выключателей подогрева передних сидений расположен в салоне автомобиля ВАЗ 2170/2171/2172 на кожухе туннеля пола между передними сиденьями.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Блок управления обогревом сидений предназначен для включения / выключения подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в двух положениях на автомобилях Лада Приора / Приора 2.

Установка электрообогрева сидений 2170-6513010 автомобиля в сборе с проводами и блоком выключателей кнопок подогрева передних сидений ВАЗ 2170, 2171, 2172 Лада Приора 2 и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 21700651301023.

ВАЗ 2170, ВАЗ 2171, ВАЗ 2172.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить подогрев передних сидений в автомобиле семейства Лада Приора / Приора 2.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере установки штатного подогрева. Так как установка иных подогревов будет аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками необходимо демонтировать сидения с автомобиля и снять с них обивку. Установка подогрева будет разделяться на несколько этапов.

Снятие сидений

установка в них термоэлементов

установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

Трещотка
Головка на «13»
Головка на «8»
Головка на «10»
Отвёртка «+», «-»
Изолента

Процесс снятия сидений

Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

Трещоткой с головкой на «13» откручиваем скобы крепления сидения

Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

Отключаем штекер датчика пристёгнутого ремня

Вынимаем сидение

Далее переходим к разборке самого сидение и установки термоэлементов

Установка термоэлементов

Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

Подсовываем термоэлемент под обивку и пришиваем его к поролону.

Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.

Складываем спинку, оттягивая крючки фиксирующие спинку.

Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

Головкой на «10» откручиваем болт крепления шестерни к сидению

Отгибаем штырьки держащие обивку спинки и снимаем ее с них.

Подсовываем термоэлемент под обивку и пришиваем его к спинке.

Натягиваем обивку на спинку сидения и фиксируем ее зажимами.

Соединяем штекер обогрева сидения со штекером обогрева поясницы

Как отремонтировать подогрев сидений

Для ремонта подогрева сидений своими руками кресла понадобится снять. В действительности это не так тяжело, как может показаться поначалу. Достаточно открутить четыре болта и отсоединить разъём, фиксирующий кресло у основания.

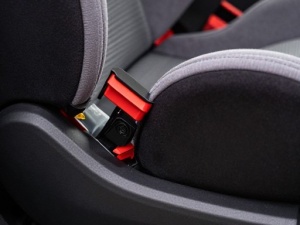

Дело в том, что ремень безопасности одним концом закреплён к креслу, подогрев которого не работает. Вам придётся приложить некоторые усилия, чтобы отсоединить данное приспособление. Для этого его нужно будет разобрать.

Пластиковый кожух ремня безопасности крепится на специальных болтах торксах. Они имеют выступы, поэтому для их извлечения понадобится специальная отвёртка. Именно в снятии крышки состоит главная сложность, а когда это сделано, просто осуществите следующие манипуляции:

снимите прижимную планку;
отожмите защёлку;
вытащите застёжку ремня.

После этого снимите элементы с каркаса. Делайте всё максимально осторожно, чтобы не повредить конструкцию подогрева сидений, который не работает.

Чтобы снять подушку открепите зажимы и клипсы по бокам. Ручку поясничного подпора от подогрева сидений также придётся извлечь. К сожалению, без данной процедуры устройство вряд ли будет работать.

Также нужно снять ручку, отвечающую за наклон спинки. После того как вы отделите подушку, в которой не работает подогрев, от кресла, вы сможете осуществить её ремонт. Процесс можно разбить на следующие этапы:

Снимите правую накладку сверху.
Демонтируйте пластиковый кожух.
Снимите подлокотник.
Отцепите ленты, удерживающие спинку.
Уберите крепёж подголовника.
Потяните спинку вверх.

После того как вы осуществите все перечисленные пункты, можно будет работать непосредственно с поврежденным элементом подогрева сидений.

После этого просто возьмите тефлоновый кабель и замените повреждённый участок. Предварительно не забудьте зачистить концы на проводах и обработать их оловом. Полученную конструкцию соедините в скрутку и оденьте специальный кембрик.

Когда ремонт подогрева сидений осуществлён, пред сборкой проверьте работают все ли контакты. Только потом верните креслу его былой вид. Для обратной сборки вам понадобится клей, с его помощью нужно соединить поролон.

Отремонтировать неисправный подогрев сидений под силу каждому водителю. Главное, запастись терпением и выделить время для диагностики и демонтажа. У новичка данная процедура может занять 5-6 часов, у профессионала – около двух.

Установка подогрева сидений «накидка»

Подогрев сидений «накидка» надевается поверх чехла или сидения вашего автомобиля. Фиксируется на сидении с помощью резинок. Штекер подогрева вставляется в прикуриватель и уже, после чего на кнопке подогрева выбирается нужный режим работы. Опасен такой подогрев тем что некоторые модели не имеют защиты и оставив его в прикуриватели это может обернуться печальными последствиями.

Установка подогрева сидений на ваш автомобиль завершена. Штатный подогрев работает только при включенном зажигании автомобиля.

Подогрев сидений Лада Приора: причины неисправности, схема

Достоинства Лады Приора оценили немало российских потребителей, отдавая свой выбор именно этой модели. Автомобиль привлекает покупателей не только внешне привлекательным видом, но и:

качественной сборкой;
доступной стоимостью комплектующих;
вполне приемлемой ценой.

Кроме вышеперечисленных достоинств, владельцы Приоры, конечно, если немного разбираются в ремонте авто, без особых проблем, следуя рекомендациям специалистов, смогут своими руками исправить незначительные поломки, к примеру, заменить предохранитель,да и установка подогрева сидений на Приоре не вызовет особых проблем.

Подогрев сидений Лада Приора — поломки, инструкция установки

В морозную погоду не очень приятно садиться на ледяное сиденье автомобиля, чтобы запустить двигатель — поэтому спасает подогрев сидений. Изобретательные владельцы автомобиля Лада Приора почти сразу начали ставить подогрев сидений в свои Приоры. Конечно, сидушка прогревается не моментально, но заметно спасает от обморожения. Пока печка не греет (так как двигатель еще не прогрелся!) обязательно ли сидеть в полном холоде? Заводской обогрев сиденья ставится, только в люксовые комплектации автомобиля Приора. Установка его не очень сложная, главное, подключить все грамотно. Подогрев сидений, типо «Емеля» и устанавливать не нужно, обивка сидений не снимается, потому что это просто накладка на сидения — она вставляются в прикуриватель — правда почему то, от них со временем горит предохранитель прикуривателя.

Заняться установкой обогрева сидушек на Приоре можно самостоятельно, обойдется это сравнительно недорого (если сравнивать с тем, что здоровье может сильно пострадать от прогрева промерзшей машины). Блок управления подогревом сидений можно установить в Приоре там, где будет удобно: главное помнить, что это далеко не самая нужная кнопка при управлении автомобилем, она не должна мешать нажатию других рычагов, кнопок. Читайте статью до конца и у Вас в машине будет тепло даже в минус 45.

Комплект подогрева сидений ВАЗ 2170-2172 /Лада-Приора/

ПРИМЕНЯЕМОСТЬ: ВАЗ 2170, 2171, 2172 (Лада-Приора).Комплект встраиваемого подогрева для двух передних сидений.

Сегодня редко встретишь современный автомобиль, у которого уже с завода не было бы функции подогрева сидений. Но, к сожалению, не в каждой комплектации LADA есть такая опция. Обогрев сидений в автомобиле — это очень удобный и неотъемлемый атрибут в осенний и зимний периоды. Многим автовладельцам, не имеющим в автомобиле автозапуск двигателя или подогрев сидений, знакомо не приятное чувство, когда в морозную погоду садишься на холодное сиденье. Данный комплект подогрева сидений предназначен для установки на автомобили семейства Lada Priora. Изделие создано по формуле: длина нагревающей нити — сопротивление материала — напряжение бортовой сети. Это означает, что нагревательная нить такой длины, при напряжении
12.0-13.5 В
, не может нагреться более
53 °С
. Тканевая основа обогрева изготовлена из негорючего материала. В качестве нагревательного элемента используется нихромовая нить с изоляцией из фторопласта. Таким образом, вероятность возгорания изделия полностью исключается.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
— нормальное напряжение питания 12 В; — потребляемый ток 3-5 А; — номинальная мощность 40 Вт; — время нагрева поверхности модуля до рабочей температуры 5-10 мин.; — температура поверхности нагревателя +53 °С; — габаритные размеры каждого модуля 240х310х375 мм.

Состав комплекта:

— модуль с нагревательным элементом — 4 шт.; — установочный комплект монтажных проводов; — кнопочный блок управления подогревом.
Установка на автомобиль.
Обогреватели могут устанавливаться в специальные карманы с внутренней стороны автомобильных чехлов или под обивку кресел. Недопустимость сминания или смещения элементов обогревателя в процессе их эксплуатации должна обеспечиваться их дополнительным креплением. При установке в чехлы автомобильных кресел обогреватели вставляются в дополнительные карманы на спинке и сиденье чехлов с внутренней стороны. Обогреватели можно прикреплять к чехлам следующими способами: с использованием двустороннего скотча; с помощью клея для ткани (клей не должен иметь запаха!); при тонких материалах чехлов обогреватели могут подшиваться к чехлам, для этого на каждом обогревателе по краям предусмотрены зоны крепления. При установке под обивку кресел обогреватели приклеиваются к поролоновой подкладке кресла двухсторонним скотчем: один обогреватель к сиденью, второй к спинке. Клавиши управления подогревом имеют два положения (ВКЛ/ВЫКЛ), кнопочный блок устанавливается в штатное место на облицовке туннеля пола.

Установка штатного подогрева сидений на Лада Приора

Комплект штатного подогрева сидений для Приоры должен включать:

Нагревательные элементы (всего 4, по два на каждое сиденье);
Колодка под блок управления с проводами;
Блок подогрева сидений Приора.

При этом в артикуле обогрева сидений для Лады Приоры обязательно должны быть цифры 2170 – это, как известно любому владельцу Приоры, номер модели. Стоит отличать комплект штатного подогрева для Приоры 2 по каталожному номеру – в сравнении с комплектом для Приоры 1 они отличаются. Весь монтаж обогрева сидений на Приоре, лучше описать подробным пошаговым алгоритмом, который проверен временем и другими автолюбителями:

Снимаем передние сидушки. С кресел снять заводские чехлы, которые крепятся металлической спицей и тремя пластиковыми защелками. Можно разобрать сидения без демонтажа, сняв только чехлы, но тогда процесс немного осложнится – будет неудобно заниматься проводкой, укладкой нагревательных элементов;
Крепим нагревательные элементы к сиденьям – одно на нижнюю часть, вторую – на спинках, в область поясницы. Кто-то советует крепить с помощью двустороннего скотча, но со временем он может отклеиться. Надежнее будет пришить нагревательный элемент к подушке, чтобы он не съезжал со своего места;
Протянуть провода от нагревательных элементов через отверстие в креплении под подушкой (от поясничных нагревательных элементов провода провести к месту крепления обивки сидений). Отрезок проводов, который проходит через отверстие, можно защитить от перетирания с помощью, какой-либо пластмассовой трубки. Штекеры питания для всех четырех элементов выведены, осталось только подключить их;
Разобрать центральный тоннель. Кнопки для обогрева сидений будут на месте заглушки около ручника;
Проводка подключается строго по схеме подключения подогрева сидений. Перед этим рекомендуется отключить АКБ от сети. К блоку управления подогревом устанавливаем клеммную колодку. Провод (-) черного цвета крепится под болт возле ручника. Провод серо-красного цвета (для эстетов, он отвечает за подсветку кнопок) присоединяется к подсветке ободка прикуривателя. Провод на 12 В красного цвета протягивается к монтажному блоку. Без предохранителя здесь не обойтись. Далее все идет строго «по номерам». К проводу красного цвета присоединить контакт 87, к черному проводу – контакт 86. Сине-черный провод на 12 В соединить с контактом 85, розовый провод – с контактом 30. К монтажному блоку можно подключиться через врезающиеся зажимы, чтобы провода держались крепче;
Собрать тоннель обратно, установить чехлы на сидушки.

Штатный подогрев сидений на Приоре гарантированно прослужит несколько сезонов, если был подключен правильно. А если сразу после установки не работает обогрев, значит, подключение проводки было не правильным.

Схема подсоединения в блоке предохранителей

Работы по подсоединению проводов следует выполнять при отключенной аккумуляторной батарее.

Установить реле (1119-3747210-10) в монтажный блок, разъем К11.

87-й контакт реле соединяется с проводом красного цвета блока кнопок.

86-й контакт реле соединяется с «массой» кузова.

85-й контакт реле соединяется с проводом черно-синего цвета от замка зажигания.

30-й контакт реле соединяется с проводом розового цвета 30-го контакта реле дальнего света фар.

Предохранитель можно установить между реле дальнего света и реле К11 на розовый провод.

Как видно из описания, схема подключения подогрева Лады Приора очень простая.

Если после всех проведенных действий подогрев сидений на Приоре не работает, то следует проверить по пунктам правильность подключения проводов и реле. Также вы можете ознакомиться с видеоинструкцией «Подогрев сидений Лады Приора своими руками».

Подогревы сидений svkavtomagiccomfort-40 встраиваемые

Комплект обогрева сидений для Лада Приора

Приора — аналоги подогрева сидений

Как бы то ни было странно, в магазинах, не так часто можно встретить аналоги штатного комплекта для Приоры. Чаще всего они стоят дешевле, но нагревательные элементы приходится подгонять по размеру, а иногда вовсе «мудрить» с проводкой. Остается только заводской подогрев сидений – хоть он стоит дороже аналога, но он точно ляжет на сидушку, а с проводкой все будет более-менее понятно.

Ну а вообще, вот такие аналоги:

Емеля;
Авточехол с подогревом «Жара».

Решил установить подогрев сидений на приору, чтобы зимой было комфортно в машине.

Приобретаем комплект штатного подогрева сидений для приоры за 850 руб. в составе:

4 нагревательных элемента (2 спинки, 2 сиденья) с проводкой и разъемами

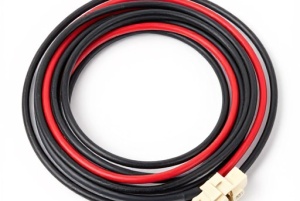

жгут соединительных проводов с разъемами
блок кнопок обогрева

реле 4-х контактное 1119-3747210-10 (98.3747-111)
предохранитель 15А
клеммы типа «мама» (средние и малые)
клеммы под «массу»
двухсторонний скотч
тонкую гофрированную трубку
клеммы-замки для соединения проводов
провода

Устанавливаем на место обшивку сидений

Снимаем облицовку центрального тоннеля. Основной жгут с проводами прокладываем в тоннеле от блока кнопок обогрева к подлокотнику, предварительно одев на него гофрированную трубку. В тоннеле есть канал в палстиковой перегородке между блоком кнопок и прикуривателем.

Порядок подключения проводки:

клеммную колодку соединяем с блоком кнопок обогрева
черный провод («масса») закрепляем под болт возле ручника
белый провод (подсветка кнопок) подключаем к подсветке прикуривателя
красный провод (+12 В) протягиваем вдоль штатного жгута проводов под обшивкой пола под водительским сиденьем и вдоль левого порога к монтажному блоку

Порядок подключения проводки в монтажном блоке:

Реле 1119-3747210-10 устанавливаем в монтажный блок в свободный слот К11 (ответная клеммная колодка не нужна):
контакт «87» соединяем с красным проводом от блока кнопок обогрева
контакт «86» соединяем с «массой», болт на корпусе возле монтажного блока
контакт «85» соединяем с сине-черным проводом (см. фото), идущим от замка зажигания к блоку управления светом (+12 В при включенном зажигании)

Как снять передние сиденья

Инструкция по демонтажу передних кресел понадобится не только для установки обогрева. Передние сиденья в Приоре установлены просто, и для их установки и разбора понадобится несколько инструментов и сила.К слову, на Приору 2 сиденья комплектации «Люкс» стали более мягкими и комфортными, но регулировка все та же –по высоте отрегулировать нельзя.

О том, как снять переднее сиденье, не так уж и много инструкций, все просто:

Сначала придется отодвинуть сидушки до упора назад и снять торсионы. Понадобится ключ на 8 (для пяти болтов крепления салазок) и ключ на 13 (для четырех болтов на креплениях кронштейнов). Сначала нужно открутить болты на кронштейне, затем максимально наклонить спинку кресла назад и открутить два болта на салазках. После этого – наклонить спинку максимально вперед и открутить еще два болта. Сидушку можно вынимать из салона.

Как снять задний диван

Снятие заднего ряда сидушек редко производится – только для чистки, или обивки новыми чехлами. Тем не менее, с инструкцией по снятию заднего дивана тоже ознакомтесь и держать ее в голове «на всякий случай».

Отщелкнуть подушки сидений с двух сторон (они углообразные) и вынуть из салона.
Над одной из спинок найти лямку фиксатора и потянуть ее наверх. То же самое проделать с другой спинкой.
Открутить болты крепления подлокотника и снять его;
Открутить болты крепления петель к кузову.

Как подключить обогрев сидений на приоре самому

ВАЗ 2170 Семейство российских автомобилей Lada Priora
, выпускаемых ОАО «АвтоВАЗ», несмотря на свои недостатки, смогло завоевать доверие отечественного автомобилиста. За последнее время коллектив завода делает определенные успехи в продвижении передовых идей в производство. Последние модели соответствуют европейским стандартам экологичности и безопасности.

Люксовые комплектации Lada Priora Coupe

включают датчики дождя и света, парктроник, боковые подушки безопасности, электрообогрев зеркал. Учитывая наш климат, производитель предусмотрел
подогрев передних сидений Приора
и включил его в базовый набор люксовой модели. Но, как быть тем, у кого нет такой полезной опции, а ездить в тепле хочется?

Рассмотрим технологию установки стационарных электрогрелок на ВАЗ 2170. После ознакомления с предложенным порядком работ, произвести монтаж устройства и его подключение к бортовой сети не составит особого труда даже для начинающего автолюбителя.

Установка подогрева сидений и кнопок подогрева в Ладу Приора

1. Установка подогрева сидений в Ладу Приора

2. Установка кнопок подогрева сидений для Лады Приора

Установка подогрева сидений в Ладу Приора

Куплены в интернет магазине fox-city.ru. Договаривались, что кнопки Приора, но нет в комплекте от 2110. Качество ниже заводского, на моей 2110 подложка с нагревательными элементами была лучше.

Сначала вытаскиваем сиденья. Понадобится в моем случае головка Torx T-10, на них прикреплены салазки сиденья, и головка на 13 — прикреплены пластиковые хомуты (впереди сиденья). Последовательность такая, сдвигаем вперед и откручиваем три болта. Сдвигаем назад откручиваем 4-ре гайки с хомутов (предварительно вытащив тяги из них), откидываем назад и откручиваем еще два болта в середине. Снимаем подголовник, регулятором спинки подводим спинку вперед и вытаскиваем сиденье.

Разбираем бороду (фото 3). Самое хитрое здесь -это сзади пепельница (ее два самореза закрученные изнутри). Откручиваем: 4-ре самореза на воздуховодах, 2-а — под магнитолой, 4-ре с боков в ногах, один в подстаканнике под заглушкой, два с боков у спинки сидений, 2-а под заглушкой подлокотника, и 4-ре под картриджем внутри подлокотника. Подковыриваем под ручником заглушку, отверткой обернутой в тряпку. В бороде нам нужно протянуть проводку. Черный на кузов, у ручника. С пятого контакта провод идет на белый прикуривателя — это подсветка кнопок. А первый (в колодке) это силовой он идет на реле в панель.

Разбираем сиденье. Откручиваем «ключом» на 10″ 4-ре болта на сидухи(фото 5 видны два), оттягиваем крючки(они остались от 2108 сиденья) и снимаем спинку(фото 6-7). Спинка разбирается отгибанием железных усиков(фото 6-7) и стягиванием материю. Сидуха разбирается отгибанием и снятием пластиковых полутрубок под сиденьем(фото 10), затем вытаскиваем один металлический пруток(он придает форму материалу) на фото 11, оттягиваем материю в сторону. Клеим «Моментом» элементы обогрева. Пропускаем провода. Тут нюанс, на нижнем элементе мама и папа, на верхнем папа. Перед поклейкой конечно проверяем на работоспособность, замер сопротивления, на обрыв, вычисляем ток. Для этого нужен мультиметр.

В низу схемы, они одинаковые для кого какая понятней.

В комплекте не было реле и предохранителя. Покупаем реле «калиновское» называется 1119-3747210-10, место для реле в К11, и место под предохранитель в F19 на 15А. Так как там нем контактов, мы их туда ставим. Хитрость — в колодке контакты держатся за счет пластикового усика самой колодки, а не как обычно самим усиком контактика. Управление на реле берем с «желтого с синей полосой» провода, который подходит к реле K6 дворников от F11. Не этом проводе появляется питание при повороте ключа, и пропадает при выключении зажигания. Это нужно чтобы силовой контакт реле подогрева сидений отключался при заглушенной машине.

Питание основное силовое провел отдельным проводом (фото 13) для туманок и попогреек. Он шлейфом приходин на F19, и с него на 30 контакт реле.

Нюанс. Для качественного исполнения проводки потребуется обжимка контактов. Я брал на работе у связистов (фото 2) ЦЕНА этой детали 16 000 рублей. В магазине можно приобрести за 450-500 китайские. Если нет обжимки то только ПАЙКА.

ВАЗ 2170 Семейство российских автомобилей Lada Priora

, выпускаемых ОАО «АвтоВАЗ», несмотря на свои недостатки, смогло завоевать доверие отечественного автомобилиста. За последнее время коллектив завода делает определенные успехи в продвижении передовых идей в производство. Последние модели соответствуют европейским стандартам экологичности и безопасности.

Люксовые комплектации Lada Priora Coupe

Коротко о комплектах для обогрева кресел

В качестве нагревательных элементов в различных комплектах применяются:

провод с высоким удельным сопротивлением;
углеродное волокно.

Сиденья для Lada Priora Последний материал в нынешнее время получил широкое распространение благодаря своей надежности и безопасности. Продукция, созданная на его основе, отличается стойкостью к механическим воздействиям и легко подгоняется под необходимый размер с помощью обычных ножниц. Использование электронных блоков управления позволяет добиться плавности регулировок температурных режимов.
Комплект обычно состоит из

набора нагревательных пластин;
монтажного жгута проводов с разъемами;
терморегуляторов;
крепежных приспособлений;
шаблонов.

Методика установки штатного подогрева сидений на Приору

Кроме приобретения штатного комплекта нагревательных пластин, нам понадобятся дополнительные материалы

предохранитель 15 А;
реле 1119-3747210-10;
клеммы для «массы»;
гофрированная трубка диаметром 18 мм;
двухсторонний скотч.

Теперь можно непосредственно приступить к монтажу

Сдвинуть сиденье вперед и открутить 3 болта крепления.
Сдвинуть кресло назад и отвинтить 4 гайки с хомутов.
Наклонить кресло назад и открутить еще два болта посередине, демонтировать сиденье.
Снять обшивку, отогнув металлические крючки на спинке и защелки в нижней части.
Отогнуть обшивку и закрепить нагревательные элементы.
Вывести провод вниз под сиденье, предварительно одев гофротрубу, и закрепить хомутом, одеть обшивку.
Отсоединить АКБ и произвести соединения:

черный провод – крепится под болт около ручника («масса»);
белый – к подсветке прикуривателя;
красный – протянуть вдоль штатного жгута под обшивкой пола под водительское сиденье и дальше вдоль левого порога к контакту реле «87» в электронном блоке.

Снять обшивку тоннеля и уложить основной жгут от блока управления к подлокотнику, предварительно надев гофрированную трубу.
Установить в свободный слот К11 монтажного блока приобретенное реле и произвести соединения:

клемму «86» – соединить с корпусом;
клемму «85» – соединить с сине-черным проводом от замка зажигания;
клемму «30» – соединить с розовым проводом от контакта «30» К7.

Установить предохранитель между реле К11 и К7.
Произвести проверку соединений.

Нагревательные элементы подогрева сидений Приора

нужно клеить качественно и аккуратно, потому что частой причиной поломок является «съезжание» нагревателя.

Ремонт

Перед тем как приступить к ремонту подогрева сидений, вы должны знать о тех причинах, которые могут вызвать данную неисправность. В общем, причин, вызывающих перегорание подогрева может быть всего три:

неисправный предохранитель;
обрыв нагревательной ленты внутри конструкции;
пульт управления или переключатель, размещающийся на сиденье.

К сожалению, в некоторых моделях автомобилей подогрев сидений делается крайне ненадёжным. Обычно это касается бюджетных машин – достаточно «наступить» коленкой на сиденье и происходит обрыв. Само собой, дорогие автомобили вроде «ягуара» или «лексуса» лишены подобных дефектов, а вот малобюджетные «ситроены» и «рено» часто имеют ненадёжные ленты подогрева.

Проверяем предохранители

От того, как работает бортовая сеть автомобиля зависит нормальное функционирование подогрева сидений. Поэтому перед тем, как провести диагностику самого устройства, нужно проверить предохранитель.

Стандартный F33 имеет номинал в 15 ампер. Данное устройство крепится в блоке, который в большинстве случаев устанавливается в нижней части панели там, где место водителя. Если лампочки не работают, вам нужно будет осуществить замену.

С чего нужно начать восстановительные работы

Итак, будьте готовы к тому, что кресло придётся выставлять из машины и разбирать. Безусловно, есть случаи, когда можно решить всё без полной разборки, но, если, к примеру, из строя вышел кабель – без этой процедуры не обойтись.

Ремонт подогрева сидений, который не работает, мы проведем на примере автомобиля Citroën C4 Picasso.

Чтобы проверить переключатель его нужно демонтировать. Теоретически это можно сделать, не снимая кресло. Но практически подобное редко удаётся реализовать. Всё дело в том, что подход к переключателю во многих моделях крайне затруднён. Поэтому извлекая данную запчасть прямо в салоне, вы рискуете повредить обшивку и само устройство.

Чтобы снять переключатель подогрева сидений, который не работает, для начала демонтируйте разъём. В большинстве моделей автомобилей достаточно немного покачнуть элемент и потянуть вниз. Но будьте внимательны, некоторые автомобильные бренды устанавливают уникальные типы креплений.

Чтобы отжать стопоры нужно залезть внутрь обшивки отвёрткой. Потом приложите некоторые усилия, чтобы деталь вышла наружу. Здесь будет три контакта. Вам необходимо замерить сопротивление на двух боковых. Средний контакт отвечает за лампочку.

Если сопротивление одинаково при всех положениях регулирующего колёсика, проверьте контакты. Возможно, на них попала смазка. В таком случае почистите их, и всё должно нормально заработать.

Проверяем целостность нагревающей ленты

Очень часто причина, по которой не работает подогрев водительского сидения, связана с обрывом нагревательного элемента. Проверить работоспособность данной части конструкции можно не снимая кресла, но для этого понадобятся тонкие и умелые пальцы, сам алгоритм состоит из таких этапов:

Максимально наклоните спинку.
В образовавшуюся щель между спинкой и сиденьем нужно просунуть руку.
Попробуйте на ощупь отыскать в спинке крепёж обивки. Обычно они находятся слева и справа от центра и ещё один внизу.
Снимите крепёж обивки спинки.

Читать дальше: Самый дорогой номер на автомобиль

После того как вы выполните эти нехитрые манипуляции вам нужно будет снять два разъёма для подогрева сидений, который не работает. При желании можно вытащить все три. Только предварительно отожмите защёлки. Для этого достаточно потянуть вниз.

Вытащите разъёмы и проверьте их. В данном контексте сила самого сопротивления не так важна. Достаточно, чтобы оно просто было. В процессе тестирования вам нужно будет проверить следующие контакты:

два контакта на спинку;
четыре на подушку;
два крайних и два средних.

После того как вами будет обнаружено место, где произошёл обрыв, вы сможете осуществить ремонт подогрева, который не работает.
