Как установить противотуманные фары (ПТФ) на Лада Веста

Завод-изготовитель ставит на Весту противотуманные фары только в «люкс» комплектации. Аналогичная ситуация и с другими моделями АвтоВАЗа, поэтому их самостоятельная установка является одной из популярных доработок. А вы знаете, что поставить ПТФ на Весту не так легко, как на других современных автомобилях Лада?

Про штатный комплект противотуманных фар

Завод-изготовитель устанавливает птф фирмы Valeo на ладе веста. Они изготавливаются в Румынии и подходят для всех модификаций автомобиля: универсал, седан, СВ кросс. Качество детали можно оценить как высокое. Они хорошо освещают дорогу в непогоду, имеют эстетический вид. Стекло плотное, не разбивается от малейшего соприкосновения с ним. Работать противотуманкибудут долго, при условии их правильной эксплуатации. При необходимости установки ПТФ на ладу веста лучше всего ориентироваться на оригинальные запчасти, хотя они стоят дороже аналогов. Китайские заменители часто не выдерживают нагрузку, оплавляются, перестают работать. Учитывая, что на установку фонарей уходит значительное количество времени, денег, скупиться здесь не следует.

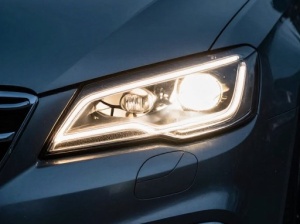

туманки на весту

Рассмотрим основные прелести и секреты Лада Веста:

1) Специальный люк в подкрылке для обслуживания передних ПТФ (фото взято с сайта Lada Online).

Замена лампы ПТФ на Лада Веста теперь делается очень просто

2) Кнопка центрального замка с возможностью автоматического закрытия при разгоне. Для включения данной функции необходимо нажать и удерживать кнопку центрального замка в теч. 5 минут. Отключение функции осуществляется аналогично. Центральный замок будет срабатывать каждый раз, когда автомобиль разгонится до 7 км/ч.

Удерживаем кнопку центрального замка с эмблемой ключа на двери 5 секунд

3) Индикатор включенных фар – ближний свет.

3) индикатор ближнего света фар, 4) указатель бензобака

4) Указатель положения бензобака.

5) Крючок на дверце люка бензобака для подвешивания пробки.

Крючок для пробки бензобака сохранит ее в чистоте

6) Вызов диспетчера МЧС в любой точке страны с покрытием GSM.

Расположение кнопки вызова диспетчера МЧС в Лада Веста

7) Бензобак объемом 55 литров.

8) Возможность применения 92 или 95 бензина. Однако, при использовании 92 бензина, отмечены провалы тяги на низких оборотах.

9) Подогрев передних сидений до лопаток пассажира.

10) Настраиваемый звук указателей поворота – об этом есть статья на нашем сайте: https://live2fun.ru/secrect-tuning-lada-vesta/ .

11) Включение указателей поворота без фиксации, что очень полезно при обгоне.

12) Отличная работа фар ближнего света.

13) Отключаемая система курсовой устойчивости и антипробуксовки.

14) Очень теплая печка.

15) Возможность установки мультируля с подключением функций круиз-контроля и функциями управления магнитолой в любой версии Лада Веста.

16) Настраиваемое положение руля как по высоте, так и по вылету.

Настройка вылета руля – необычна для эконом сегмента

17) Регулируемое, в том числе, по высоте водительское сидение.

18) Датчик парковки сзади приглушает звук магнитолы и оповещает о приближении к препятствию звуковым сигналом.

19) Встроенная штатная сигнализация, срабатывающая при несанкционированном открытии дверей, капота и багажника.

20) Ручка внутри крышки багажника, чтобы не мараться при закрытии.

21) Встроенная в магнитолу Bluetooth-гарнитура.

22) Система помощи при трогании в гору поддерживает давление в тормозной системе в течении 2 секунд после снятия ноги с педали тормоза.

23) Указатель необходимости переключения передачи (на версиях с механической КПП).

24) Задние сиденья с ISO FIX.

Установка автокресла кресла с ISO FIX в Лада Веста

Если, уважаемый посетитель, Вам удалось отметить еще положительные детальки, пожалуйста, опишите их в комментариях.

Похожее

Инструкция — установка птф на лада веста

Установка противотуманных фар на лада веста отличается сложностью. Это связано с конструкцией электронного оборудования модели лада. Управление противотуманки на ладе весте производится с подрулевых переключателей, а они не имеют фиксированного положения с включенными туманными фонарями. В дополнение к этому проблемы создает отсутствие во всех, кроме топовой, комплектациях лады 2180 специального электронного блока предохранителей типа ЕММ. Сигнал о начале работы ПТФ в оригинальной конструкции поступает сюда. Владельцам дешевых модификаций лады весты приходится искать другие схемы подключения. Несмотря на сложности, установка ПТФ самостоятельно возможна. Для этого потребуется приобрести собственно фары, кронштейны для их крепления, кнопку включения, контактное рыле, набор проводов с гофрой, разъемами и переходниками, предохранитель на 16 Ам.

Сначало снимаем бампер

Подключение ПТФ весты начинается с отключения аккумуляторной батареи и снятия бампера, который присоединен одновременно к кузову, подкрылкам и локерам большим количеством болтов и саморезов. По очереди отверните:

— 4 болта в нижней части кузова;

— 4 самореза с подкрылок;

— по 2 самореза с каждого локера;

— 6 болтов сверху кузова и еще 2 – под номерными знаками.

В это время необходимо придерживать бампер за балку, чтобы избежать его повреждения при падении. На ладе веста установлен массивный бампер, поэтому помощь второго человека не помешает. Отсоединенную деталь нужно немного потянуть на себя и снять с боковых кронштейнов.

Готовим посадочные места и крепление фар

Мы уже говорили ранее, завод-изготовитель лады вместо противотуманок устанавливает пластиковые заглушки, в которых требуется вырезать отверстия. Сделать это можно биметаллической коронкой, или обыкновенного канцелярского ножа. Второй способ займет несколько больше времени и потребует дополнительной аккуратности. Если кажется, что вырезать ровно не получится, можно купить новую облицовку для ПТФ.

Далее следует установить и зафиксировать саморезами заранее приобретенные кронштейны, а затем поместить внутрь их сами противотуманные фонари.

На этом же этапе производится установка кнопки включения. Ее можно поместить туда, где будет удобно водителю, но обычно выбирается место на центральной консоли, рядом с кнопкой, с помощью которой производится открытие багажного отсека. Отверстие для кнопки можно высверлить или вырезать.

Самый важный момент — подключение противотуманок

Вывод на кнопку прокладываем через гофрированный короб между лонжеронами, начиная с правой фары. Внутрь самого салона удобнее завести провода рядом с проходом в педальный узел.

Подключение лампочки происходит также, как у лады приоры, калины или гранты. Электричество берется от аккумуляторной батареи и коммутируется с контактным реле через предохранитель. Монтаж реле можно осуществить в моторном отсеке или внутри салона 2180. Контакт на плюс протягиваем от предохранителя габаритов или от прикуривателя.

Схема подключения электропроводки

Аккуратно вырезаем место под кнопку включения.

Используем тот же принцип, что и при монтаже оборудования Приоры и Гранты.

Питание нагрузки для реле в 12В нужно взять от аккумуляторной батареи с помощью болтика М6, непосредственно через предохранитель.

Плюс можно будет взять там, где стоит предохранитель габаритов в монтажном блоке, от прикуривателя.

Монтируем реле там, где удобнее всего: в моторном отсеке либо внутри салона. Так мы отделались «лёгким испугом» — вмешались в электрическую часть минимально, сохранив гарантию на Весту.

Схема установки на версию ЛЮКС

Схема для комплектации ЛЮКС

Нужны ли противотуманные фары для весты

Чтобы ответить на вопрос нужны ли противотуманные фары на автомобиле лада веста, разоберемся какие функции выполняет эта часть освещения. Световой поток ПТФ позволяет направить освещение ниже над поверхностью дороги, чем это делают обычные фары. Поскольку особенность любого тумана: не соприкосновение с поверхностью земли.

Свет с легкостью избегает встречи с туманом и продолжает ярко освещать дорогу, тогда как ходовые и дальние огни упираются непосредственно в природное явление. Кроме дороги, противотуманки освещают обочину и левую разметку дороги, что позволяет избежать съезда на встречную полосу во время плохой погоды.

Если в местности, где эксплуатируется автомобиль, редко появляется туман, это не повод для решения не ставить ПТФ. Дороги в большинстве своем извилисты, временами похожи на горный серпантин, совмещение включенных ПТФ и ближних огней позволияет продолжать езду даже в ночное время суток. Решение ставить противотуманные фонари на Lada Vesta в этом случае зависит от условий использования автомобиля.

Сколько стоит у дилера монтаж противотуманных фар для Лады Весты

Установка противотуманных фар на Лада Веста у официального представителя АвтоВАЗа рассматривается как частичная доработка комплектации машины до топовой. Обычно такая процедура обходится не дешевле 60 тыс. рублей.

Эта заоблачная сумма обусловлена сложностью монтажа «дилерским» способом и необходимостью использования оригинальных деталей от АвтоВАЗа. Одни только провода приборной панели обойдутся около 20 тыс. рублей.

Поэтому установка своими руками позволит неплохо сэкономить. Единственная неприятность – в этом случае гарантийная поддержка автомобиля может быть аннулирована.

Выбор противотуманных фар для весты

Выбор противотуманок должен быть основан внешним видом ПТФ. Качественные запчасти имеют герметичный плотный корпус, способный выдержать серьезное воздействие. Лучше, если ПТФ имеет стеклянные, а не пластиковые линзы, поскольку они менее прочны и долговечны. Последний критерий выбора – простой разбор детали при необходимости замены лампы. Всем этим требованиям соответствует оригинальная фара компании Valeo, устанавливаемая на ладу Vesta. Ее цена составляет примерно 4000 рублей за комплект из двух ПТФ, в набор входят лампочки Osram. Приобрести набор можно и без лампочек. Тогда стоимость существенно снизится.

Неплохие противотуманки для лады веста предлагают другие производители. Например, FranceCar и Autostol63. Их цена в пределах от 1500 до 2500 рублей, а в комплект входят обычные лампы. Китайские продавцы тоже предлагают свои товары для владельцев отечественных автомобилей лада, но их качество значительно уступает по всем показателям.

Устанавливаем ПТФ самостоятельно

Рассмотрим процесс установки. Из списка заводских элементов следует приобрести: противотуманки, кнопку включения, вставки для прикрепления фонарей к бамперу, реле из 4 контактов, 16-амперный предохранитель, провод, пластмассовая гофра (длиной не менее 5 м). Для начала необходимо демонтировать бампер и прорезать заглушки на местах установки фар. Вырезы делаются либо коронкой 76-го диаметра, либо ножом. Саморезами прикрепляем кронштейн противотуманной фары. В нижней левой части под рулём Lada Vesta (возле кнопки, открывающей багажник) устанавливаем кнопку включения противотуманных фар. Также её можно расположить непосредственно на панели приборов. Предварительно следует вырезать приёмное отверстие для кнопки.

Провода, ведущие к правой фаре, следует спрятать в металлическом коробе. От отсека двигателя до салона прокладываем провод через специальное отверстие в педальном узле. В данном случае используется упрощенная схема по аналогу Лада Калина, Приора, Гранта.

Питание на реле подается от аккумулятора (обязательно через предохранитель). Плюсовой контакт для управления кнопкой подается из монтажного блока. Берется плюс, идущий от габаритов или прикуривателя. Устройство для замыкания цепи можно расположить как внутри салона, так и под капотом. Подключаем все элементы цепи по данной схеме и проверяем работу ПТФ с помощью кнопки.

Как видим, комплект противотуманок, установленный самостоятельно, обходится значительно дешевле.

Противотуманные фары, как и основная оптика автомобиля, играет важную роль в создании качественного освещения. Противотуманки особенно актуальны в условиях плохой видимости. Например, во время дождя, сильного тумана или снегопада. Что касается Лады Весты, то здесь ситуация такая, что противотуманные фары предусмотрены только в комплектации «люкс». Поэтому установка ПТФ актуальна для этого семейства автомобилей. Если вы твердо решили установить противотуманки самостоятельно, то этот обзор для вас.

Нужно сказать, что самостоятельно установить ПТФ на Весту несколько сложнее, чем на остальные авто Лада. С другой стороны, вы, таким образом, сэкономите достаточно приличную сумму. Так, например, официальный дилер с вас может взять до 10 тысяч рублей за установку в зависимости от региона. Если вы не располагаете такой суммой, то лучше, конечно, осуществить установку самому. Поэтому запаситесь терпением и достаточным количеством времени.

Сколько стоят установочные работы

При нехватке времени на самостоятельную установку противотуманных фар, можно обратиться за помощью к специалистам. Официальный дилер Лада проводит такую работу за сумму примерно равную 60-70 тысяч рублей. Из них не менее 10 тысяч рублей за установку придется отдать электрику. Цена складывается из стоимости оригинальных запчастей, требующихся для монтажа ПТФ и сложной работы, которая будет полностью копировать люкс версию.

Самостоятельная установка противотуманок сократит требующийся бюджет. Кроме самих фар потребуется приобрести прочее оборудование, общей стоимостью не меньше 5000 рублей. Резюмируя скажем- установить ПТФ на ладе 2180 без посторонней помощи можно примерно в 5 раз дешевле, чем у официального дилера.

Какие лампы инсталлируются в ПТФ Лада Веста

В противотуманных фарах Lada Vesta используются лампы с цоколем H16, 12-ти вольтовые, мощностью 19 Ватт. Заводом изготовителем ставились лампы от производителя Osram, но можно устанавливать лампы и остальных производителей, основное чтоб был цоколь H16.

ПроизводительАртикулСтоимость, руб.

OSRAM64219 L750Philips12361C1550MTF LightHS1216650

Все перечисленные выше лампочки подходят для подмены в “противотуманках” на Весте. Не считая обыденных ламп, можно устанавливать светодиодные с цоколем H16. Но при всем этом необходимо быть усмотрительным и лучше за ранее проконсультироваться со спецом, на предмет того можно ли ставить определенную светодиодную лампу в ваши “противотуманки”. Нередко некорректно подобранные светодиодные лампы, слепят остальных участников движения.

Подготавливаем посадочные ниши и крепим фары

  1. Как уже было сказано, на местах будущих ПТФ присутствуют заглушки. Коронкой с диаметром 76 мм вырезаем в этих изделиях отверстия. Если владелец Лада Веста приобрел облицовочные панели фар, то данный этап пропускается.
  2. Переходим к кронштейнам. Их фиксируем на бампере обычными саморезами.
  3. Сооружаем отверстие для кнопки. Для этого исследуем переднюю панель в салоне и определяемся с оптимальным местом для выключателя. Как вариант, кнопку можно расположить на центральной консоли поблизости от кнопки, отвечающей за отпирание багажного отсека.

Подключаем ПТФ на автомобиле Лада Веста

  1. От правого осветительного устройства проводку прокладываем внутри короба.
  2. В салон LADA Vesta кабели подаются через отверстие, присутствующее возле педального узла.
  3. Подключение выполняем по простой и универсальной схеме. Питание заимствуем у АКБ, коммутируем сначала с предохранителем, а затем с контактным реле.
  4. Плюсовой контакт выходит из монтажного блока, а точнее предохранителя габаритного света. В качестве альтернативы «плюс» можно взять от прикуривателя.
  5. Реле следует установить в подкапотном отсеке LADA Vesta (можно в салоне).

Установка своими руками завершена. Рассмотренный способ коммутации не только прост, но и позволяет достичь минимизации вмешательства в бортовую сеть авто.
