Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание.

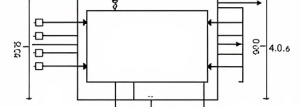

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Изучаем устройство и схему печки ВАЗ 2110

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.


Так выглядит разобранная система отопления автомобиля ВАЗ 2110

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания. Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым.

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Читайте также:  Промывка инжектора, клапанов и камеры сгорания

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов. Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов. Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Основные неполадки отопителя ВАЗ 2110

Неполадки, которые могут повлиять на работу автомобиля, весьма разнообразны. Мы приведем примеры наиболее распространенных, которые можно устранить самостоятельно.

Количество жидкости в системе

Чаще всего встречаются перебои в работе отопителя при недостаточном количестве жидкости в системе. Проверить ее объем можно визуально. Для этого нужно найти расширительный бачок, расположенный слева со стороны салона, если смотреть по ходу движения, и сравнить с верхней отметкой, которой антифриз должен достигать, когда двигатель «холодный». Если объем жидкости недостаточный, то причиной может быть банальный недолив, а может и разгерметизация системы.

Если вы подозреваете, что система дала течь, нужно проверить: насколько качественно затянуты хомуты; нет ли на патрубках трещин или потертостей; не повреждены ли штуцера.

Причиной недостатка антифриза в системе отопления может стать и протекание радиаторов, которое легко определить визуально. Для устранения протекания нужно будет заменить стяжные хомуты, патрубки, а также запаять штуцера. Если вы хотите отделаться от дополнительного ремонта надолго, то штуцера тоже лучше заменить. Более подробную информацию о ремонте печки ВАЗ 2110, вы можете увидеть на видео.

Неполадки в работе заслонки

Отопитель автомобиля оснащен двумя заслонками — верхней и нижней. Верхняя отвечает за поток холодного воздуха, нижняя контролирует поступление нагретого воздуха в салон. Порой бывает, что водитель слышит, как движется заслонка, да и радиатор отопителя горячий, но в салон попадает только холодный воздух. Это говорит о поломке самой заслонки или ее привода.

Если задатчик контроллера САУО установлен на минимальное положение, и дует холодный воздух, а при переключении в максимальное вообще ничего не дует, то есть смысл говорить о перебоях в работе внутренней заслонки.

Ремонт заслонки печки ВАЗ 2110 начинается с демонтажа самого отопителя. Для начала нужно снять жабо, дворники, все накладки моторного отдела, вакуумный шланг, растяжку стоек. Жидкость можно слить, но домашние «кулибины» рекомендуют выстрогать чопики, и, снимая шланги радиатора, быстро их вставлять, что приведет к потере полулитра жидкости, но сэкономит время. Чтобы печка легко покинула привычное место, придется, помимо демонтажа крепления отопителя, снять дроссельную заслонку вместе с гофрой, идущей от воздушного фильтра, шпильки ее крепления и, в качестве бонуса, трапецию дворников. После этого нужно снять задний кожух печки и вытащить радиатор. Далее следует замена заслонки. Новая заслонка должна быть так установлена, чтобы вилка, которая размещена на оси заслонки, зацеплялась с рычагом. На момент монтажа она должна быть в поднятом положении. Далее следует сборка отопителя в обратном порядке, заливается жидкость в систему. Собрав печку, не забудьте проверить герметичность соединения всех стыков. Пошаговую инструкцию ремонта заслонки печки ВАЗ 2110 можно получить, просмотрев видео.

Неполадки в работе вентилятора

Зимой вентилятор отопителя приходится включать достаточно часто. Наиболее распространенная неполадка, которая отвлекает и раздражает водителя во время движения — это его шум, а, порой, и истошный визг. После чего и начинается ремонт вентилятора печки ВАЗ 2110.

Перед тем, как приступать к ремонту вентилятора, необходимо установить причину такого некорректного поведения. Неприятные звуки могут появляться из-за того, что отстегнулась нижняя часть корпуса отопителя, которая крепится с помощью крючков. Эта проблема решается элементарным возвращением крючков на место. Еще одна распространенная причина шума, сломавшиеся выступы на корпусе отопителя. Вылечить подобный недуг способен только новый корпус.

Истошно визжать вентилятор может и из-за неравномерных коэффициентов расширения вала. Посторонний шум появляется при достаточно низкой температуре или высоком уровне износа. В такой ситуации меняют либо полностью мотор, либо его втулки, которые после замены нужно обработать райбером.

В отдельных случаях источником визга могут быть текстолитовые шайбы, устраняющие осевой люфт. Они расположены с двух сторон вала электродвигателя. Решить эту проблему можно следующим образом: начинаем ремонтировать вентилятор печки ВАЗ 2110 с его демонтажа. После этого агрегат нужно внимательно осмотреть на предмет повреждений и бережно очистить. Избавить его от осевого люфта можно при помощи шайбы из фторопласта или чего-то похожего. Материалы должны между собой подвергаться минимальному трению, для чего на них нужно нанести густую смазку. Отлично подойдет «МС1000». Далее вентилятор разбирают, изготавливают шайбы, смазывают и устанавливают на прежнее место. Узел собирают в обратном порядке. Более детальную информацию о ремонте вентилятора печки ВАЗ 2110, вы можете получить, просмотрев видео.

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Читайте также:  Как разобрать ручник на ваз 2110

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.

Частенько у Ваз 2110 возникают проблемы с печкой, это их болезнь. Все это происходит из-за неправильной работы блока САУО. Перед тем, как приступить к ремонту, нужно понять по какой причине произошла поломка. Для этого подключаем заведомо исправный блок. Если с рабочим блоком САУО отопитель функционирует исправно, то проблема связана именно с ней. Демонтируем кнопки рядом с блоком отопителя, после чего устанавливаем регуляторы в нулевое положение и снимаем переднюю крышку и стекло.

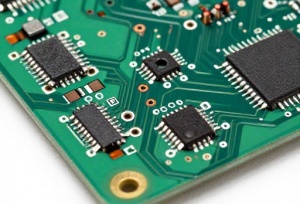

Снимаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов. в конкретном случае не работала первая скорость отопителя, так как сломалась перемычка. Припаиваем ее с одной и с другой стороны. Сборка происходит в обратной последовательности. Все скорости вентилятора, кроме последней, подключены через дополнительный резистор отопителя, который находится под жабо. Одна из возможных причин, почему не работает первая скорость отопителя — это неисправность резистора. В зависимости от блока САУО этот дополнительный резистор делится на виды. Первый резистор РДО 2108-8101081 используется в самых старых блоках САУО, у которых было всего лишь две скорости.

РДО 2110-8118022-01 инсталлируется на модифицированный отопитель, данный блок имеет три скорости. Самая распространенная причина поломки — перестают функционировать все скорости печки кроме максимальной. Происходит это из-за отсоединения термопредохранителя. Нужно всего лишь припаять его на место. Но если он будет отсоединяться и дальше, то нужно осмотреть моторчик, наверняка он берет слишком большой ток. РДО 2123-2118022 — это последняя версия, имеет 4 скорости и нет автоматического режима.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.


Извлечение неисправного радиатора, добраться до него можно через капот

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик


Процесс снятия датчика температуры салона
Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.
