Установка ЭУР от Приоры на ВАЗ 2110 своими руками


Не каждый владелец ВАЗ десятого семейства знает, что на данный автомобиль можно установить Электрический Усилитель Руля от Лада Приора. В данной статье вы сможете получить подробный курс по установке ЭУР на ваш автомобиль десятого семейства. На сегодняшний день существует два типа рулевых усилителей, таковыми являются ГУР( гидроусилитель) и ЭУР( Электроусилитель ). Электрический усилитель обладает куда большими плюсами, нежели его собрат гидравлический усилитель. Первым и, наверное, главным плюсом является то, что ЭУР требует куда меньше внимания к себе, так как он не имеет расходных материалов, таких как масло или другая жидкость. которая заливается в ГУР. ЭУР устроен намного проще, чем ГУР. ГУР это сочетании сложных механизмов. Итак, приступим к установке. Для работы нам потребуются следующие материалы и инструменты:
1. Непосредственно ЭУР

2. Промвал 3. Пластина 4. Провода 5. Руль и кожух от калины.

Примерная цена вопроса 15000р, по нашим московским меркам это совсем немного. Зато сколько удовольствий я получил взамен потраченных денег. В моем случае, все нужные части были заказаны с автозавода напрямую, все обошлось намного дешевле. На фото изображены колодки. Здесь мы видим, что никаких скруток делать не стоит, все и так нормально. Извлек из колодки штатную клемму и перенес ее на колодку, находящуюся на жгуте. Далее свободную клемму, идущую от жгута, установил на то место, где был запитан штатный провод идущий от штатной колодки. Произошел некий обмен проводами, просто штатный провод теперь будет проходить через жгуты. Провод от колодок имеет номинал в 50А.

Теперь снимаем кожух рулевого вала, все переключатели, а также замок зажигания. Затем откручиваем болт, который держит рулевую рейку, а затем снимаем непосредственно рейку.

Сравниваем вал от десятки с приоровским валом. По месту подгоняем пластинку.

Ставим усилитель на его будущее место и понимаем, что вал немного маловат, так что налезает на рейку примерно один миллиметр. Придется поработать и подогнать все под нужный размер. Стоковый десяточный вал имеет полую форму, так что придется переделывать пластину и вал от приоры.

Вал от приоры был изменен в данном месте. Сверлим пластину. Это делается для того, чтобы ЭУР можно было просунуть немного глубже. Ставим усилитель и смотрим, что получилось. Вал залез на рейку, но сделал это не до конца, так что теперь не вставляется болт крепления рейки. Зажимаем все накрепко с помощью более мелкого болта.

Устанавливаем на место переключатели и начинаем работу с проводкой.

Протягиваем два провода через блок предохранителей. Данные провода будут проводить электричество напрямую от АКБ, так что какие-то левые процедуры проводить не понадобится.

Теперь соединяем проводку ЭУРа. Подключаем, пробуем крутить. В моем случае, ЭУР не заработал. Я начал было уже ругаться, но потом вспомнил, что аккумулятор был отсоединен. Соединил клеммы, сел в машину, крутанул, эврика, руль крутится одним пальцем.

Как же все-таки я собой горжусь. Все готово, осталось только все собрать на место. Собираем все переключатели, ставим на место кожух, скрывающий рулевой вал и катаемся на здоровье. Как я уже говорил, цена вопроса примерно 15000р, но зато теперь я не жалею, что сделал данный девайс на своей машинке. Всем удачных доработок, до свидания.

Что необходимо для установки

Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

  • Электроусилитель.
  • Блок управления.
  • Промвал.
  • Проводка.

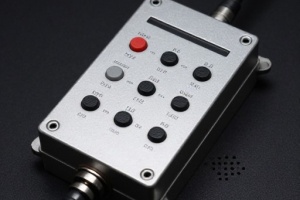

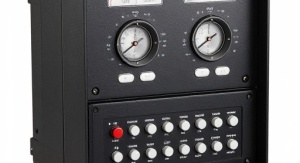

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, массе, К-линия и проводок на контрольную лампу.

Не забываем проверить наличие сигналов спидометра и тахометра.

Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

  1. Демонтируем клемму-минус с .
    Снимаем клемму «-» с АКБ
  2. Снимаем рулевое колесо.
  3. Демонтируем кожух облицовки рулевой колонки.
  4. Отсоединив провода, демонтируем переключатели и замок зажигания.
    Процесс демонтажа переключателей на руле
  5. Открутив крепежные элементы, демонтируем рулевой вал.
  6. Теперь на электроусилитель необходимо установить вал.
  7. Следующим этапом становиться настройка проводки, что не так уж и сложно, как кажется на первый взгляд.
  8. Тянем 2 провода с салона к АКБ. Многие рекомендуют делать это внутри левого крыла. Для большей удобности, рекомендуется демонтировать следующие элемент: бачок стеклоомывателя, АКБ и полку для аккумуляторной батареи.
    Подключение проводов питания ЭУР
  9. Делаем крепления для электроусилителя руля.
    Установка креплений для электроусилителя
  10. Устанавливаем деталь в посадочное место и фиксируем, при помощи гаек.
    Устанавливаем электроусилитель руля на посадочное место
  11. Финальным этапом установки становиться подключение электроники ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель. В точности с предыдущим действием, необходимо подключиться к серому проводу.
    Находим необходимые провода и подключаемся к ним
  12. Теперь, для того, чтобы электроусилитель заработал, необходимо подключиться к плюсу и минусу.
  13. Процедура установки ЭУР завершена и если все сделано, верно, и в точности, то все будет работать.
  14. Остальную сборку проводим в обратном порядке и согласно технических схем.

Регулировка руля

Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

Стоит помнить, что в отличие от гидроусилителя, автоматика электроусилителя отключатся, когда скорость становиться свыше 50 км/час.

Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

Выбор изделия

Сравнение штатной рулевой колонки и с электроусилителем

2172-3450008

– оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около
20 000
рублей.

Преимущества и недостатки установки ЭУР на автомобиль

Все вопросы выбора и установки рассмотрены, но хотелось бы еще поведать о преимуществах электроусилителя перед ГУРом:

  • Обслуживание занимает меньше времени и имеет намного ниже требования. Так, нет необходимости следить за маслом, а также соединениями.
  • В отличие от ГУР, электроусилитель зимой, в мороз, не нужно греть.
  • Установка ЭУР проводится намного легче и дешевле чем гидроусилителя.
  • Высокий уровень надежности.
  • Стоимость изделия. ЭУР в несколько раз дешевле ГУРа.

Принцип установки электроусилителя руля на ВАЗ 2110

Наличие электроусилителя на автомобиле ВАЗ 2110 позволяет повысить качество реакции на изменения угла поворота рулевого колеса, улучшить маневренность и управляемость. Практика водителей доказывает, что с электроусилителем они чувствует себя увереннее.

Важное преимущество заключается в том, что при наличии электроусилка приходится прикладывать меньшее усилие, чтобы войти в поворот, сделать манёвр. Это положительно сказывается на состоянии человека при длительных поездках.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается внесением изменений в конструкцию автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не удастся — устройство четко проявляет себя при проверке люфта рулевого колеса. Это может стать основанием для отказа в выдаче бумаги о прохождении обязательного техосмотра.

Чтобы пройти техосмотр в соответствии с законом, необходимо найти официальное письмо завода-производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Данное письмо (копию) необходимо иметь с собой при прохождении техосмотра автомобиля.

Также для ТО необходим документ, подтверждающий установку ЭУР на сертифицированном ВАЗ автосервисе.

При наличии этих двух документов сотрудники станции проведения техосмотра не имеют права отказать в выдаче сертификата. В конфликтной ситуации следует потребовать письменный отказ с указанием причин.

Немного истории

Только спустя 12 лет, в 2002 году, отечественные инженеры из Новосибирского университета начали разработку российского электроусилителя. После завершения создания проекта, несколько лет агрегат проходил доработку и испытания на заводе АвтоВАЗ.


Новое устройство

Задача инженеров заключалась в том, чтобы создать достойный аналог зарубежным усилителям, обеспечить агрегат необходимыми преимуществами, долговечностью и надежностью. При этом, в отличие от импортных аналогов, наши электроусилители стоили значительно дешевле.

Сегодня данные устройства выпускает Бердский электромеханический завод, расположенный на территории России и являющийся дочерней компанией АвтоВАЗа.

Основные преимущества первого ЭУ

Электроусилок не был бы столь востребован и популярен без очевидных преимуществ, которые он принес вместе со своим появлением. К сильным сторонам этой системы рулевого управления относят:

  • Узел функционирует даже при отключенном силовом агрегате;
  • Агрегат позволяет частично экономить топливо, что положительно сказывается на расходе горючего;
  • Управляемость улучшается во всех компонентах;
  • Надежность маневров на самом высоком уровне;
  • Отличные показатели безопасности при регулярной эксплуатации.

Принцип действия

ЭУ — это модульная конструкция, встроенная в рулевую колонку. Сам модуль включает в себя два основных компонента:

  • Электроагрегат синхронного характера;
  • Контроллер.

Для владельцев ВАЗ 2110 актуально устанавливать такую систему в том случае, если они хотят использовать широкие колеса, отличающиеся от заводских на несколько размеров. Да и вообще, если хотите ощутить реальный комфорт и получать удовольствие от вождения, а не из последних сил крутить баранку, ставьте электроусилок. Он будет реагировать даже на малейшие прикосновения.


В сборе с рулем

Хотя это противоречит правилам, но все же теперь вам не придется двумя руками держаться за рулевой обод. Автомобиль станет более чем послушным и управляемым при движениях одной рукой.

Многочисленные испытания показали, что машины с ЭУ являются более безопасными на дорогах.

Технические параметры

При установке ЭУ на свой ВАЗ 2110, важно учесть его технические характеристики. Узел имеет определенные требования на этот счет. Потому для «десятки» следует выбирать устройство, соответствующее указанным в таблице параметрам.

Параметр

Показатель

Максимальная компенсация момента

Потребляемое количество тока (при Ммах 35 Нм и скорости вращения руля на 360 градусов за 1 сек)

Диапазон рабочих температур

от -40 до +85 градусов по Цельсию

Мотор с электронным управлением

С тремя заходами

Изготовленный из стали 40Х

Изготовлено из углепласта марки УПА 6/30-2

Ознакомившись с указанными параметрами, вы сможете подобрать соответствующий вашему автомобилю электроусилитель. Не забывайте, что это электрический узел, потому работать с ним следует очень аккуратно.

Преимущества установки

Если вы решите поставить на свой ВАЗ 2110 современный электроусилитель, вам необходимо заранее узнать, какие преимущества вы от подобной манипуляции получите. Это сможет еще больше убедить вас в правильности решения.

  1. Установка не требует наличия большого опыта, знаний. Выполняется своими руками за несколько часов работы.
  2. Для работы агрегата требуется небольшое количество электричества. Это никак не скажется негативно на состоянии аккумулятора или прочих узлов автомобиля.
  3. ЭУ не имеет негативных воздействий на экологичность выхлопа.
  4. Положительно влияет на параметрические показатели.
  5. Не требует сложного и регулярного ухода в процессе эксплуатации. Установил и наслаждаешься комфортом.
  6. При низкотемпературных условиях электроусилитель работает лучше гидроусилителя.

Некоторые считают, что работа электроусилителя немного слабее по сравнению с гидроусилителем. Но на практике и на наших дорогах вы этого не почувствуете. Потому этот единственный недостаток более чем спорный.

Выбор между электро- и гидроусилителями

Понуждаемые реалиями дорожной практики и капризами автомобильной моды, за покупателями новых автомобилей потянулись владельцы подержанных. Именно для них особенно актуален вопрос, какие именно органы управления выбрать. Владелец подержанной «девятки» должен учесть всё – от цены устройства и стоимости обслуживания до возможности установить агрегат самостоятельно. В последнее время статистика выбора владельцев подержанных машин заметно смещается в сторону электрического агрегата. Преимущества очевидны:

  • Электроусилитель рулевого управления значительно компактнее, чем гидроусилитель (ГУР). Он практически не занимает места в моторном отсеке.
  • Он значительно проще монтируется. Не требуется монтажа шлангов и ремней. ЭУР интегрируется в рулевую колонку и питается от аккумулятора.
  • Электроусилитель экономичнее. Он работает, только когда помогает поворачивать руль, в то время как гидроусилителем жидкость прокачивает постоянно.
  • ЭУР дешевле ГУР. Этим для владельца подержанной «девятки» почти всё сказано. В совокупности с возможностью установки усилителя на руль для ВАЗ 2109 своими руками это делает выбор почти безальтернативным.

Когда принципиальный выбор сделан, взоры многих владельцев ВАЗ 2109 обращаются к Ладам. Сильно искушение использовать что-то из арсенала «близких родственников». И это вполне удаётся. Оказывается, что ЭУР от Лада Приора почти без адаптации подходит к ВАЗ 2109.

Подготовка к монтажу

Увы, далеко не на каждой «десятке» имеется родной электроусилитель. Но это не проблема, поскольку агрегат вполне можно установить своими руками. Работа не очень сложная, потому если действовать по инструкции, вы все сами отлично сделаете.

На этапе подготовки вам следует заранее приобрести и подготовить инструменты и материалы:

  • Новый электроусилитель;
  • Пластина;
  • Набор проводки;
  • Промвал;
  • Кожух и рулевое колесо;
  • Набор разных отверток;
  • Сверла;
  • Линейка.

Поскольку мы говорим про электрическое устройство, всевозможные масла и смазки здесь не потребуются.

Монтаж

Когда все готово, и вы настроились на работу, можно приступать к установке ЭУ.

  1. Извлеките штатную клемму из колодки и вставьте ее в колодку на жгуте.
  2. Теперь свободную клемму, которая отходит от жгута, ставится на место штатного привода, примыкающего к колодке. Это позволит пропустить штатный провод между двумя жгутами. Идущий от колодок провод имеет номинал 50 Ампер.
  3. Далее отсоединяем кожух вала, а затем демонтируем замок зажигания. Обязательно отделите переключатели. Данный этап проводится аккуратно и медленно, чтобы кожух не потрескался.
  1. Открутите крепежный болт рулевой рейки и демонтируйте ее.
  2. Замерьте промвал в длину. Если потребуется, воспользуйтесь пластиной для подгонки. Рекомендуем записывать полученные параметры.
  3. На освобожденный участок теперь необходимо установить электроусилитель.
  4. Подберите вал нужного размера, поскольку он не сможет налезть на рулевую рейку. Для подгонки вала вам потребуется пластина и переточка под вал от Приоры. Кстати, при установке ЭУ отлично подходят элементы именно от модели Приора. Возьмите это на заметку.


Разборка узла

  1. После подгонки пластины сделайте сверление большего углубления, нежели есть сейчас. Вал — это полая конструкция, потому любое сверло по металлу легко справится с поставленной задачей.
  2. Пластину ставят на усилитель и проверяют полученный показатель глубины. Если все подошло, зажмите конструкцию небольшим болтом.
  3. Верните все переключатели на свои места и приступайте к работе с проводкой.
  4. Из салона требуется вывести два провода, идущих непосредственно к аккумуляторной батарее. Делается это через левое крыло.
  5. Демонтируйте бачок с омывательной жидкостью, и возьмите кусок проволоки. Она потребуется для того, чтобы закрепить выведенные к аккумулятору провода. Их крепят к концу противоположного, проводят и протягивают сразу обоих.
  6. Снимите приборную панель и извлеките колодку, окрашенную в красный цвет. Аккуратно затяните проводку в подпанельное пространство.
  7. Теперь извлекает из красной коробки оранжевый проводок.


Наглядный усилок

  1. К этому проводку фиксируется красная колодка и объединяется с проводкой от вашего электроусилителя. Не забудьте конец проводки с «голой» клеммой от усилителя уложить на освободившийся штатный провод, расположенный в красной колодке.
  2. Аналогичным образом выполняют операцию с серой проводкой, которая также расположена в красной колодке. Ее протягивают на штатное место и крепят клеммами.
  3. Далее двигаемся к аккумуляторной батарее, надежно фиксируем черный минусовой провод на проводе розового цвета — плюсовом.
  4. Остается объединить всю проводку от ЭУ и запустить ее.
  5. На этом установка практически завершена. Вам следует обязательно собрать все компоненты, вернуть узлы в исходное положение — переключатели, кожух, рулевое колесо и пр.


Работа с проводкой

Подгоняем ЭУ

Подгонка включает в себя следующие мероприятия:

  • Выравнивание руля;
  • Устранение всех образовавшихся между деталями щелей;
  • Уменьшение длины питающего кабеля;
  • Проверка установки светодиодных датчиков диагностики ЭУ;
  • Замена изношенных или поврежденных элементов при необходимости и наличии таковых.


Подгонка
Завершив работу, сядьте за руль, внимательно осмотрите фронт проделанных операций. Заведите машину, проверьте новый руль в действии. Обязательно приведите панель и руль в порядок, очистите поверхности. После этого можно приступать к непосредственной эксплуатации.

Как установить ЭУР на ВАЗ 2110: пошаговый фото ремонт

Итак, когда все готово, можно приступать к установке.

1)

Возьмите купленные провода и вытащите из колодки штатную клемму, после чего установите ее в колодку на жгуте.

2)

Клемма, которая отходит от жгута, устанавливается туда, где был провод, примыкающий к колодке (штатный). Все эти манипуляции нужны затем, чтобы можно было пропустить штатный провод между жгутами. Кстати, провод от колодок – на 50А, и предохранитель должен соответствовать этой мощности (можно взять от «Шевроле Нивы»).

4)

Открутите болт крепления рулевой рейки и демонтируйте ее.

5)

Сравните длину старого и нового промежуточных валов. В зависимости от полученных результатов надо будет откорректировать пластину и вал. Здесь вам пригодится линейка. Размеры лучше записать.

6)

Подгонка вала производится его обтачиванием, делать это нужно на специальном станке, так что придется обращаться к специалистам.

7)

Пластина подгоняется путем пересверливания некоторых отверстий на большую глубину. Сделать это нетрудно, благо вал – конструкция внутри полая. Также, вероятно, потребуется подрезать углы пластины болгаркой и поставить прокладки между ней и кузовом.

8)

Попробуйте установить ЭУР в сборе с пластиной и рулевой рейкой. Вполне вероятно, что стандартный болт крепления рейки не подойдет, и его придется заменить на аналог меньшего размера. Это повлечет за собой необходимость монтажа самодельного ограничителя, чтобы вал стоял неподвижно.

9)

Установите переключатели (вернее, их центральную часть).

10)

Следующий шаг – протяжка 2-х проводов из салона к аккумулятору через левое крыло. Снимите бачок омывателя и найдите длинную медную проволоку. Откройте блок предохранителей, отыщите провода, идущие под капот. Засуньте проволоку туда (аккуратно, не повредите провода!). Она выйдет через отверстие в левом крыле. К концу проволоки, который в салоне, прикрепите провода, а потом вытащите проволоку до конца в подкапотное пространство.

11)

Снимите приборную панель и найдите красную колодку. Затем протащите проводку от ЭУР в пространство под панелью.

12)

Отсоедините от красной колодки оранжевый провод и наденьте на него колодку из комплекта проводки для электроусилителя. Состыкуйте его с оранжевым проводом от ЭУР (1-ая ножка в его колодке, 12В). Оставшийся конец с клеммой вставьте на место штатного провода в красную колодку.

13)

Ту же манипуляцию надо провести и с серым проводом (он также из красной колодки).

14)

Вытащенные под капот провода надо присоединить так: черный на «–» , ну а розовый на «+». На этом все, дальше остается только поставить обратно кожух и рулевое колесо.

Подгонка после установки

После обратной сборки может оказаться, что остались некоторые недочеты. Возможно, они будут вам совершенно безразличны, но если вы решили сделать все идеально, могут потребоваться следующие дополнительные работы:

  • Выровнять руль, если он после установки стоит криво;
  • Убрать все чересчур большие зазоры между кожухом рулевой колонки и передней панелью;
  • Установить датчик диагностики ЭУР;
  • Заменить потрескавшийся кожух рулевой колонки на новый при необходимости.

Кроме того, немаловажным является то, что вам придется немного скорректировать свою манеру вождения – на первых порах может показаться, что руль крутится очень легко. «Закладывать» машину в поворот тоже не стоит, поскольку усилие на руле с ЭУР более слабое, чем с ГУР или тем более без него.

Ремонтируется ли электроусилитель руля и цена вопроса

Если вдруг электроусилитель руля по какой-то причине вышел из строя, в сервис обращаться бесполезно, так как эта деталь является неремонтопригодной, а потому меняется исключительно в сборе. Так что самостоятельный ремонт ЭУР производится строго на свой страх и риск, ведь любое неквалифицированное вмешательство в его конструкцию запросто может привести к ДТП с вероятностью летального исхода.

Теперь поговорим о цене вопроса. Установка ЭУР, скажем прямо, будет стоить немаленькую сумму. Судите сами:

  • Новый ЭУР в зависимости от региона доставки обойдется около 13000 – 18000 руб. Заказывается он как через интернет-магазины, с последующей доставкой почтой в любой город, так и прямо с завода;
  • Можно сэкономить, приобретя б/у деталь, стоимостью в районе 2000 – 6000 руб. Ищите объявления в Интернете, газетах и пр., но помните, что вы покупаете кота в мешке.

Если говорить о других деталях, без которых нельзя произвести установку, то они тоже недешевы:

  • Промежуточный рулевой вал, адаптированный под установку ЭУР – от 2000 руб. и больше;
  • Кронштейн для установки – примерно 1 000 руб.;
  • Проводка для электроусилителя – приблизительно 1 500 руб.;
  • Если машина карбюраторная, то понадобится еще и имитатор датчика скорости – это еще в районе 1 500 руб.

Какой из всего вышеописанного можно сделать вывод? С одной стороны, установка ЭУР на «ВАЗ-2110″ несет множество позитивных аспектов, главный из которых – гораздо более комфортабельная управляемость, что особенно заметно, если у вашей машины не было вообще никакого усилителя руля. Вы будете меньше уставать в процессе вождения, а при наезде на крупную яму руль не станет вырываться из рук, словно живой, что повышает безопасность движения. Кроме того, не надо будет регулярно смотреть за уровнем жидкости и опасаться течей, как в случае с ГУР.

С другой стороны, электроусилитель – удовольствие весьма дорогое, особенно в нынешние кризисные времена. Да и установить его довольно непросто, не считая того, что это занимает немало времени.

К тому же ЭУР совершенно неремонтопригоден, и если он сломался, то машина встает на прикол, в то время как с подтекающим ГУР можно поездить некоторое время, пока не куплен новый. Стоит ли ставить ЭУР на свою «десятку» – решать вам. А на сегодня все. До новых встреч!

Многие наверное слышали, что в можно установить электроусилитель руля от Приоры на ВАЗ 2110

. На сколько сложно выполнить эту работу своими руками? Какая цена ЭУР Приоры и где можно его заказать? На все эти вопросы я попробовал ответить в данной статье.

Существует два вида механизмов, который делают вращение руля легче: ГУР (гидро усилитель руля) и ЭУР (электро усилитель руля).

Плюсы ЭУР

:

Минусы ЭУР

:

Примерная цена ЭУР на ВАЗ 2110

за комплект:

Всего: 15000р.

Где купить комплект ЭУР Приоры

?Можно заказать в Калуге с завода напрямую.В интернет-магазине ‘Все для Авто’

Стоит ли устанавливать ЭУР на наши десятки

?Вопрос без однозначного ответа. Сказать, что это пустая трата денег нельзя. Так как эффект от установки ЭУРа есть и очень хороший. Вращение руля действительно становится легким.Но и нельзя сказать, что нет отрицательных сторон. Например, цена комплекта ЭУР от Приоры порядка 15тыс.р. не многим понравится. Кроме того комплект нужно еще и установить, а это отдельная очень не легкая история с пилением, сверлением и руганью в течении целого дня. После установки не все гладко будет с щелями, регулировкой руля по высоте и т.д.В общим посмотрите как другие самостоятельно устанавливают ЭУР на ВАЗ 2110 и сами все поймете: Установка ЭУР от Приоры в ВАЗ 2110. Фотоотчет от Realmatroskin Реализация установки принадлежит Realmatroskin’у.

На разборке приобретал руль от калины с небольшим бонусом

Купил ЭУР, вот он в коробочке, блок управления, маркировка самого ЭУРа

Колодки такие же как на 10-м ЭУРе. Инструкция электроусилителя в комплекте.

Затем купил промвал от приоры с хитрым механизмом

Померил длину промвалов Разница составила 4 см с погрешностью в большую сторону Длинна приоровала 25,5 см в максимально разложенном видеТак что учитывая опыт установщиков, что сток вал надо укорачивать на 3 см ничего удлинять не требуется вроде как

Затем пришла заказанная проводка.Вот так выглядят колодки, то есть скруток никаких не надо будет, из колодки клемму извлек, вставил на колодку в жгуте и свободную клемму жгута вставил на то место откуда извлек штатный провод, пред на 50А уже стоит.

Разъемы ЭУРа и колодки жгута в них

По проводке тоже — можно обойтись без специального жгута — там всего то надо два силовых провода от аккумулятора протянуть сечением 4 квадрата, предохранитель на 50 А от Шнивы, остальное все слаботочка — к тахометру, к датчику скорости, +12В после ЗЗ, масса, к-линия и провод на контрольную лампу.

Но поскольку не хватало переходной пластины и неизвестно когда она придет решил выпилить её самБерем заготовку, размечаем и выпиливаем лобзиком. Толщина примерно 4мм.

Снимаем кожуха, переключатели, замок зажигания.

Подгоняем по месту пластину (фото 1-2).Ставим на ЭУР вал, ЭУР ставим на место и видим, что вал маловат. На рейку налезает буквально на 1 мм, пришлось снимать и думать. Извратится над сток валом не получилось, так как он полый пришлось химичить с пластиной и приоровалом. Приоровал подвергся изменениям в этой части (фото 3-4)

Ну и пришлось пересверливать пластину, чтоб загнать ЭУР глубже, особого прихода это не дало, между пластиной и кузовом поставил проставки.Итак ЭУР поставлен, вал более менее залез на рейку, но не до конца, болт не вставляется. Пришлось брать болт поменьше и зажимать насмерть и лепить ограничитель на вал, чтобы карданчик никоим образом не мог съехать назад.

Следующим этапом у нас идет проводка. Нужно протянуть к АКБ из салона два провода, протягивать нужно через левое крыло, для этого открываем ЧЯ(блок предохранителей) и ищем пучок проводов идущих под капот.

Нижние фото показывают:

Снимаем панель приборов, вытаскиваем красную колодку, протаскиваем проводку в подпанельное пространство и извлекаем из красной колодки оранжевый провод.

Нацепляем на него колодку, что шла с проводами.Стыкуем с проводкой ЭУРа, с оранжевым проводом (это 1-я ножка в колодке ЭУРа питание +12В)А конец с голой клеммой проводки ЭУР тыкаем на место штатного в красную колодку.

То же самое делаем с серым проводом красной колодки. Серый конец (это 3-я ножка контрольной колодки ЭУРа сигнал с датчика скорости) и с коричнево-красным белой колодки (это 2-я ножка сигнальной колодки ЭУРа, низковольтный сигнал с тахометра)

Ну вроде все готово попытка №1

Пуск. Крутим руль видим — фигу. Долго ругаюсь на производителя и на себя, потом успокаиваемся и вспоминаем, что силовые концы не подключены. Идем к АКБ и цепляем розовый на ПЛЮС черный на МИНУС.

Попытка номер №2 — радости полные штаны. Крутится одним пальцем.

По расположению руля мне комфортно.

К ЭУРу надо привыкать, не закладывать в поворотах по старой привычке, но к хорошему привыкаешь быстро.

Ну вот наконец пришла хорошая пластина. Переварил промвал на нужную длинну использовав в качестве донора сток вал и прикупил кожуха.Вот что получилось:Длинна промвала 27,8 см. Стык двух валов (приоро вставлен в сток и заварен)

Без доработок не обошлось, что бы сохранилась регулировка по высоте, пришлось стачивать края

Между пластиной корпусом поставил прокладки, в результате получилось расстояние от рулядо полика 51смдо сидушки 21 см

Доработав, ставим на место и закрываем кожухамиПосле установки получилось такВ верхнем положении (фото 1-2), в нижнем положении (фото 3-4)

Провода потом обвязал, не обращать внимания.

Щель имеется, надо будит что нибудь думать.

Вот что осталось со старого управления

Кожуха имеют дефект, стояла управлялка магнитофоном.

Руль с десятки нового образца и кожуха под него, сток вал для 10-й рейки, гарант.

Бортовые компьютеры. Украина Multitronics от офиц.представительства:продажа, сервис,гарантия, доставка.Адрес и телефон multitronics.com.ua

Время на установку 4-5 часов. Установка ЭУР от Приоры в ВАЗ 2110. Фотоотчет от McLaren_ Реализация установки принадлежит McLaren_’у.

Снял всё старое.Были трудности с болтами колонки, один никак не хотел откручиваться.

Начал подгонять пластину под ЭУР:

После прикрутил подточенную пластину и примерил ЭУР. Не подходит: перекашивает.Вся сложность в том что сам ЭУР тяжёлый, а когда еще и неудобно, то вообще тяжелющий. А его еще надо надеть на рулевой вал и на шпильки. ?Подогнал кожухи, они у меня ВАЗ 2112

Ну и всё, остальное собрал.

ВЫВОДЫ:

Ничего не подходит! Регулировки руля по высоте нет совсем! Даже на 5мм! где то на 1мм ходит. Руль всегда в самом низу, как в троллейбусе!Конские зазоры по всему кожуху рулевого и панелью! Рулевой вал стоит впритык, что снизу, что около ЭУРА, болт стяжной на вал поставить нет возможности, он не входит т.к. вал сидит не правильно. Даже судя по отверстиям в пластине и ЭУРе он стоит не правильно. ИМХО дело в рулевом вале, он должен быть короче где то на 2 сантиметра тогда всё встанет на свои места и будет всё хорошо.

В общем всё надо переделывать, так никуда не годится!Еще бонус в подрулевик и контактную группу сигнала набил литола, и сейчас мягко так стали переключаться что просто праздник какой то.Ну и колодок к сигналу калина у нас нет нигде. Сейчас без сигнала езжу.

Установка ЭУР от Приоры в ВАЗ 2110. Фотоотчет Elorn Реализация установки принадлежит Elorn’у.

Нынче на рынке присутствуют в основном усилители калужской ‘Автоэлектроники’.

Минимальный необходимый комплект состоит из:

Если по хорошему, то нужно:

Я пошел по минимальной программе.Снимаюется все: кожухи, переключатели, руль, замок..

Далее сама колонка: откручиваем болт с гайкой на 13, которыми затянуто шлицевое соединение пром.вала с рулевым. Еще 2 гайки на 13 откручиваем со шпилек, на которых висит колонки и… 2 срывных болта, снова, да еще и на гроверах. Мучаемся, но откручиваем. Вынимаем колонку, остается выкрутить еще один болт в районе пола, чтоб снять стоковый пром.вал.Ставить на него смысла никакого. Если ЭУР потом и сядет на пластину, что вобщем-то совсем врядле, то будет выпирать излишне далеко. Плюс ко всему имеющееся резиновое соединение (хз как его правильно обозвать), внедренное в разрез стокового вала будет получать теперь большую нагрузку, поскольку угол рулевого вала поменяется, и валу придется гнуться именно в этом ‘резиновом’ сочленении, что может быстро вывести его из строя. Лучше не рисковать.

Ну и стоит так же добавить, что длина вала ЭУРа примерно на 3см больше, чем сток. Отсюда стоит плясать, выбирая пром. вал: он должен быть короче минимум на 1см, чтоб рулевая колонка беспроблем села на шпильки. Ну и 2см запаса на подбор вала по длине рук Лично мне удобнее, когда руль ближе, стоковое положение было далековато.

Собирается все легко и непринужденно, по сравнению с предыдущим процессом. Как говорится: ломать — не строить. Это уметь надо.Ставим пром.вал, крепим переходную пластину. Далее ставим ЭУР, проверяя силу своих рук.

Протягиваем необходимые провода (‘+’ с предохранителем на 50А и ‘-‘ к аккумулятору и три информационных провода (12В, обороты с ЭБУ, датчик скорости) к приборке). Ставим замок, ставим соединитель подрулевых, руль, подключаем все.

К огромному сожалению пару лет назад я сильно поспешил, приобретя Калино-руль ‘под десятку’. Надо было брать чисто калиновый с новым соединителем рычажков и приоро-кожухом.Получив техническое удовлетворение от работы, я понял, что эстетически сфэйлился по полной программе. Почему? Да вот:

Посему нужен новый кожух, и теперь совсем не ясно, как он станет на это творение.

Немаловажным аспектом комфорта является вибронагруженность. Руля она касается точно так же. Здесь исчезли колебания (в особенности горизонтальные) рулевой колонки от въезда в крупные ямы, которые порой достигали неимоверных величин и откликались стуком (его многие лечат втискиванием мячиков или шариков в кардан). Это касается плохих дорог или грунтовок/гравия. Практически никаких колебаний, стуков, ничего кроме информации на руле о том, что колеса вообще-то едут по фиговой дороге. В данном случае по всей видимости сказывается иной пром.вал (без муфты, но со вторым карданчиком со стороны рейки), не передающий поперечных колебаний дальше за счет доп. степеней свободы.

Ну и свою роль играет сам ЭУР, а точнее его вес, ведь мы помним, что его масса 9 с лишним кило, в то время как обычная рейка весит не более 2х и имеет кучу хлипких сочленений.

Тест драйв окончился приездом в Мск в третьем часу ночи, посему сегодняшнее утро было встречено совсем без радости, с болью в спине и руках, желанием еще поспать, а не ехать на работу или что-либо делать вообще…

Как показала практика, использование руля 1118 ‘Калина’ под ВАЗ-2110 сопряжено с большими трудностями в плане установки кожуха рулевой колонки.Наиболее оптимальным набором при установке ЭМУРУ (это в данном случае относится к усилителю Калужского производства, как с другими — не знаю) является:

  • Руль 11183-34020xx (последние цифры в каталогах разнятся, нужно смотреть, чтоб руль был именно для Калины, а не десятки);
  • Соединитель переключателей 2123-3709320 (ну и сами переключатели от Калины/Шнивы и подобные, если их у вас еще нет);
  • Кожух рулевой колонки либо 2112, либо Калина, либо Приора.

‘Либо’ потому что любой из них потребует работы напильником в той или иной степени. 2112, например, использованный мной, потребовал обрезки пластика в верхней части в районе крепления пластины и в нижней, где упирался в корпус электромотора.

При этом данный кожух будет коротким по двум причинам:

Вот как все встало у меня после ряда вышеизложенных доработок:

Продолжение по наведению эстетического марафета следует… но не очень скоро, за отсутствием времени и рациональных идей.

Времени потратил на установку ЭУР — целый день.

Установка электроусилителя руля от Приоры на ВАЗ 2110. Фотоотчет Killer Speed Реализация установки принадлежит Killer Speed’у.

Купил переходную пластину.Решил покрасить ее в цвет авто. Как потом оказалось — лучше было красить ее в черный цвет — после установки она немного торчит из под торпеды. Есть мысль, как все это красиво спрятать — но надо доехать до магазина грузовых автозапчастей.

Снятие рулевой колонки довольно простое и описано в мурзилке. Единственный совет — для того, чтобы вал легко снялся с рулевой рейки, после откручивания болта зубилом немного развести в стороны ушки хомута. А, еще срывные болты доставляют мороку, а так все не сложно. Сняли, теперь сравниваем нашу колонку и колонку приоры с ЭУРом.Сверху колонка с ЭУРом и переходной пластиной. Видно, что в салон вал торчит больше.

Откручиваем от колонки с ЭУРом промежуточный вал, прикручиваем родной (длинный). Прикручиваем переходную пластину. Вместо срывных болтов поставил обычные М6 — один фиг все эти срывные болты только от честных людей защита.Примеряем рулевую колонку с ЭУРом

ЭУР или электроусилитель рулевого колеса сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы этой системой, принимают решение о самостоятельнзаой установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[ Скрыть ]

Электроусилитель на ваз 2110 и его технические особенности

Электроусилитель руля ваз 2110

Руль автомобиля является главным средством управления для автомобилиста. Именно от умения крутить «баранку» зависит мастерство вождения. Сегодня автомобильный рынок заполнен множеством самых различных моделей разных классов: начиная минивэнами и заканчивая тяжелыми грузовиками. Может быть именно это стало причиной создания ЭУР. Примечательно, что электроусилитель на ваз 2110позволяет существенным образом увеличить удобство и эффективность руля. На ваз 2110 установка электроусилителя руля – дело актуальное и востребованное в последнее время.

Функциональная и техническая сводка электроусилителя руля

Ваз 2110 электроусилителем руля

Электроусилитель руля с практической точки представляет собою элемент повышения удобства и эффективности управления автомобилем. Впервые был эффективно внедрен электроусилитель руля в 1990-ом году японским автомобильным концерном Тойота. И уже в первые годы своего практического применения электроусилитель руля доказал свою высокую степень практической эффективности по сравнению с гидроусилителем, в частности:

  • он способен функционировать даже при выключенном двигателе;
  • наблюдается существенное экономия расхода топлива;
  • заметна лучшая управляемость, за счёт повышенной скорости быстродействия;
  • высокий уровень надёжности вождения;
  • высокая безопасность повседневного использования.

Ваз 2110 электроусилитель руля

Ознакомимся теперь с основными техническими особенностями строения и функционирования электроусилителя руля:

  • устройство представлено одним целостным блоком;
  • располагается непосредственно под капотом;
  • представлено шестеренным насосом в сочетании с электродвигателем;

Примечание. Шестерённый насос в отличии от лопастного функционирует не за счёт топливного двигателя автомобиля, а благодаря собственному электронному мотору. Это в свою очередь позволяет существенным образом сэкономить на расходе бензина.

  • оснащён высокотехнологичным блоком управления;
  • в своём составе также содержит силовой цилиндр;
  • имеет резервуар жидкости и электронный клапан и т.п.

Ваз 2110 схема электроусилителя

Отличие от ГУР

В целом работа электро- и гидроусилителя руля практически сходна, однако, имеет несколько существенных различий. В частности, электроусилитель в своём составе дополнительно содержит электронную составляющая, которая представлена клапанным и электронным блоком. Эта система функционирует с практической точки зрения следующим образом:

  • встроенные датчики движения занимаются мониторингом скорости автомобиля, а также отслеживают его траекторию и исправность функционирования;
  • после сбора данные передаются на обработку в специализированный электронный блок управления;
  • после чего, искусственный интеллект системы автомобиля автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
  • давление масла регулируется исключительно за счёт положения клапана, который может быть закрытым или открытым;
  • чем выше будет скорость движения автомобиля, тем более интенсивнее открываться клапан;
  • с ростом скорости будет параллельно возрастать тяжесть рулевого управления, что в свою очередь существенно увеличить степень стабильности в управлении автомобилем.

Как работает электроусилитель руля

Хотя читатель примерно уже представил себе, как и при каких условиях срабатывает электроусилитель, тем не менее, мы хотели бы донести до него особенности работы электроусилителя руля. В тот момент, когда водитель начинает поворачивать руль, датчик положения и датчик скорости вращения рулевого колеса передают сигналы в модуль управления. Также существует и датчик определения крутящего момента на рулевом колесе. Вся эта информация подается на блок управления электроусилителя рулевого управления. Кроме того, при управлении электродвигателем, также принимаются во внимание скорость транспортного средства и данные о усилии на рулевой тяге колеса. После получения всех этих данных, модуль управления подает питание на двигатель. Двигатель вращается, при этом помогает перемещать руль в одном из направлений. При управлении, постоянно отслеживается положение руля, при этом вспомогательное усилие меняется.

На многих автомобилях GM, электродвигатель усилителя установлен на рулевой колонке. Двигатель и модуль управления являются одной сборкой в рулевой колонке, и в случае поломки меняется двигатель совместно с модулем управления. В большинстве современных автомобилей Toyota, электродвигатель может быть заменен отдельно. Электродвигатели установленные в рулевой рейки, как правило для автомобилей GM и Honda, меняется совместно с рейкой. Стоит заметить, что электрический усилитель руля довольно дорогой узел на иномарках, его стоимость может составлять от $ 600 и больше в зависимости от автомобиля. Таким образом, необходимо сказать о том, что точная диагностика электроусилителя руля необходима, она позволит избежать замены дорогостоящих, но исправных узлов. После ремонта электроусилителя, необходимо использовать диагностический прибор, для того, чтобы откалибровать центральное положение датчика положения рулевого колеса. В противном случае, вы будете иметь обратную связь от электродвигателя при прямолинейном движении. Как правило при поломке или срабатывании системы защиты рулевого управления на комбинации приборов загорается сигнальная лампа. Лампа может сигнализировать о неисправности или о отключении электроусилителя в следствии срабатывания защиты. Тепловая защита может сработать, когда обмотка электродвигателя перегреется, как правило, при работе в крайних положениях руля. Одной из распространенных поломок является стук в рулевой колонке, при проезде через неровности. Результатом этого может быть обратная связь от электродвигателя, за счет не корректной работы модуля управления. В крайних случаях электроусилитель может даже подруливать автомобилем. Проверка неисправности механической и электрической части проводится просто. Извлеките предохранитель питания электроусилителя из монтажного блока, при этом принудительно отключив его. Совершите пробную поездку, будьте осторожны, так как усилие при управлении будет значительным. Если стуки пропадут, то в этом был виноват модуль управления, если нет, то у вас механические неисправности в рулевой колонке. Стоит еще раз заметить, что при любой электронной неисправности усилителя или его отключении, автомобиль будет управляться, но управляющий момент на рулевом колесе будет намного выше.

Практическое описание установки электроусилителя

Электрический усилитель руля состоит из:

  • силового агрегата, который представляет собой электрическую машину синхронного типа;
  • управляющего контроллера;
  • рулевого вала;
  • блока управления;
  • механизма рулевой колонки с рычагом и редуктором;
  • промежуточного вала карданного типа;
  • комплекта проводов, предназначенных для индивидуального усилителя;
  • диагностической колодки;
  • светодиода, который индуцирует исправность функционирования электроусилителя руля;
  • хомутов и различного рода крепёжных элементов.

Примечание. Во время приобретения электродвигателя, очень важно убедиться, что присутствуют все необходимые элементы комплектации.

Непосредственно сам алгоритм установки

  • вначале необходимо автомобиль поставить на ручной тормоз и выключить системы зажигания;
  • отключить питание от аккумуляторной батареи;
  • с помощью верстака к электроусилителю нужно подсоединить промежуточный вал карданного типа;

Установка электроусилителя ваз 2110

Примечание. Выполнять подсоединение кардана и электроусилителя необходимо крайне аккуратно, в противном случае можно повредить узловое сочленение.

  • после чего, соединения нужно затянуть через гровер;
  • итак, сначала нужно вытащить заглушку рулевого колеса;
  • затем отвернуть гайку крепления рулевого колеса, после чего снять непосредственно сам руль;
  • теперь пришло время открутить винты кожухов рулевого вала, после чего сам кожух необходимо снять;

  • отсоединить панели и колодки жгута от двухрычажного переключателя;
  • снять сам переключатель;
  • отвернуть болт крепления промежуточного конца нижнего вала рулевого управления;
  • отвернуть две гайки крепления рулевой колодки и кронштейн рулевого управления;
  • после чего, необходимо снять колодку с промежуточным валом в сборе;

Примечание. Во время сборки, шляпки заводского крепления необходимо срезать. Для этой цели можно использовать зубило и молоток.

  • освободить вал от рулевой рейки вместе их шлицевого соединения.

Примечание. С целью облегчения процесса можно применить зубило и молоток, что разжать шток промежуточного вала.

  • после чего, нужно легким движением руки снять рулевую колонку.

Примечание. Перед тем как перейти к установке электроусилителя руля, необходимо сорвать штатный замок зажигания.

  • первостепенно необходимо одеть промежуточный вал карданного типа на шлицевую часть вала-червяка рейки;
  • на червяки расположен паз, с которым необходимо состыковать промежуточный вал;
  • затянуть стяжной болт;

  • высверлить два отверстия рулевой колонки по месту крепления электроусилителя;
  • затем изнутри нужно вставить гайку и через гровер и гайку затянуть поочередно каждым из болтов;

Примечания. Для более надёжного крепления обязательно нужно использовать именно гровер.

  • жёстко затянуть все крепёжные элементы;
  • провести проводку, предварительно сняв бачок омывателя для увеличения степени удобства;
  • открыть блок предохранителей и через технологическое отверстие пропустить кабели питания;
  • затем кабели питания нужно вывести в моторный отсек и соединить клеммами аккумулятора;

Примечание. Розовый провод – это плюсовой контакт, бежевый – нейтральный и подключается к общей массе автомобиля.

  • индивидуальный предохранитель нужно разместить в специальном блоке предохранителей;
  • подключить провод светодиода к штекеру усилителя;

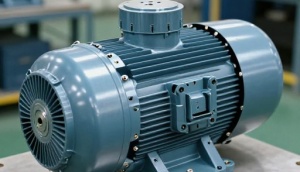

Классический электроусилитель руля

Примечание. Главное очень тщательно не просто изучить инструкцию, но разобраться в целом во всех нюансах.

  • затем проводку следует протянуть от электроусилителя к комбинации приборов;
  • далее необходимо покрутить руль сделав два-три полных оборота в разные стороны и если нет никакого жужжания, выполнить сборку в обратной последовательности относительно разборки.

Инструкция установки электроусилителя своими руками весьма сложная, поэтому необходимо максимально внимательно её прочитать и обязательно закрепить сам процесс визуально с помощью видео и фото — материалов. Цена установки электроусилителя своими руками незначительная, однако, сама процедура весьма сложная, в связи, с чем рекомендуется использовать услуги автосервиса.

Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими руками

В зависимости от года выпуска, «десятка» может комплектоваться гидроусилителем (ГУР) или электроусилителем (ЭУР). Разумеется, второй вариант предпочтительней, так как с ним управлять машиной легче и комфортней. Если ваш ГУР износился или вы просто хотите его заменить, то в качестве альтернативы рекомендуется выбрать ЭУР на ВАЗ 2110.

В этом материале присутствует две инструкции:

  • Установка ГУР.
  • Монтаж электроусилитель руля ВАЗ 2110 вместо стандартного гидроусилителя.

Перед тем, как проводить установку, необходимо разобраться в устройстве этих узлов, а также узнать, чем они отличаются друг от друга.


Разбор рулевой рейки автомобиля ВАЗ 2110.

Ремень генератора и ГУР

Генератор на автомобиле ваз 2110 с ГУР

А что, у владельца ваз 21103 с гидроусилителем? Как известно, если на Ваз 2110 установлен ГУР, который, стоит заметить, полностью устраняет вибрации, свойственные переднеприводным автомобилям, замена ремня генератора проводится совершенно иначе, чем принято. Как правило, ремень генератора меняют после 45-60 тыс. км пробега, а трещины на нем – прямой признак замены. Обычная замена этой детали занимает не больше 10 минут, но на автомобилях с ГУР – это требует больше времени, да и на его привычном месте ремня не найти. На этом месте, если установлен ГУР, помещается насос, о котором было написано выше. Сам же генератор расположен бывает выше.

Сложность замены в данном случае характеризуется тем, что ремень крутится вокруг левой опоры мотора, что вынуждает открутить опору, приподнять двигатель и уже затем снять ремень. Специфичность наблюдается и в случае натяжения ремня генератора. В частности, угол обхвата ремня шкива генератора в случае с ГУР довольно мал и принятое обычно натяжение в 1 см вверх и вниз здесь не работает. Ремень начинает проскальзывать. Это означает, что натяжение ремня с ГУР должно быть сильнее.

Примечание. Если после натяжения ремня генератор начинает выть в процессе обкатки автомобиля, ремень следует немного ослабить.

Как видим, ГУР – это и лишние хлопоты, связанные с ремонтом. Но, если научиться все делать своими руками, проблем удастся избежать. Кроме того, можно неплохо сэкономить на ремонте, цена которого с каждым разом в СТО растет. Инструкция, представленная выше – это ознакомительный вариант для владельцев Ваз 2110 с ГУР. Полный пошаговый мануал по замене ГУР, его ремонту и т. д. можно найти в других статьях, посредством видео или фото – материалов.

Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими силами

Исходя из года выпуска, «десятка» может оснащаться гидроусилителем (ГУР) как еще его называют электроусилителем (ЭУР). По достоинству оцениваются женщинами, 2-ой вариант предпочтительней, потому что с ребенком управлять машиной легче и комфортней. Если ваш ГУР износился по другому вы просто желаете его поменять, то как кандидатуры рекомендуется избрать ЭУР на ВАЗ 2110.

Данном материале находится две аннотации:

  • Установка ГУР.
  • Установка электроусилитель руля ВАЗ 2110 заместо стандартного гидроусилителя.

Загодя до того, как проводить установку, нужно разобраться в устройстве этих узлов, также выяснить, чем они разные.

Отличия ЭУР от ГУР

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

  1. При вращения руля торсионный вал скручивается;
  2. Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
  3. Проанализировав информацию, блок подает команды на электромотор;
  4. В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.


Устройство электроусилителя рулевого колеса
Автолюбители часто спорят, какой из вариантов предпочтительнее для «десятки». По факту ГУР является устаревшим узлом, который активно выводится из современных легковых машин. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Главным преимуществом перед «гидравликой» является надежность – электрический агрегат практически не требует обслуживания. На мотор действует меньшая нагрузка, как результат, топлива тоже нужно меньше. ЭУР хорош для наших условий еще и тем, что он отлично функционирует при отрицательных температурах.

Но есть у электроусилителя и свои недостатки. Его конструкция более сложная, чем у «гидравлики», отсюда и высокая цена. Иногда электронный блок управления посылает некорректные команды, особенно это ощутили на себе владельцы Калины первой генерации. Если долго ехать по некачественному дорожному покрытию (или его отсутствию), ЭУР может отключиться на несколько минут из-за перегрева.

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

  • Дрель вместе со сверлом по металлу.
  • Набор отверток, болгарку.
  • Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

  1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.


Достаем штатную клемму и помещаем туда клемму из комплекта ЭУР Теперь берем в руки отвертку и аккуратно снимаем корпус рулевой колонки, а затем демонтируем замок и переключатели. Нам необходимо снять рулевую рейку, для этого открутите болт, который ее держит.

Установка

Никаких масел или других веществ не потребуется, так как идет работа с электричеством, а не с механическими узлами. После того, как все компоненты подготовлены, следует переходить к непосредственному монтажу, который будет проходить в следующей последовательности:

  • Необходимо вытащить из колодки штатную клемму и переместить ее на колодку, размещенную на жгуте;
  • После этого, свободная клемма, отходящая от жгута, перемещается на то место, где находился штатный провод, примыкающий к колодке. Это даст возможность пропустить провод штатного типа между жгутами. Провод, идущий от колодок, обладает номиналом в 50 А;
  • Теперь надо потихоньку отделить кожух вала рулевого типа, после чего снять замок зажигания и отделить переключатели. Делать это надо медленно, чтобы не допустить растрескивания кожуха;
  • Откручиваем аккуратно болт, который удерживает рулевую рейку и затем снимается непосредственно рейка;
  • Надо измерить длину промвалов и если нужно подогнать пластину, для этого надо использовать линейку и возможно даже записать показатели;
  • Производится монтаж электроусилителя на освобожденное место, для этого надо подобрать нужный размер вала, так как он не налезает на рейку. Чтобы подогнать вал под нужный размер, пластину и вал перетачивают под валы «Приоры». Именно детали от ВАЗовской «Приоры» как нельзя лучше подходят для этого;
  • После того как вал будет подогнан необходимо просверлить пластину более глубоко чем это уже есть. Сделать это не трудно, так как вал представляет собой полую конструкцию;
  • Пластина устанавливается на усилитель и тем самым проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию при помощи, более малого болта;
  • Теперь следует установить переключатели на их места и переходить к проводке. Для этого нужно из салона, через левое крыло, вывести два провода напрямую к АКБ;
  • Далее надо снять и взять проволоку. С ее помощью надо прикрепить выведенные два провода. Их нужно прицепить к концу противоположного провода и протянуть оба;
  • Необходимо снять приборную панель и достать оттуда колодку красного цвета, потихоньку затянуть проводку в пространство под панелью. После чего достать провод оранжевого цвета из красной коробки;
  • К этому проводу надо закрепить коробку красного цвета и объединить ее с проводкой электроусилителя. При этом конец с оголенной клеммой проводки усилителя укладывается на освободившегося штатного провода в красной колодке;

Оранжевый провод соединяем с проводкой ЭУРа, «голый» конец провода ставим на место штатного в красную колодку

  • Также надо поступить с серым проводом, который тоже выходит из колодки красного цвета. Его необходимо тоже протянуть на место его штатного собрата и закрепить с помощью клеммы;
  • После чего надо переместиться к АКБ и закрепить надежно провод черного цвета, то есть МИНУС, на провод розового цвета, то есть на ПЛЮС;
  • После этого необходимо соединить всю проводку электроусилителя руля и запустить ее или просто покрутить рукой.

Установка электрического усилителя закончена, осталось только аккуратно установить все компоненты на свои места.

Для этого надо установить обратно все переключатели и приладить на место кожух и руль, который покроет собой вал рулевого типа.

Облегчить демонтаж рулевой рейки поможет данный материал:

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

    Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.


Устанавливаем кронштейн и закрепляем его. Генератор и оба крепления под него следует снять, а затем проделать ту же операцию с колонкой. Рулевой вал следует укоротить примерно на 35 мм. Если у вас есть сварочный аппарат и болгарка, то вы можете сделать эту работу своими руками.


Крепления, которые необходимо убрать
Здесь вы можете увидеть крепления, которые нужно убрать. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.


Проведите линию маркером и аккуратно отпилите лишнюю часть Находим адсорбер и ставим под него крепление бачка. Для этого нужно открутить болт, который держит подушку мотора, и поднять агрегат. В это отверстие помещаем ремень ГУР, не забудьте зафиксировать его на ролике.


Здесь вы можете увидеть, где расположена гайка подушки Осталось сменить штатную рейку на новую от усилителя.


Снимаем шесть болтов и завершаем сборку

  • Финальный этап – это заливка рабочей жидкости.
  • За такую работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании электрики и силовой установки ВАЗ 2110. Усилитель руля напрямую связан с безопасностью, поэтому при отсутствии опыта лучше обратиться к мастерам.

    Что такое гидроусилитель руля ВАЗ 2109

    На первых моделях автомобилей ВАЗ 2109 усилитель руля не устанавливался. Водителю приходится узел монтировать дополнительно. Он состоит из двух частей:

    • Источника энергии, роль его выполняет гидронасос.
    • Исполняющий механизм, который обычно совмещается с . Общий вид устройства показан на фото.

    Перед массовым использованием устройства производители провели тестирование автомобиля, которое показало:

    • При передвижении автомобиля с многочисленными разворотами в ограненном пространстве легко вращалось, поворачивать его необходимо было на меньший угол, чем на авто без гидроусилителя.
    • При движении по городу, после небольших навыков, водитель получает только удовольствие от управления авто.

    Совет: При повороте руля на больший угол, чем рассчитывает водитель, гидроусилитель рулевого управления позволяет руль докрутить на нужный угол, автомобиль легко впишется в меньший радиус.

    • При движении по свободной площадке количество оборотов руля составляет три с половиной от одного упора до другого, с гидроусилитель достаточно три и одну треть.
    • Изменение в рулевом механизме передаточного числа привело к более точному управлению автомобилем.
    • Хорошо показывает себя рулевое управление на очень низкой скорости в режиме парковки. На руль прикладывается совсем маленькое усилие.
    • Отличные результаты были получены при перемещении на предельных режимах. Увеличение скорости привело к незначительному повышению усилия на руле, но при этом хорошо обеспечивалась обратная связь.

    Как установить гидроусилитель на ВАЗ 2109

    Инструкция как установить на ВАЗ 2109 гидроусилитель руля указывает, что нужно:

    • Приобрести комплект ГУР, со всеми составными частями: насосом, специальным рулевым редуктором, шкивом, гидравлическим цилиндром, расширительным бачком и шлангами, выдерживающими большое давление.
    • Устанавливается кронштейн фиксации насоса на головку БЦ. При его монтаже нужна доработка изделия: откручивается , отпиливаются уши для ее крепления, отпиливается, чтобы не мешало, крайнее правое крепление.

    • Вместо генератора крепится на кронштейне сам насос.
    • Меняется шкив коленчатого вала, через него будет осуществляться привод насоса.

    Совет: При этом нужно обязательно учитывать, что привод должен идти не через цепь, а только через ремень.

    • Меняется рулевой редуктор.

    Совет: При установке нового редуктора понадобится доработка места, где он будет монтироваться. Для этого: в щитке передка вырезается отверстие и дорабатывается сошка.

    • Выбирается место для устройства расширительного бачка, чтобы он не мешал другим частям мотора.
    • Гидравлический цилиндр ставится согласно инструкции идущей в комплекте ГУРа. У каждого производителя устройства существуют свои особенности монтажа.
    • Вся система соединяется шлангами высокого давления и хорошо фиксируется.

    Совет: Нужно предусмотреть, чтобы шланги не могли тереться о другие элементы, расположенные под капотом.

    • Заливается специальное в расширительный бачок.
    • Прокачивается система. При этом руль прокручивается до упора влево и вправо, при необходимости, нужно доливать в расширительный бачок масло.
    • Когда жидкость перестанет уходить, нужно до верхней метки бачка пополнить уровень масла.
    • На авто ВАЗ 2109 установка гидроусилителя заканчивается прокачкой системы.

    Преимущества автомобиля ВАЗ 2109 с гидроусилителем можно увидеть на видео.

    Рейтинг
    ( 1 оценка, среднее 4 из 5 )
    Понравилась статья? Поделиться с друзьями:
