Электроусилитель руля, поломки и неисправности

Электроусилитель руля — основные преимущества

При работе электро усилителя затраты энергии немного ниже, потому что он включается в работу только когда в этом есть надобность. А гидрач постоянно прокачивает жидкость. Собственно за счет меньшего жнергопотребления такой привод рулевого управления позволяет уменьшить расход топлива (в среднем на 200 грамм на сто километров).

Состав усилителя с электрическим приводом:

1 — руль, 2— рулевая колонка, 3— карданный вал, 4— электродвигатель, 5— механизм руля, 6— блок управления, 7— датчик крутящего момента

Что такое электроусилитель руля

Электроусилитель — это высокотехнологичный узел, который исключает гидравлику и работает полностью на основе электроники. Если сравнивать гидравлику и электронику, то последний стремительно набирает популярности, как среди водителей, так и производителей. Основной плюс это стоимость производства, которая на порядок меньше, чем гидравлический, к тому же практически не требует внимания.

Большая часть управления приходится на датчики и электронику, которые следят за действиями водителя, анализируют полученные данные и передают сигналы на исполнительные механизмы для поворота колес. Среди частых поломок, скорей носят характер дефекта, изъяны в управлении, изнашиваемость деталей и прочее. Между тем, производитель учитывает всевозможные недочеты и по мере возможности, устраняет их. Если говорить в общем, о качестве и комфорте, то основой плюс – отсутствие передачи вибрации и ударов на руль.

УСТРОЙСТВО МЕХАНИЗМА

ЭУР может иметь устройство с разными вариантами компоновки:

1. В механизме присутствует рулевая рейка, которая воспринимает усилие.
2. Электродвигатель передает усилие на вал руля.

Наиболее часто в автомобилях применяется ЭУР с наличием рейки. Встречается конструкция механизма с параллельным приводом, в котором есть две шестерни. Классическая конструкция рейки включает в себя электрический двигатель, механическую передачу и бортовой компьютер, который управляет всем этим. Устройство технически объединяет механическую часть с электрической в едином блоке. Принцип работы электроусилителя руля основывается на работе асинхронного электрического двигателя.

Принцип действия электро усилителя рулевого управления

Как уже было сказано, электрический усилитель работает не всегда, он вступает в работу только при повороте руля водителем. Двигатель усилителя руля выдает крутящий момент который зависит от крутящего момента на рулевом механизме. Этот момент измеряется датчиком крутящего момента, который передает данные в блок управления усилителем.

Так же блок управления рассчитывает необходимую мощность включения двигателя усилителя в зависимости от угла поворота рулевого колеса. Угол поворота измеряется датчиком, который встроен в подрулевой переключатель. На роторе самого двигателя тоже установлен датчик, измеряющий его частоту вращения для получения обратной связи в блок управления. То есть чтобы блок «видел» с нужной ли скоростью крутится мотор электроусилителя, нет ли ошибочно медленного или слишком быстрого вращения.

Усилие от двигателя усилителя передается на рейку через приводную шестерню и червячную передачу. Рейка перемещается при помощи двух усилий: непосредственно от руля, приводимого в движение водителем и от двигателя усилителя, управляемого блоком управления.

Преимущества ЭУР перед ГУР и ЭГУР

Водители автомобилей, на которых установлен гидро- и электро-гидроусилитель, вынуждены мириться с их многочисленными недостатками, а именно:

• держать колеса в крайнем положении можно не более пяти секунд, иначе происходит перегрев масла в системе и выход ГУР из строя;.
• необходимость в периодическом обслуживании (нужно контролировать уровень масла, менять его, следить за состоянием приводов, шлангов и насоса);.
• на работу ГУР расходуется часть мощности двигателя автомобиля;.
• устройство работает в одном режиме, независимо от условий движения;.
• снижение информативности руля на высоких скоростях (частично этот недостаток устранен за счет применения рулевой рейки с переменным передаточным отношением).

Достоинствами электроусилителя руля являются надежность, экономичность и компактность. Его принцип действия основан на работе электромотора, поэтому и устройство намного проще. Электроусилитель руля приводится в действие не от силового агрегата автомобиля, к тому же работает только при работе рулем, благодаря этому экономится от 0,4 до 0,8 литра горючего в зависимости от стиля езды и дорожных условий. Электроусилитель руля не требует обслуживания, однако, в случае поломки неисправные узлы меняются целиком, поэтому стоимость ремонта значительно возрастает. Пожалуй, самым главным преимуществом электроусилителя руля, можно считать возможность изменять вспомогательное усилие в зависимости от условий передвижения автомобиля, благодаря чему, достигается более острое управление на высоких скоростях, и более легкое на малых. Кроме того, одна и та же модель может применяться на различных машинах, а все, что потребуется – изменить настройки электронного блока управления.

Режим парковки

Датчик крутящего момента передает информацию о наличии большого крутящего момента на руле. Так же в блок поступают данные об угле поворота руля. И если угол поворота и крутящий момент большие, а скорость автомобиля стремится к нулю, то блок управления определяет это как режим парковки и дает команду на максимальное усиление движения руля. При этом обязательно учитывается частота вращения коленвала.

Таким образом при нулевой скорости и активном рулении на рейку действует максимальное усиление от электродвигателя.

Режимы работы

ЭУР — устройство, работа которого различается с учетом текущего режима. В процессе парковки, когда машина обездвижена или скорость минимальна, сервомотор работает с наибольшей отдачей, активируя функцию «легкого руля». Принцип выглядит следующим образом:

• Датчик, контролирующий момент кручения, передает данные о резких поворотах рулевого колеса;
• В управленческий блок идет информация об угле поворота;
• После анализа данных и скорости движения управляющий блок включает режим парковки и ускоряет работу двигателя.

Городской режим (скорость до 50 км/час). Особенность движения по городу — необходимость постоянно поворачивать рулевое колесо в одном и другом направлении. Алгоритм работы ЭУР здесь следующий:

• В блок управления направляются данные об угле поворота руля и скорости движения;
• «Мозги» устройства дают команду о необходимости достижения средней мощности вращения рулевого колеса;
• На скорости от 100 километров в час, когда необходима лучшая управляемость, рулевое колесо становится «жестким» («тяжелым»). Получается, что при достижении большой скорости ЭУР почти не работает.

В автомобилях с ЭУР предусматриваются следующие функции:

Режим активного возврата колес в исходную позицию.

Когда в движении нагрузка на руль уменьшается, происходит раскручивание торсиона. Управляющий блок видит эту информацию и вычисляет скорость возвращения колес в исходную позицию. Полученное значение сравнивается с текущим параметром, после чего формируется нужное усилие для возврата колес.

Как правило, во время поворота в движении появляются дополнительные усилия, «выталкивающие» колесо в нейтральную позицию. Но наличие силы трения не позволяет это реализовать. Задача управляющего блока — произвести нужные расчеты и помощь колесам вернуться в исходную позицию.

Режим коррекцию средней позиции.

Такой режим активируется при прямолинейном движении. При неблагоприятных погодных условиях (сильном ветре сбоку) или при разном давлении в покрышках управляющий блок регулирует усилие и улучшает управляемость авто. Здесь возможно два варианта:

• Долговременная коррекция актуальна, когда проблема имеет долгосрочный характер (пример — шины в колесах имеют разное давление);
• Кратковременная коррекция — срабатывает при временных проблемах, к примеру, усилении бокового ветра.

Активный возврат колес в среднее положение

Когда при движении в повороте водитель снижает усилие на руле, торсион раскручивается. Блок управления по показаниям датчиков видит это и рассчитывает скорость возврата колес в среднее положение в зависимости от величины падения крутящего момента на руле, а так же от угла и скорости поворота руля. Это расчетное значение сравнивается с фактическим усилием возврата а результат сравнения служит основанием для определения крутящего момента, нужного для возврата колес в среднее положение.

Обычно при повороте колес в движении возникают реактивные усилия, которые стремятся вернуть колесо в среднее положение. Но из-за сил трения в рулевом механизме и подвеске они не способны самостоятельно вернуть колеса в исходное положение.

Блок управления учитывает все необходимые данные и обеспечивает возврат управляемых колес в среднее положение при помощи двигателя усилителя.

Описание ЭУР

Конструкция устройства
ЭУР использует небольшой электродвигатель. Он создает дополнительное усилие на рулевом валу при повороте. Благодаря этому, удалось уменьшить размеры рулевых колес в автомобилях. Первыми такую новинку оценили по достоинству водители грузовиков, сегодня она есть на почти любом легковом автомобиле.

Сама система состоит из нескольких основных элементов:

• электромотор бесщеточного типа;
• датчики угла поворота руля;
• крутящий момент;
• управляющий блок;
• сервопривод.

Именно они являются основными элементами, которые входят в электроусилитель руля. Но сама конструкция несколько шире и о ней будет рассказано ниже, сразу после функций, а также плюсов и минусов системы.

Функции, плюсы и минусы

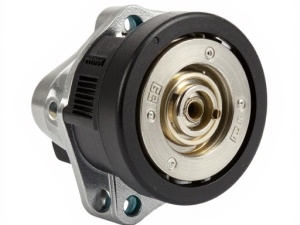

Установка устройства в ВАЗ 2110
Конкурентом данной системы является гидроусилитель и электрогидроусилитель. Разница между ЭУР и ГУР: если ЭУР поломался — ничего страшного не произойдет, но вот при поломке ГУР нужно снять ремень, а в некоторыx авто это невозможно сделать. Но если проеxать без масла, насос придется заменить.

ГУР и ЭУР они имеют явные минусы. Так, нельзя держать колеса в крайнем положении больше 5 секунд, иначе перегрев. А еще требуется периодическое обслуживание. Ну, и наконец на высоких скоростях информативность руля снижается.

А вот электромеханический усилитель, он же ЭУР и ЭМУР, обладает такими плюсами, как:

• надежность;
• экономичность;
• компактность;
• изменение усилия в зависимости от условий движения.

Основным минусом является то, что он практически не поддается замене отдельных узлов. При их полном выходе из строя, придется менять всю систему, а это достаточно дорого.

Что касается функций, то она, по сути, одна – облегчить управление автомобилем, взяв на себя часть необходимого усилия. С таким устройством автомобиль становится значительно более послушным даже в сложных условиях. Подробнее об устройстве вы узнаете в видео ниже (автор ролика — Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).

Конструкция и принцип работы

На машинах разного типа электроусилитель рулевого управления может устанавливаться в различных местах.

Так, на небольших автомобилях, которым не требуется особо сильного воздействия, система ставится непосредственно в рулевую колонку. Устройство размещается прямо в салоне под колесом управления, там же и все датчики. Такое положение защищает электрический усилитель руля от грязи и других воздействий.

На машинах среднего класса система располагается на рулевой рейке. Усилие же передается через шестерню. Такая система несколько менее надежна, но широко распространена.

Внедорожники и микроавтобусы же требуют установки системы на параллельноосевой конструкции. При этом передача усилия от электродвигателя осуществляется при помощи зубчатоременной передачи, а также механизма из винта и гайки на циркулирующих шариках. При этом ремнем вращается гайка, та передает усилие шарики, от которых оно переходит рулевой рейке.

Основной принцип работы электроусилителя руля – передача дополнительного воздействия с целью облегчения управления автомобилем.

1. Устройство для небольших машин

2. Конструкция для среднего класса авто

3. Конструкция на автобусах и внедорожниках

Коррекция среднего положения колес (подруливание)

Это режим движения по прямой. Просто иногда на автомобиль могут действовать сторонние силы, например боковой ветер. Обычно в таком случае водителю приходится самостоятельно удерживать машину на правильном курсе. В случае с электро усилителем этого делать не нужно, блок управления усилителем все сделает сам.

Долговременная коррекция

Усилитель работает в режиме длительной коррекции когда нужно постоянно устранять отклонение автомобиля от прямолинейного курса, например, при неравномерно изношенных шинах.

Кратковременная коррекция

В случае с боковым ветром его порывы непостоянны, поэтому усилитель работает в режиме кратковременного подруливания. Такое подруливание происходит без участия водителя. Таким образом электроусилитель руля повышает комфортность управления автомобилем.

Видео в тему:

Принцип работы

Вне зависимости от конструктивных особенностей электроусилителя принцип работы (ЭУР) следующий: При движении автомобиля с небольшой скоростью (в пробке, во дворе, на парковке) водителю приходится быстро поворачивать колеса из одного крайнего положения в другое. В этом случае электроусилитель руля обеспечивается так называемый «легкий руль». Вы можете легко вращать руль одним пальцем. Когда вы едете с высокой скоростью, то вы вращаете руль на небольшие углы.

В этом случае электроусилитель руля создает обратную связь (подробнее в ГУР), и руль получается тяжелым. Электроусилитель руля так же создает обратную связь и способен вернуть колеса в среднее положение (когда вы входите в поворот, а на выходе руль самостоятельно возвращается в среднее положение).

В электронном блоке управления электроусилителя существуют так же программы стабилизации, поддержании среднего положения колес при сильных порывах бокового ветра, при различном давлении в шинах, а так же парковочный ассистент (автопарковщик).

Автопарковщик осуществляет руление и автоматически направляет автомобиль в нужное, свободное, парковочное место. Водителю же остаётся лишь нажимать педали акселератора, сцепления и тормоза.
