В последние годы большую популярность приобрел тюнинг легковых автомобилей. В процессе его выполнения доработке подвергаются в первую очередь кузовные конструкции, которые сразу же бросаются в глаза и отчетливо подчеркивают индивидуальность владельца автомобиля.

Не меньшего эффекта можно добиться через внутренний тюнинг, одной из разновидностей которого становится использование подсветки приборной доски, верхней части салона и в области ног.

Достаточно часто подсветка салона автомобиля, в том числе такое ее исполнение как атмосферная подсветка салона, часто реализуется своими руками. Она используется как средство увеличения эффективности использования продукции отечественного автопрома, такой как, например, популярного ВАЗ-2110.

Сочетание эстетики и функциональности

Подсветка салона ВАЗ как его тюнинг, выполняемый своими руками, обычно проектируется разработчиком для решения нескольких задач одновременно.

Первой из таких задач применительно к ВАЗ-2110 является создание соответствующего имиджа, что достигается использованием дополнительных источников различной яркости и цвета.

Что же касается той функциональной роли, которую несет подсветка салона авто, то ее практическое достижение заметно сложнее. Для ВАЗ-2110 наличие дополнительных источников света означает, что в темное время суток обеспечиваются очень комфортные условия не только для водителя, но и для пассажиров. Назовем только некоторые их них:

  • тюнинг в форме подсветки помогает быстро найти различные предметы, в том числе мелкие, как в сумочке и перчаточном ящике, так и на сидениях;
  • так называемая вежливая подсветка салона делает посадку в ВАЗ-2110 намного более комфортной, за счет задержки выключения света после закрывания дверки, и плавного уменьшения яркости штатной лампочки при этом;
  • подсветка нижней части салона ВАЗ-2110 позволяет быстрее обнаружить предметы, упавшие на пол в районе ног;
  • подсветка ручек дверей облегчает посадку и высадку пассажиров.

Список достоинств при желании можно продолжить.

Подготовка и подсоединение проводов

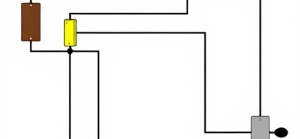

Подсветка ручек дверей своими руками в автомобиль

Подсветка дверных ручек изнутри.

Теперь приступаем к работе. Сначала нужно разобрать дверную ручку. Это делается при помощи соответствующих отверток. Теперь возьмите светодиодную лампу и снимите с нее пластмассовый корпус. Там вы увидите в конце лампы штырьки, которые нужно будет припаять к проводкам. Но перед этим целесообразно проводки слегка зачистить и надеть на них небольшие клеммы. Так вам припаивать будет намного удобнее, да и качество работы будет лучше.

Статья по теме: Органза с печатным рисунком — коротко о главном

Не стоит пока спешить надевать на провода пластмассовые пробочки для защиты, так как в любом случае вам еще придется их снимать, пока работа не будет полностью окончена. С другой стороны проводков также необходимо произвести легкую зачистку и надеть клеммы на кончики, но уже большего размера.

При такой работе важно учитывать один важный момент. Как правило, любая дверная подсветка в автомобиле имеет две стороны: одна — это непосредственно лампа, которая будет светиться, а другая — часть, от которой к этой лампочке будет поступать основное питание. Так вот питание это может идти как напрямую от электрической части автомобиля (обычно для этого нужно открыть коробочку, которая находится возле руля), так и от карты двери, если она имеет непосредственное питание (часто такое наблюдается у современных марок автомобилей).

В первом случае вам нужно заранее рассчитать длину проводков так, чтобы ее полностью хватило для подключения подсветки и одновременно для правильного размещения, чтобы в итоге провода не мешались под ногами. Во втором случае обычно провода применяются маленькие, так как их расположение не выходит за площадь ручки. Но все же как в первом, так и во втором случае целесообразно брать длинные проводки, так как их всегда можно укоротить.

После этого при помощи амперметра необходимо проверить правильность подсоединения всех проводков. Если в электричестве вы разбираетесь не очень хорошо, то лучше прибегнуть к консультации или непосредственной помощи электрика, чтобы в будущем не возникало никаких неприятных проблем с возможным замыканием.

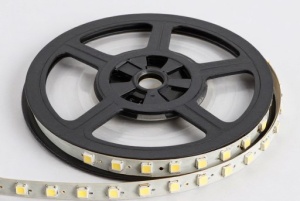

Элементы светодиодной подсветки

Подсветка, в том числе в области ног, может создаваться различными источниками. Без больших проблем своими руками могут быть реализованы все разновидности известных вариантов внутренних подсветок.

Статья в тему: ABS – лучше с ней, чем без нее

Накопленный опыт наглядно свидетельствует о том, что такой тюнинг обеспечивает наилучшие результаты при использовании одиночных и ленточных полупроводниковых источников света, для подсветки области в районе ног и других местах. Это определяется тем, что:

  • они не требуют для своего функционирования высокого напряжения и питаются от бортовой сети автомобиля;
  • за счет низкого напряжения полупроводниковые источники безопасны при эксплуатации, даже в районе ног;
  • источники подобной разновидности экономичны и не создают серьезной нагрузки на бортовую сеть ВАЗ-2110;
  • светодиодная лента обладают очень высокой гибкостью и позволяют обойти контур любой формы;
  • сегодня доступны светодиодные ленты всевозможных цветов.

Немаловажное значение имеет то, что сделать подобную подсветку своими руками и подключить ее к автомобильной сети можно без глубоких познаний в области электротехники.

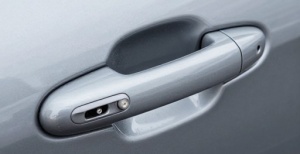

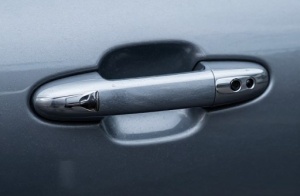

Надежная подсветка ручек дверей своими руками

Искать в темноте ручку от двери проблематично. Куда удобнее если есть хоть маленький лучик света. Можно всегда носить с собой фонарь или копошиться с телефоном, но гораздо практичнее будет установить подсветку. Сделать это самому просто и быстро.

Обычно нам не хватает света, ясли нужно попасть вечером домой или открыть машину. Многие производители учитывают данные нюансы и делают свой товар максимально комфортным, но часто лампы выходят из строя, и заменить механизм обойдется дороже, чем сконструировать новый самому. В общем, подсветка ручек дверей своими руками

делается так:

  • В нужном месте, возле ручки делается небольшое отверстие.
  • В него устанавливается светодиодная лампа.
  • Подключается к источнику питания или выводится кнопка включения.

Входные двери

в основном продаются с готовой подсветкой, хозяевам приходится только менять батарейки время от времени. Для самостоятельной установки нужны будут светодиоды, мини батарейки, проводки, кнопка. Все это соединяется и помещается вовнутрь. В ручке делается два небольших отверстия для вывода наружу лампочки и кнопки. Сделать такую красоту возможно, если дверная ручка пустотела, в противном случае лучше купить готовую.

Автомобили же не все могут похвастаться таким механизмом, поэтому многие норовят научиться самостоятельно освещать детали своего транспорта. Независимо от марки и модели автомобиля процесс установки подсветки для ручки практически одинаковый:

  • Определяемся где будет находится подсветка и как она будет включаться (кнопкой, от зажигания, от открытия дверей). Для последнего варианта понадобиться концевик.
  • Обдумываем цвет, который будет нравиться хозяину и окружающим. К примеру – синий.
  • Собираем материалы. Цветодиоды, паяльник с канифолью, пассатижи, клеммы, индикатор, клей, акустический кабель 1мм.кв., изолента.
  • Отмеряем сколько нужно светодиодов и отрезаем ленту.
  • Снимаем ручки и делаем сверху отверстие для лампочек, максимально маленькое и аккуратное. Большая дырка не эстетична и ее сложно уменьшить.
  • Припаиваем проводки к светодиодам (красный+, черный-).
  • Вставляем лампы в отверстия и крепим их клеем.
  • Начинаем монтировать, соединяя провода с главным источником питания. Свет должен гореть от зажигания. Если подключить к замку подсветка будет постоянной, что совсем не обязательно. Кнопку в тонкой автомобильной ручке установить очень трудно. Есть вариант загорания света при открытии дверей, но он несколько сложнее и требует точного соблюдения схемы соединения проводов, хотя вполне доступный обычному мастеру без специальный навыков.
  • В конце работы ставим ручку на место и любуемся красотой.

Делать подсветку самому просто, но совет и пример профессионала не помешает. Не важно какую ручку вы собрались подсвечивать и в какой двери, главное запастись терпением, посмотреть мастер-клас (на всякий случай), делать все старательно и основательно. Во второй раз наверняка получится быстрее и лучше.

Похожие записи

  • Из чего и как делаются откосы для дверей своими руками
  • Конструируем двери купе для гардеробной своими руками
  • Можно ли вешать зеркало на входную дверь
  • Как сделать дверь из вагонки своими руками

Некоторые особенности дизайна

При реализации светодиодной подсветки салона своими руками, необходимо прежде всего определиться, что и как подсвечивать.

Касаемо размещения ленты в салоне ВАЗ-2110, подсветку можно сделать везде, но наибольшую пользу она принесет в перчаточном ящике и в области ног, причем для заднего сидения ее польза оказывается намного большей. Сюда же может быть смело отнесена подсветка ручек дверей.

В качестве элемента декора такой тюнинг лучше всего сделать на решетках воздуховодов, он хорошо смотрится как подсветка дверей с логотипом, а также подсветка дверей авто по их периметру.

Задается тип включения отдельных элементов подсветки, в том числе в области ног. Самый простой вариант – постоянно подключить ее к бортовой электрической сети. Однако, наиболее функциональным будет отдельный легко доступный выключатель, которым декоративное освещение подсветки дверей с логотипом, или подсветка области ног, будет включаться исключительно в темное время суток.

Общих рекомендаций по выбору цвета свечения дать невозможно, за исключением очевидного положения о том, что он должен гармонировать с цветовой гаммой подсвечиваемых компонентов салона ВАЗ-2110.

Статья в тему: Какие свечи самые лучшие — извечный вопрос автолюбителя

Подсветка дверных внутренних ручек – фото отчет

— подробный фото отчет установки светодиодов; — каталожные номера лампочек и стоимость; — нюансы, с которыми можно столкнуться; — фото результат;

— дополнено еще нюансами и фото (23.10.14)

Решил сделать подсветку дверных внутренних ручек. Заказал в экзист светодиоды.

Цена 3135р. Кат-номера: левые — 3U0919173 — правые — 3U0919174


Фотки лампочек подсветки внутренних ручек.

Подготовка под светодиоды на самой ручке уже имеются. Нужно только просверлить отверстия или надрезать острым ножиком.

Сразу предупреждаю, работа трудоемкая.

У самих светодиодов провода коротковатые, поэтому удлиняем их.

Самый простой способ подсоединить провода к подсветке кнопок. Но здесь есть минус. При блокировке стеклоподъемников вместе с кнопками гаснет подсветка ручек. Для себя считаю этот минус не существенным, потому как очень удобно даже в том, что если сзади сидят детки, то им в темное время будет попросту не видно где что находится. По ощущениям скажу только одно, прикольно в темное время суток.

Нюансы — 1

Важно правильно подсоединить провода к подсветке кнопок. Иначе может получится, что диоды будут светить в пол силы. При открытии дверей диоды будут гореть ярче, при закрытии опять тускло, при нажатии стеклоподьемника, стекло будит тупить и закрываться рывками.

Крайне НЕ СОВЕТУЮ СТАВИТЬ НА ШКОДУ НИКАКИЕ ДИОДЫ! апдейт от 15.12.2016.

Кому прямо горит поставить диоды, читаем вот эту статью для начала, а там, сами решайте >>

А теперь, сам фото отчет

Результат

Нюансы — 2

1. Светодиоды имеют черный и синий провода.

2. Обратите внимание на свечение диодов.Мне попались правые с синим оттенком. Левые светят с слегка зеленоватым оттенком, особо в глаза не бросаются, но если присмотреться — видно. Выход один. Поменять местами диоды, как сделал я — с синим оттенком на перед, с зеленым оттенком на задние двери. Кто знает другие решения, пишем в комменты.

3. Провода на всех дверях подсоединяем так: черный от диода к коричневому. На штекере он значится под цифрой 2. Синий провод от диода к серо-синему проводу под цифрой 6. Смотрим фото ниже.

Важно не перепутать провода, иначе получим проблемы такие как:

— Диод горит и не гаснет при выключении ближнего света или выключения зажигания. — Не рабочую систему блока регулировкой зеркал заднего вида. — При включении ближнего света регулировка зеркалами не работает, после отключения ближнего света регулировка начинает работать только через 2 мин. — Диод не регулируется по тональности с помощью колесика регулировки яркости панели приборов.

Так же для любителей цветовой гаммы можно диоды обернуть целлофановой пленочкой с зеленым рисунком взятого из магазина Ашан и на выходе получим зеленое свечение в цвет всех салонных кнопок.

Я же решил оставить родное свечение т.к. мне оно более по душе.

После установки диодов

Проверка

1.Смотрим везде ли горят диоды. 2.Садимся на заднее место закрываем/открываем дверь, диод должен гореть одинаково. 3.Опускаем стекло вниз вверх, должно работать как обычно без тормозов. Диод горит в обычном режиме. 4.Проверяем регулировку зеркалами заднего вида при включенном ближнем свете. 5.Проверяем роликом подсветки панели, должно работать в соответствии с тональностью приборов панели и всех освещаемых кнопок в салоне. 6.При выключении зажигания все диоды должны гаснуть.

Подборки по теме:

Диодная лента в фары ближнего света — Шкода А5 1.6
Не ставьте эти диоды в ДХО — отзыв шкодовода

Габарит горит после закрытия сигналкой в пол накала тускло

Стоит нештатный ксенон и ДИОДЫ на Шкоде — как сохранить блок электроники ?

Диоды в подстветку номера

Замена штатных ламп на белые в ПТФ и ДХО — Skoda Octavia 2 (A5 FL)

Замена ламп в багажнике шкоды на светодиоды

Поставил на дхо светодиоды и теперь все время загорается датчик неисправности ламп

Используемые инструменты и материалы

При реализации своими руками любой разновидности внутренней подсветки, используются простые инструменты и расходные материалы.

  1. Из инструментов при установке потребуются пассатижи, острый нож, ножницы, паяльник.
  2. Расходными материалами считаются олово и канифоль для пайки, одна или несколько клеммных колодок, наконечники «под винт», а также тумблер или кнопка с фиксацией.

Светодиодная лента продается по длине, поэтому необходимые замеры стоит произвести заранее.

Отдельные компоненты подсветки при установке соединяются между собой гибким (многопроволочным) кабелем, площадь жил которого должна составлять 1 квадратный миллиметр. Места пайки и подключения контактов закрываются изолентой. В качестве средства контроля правильности установки используется обычный мультиметр.

Особенности монтажа светодиодной ленты

Установка светодиодной ленты в области ног и в иных местах осуществляется на клей. При формировании нужной длины ленты она режется ножницами, разрез необходимо сделать строго по меткам круглой или овальной формы.

К отрезкам ленты припаиваются провода, на концы которых устанавливаются клеммы. Все оголенные места проводки обязательно обматываются изолентой. Место установки ленты протирается любой обезжиривающей жидкостью с целью обеспечения прочности крепления.

Соединять ленту с электрической сетью автомобиля необходимо с соблюдением полярности.
