Как поменять гидрокорректор фар на гранте

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

обламывание, перетирание проводов, образование окислов в разъемах;
износ элементов электродвигателя;
перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

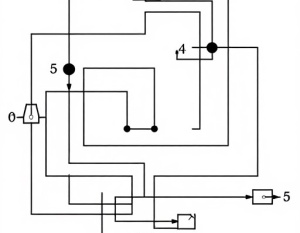

ПРИНЦИПИАЛЬНАЯ СХЕМА

Перед началом диагностики следует изучить электрическую схему подключения мотор-редукторов на вашем автомобиле.

Чаще всего применяются 2 типовые схемы включения:

с 5-ти проводным разъемом мотор-редукторов. Такой способ подключения можно встретить не только в штатных системах, но и в комплектах для установки электрокорректора своими руками (к примеру, ЭМКФ 11);
с 3-х проводным разъемом мотор-редукторов (чаще всего встречается на современных авто). Соответственно, один из контактов будет «массой», второй – постоянным «+», третий – сигнальным проводом.
Читайте также: Современный тюнинг оптики ВАЗ-2106

Несмотря на разную распиновку, работает электрокорректор фар на большинстве машин по схожему принципу. Принцип работы основывается на постоянном сравнении напряжения на двух переменных резисторах. Один из резисторов связан с переключателем положения корректора фар на приборной панели, а другой с датчиком фактического положения штока электрокорректора. Сравнивание напряжений дифференциальным усилителем позволяет реализовать уравнивание напряжений при ошибке рассогласования. Таким образом, поворот переключателя на приборной панели приводит к выдвижению электропривода корректора фар на фиксированное расстояние.

Из чего состоит и как работает гидрокорректор

Гидравлическое устройство, благодаря которому можно из салона подрегулировать угол светового пучка, состоит из таких основных частей:

главного цилиндра, находящегося под приборной панелью;
рабочих цилиндров, по одному на каждой блок-фаре;
трубок, соединяющих вышеперечисленные устройства.

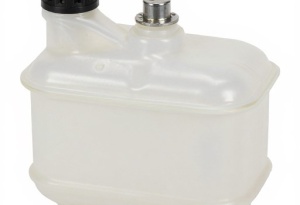

Гидрокорректор фар Лада Гранта

Кроме того, на панели приборов есть ручка переключения режимов, с помощью которой водитель изменяет давление в главном цилиндре.

Система гидрокорректора замкнута и при этом герметична (в норме). Изменившееся давление передается по трубкам на рабочие цилиндры. Это приводит к изменению положения поршней и соединенных с ними штоков. Они посредством специального рычажного механизма влияют на угол поворота отражателя. Таков принцип работы гидравлического корректора фар для «Лады Гранта».

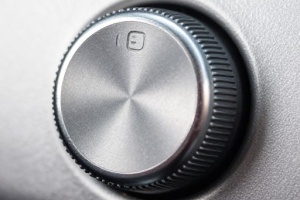

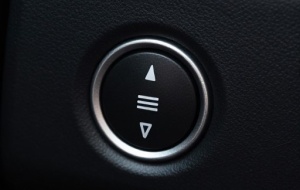

Переключатель для регулировки угла света фар

Электрокорректор отличается тем, что нужное положение плафонов обеспечивают механизмы, работающие от бортовой электроэнергии. На их работу не влияют изменения температуры окружающего воздуха, поэтому они намного надежней гидравлических устройств. Единственный их «минус» — стоимость, которая в несколько раз выше.

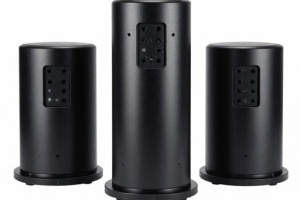

Электрокорректор фар Лада Гранта

Неисправность гидрокорректора

По своей конструкции корректор — довольно простое устройство, состоящее из основного цилиндра, а также двух дополнительных — по одному на каждую фару. Эти цилиндры соединены между собой посредством специальных трубок. На центральной консоли Лады Гранты расположен регулятор корректора, который используется для настройки оптики. Когда водитель жмет на ручку корректора, в основном цилиндре меняется уровень давления — впоследствии оно передается на рабочие цилиндры. Благодаря усилиям, которые действуют на поршень отражателя, изменяется угол расположения оптики.

Если речь идет об электрическом корректоре, то в данном случае опция передачи усилия осуществляется благодаря специальным моторчикам. Эти устройства питаются от электрической сети автомобиля. Такие девайсы на практике показали себя более устойчивыми к перепадам температур, в отличие от гидравлических корректоров. Соответственно, стоимость первых также более высокая.

Замена гидрокорректора аналогичным устройством

Если корректор не работает, то нужно будет либо произвести замену, либо отремонтировать устройство, причем второй вариант, как показывает практика, менее целесообразный. Причина ремонта обычно кроется в заклинивании цилиндра либо нарушении герметичности системы, в частности, речь идет о разрыве уплотнительных компонентов либо повреждении патрубков.

Как произвести замену гидрокорректора на аналогичное устройство:

Для начала необходимо открутить гайку изнутри, а также демонтировать ручку самого устройства, чтобы освободить основной цилиндр системы.
Сам цилиндр после освобождения снимается.
Далее, демонтируются другие цилиндры, а также патрубки, по которым передается давление.
Когда эти действия будут выполнены, вся конструкция извлекается из технологического отверстия в салоне.
Процедура монтажа нового корректора производится в обратной последовательности (автор видео — Романыч).

Замена гидравлического корректора электрическим

Что касается замены гидравлического девайса на электрический, то в данном случае процедура замены выглядит аналогичным образом. Устройство демонтируется и извлекается, а вместо цилиндров монтируются электрические аналоги девайсов. После выполнения этих действий плюсовой провод системы необходимо подключить к клемме под номером 20, а минусовой подсоединить к заземлению, то есть кузову автомобиля. Все соединительные патрубки следует поменять на проводку, а на завершающем этапе следует подключить питание от устройства к аккумуляторной батарее. После этого следует все тщательно проверить, правильно ли работает система.

Возможен ли ремонт гидрокорректора «Лада Гранта»

Если одна или обе фары перестали реагировать на повороты регулировочной ручки, нужно думать о том, что гидравлическое устройство вышло из строя. Причин может быть несколько:

заклинивание рабочего цилиндра (не поворачивается один плафон);
разгерметизация системы по причине выхода из строя уплотнительных элементов;
разгерметизация вследствие повреждения соединительных трубок.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

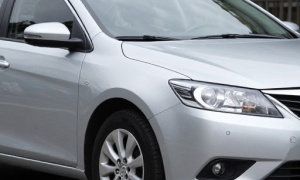

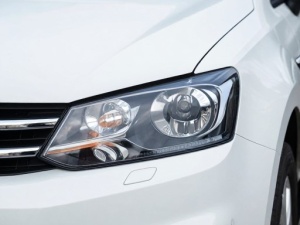

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

набор ключей;
крестовую отвертку;
запасное колесо;
полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
Далее следует проверить давление в шинах и привести его в норму.
Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

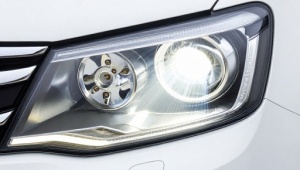

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

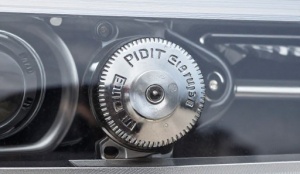

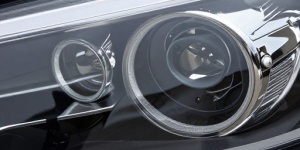

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Как работает гидрокорректор фар на Гранте

За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.

Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками? Однако об этом расскажем ниже. Специалисты выделили несколько явных признаков, которые указывают на неисправность обозначенного нами механизма:

На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
Герметичность системы регулировки, нарушена.
Заклинил один из имеющихся цилиндров.

Если повреждены трубки, то регулировка будет полностью отсутствовать, а свет освещает дорогу около машины. Такое освещение не соответствует безопасности езды непосредственно в темное время суток. Следовательно, многие владельцы отечественной Лада Гранта начинают искать всевозможные способы устранения этой неполадки.

Поиск причины неполадки достаточно быстрый, поскольку каждый опытный водитель может понять, что виновен в данной проблеме именно корректор фар. Многих автовладельцев затрагивает тема, возможен ли в данном случае ремонт своими руками? Если ваш автомобиль все еще находится на гарантийном обслуживании, то вопрос снимается автоматически, поскольку по гарантии вам произведут бесплатную замену. Однако в большинстве случаев, проблема возникает, когда авто уже находится не на гарантии. Что делать в таком случае? Также не все могут обратиться срочно в автомобильный центр, ездить на личном транспорте необходимо, но это не безопасно. Следовательно, придется осуществлять ремонт собственноручно. В этом нет ничего сверхсложного.

Ремонт устройства, как было сказано выше, не является сложным, не потребует от вас наличия специальных приспособлений и каких-то не подручных инструментов. Достаточно взять с собой острое шило, самые обычные плоскогубцы, немного тосола, и саморез, у которого нужно предварительно отрезать острый конец.

Диагностика и регулировка фар на автомобиле Лада Гранта

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Ремонт своими руками гидрокорректора фар на Ладе Гранте

Как говорилось выше, устройство по регулировке фар, когда не работает, то есть только несколько причин этого. Основная причина, это образование трещин.

Необходимо визуально осмотреть гидрокорректор. Если вы выявили на соединительных трубопроводах трещины, которые зачастую образуются из-за сильных температурных перепадов в моторном отсеке, то ремонтные работы заключаться будут непосредственно в устранении этих самых трещин. Если трещина располагается вблизи с исполнительным механизмом или самим корректором, тогда следует откусить трубку.

Вам потребуется установить новую, целую трубку, и затем прокачать систему тосолом. Используя пассатижи для этого, нужно аккуратно извлечь заглушку корректора, дабы была возможность наполнить тосолом систему. Вам может потребоваться помощь кого-либо, или воспользоваться специальным приспособлением, которое предназначается для выдвижения штока из системы корректора непосредственно в исполнительном механизме. Важно делать все последовательно и правильно, помощник выдвигает аккуратно шток, используя для этой цели, заготовленные заранее пассатижи, а в это самое время вы заливаете не спеша в систему тосол. Главное штоком делать исключительно плавные движения, поскольку есть большая вероятность попадания в систему корректора воздуха.

После того, как система гидрокорректора фар LADA Granta заполнена жидкостью, при этом вместо имеющейся заглушки поставьте подходящий по диаметру саморез, у которого предварительно спиливаем острую часть. Далее обязательно проверьте работу систему, два штока при исправной работе должны единовременно выдвигаться.

Регулировка фар Лада Гранта своими своими руками

Рассмотрим, что нужно для быстрой и пошаговой регулировки головного света на ВАЗ 2190:

помещение с ровной стеной на расстоянии не менее пяти метров от автомобиля;
крестовая отвертка либо шестигранник на шесть;

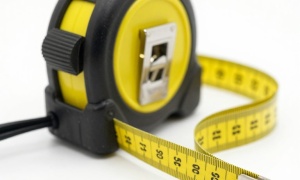

рулетка или длинная линейка;
вес, равный вашему, чтобы разместить на водительском сиденье (человек вашей комплекции либо 2-3 мешка штукатурки – цемента – соседский ).

Пошаговая регулировка ближнего света фар на Гранте

Первое – ставим машину напротив ровной стены на расстоянии 5 метров от фар до стены. Только на ровной поверхности.

Второе – замеряем высоту от лампочек ближнего света до земли. Отмечаем ее на стене напротив каждой фары – это верхняя граница светового пучка.

Третье — отступаем вниз 35мм. и делаем еще одну отметку. Для чего – показано на рисунке.

Свет фары на Гранте ложится по такой форме. Верхняя граница пучка имеет излом: его верхний край должен быть равен высоте ваших фар до земли. Нижний край излома – на этой же высоте минус 35 миллиметров

Четвертое – закрываем одну фару, чтобы свет не накладывался на соседний пучок. Включаем ближний.

Пятое – с помощью барашка для регулировки света корректируем высоту света. Цель – чтобы верхний край соответствовал нашим отметкам на стене. Пример на рисунке выше.

Доступ к регулировке фары на Гранте не затруднен. Данный разъем корректирует только высоту света

Шестое – закрываем другую фару и проводим регулировку второй.

Седьмое – при необходимости корректировки света вправо-лево, используйте длинные вентили, расположенные на самих фарах.

Крутите эти рукоятки для корректировки света по горизонтали – право/лево
