Адсорбер предназначен для улавливания паров топлива и предотвращает их попадание в атмосферу. Одним из элементов этой системы является клапан продувки адсорбера. Рассмотрим основные неисправности этой детали, а также способы их устранения.
Зачем нужна система улавливания паров топлива
Бензин относится к разряду легкоиспаряющихся углеводородов, а его пары обладают высокой летучестью. Во время работы двигателя бензин, находящийся в баке, хоть немного, но нагревается. К тому же во время движения он колышется. Эти процессы ускоряют испарение топлива, создавая повышенное давление в емкости. Раньше автомобильные баки имели лишь примитивную систему вентиляции, которая попросту выпускала пары через специальные отверстия в атмосферу. Естественно, это наносило определенный вред окружающей среде, а об экономии топлива вообще речи не шло.
Внедрение системы улавливания паров бензина позволило решить эти обе проблемы одновременно. С ней испарения не выбрасываются в окружающую среду понапрасну, а используются по назначению, т.е. для обеспечения работы двигателя.
Из чего состоит система улавливания паров
СУПБ в «Калине» состоит из следующих элементов:
- отводной и возвратный топливопроводы;
- сепаратор;
- адсорбер;
- клапан продувки адсорбера.
Как видите, система достаточно проста. Рассмотрим назначение каждого из ее элементов в отдельности.
Что касается топливопроводов, то это попросту трубки, по которым испарения бензина уходят из бака, а также по которым топливо возвращается в него обратно. Сепаратор служит для сбора паров горючего и их конденсации. Адсорбер предназначен для улавливания тех испарений, которые не успели перейти в жидкое состояние. Клапан продувки адсорбера («Калина») необходим для того, чтобы направлять пары бензина в ресивер впускного коллектора.
Принцип работы
Сам адсорбер позволяет скапливаться испарениям горючего в особом месте – сепараторе. В итоге бензин превращается в конденсат и поступает обратно в бак. Испарения, не прошедшие обработку, идут сквозь удвоенные клапаны системы, один из которых не дает топливу вылиться наружу при аварийной ситуации (например, перевороте), а второй «занимается» регулировкой давления в баке. Клапан продувки адсорбера размещается под капотом, а сам адсорбер находится на баке. КПА обеспечивает нормальную работу всей системы: вентилирует ее и удаляет конденсат.
Статья в тему: Почему перегорают лампы
Как работает система
Топливные испарения поднимаются и концентрируются в верхней части бака. Когда давление в емкости поднимается, пары попадают в топливопровод, а оттуда в сепаратор. Там происходит процесс их остывания и конденсации. Часть испарений оседает на стенках сепаратора, переходит обратно в жидкое состояние и по обратному топливопроводу возвращается назад в бак. Другая же часть, которая не успела конденсироваться, поступает в адсорбер. Устройство представляет собой обычную пластиковую банку, заполненную измельченным активированным углем. Пары накапливаются в адсорбере до запуска двигателя.
Когда мы пытаемся завести мотор, в работу вступает электромагнитный клапан продувки адсорбера («Калина»). Сигнал на его открытие подается от электронного блока управления двигателем. В момент запуска клапан открывается, и пары бензина по трубопроводу подаются в ресивер впускного коллектора. Таким образом, испарения, которые раньше никто даже в учет не брал, способствуют экономии горючего, а также не загрязняют окружающую среду.
Принцип работы топливной системы
Адсорбер — это небольшая деталь в автомобиле, предназначенная для сбора всех паров бензина. Система позволяет накапливаться испарениям топлива в специально предназначенном для этого месте, называемом сепаратор, преобразовывая их в конденсат и запуская в бензобак.
Клапан на машине
Не прошедшие обработку пары бензина проходят через удвоенные клапаны системы. Первый клапан является гравитационным и служит для защиты топлива от вытекания из бензобака во время аварийного переворота автомобиля. Второй клапан регулирует давление, создаваемое в топливном баке.
Проходя через всю топливную систему, испарения бензина доходят до адсорбирующей камеры и поглощаются находящимся в ней активированным техническим углем. Во время запуска двигателя начинает работать клапан продувки. Если он будет неисправен, это может повлечь за собой потерю мощности силового агрегата и увеличенный расход топлива.
Клапан продувки адсорбера устанавливается внутри устройства, наполненного активированным углем. Само устройство располагается на бензобаке. Система продувки устроена для того, чтобы все функционировало правильно и без перебоев. Вентиляция и удаление конденсата — основное предназначение этого электромеханического узла.
Рабочие фазы клапана
При выключенном двигателе клапан продувки адсорбера («Калина») обесточен и находится в закрытом положении. Иными словами, система улавливания паров перекрыта со стороны силового агрегата. В это время в адсорбере под давлением концентрируются испарения бензина. В момент запуска двигателя электронный блок управления подает на клапан питание, приводя в действие электромагнит. Он открывает запорное устройство, и пары бензина естественным путем всасываются во впускной коллектор. Когда двигатель прекращает свою работу, клапан обесточивается и перекрывает трубопровод. Пары бензина перестают поступать в ресивер. Так работает клапан продувки адсорбера («Калина»).
Некоторые современные автомобили зарубежного производства оборудуются более сложными устройствами. Их конструкция дополнена датчиками, позволяющими электронному блоку дополнительно получать информацию о насыщении парами топлива адсорбера, оценивать процентное содержание воздуха и на основе полученных данных управлять подачей топлива в инжектор.
Как понять неисправность абсорбера
Говоря про клапан адсорбера, признаки неисправности будут достаточно стандартизированы, что дает возможность получить достаточно детальное описание. Итак, признаки неисправности клапана адсорбера:
– Постоянный запах бензина в салоне.
Этот факт вызван неправильной циркуляцией газов, которые могут иметь определенную утечку. Благодаря близости системы к воздушному фильтру, запахи свободно проникают в салон.
В признаки неисправности клапана продувки адсорбера на гранте можно отнести этот, знакомый всем владельцам Гранты звук.
(для устранения можно затянуть гайку, а можно приобрести новый, благо Лада Гранта клапан адсорбера, цена которого является низкой, доступен к приобретению)
– Увеличение расхода топлива.
Недействующий клапан вентиляции адсорбера не способен контролировать правильный путь газов, что не позволяет осуществлять их переработку, в виде сжигания.
– Увеличивается количество вредных веществ, выпускаемых через систему.
Говоря о том, как работает клапан продувки адсорбера и зачем, не стоит забывать, что повышение показателей экологичности авто – первостепенная задача, которая может быть нарушена, если электромагнитный клапан продувки адсорбера функционирует не верно.
– Звуки, похожие на некое шипение.
Сильное шипение в шланге адсорбера, причина которого – скопление газов, не является редкостью. Поскольку современные требования, предъявляемые к авто, не позволяют осуществлять выбросы газов во время стоянки, определенное скопление допустимо.
– Характерные звуки, доносящиеся из бензобака.
Говоря про адсорбер Лада Гранта, для неисправности которого всегда характерны посторонние звуки, доносящиеся из бензобака, необходимо сказать, что они являются наиболее типичным признаком поломки. Датчик адсорбера при этом может не выдавать каких-либо показателей неисправности, следовательно, так же подлежит замене.
Таким образом, признаки неисправности клапана продувки адсорбера Лада Гранта, выявить достаточно просто. Кроме того, они выявляются при простой заправке машины, которая в обязательном порядке требует открытия крышки бензобака.
Признаки неисправности клапана продувки адсорбера
Клапан продувки адсорбера («Лада Калина»), как и любая другая электромеханическая деталь, может выходить из строя. Признаками его неисправности являются:

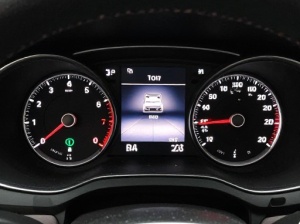

- появление на приборной панели надписи CHECK (при тестировании определяется ошибка с кодом P0441, соответствующая неисправности системы улавливания паров бензина);
- плавающие обороты двигателя на холостом ходу;
- нестабильная работа двигателя во время движения;
- увеличение расхода топлива;
- повышение уровня CO2 в выхлопных газах.
Кроме этого, в автомобилях «Лада Калина» неисправность клапана продувки адсорбера может проявляться в появлении характерного запаха бензина в салоне. Это явление возникает, когда давление в системе улавливания паров превышает расчетные показатели.
Провести диагностику клапана несложно, однако надо знать, где его искать.
Признаки неисправности КПА
Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:
- зажигание сигнала CHECK на панели приборов;
- определение ошибки РО441 в ходе тестирования;
- повышенный расход бензина;
- неустойчивая работа силового агрегата при движении;
- нестабильный холостой ход;
- увеличение содержания СО2;
- шипящий звук при отворачивании крышки бака (появилось разрежение);
- появление запаха топлива в салоне.
Статья в тему: Что собой представляет обкатка
Проверка клапана
Заподозрив, что устройство вышло из строя, поспешите провести его диагностику и при необходимости заменить. Нет, его поломка не несет критических последствий. Автомобиль как ездил, так и будет ездить, просто двигатель будет работать в аварийном режиме, да и топлива будет потреблять больше. Но как проверить клапан продувки адсорбера на «Калине» своими силами?

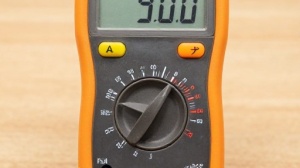

Этот процесс не займет много времени. А все, что нужно из инструментов – это мультиметр, отвертка и пара проводов. Поднимаем капот, находим клапан. Далее отсоединяем от него жгут проводов. Для этого отжимаем фиксатор крепления колодки. Первым делом проверим, поступает ли на клапан напряжение. Включаем мультиметр в режиме вольтметра. Черный его щуп присоединяем к «массе» автомобиля, а красный – к разъему «А» на колодке жгута проводов. Включаем зажигание и смотрим на показания прибора. Напряжение на выводах должно соответствовать напряжению аккумулятора. Если его вообще нет, или оно значительно меньше, проблема не в клапане, а гораздо глубже.
Если же с напряжением все в порядке, идем дальше. Демонтируем клапан продувки. Для этого отверткой ослабляем крепления хомутов шлангов и снимаем их со штуцеров. Сдвигаем клапан вверх по кронштейну и снимаем его.
Проверка устройства заключается в подключении его напрямую к клеммам аккумулятора. Берем один провод и подсоединяем его к плюсовому выводу клапана продувки. Второй провод подключаем к минусовому и кидаем оба проводника на соответствующие клеммы аккумулятора. В этот момент должен раздаться щелчок, говорящий о том, что электромагнит сработал. В данном случае можно считать клапан продувки адсорбера рабочим. Если же при подключении ничего не произошло, устройство придется менять.
Как проводится проверка клапана?
Для проведения этой процедуры нужно:
- Отсоединить колодку с проводами, а после провести визуальную проверку состояния контактов. Если вы обнаружите окислы, то незамедлительно обработайте выводы контактов специальными средствами для их очистки.
- Затем снимите клапан и измерьте мультиметром сопротивление его обмотки, оно должно находиться в пределах от 20 до 30 Ом. Если произошло короткое замыкание, либо обрыв обмотки – замените деталь.
- Избежать короткого замыкания поможет изоляция одного из выходов клапана трубкой из полихлорвинила. Подайте на выводы контактов 12 В от АКБ, их открытие должен будет сопровождать щелчок. Затем проверку необходимо будет повторить, создав в клапане разряжение при помощи резиновой груши.
Меняем клапан продувки
Пытаться ремонтировать клапан – занятие неблагодарное. Да и стоит он недорого. В зависимости от модификации, цена на него может составлять от 350 до 600 рублей.
Замена клапана продувки адсорбера на «Калине» после его проверки и демонтажа осуществляется с использованием одного инструмента – отвертки с крестовой битой.
Порядок установки устройства следующий. В первую очередь присоединяем шланги подачи паров бензина к штуцерам клапана. Отверткой затягиваем винты крепления хомутов. Устанавливаем клапан на кронштейн и сдвигаем его по направляющим вниз до упора. Подключаем жгут проводов. Включаем зажигание, запускаем двигатель. Если его работа заметно улучшилась, обороты стали стабильными, а с приборной панели исчезло сообщение об ошибке, значит мы все сделали правильно.
