Как подключить двухкатушечный саб к усилителю

Подключение сабвуфера 2 Х 2

Низкочастотные системы с двумя громкоговорителями часто устанавливаются в автомобили. Они обеспечивают большую мощность, глубокие и насыщенные басы. Схема подключения сабвуфера 2 Х 2 может отличаться от других вариантов. Такая конструкция может быть выполнена в виде закрытого ящика или работать на фазоинвертор. Подключение саба 2 Х 2может осуществляться двумя простыми способами. Это последовательное или параллельное соединение звуковых катушек громкоговорителей. Для того чтобы вычислить результирующее сопротивление применяется простая формула. Обмотка звуковой катушки представляет собой низкоомный резистор.При последовательном соединении двух катушек по 2 Ома суммарное сопротивление равно 4 Ома, исходя из формулы R общее=R1+R2 или 2 Ω+ 2 Ω=4 Ω.

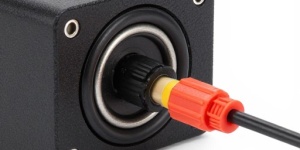

Схема подключения саба 2 Х 2 в 4 Ома не вызывает затруднений, так как практически все усилители низкой частоты работают с такой нагрузкой. Формула для параллельного соединения сопротивлений выглядит немного по-другому. Здесь результирующее сопротивление нескольких резисторов будет меньше самого маленького сопротивления параллельной цепи. По формуле Rобщее=R1*R2/R1+R2 сопротивление двух катушек по 2 Ω соединённых параллельно будет равно 1 Ω. Подключение сабвуфера 2 Х 2 в 1связано с некоторыми трудностями, так как не все модели усилителей низкой частоты могут корректно работать с таким сопротивлением нагрузки. Каждое соединение имеет свою специфику. Если в схеме подключения саба 2 Х 2,обмотки звуковых катушек соединить последовательно, то мощность снизится примерно в два раза. Так один динамик с сопротивлением 2 обеспечивает номинальную мощность 500 ватт, то подключение к нему параллельно второго громкоговорителя с таким же сопротивлением снизит выходную мощность системы до 350 ватт.

Как подключить сабвуфер в 1 Ом

Схема подключения саба в 1 обеспечивает получение максимальной мощности от низкочастотного блока и самый большой уровень громкости. При этом качество воспроизведения басов буде не самым лучшим. Низкие частоты будут «размазаны». С увеличением сопротивления нагрузки усилителя мощность будет уменьшаться, но качество воспроизведения низких частот заметно возрастёт. Расплывчатость звука пропадёт, и бас станет чётким и глубоким.Подключить сабвуфер в 1 Ω можно не к каждой модели усилителя. В описании некоторых низкочастотных блоков специально оговаривается минимально допустимое сопротивление нагрузки. Громкоговорители с катушкой на 1 Ω встречаются редко, поэтому такое сопротивление обычно получается при параллельном соединении двух динамиков по 2. Подключение сабвуфера 2 Х 2 в 1 Ом можно организовать, если использовать один громкоговоритель с двумя обмотками по 2 Ω. На них всегда указывается полярность. Для того чтобы акустическая система работала корректно нужно правильно соединять контакты динамиков.

Плюсы и минусы звуковых катушек соединяются между собой и подключаются к соответствующим контактам усилителя низкой частоты.

Как правильно подключить сабвуфер: общая информация

1. Специальный линейный выход усилителя или ресивера подключается к линейному входу встроенного усилителя сабвуфера типа RCA (тюльпан). Этот вход может быть «стерео». Внутри сабвуфера сигналы с этих входов обычно смешиваются, либо идут на 2 разных усилителя. В некоторых сабвуферах имеется динамик с двойной катушкой, сама катушка с двумя обмотками. К каждой из обмоток подключен отдельный усилитель. Если ваш ресивер имеет один разъем RCA для подключения сабвуфера, то ресивер (усилитель) подключается сдвоенным концом Y-образного кабеля (1 RCA на 2 RCA) к двум линейным входам сабвуфера (его входы запараллеливаются).
2. Используется стерео усилитель мощности или ресивер без специального линейного выхода на сабвуфер, тогда подключение происходит через клеммы на сабвуфере — его входы (минуя встроенный усилитель). Левая и правая клемма усилителя подключаются акустическим кабелем к клеммам сабвуфера — его входам, параллельно фронтальным колонкам.

Как подключить саб в 4 Ома

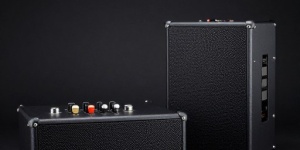

Подключение сабвуфера в 4 считается самым распространённым, так как большинство динамических головок имеют такое сопротивление, и все типы низкочастотных усилителей допускают использование в качестве нагрузки такие динамики. Организовать нагрузку в 4 Ома можно используя два громкоговорителя по 2 ома соединённые последовательно, когда плюс одного громкоговорителя соединяется с минусом другого. Схема подключения саба в 4 может быть получена с использованием двухобмоточного динамика. В зависимости от их сопротивления зависит конфигурация подключения. Две катушки по 8 соединённые параллельно дадут, в результате нужные 4 Ома. Такое же сопротивление получается, если две звуковые катушки с сопротивлением по 2 Ома соединяются последовательно.

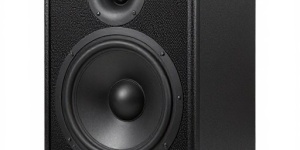

В схеме подключения сабвуфера в 4 минус одной звуковой катушки соединяется с плюсом другой обмотки, а оставшиеся свободными контакты подключаются к выходу усилителя низкой частоты, с соблюдение полярности.Подключение двух сабов по 4 осуществляется параллельно или последовательно.Подключение сабвуфера 4 4 в 2 обеспечит повышение мощности почти в два раза. Последовательное сопротивление обмоток будет равно 8 Ω. Мощность снизится, но качество воспроизведения низких частот будет ярким и чётким.

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

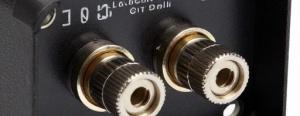

Подключение к сабвуферу через клеммник

Как подключить двухкатушечный сабвуфер

Схемы подключения двухкатушечного сабвуфера ограничиваются несколькими следующими вариантами:

• Параллельное соединение
• Последовательное соединение
• Раздельное подключение

Чаще всего сопротивление обмоток низкочастотных динамиков равно 2 или 4 Ом. При параллельном соединении суммарное сопротивление будет в два раза меньше сопротивления каждой обмотки. Это будет 1 или 2 соответственно. Последовательное соединение даст сопротивление 4 или 8 Ω. При снижении выходной мощности обеспечивается наилучшее качество звучания на низких частотах. Кроме этого, подключить сабвуфер с двумя катушками можно не соединяя их, а применив каждую обмотку для отдельного канала усилителя низкой частоты. Подключение 2 катушечного саба нужно выполнять при строгом соблюдении полярности. Нежелательным для усилителя будет подключение саба в 2 Ома в мостовом включении.

Каждый канал усилителя будет работать на 1 Ω, а это является опасной нагрузкой для некоторых моделей низкочастотной аппаратуры. Мощность возрастёт, но одновременно возрастёт ток, и увеличатся нелинейные искажения. Выходные каскады УНЧ будут работать в критическом режиме и могут выйти из строя. Раздельное подключение допускается только в том случае, если на оба канала усилителя будет подаваться абсолютно одинаковый сигнал.

Как подключить 2 катушечный саб

Не зависимое подключение саба с двумя катушками подразумевает использование двух усилителей низкой частоты. Для такого подключения используется усилитель с несколькими каналами. Каждая звуковая обмотка подключается к своему каналу. При подключении саба с 2 катушками должно соблюдаться важное правило. Нельзя использовать только одну обмотку, не подключив вторую. В этом случае произойдёт потеря звукового давления, и качество звучания будет очень низким. Многих интересует, как подключить саб в 2 Ом. Такое сопротивление звуковой индуктивности позволяет получить максимальную выходную мощность, но некоторые автолюбители подключают две обмотки сабвуфера параллельно.

В результате сопротивление оказывается равным 1 Ому. Это очень опасный предел, так как при таком сопротивлении сильно снижается коэффициент демпфирования, и возрастают искажения. Кроме того, чем меньше сопротивление акустической системы, тем больше будут греться полупроводниковые элементы выходного каскада усилителя. Некоторые усилители низкого качества, не имеющие эффективных схем защиты, могут выйти из строя, работая на нагрузку 1 Ом.

Оставьте заявку и мы перезвоним Вам в течение 48 часов!

Штатные автомобильные акустические системы обычно воспроизводят недостаточно широкий диапазон звуковых частот, особенно на «низах». Исправить ситуацию можно установкой сабвуфера, помогающего повысить выразительность звучания басовых инструментов.

После покупки приглянувшегося вам саба его нужно правильно подключить к бортовой сети и автомагнитоле. Эта процедура может показаться сложной, но на самом деле её выполнит практически любой человек, даже не знакомый с азами электротехники.

Итак, попробуем разобраться в этом вопросе, чтобы избежать ошибок и обойти некоторые подводные камни.

Как подключить саб 2 на 2

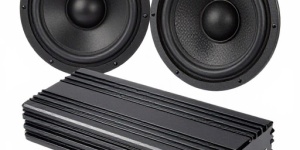

Схема подключения саба в 2 Ома выполняется по классической схеме, когда катушка акустической колонки подключается к усилителю низкой частоты. Подключить сабвуфер в 2 Ω, состоящий из одного громкоговорителя лучше к отдельному каналу УНЧ, так как при мостовом включении малое сопротивление катушки может вывести систему из строя. Кроме сабвуфера с одним динамиком в качестве нагрузки УНЧ может применяться система из двух отдельных громкоговорителей по 2 Ома или двухобмоточная динамическая головка. Комбинируя соединение звуковых катушек можно подключить сабвуфер 2 2 в 4 ома. Для этого их нужно соединить последовательно. Подключение 2 х сабвуферов 2 2выполняется акустическим многожильным кабелем большого сечения, чтобы избежать потерь мощности на нагрев соединений. Для того чтобы подключить два сабвуфера в 1Ом, звуковые катушки 2 Ω нужно соединить параллельно.

Подключение сабвуфера 1 1

Схема подключения сабвуфера в 1 Ом применяется не часто, так как, несмотря на большую выходную мощность, такой режим не обеспечивает хорошее качество воспроизведения низких частот. Некоторые модели автомобильных усилителей низкой частоты вообще не допускают подключение такой маленькой нагрузки. Подключение двух сабвуферов в 1 Ом допускается только при последовательном соединении обмоток.Сопротивление в 0,5 Ω, которое получается при параллельном соединении, может погубить усилитель. Мостовая схема включения снизит эту величину ещё в два раза. При подключении саба на 1 Ом нужно помнить, что с уменьшением сопротивления увеличивается ток, поэтому все соединительные кабели должны иметь соответствующее сечение. Нельзя использовать для соединения мощных акустических систем одножильные провода или кабели, предназначенные для электропроводки.

Правильное подключение сабвуфера

Любой усилитель/ресивер, как правило, оборудован особым RCA-выходом, который предназначен для подключения сабвуферов. Некоторые из них имеют два выхода (например описанный в этой статье ресивер Pioneer VSX-420). Однако используют обычно один выход, так как второй чаще всего предназначен для того, что бы можно было подключить второй сабвуфер. Для подключения сабвуфера необходим RCA-кабель, чтобы произвести его подключение к одному RCA-входу, имеющемуся на ресивере (аудиокабели описаны здесь).

Как подключить два сабвуфера к одному моноблоку

Акустическая низкочастотная система может состоять из одного или двух динамиков. Колонки, в которых устанавливают большее количество громкоговорителей, используются крайне редко из-за их больших габаритов. Для организации низкочастотного канала могут использоваться следующие усилительные системы:

• Моноблок
• Двухканальный усилитель
• Четырёхканальный УНЧ

Моноблок это отдельный усилитель, работающий только на низкочастотный канал. Схема подключения двух сабвуферов к моноблокузависит от сопротивления обмотки звуковой катушки. Если оно равно 4 Ома, то допускается как параллельное, так и последовательное соединение обмоток. В результате суммарное сопротивление акустической системы может составлять 2 Ома или 8 Ом. Подключение сабвуфера 8 Омобеспечивает самое качественное воспроизведение басов при минимуме нелинейных искажений. Такая конфигурация является самой безопасной для низкочастотного блока, так как токи в цепях усилителя будут небольшими, и элементы выходных каскадов не будут перегреваться. Можно подключить к моноблоку 2 сабвуфера с динамиками по 2 Ома каждый. В этом варианте допускается только последовательное соединение, если в автомобиле используется усилитель класса АВ. Если основу низкочастотной системы составляет УНЧ класса D, то допускается параллельное включение громкоговорителей с суммарным сопротивлением 1 Ом.

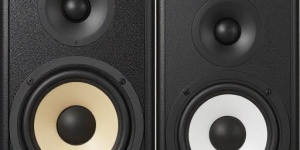

Кроме акустических систем с двумя динамиками в низкочастотных каналах часто используются громкоговорители, имеющие две обмотки. Обычно такие головки имеют сопротивление обмоток по 2, 4 или 8 Ом. Подключить двухкатушечный сабвуфер кмоноблоку, так же как и раздельные динамики, можно несколькими способами. Так как катушек две, то раздельное их подключение к моноблоку невозможно. Для этого нужно использовать двухканальный или черырёхканальный услитель. Схема подключения сабвуфера 2 Х 2 Омак моноблоку допускает параллельное соединение обмоток для УНЧ класса Dи только последовательное для других классов усилительной техники. Самая частая ошибка при подключении саба 2 Х 2это использование только одной обмотки. Некоторые считают, что в моноблоке всего один канал и достаточно подстыковать только одну обмотку. Тестирование динамиков с двумя катушками и разными схемами подключения показали, что при подключении к выходу усилителя низкой частоты только одной катушки чувствительность акустической системы снижается примерно на 3 dB. Поэтому скоммутировать сабвуфер на моноблок можно, только подключив обе обмотки.
