Некоторые автолюбители, которые задаются вопросом о том, как проверить датчик кислорода ВАЗ 2114, думают, что сделать это самостоятельно крайне сложно, однако это не так. Достаточно действовать по инструкции (которую можно найти ниже по тексту). Этого будет вполне достаточно для того, чтобы решить проблему.

ВАЗ 2114 имеет массу сложных электротехнических устройств, каждое из которых нуждается в уходе или периодической профилактике. Электронный блок управления ВАЗа позволяет получить данные о текущем состоянии каких бы то ни было систем автомобиля.

Датчик кислорода (также называемый «лямбда зонд») — один из ключевых элементов авто. Если он выйдет из строя, то работоспособность машины будет нарушена. Для того, чтобы недопустить этого, следует изучить принцип работы устройства, а также технологию проверки датчика кислорода, который вышел из строя.

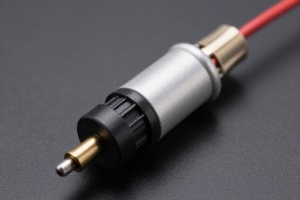

Датчик кислорода ваз 2114
Датчик кислорода ваз 2114

Принцип действия

Чувствительный элемент датчика можно найти в потоке отработавших газов. Электролит, который расположен в одном из потоков выхлопных газов, нагревается до высокой температуры (350°C). Для ускорения прогрева до рабочей температуры лямбда зонд имеет специальный нагревательный элемент. Датчик устанавливают таким образом, чтобы наконечник на одной из его частей контактировал только с газами, а на другой с чистым воздухом.

Когда в коллекторе скапливается кислород, происходит процесс смены разницы потенциалов. Эта информация передаётся на блок ЭБУ. После этого система меняет количество топлива, которое направляется в цилиндры.

Проверка датчика кислорода ВАЗ 2114

Датчик необходим для того, чтобы ЭБУ автомобиля могла получить информацию о количестве чистого кислорода, который остаётся в выхлопных газах.

Дополнительная информация. Датчик состоит из керамического электролита, способного переносить даже высокие температуры. Электролит выполнен из диоксида циркония, а его поверхность обрабатывается оксидом иттрия. Напыление из платины покрывает поверхность оксида. Платина является крайне нужным материалом для датчика, ведь она имеет максимально возможную теплопроводность.

Схема датчика кислорода
Схема датчика кислорода

Для того, чтобы произвести проверку датчика, следует сделать следующее:

  1. Прогреть двигатель.
  2. Для проверки датчика можно воспользоваться тестером. Один щуп тестера нужно подключить к минусовой клемме мотора, а другой к контакту «В» датчика. Если напряжение равняется 12В, то устройство находится в полностью исправном состоянии. В противном случае это означает, что оборвалась одна из цепей контактов датчика кислорода.
  3. Уже после этого нужно выполнить проверку всех контактов самых чувствительных элементов. Речь идёт об элементах «С» и «А». Для того, чтобы этого сделать, нужно поставить плюсовой щуп на контакт «А». Если прибор исправен, то тестер покажет 0.45В. В случае, если показатель отличается, то прибор нуждается в срочной замене.

Причины выхода из строя и их признаки

Хотя при нормальной эксплуатации ресурс датчика определен пробегом в 60000-80000 километров (по «мануалу»), вывести его из строя раньше времени можно если:

  • Периодически и постоянно применять этилированное или низкого качества топливо (опасен свинец, который содержится в бензине);
  • При установке лямды-зонда использовать не термостойкий или содержащий силикон герметик;
  • По каким либо причинам (неправильно отрегулирован угол опережения зажигания, перебои в нем, «обогащенная» топливовоздушная смесь) перегревать датчик;
  • «Заливать» двигатель путем многократных и неудачных попыток его завести (опасность воспламенения топлива в выхлопной системе с последующей детонацией);
  • В выхлопную систему попадет масло и охлаждающая жидкость (плохое состояние маслосъемных колпачков(см.Замена маслосъемных колпачков) и «пробой» прокладки головки блока цилиндров);
  • Разгерметизируется выхлопная система;
  • Произойдет обрыв, замыкание на массу или даже плохой контакт в выходной цепи датчика.

Ну а так как в случае отказа лямбды-зонда в электронном блоке управления заложены усредненные показания, по которым будет формироваться топливовоздушная смесь (отличная от идеального соотношения). Мы сможем «прочитать» информацию о выходе из строя датчика кислорода по следующим признакам работы двигателя:

  • Расход топлива значительно повышен;
  • Ухудшилась динамика автомобиля;
  • На малых оборотах (холостой ход) двигатель работает неустойчиво;
  • Повышенный нагрев самого датчика, что сопровождается потрескиванием выхлопного патрубка после остановки двигателя.

Ну и, конечно же:

  • Загорание на щитке приборов лампочки-сигнализатора «CHECK».

Внимание! В большинстве случаев выход из строя датчика кислорода бортовой электроникой не фиксируется кроме случаев, когда происходит обрыв в цепи подогрева. Поэтому, если пробег вашего автомобиля более 100000 километров, то замена «лямбды» вопрос решенный, так как его цена намного ниже расходов которые появятся при возросшем аппетите автомобиля.

Подключение датчика кислорода на ВАЗ 2114 в случае, если он вышел из строя

Для того, чтобы заменить сломанный датчик, следует сделать следующее:

  • отправиться в автомобильный магазин со сломанным прибором. Это нужно для того, чтобы вы могли сверить маркировки на устройствах. В противном случае автолюбитель может приобрести не тот прибор, который ему нужен. Для того, чтобы этого не произошло, следует внимательно сверить маркировку, которая располагается на корпусе устройства;
  • необходимо выключить двигатель и дать ему остыть. Если этого не сделать, то заменить датчик не получится;
  • после этого нужно отсоединить от датчика все провода;
  • теперь необходимо открутить датчик кислорода обычным гаечным ключом;
  • когда эта задача будет выполнена, автомобилисту остаётся поставить новый датчик. Сделать это предельно просто, однако необходимо проявлять осторожность, иначе можно запросто сорвать резьбу. Для того, чтобы недопустить столь неприятной поломки, необходимо вкрутить датчик как можно более медленно;
  • после этого следует заняться соединением контактов датчика по схеме распиновки.

Установленный датчик кислорода
Установленный датчик кислорода

На все операции по установке нового датчика может потребоваться примерно 60-90 минут. Этого будет вполне достаточно для того, чтобы сделать всё максимально осторожно и аккуратно.

Для того, чтобы лучше понимать особенности этого устройства, необходимо изучить конструкцию лямбда зонда.

Признаки неисправности

Теперь что касается признаков неисправности. Их может быть несколько. Потому внимательно наблюдайте за поведением своего ВАЗ 2114. При обнаружении одного из признаков, немедленно примите соответствующие меры.

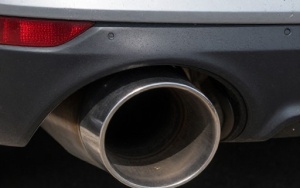

Замена лямбда зонда на ВАЗ 2114
Местонахождение ДК

  • При малом газовании силовой агрегат начинает работать неустойчиво, может глохнуть, появляются плавающие обороты;
  • Динамические параметры машины существенно ухудшились;
  • В обычных условиях уровень расхода топлива увеличивается чрезмерно;
  • В зоне катализатора наблюдается треск после отключения мотора;
  • Слышен характерный запах испорченных яиц. Обусловлены такие зловония попаданием в катализатор большого объема бензина, который не сгорел.

При необходимости замены ДК проверьте, такой зонд установлен на вашем авто. На более ранних версиях ВАЗ 2114 ставили однопроводные датчики, а затем появились уже четырепроводные. Их цена составляет в пределах 1200-3000 рублей, в зависимости от типа ДК.

Если при снятии устройства вы обнаружили, что на устройстве имеется нагар, но при этом измерительный прибор показывает небольшое отклонение от нормы, менять ДК не обязательно. Нужно просто избавиться от нагара.

Замена лямбда зонда на ВАЗ 2114

Для этого датчик сильно нагрейте, а потом быстро охладите. Это позволит нагару потрескаться и обвалиться. Останется лишь слегка протереть прибор кисточкой.

Как проверить лямбда зонд на ВАЗ 2114 как можно быстрее

Для того, чтобы не затягивать этот процесс, следует разобраться в конструкции устройства.

  1. Одна из основных частей датчика — это защитные наконечники (экранированные), которые можно найти на двух сторонах электролита. Именно на них располагаются отверстия, предназначенные для выхлопных газов. Также эти отверстия могут использоваться для забора воздуха. Именно наконечники являются главной функциональной частью прибора. По ним устройство может определить разность потенциалов.
  2. Внутри наконечников располагается коллектор. Также его называют элементом, имеющим высокую проводимость тока.
  3. Между наконечниками располагается специальный прибор, который считывает электросигнал.
  4. Также следует понимать назначение проводов. Провода белого цвета нужны для питания устройства. Один из чёрных проводов используется для передачи данных к ЭБУ, а другой нужен для заземления.

Напряжение на датчике кислорода ВАЗ 2114, а также другие технические показатели

Каждый показатель имеет свои стандартные значения. В случае, если они меняются, то это ясный сигнал наличия каких-либо неисправностей.

Для того, чтобы определить неисправность датчика, следует обращать внимание не такие признаки, как:

  1. Увеличение расхода топлива.
  2. Появление каких бы то ни было отчётливых потрескиваний. Обычно они возникают в том месте, где расположен датчик кислорода. Чаще всего потрескивания возникают в тот момент, когда двигатель выключен.
  3. Наличие проблем с мотором на низких оборотах.

Лямбда зонд, используемый в серийных системах впрыска, не может регистрировать изменения в составе смеси, существенно отличающиеся от 14.7:1.

Проверка лямбда-зонда
Проверка лямбда-зонда

Совет. Также проверить датчик кислорода следует в случае возникновения ошибок 134 или 131. Об их наличии можно судить по информации с приборной панели авто. Эти ошибки говорят о том, что датчик подаёт неверный сигнал. Это означает, что проблема заключается в проводке датчика. Ещё одна причина может быть связана с недостаточно качественным заземлением устройства на корпусе авто. В некоторых случаях возникает ошибка 132. Она означает, что топливная смесь, поддающаяся в автомобиль, слишком «бедная».

Для того, чтобы решить какую-либо проблему, связанную с устройством, следует изучить схему распиновки. Только после этого можно начинать проверку устройства. Где же находится датчик кислорода?

  1. В моделях, имеющих двигатель объёмом 1.5 л, он располагается в самой верхней части приёмной трубы. Датчик может располагаться рядом с резонатором.
  2. Если же речь идёт об автомобиле, имеющем двигатель объёмом 1.6 литра, то датчик можно найти в подкапотном пространстве. Обычно он располагается на выхлопном коллекторе силового агрегата. Следует учитывать, что на новых моделях имеется сразу несколько датчиков кислорода. Они располагаются недалеко друг от друга, поэтому найти их предельно просто.

Проверка работоспособности

Прежде чем выполнять замену устройства, следует проверить его текущее состояние.

Проверить ДК можно с помощью измерительного прибора:

  • Нормальный показатель нижнего уровня сигнала — от 0,1 до 0,2В;
  • Верхнего — от 0,8 до 0,9В.

Производитель гарантирует высокую работоспособность устройства. Как показывает практика, если лямбда зонд был изготовлен строго согласно ГОСТу, первые признаки его неисправности могут появиться не раньше чем через 80 тысяч км пробега. В среднем продолжительность «жизни» ДК составляет 160 тысяч километров.

Замена лямбда зонда на ВАЗ 2114
ДК на своем месте

Но руководство по эксплуатации, прилагаемое к ВАЗ 2114, гласит, что менять ДК следует после каждых 80 тыс. километров пробега. Это обусловлено снижением чувствительности, что ухудшает качество поставляемой топливовоздушной смеси в камеру сгорания.

Как ДК влияет на работу мотора

На самом деле лямбда зонд оказывает очень серьезное влияние на эффективную и правильную работу силового агрегата. ДК позволяет поддерживать оптимальные характеристики смеси топлива и воздуха. Если ДК работает исправно, тогда:

  • Двигатель функционирует правильно, устойчиво, не наблюдаются колебания;
  • При резком нажатии на педаль акселератора, питание мотора быстро перестраивается, меняет качество смеси в зависимости от оборотов двигателя. За счет этого не происходят рывки, двигатель не троит;
  • В окружающую атмосферу выходит максимально сгоревшие выхлопы из-за корректной работы катализатора, сжигающего остатки вредных веществ, находящихся в выхлопной трубе. От этого меньше вреда наносится природе.

Статья в тему: Выбор чехлов для ВАЗ 2114

Как обеспечить оптимальную работу ДК

Чтобы вам не приходилось менять свой ДК уже в самое ближайшее время, придерживайтесь простых рекомендаций. Они позволят поддерживать датчик в оптимальных кондициях, гарантировать эффективную работу.

  1. Используйте бензин того качества и марки, который рекомендован производителем для вашего авто. В данном случае для ВАЗ 2114.
  2. Если планируете использовать присадки для топлива, убедитесь, что их применение разрешается, и качество соответствует указанным данным на упаковке.
  3. Никогда не используйте герметики для фиксации датчика.
  4. Если двигатель плохо заводится, не повторяйте большое количество попыток запуска за короткий временной промежуток.
  5. Проверяя состояние цилиндров, не выключайте свечи.
  6. Избегайте перегрева системы выхлопа, поскольку ДК имеет температурный предел — 950 градусов по Цельсию.
  7. Не обрабатывайте наконечники лямбда зона с помощью химических агрессивных веществ.
  8. Наблюдайте, чтобы место соединения трубы и ДК всегда было герметичным.
