Ошибка датчика фаз калина 8 кл

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

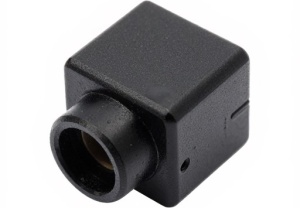

Датчик фаз (положения распредвала)

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

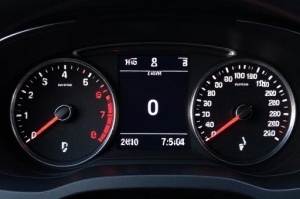

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

  • вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
  • теперь при помощи ключа открутите саму деталь;
  • ее можно вытащить, слегка потянув в сторону лобового стекла;
  • установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Замена датчика коленвала

Где находится датчик коленвала. На всех автомобилях LADA ДПКВ крепится к картеру двигателя (к нижней его части) при помощи одного болта. На схеме он под номером 2.

Чтобы поменять датчик коленвала следует отсоединить от него колодку с проводами и вывернуть болт крепления (ключ «на 10»). На двигателях Renault-Nissan (например, H4M) предварительно придется снять (отвести в сторону) защитный кожух.

Установка ДПКВ осуществляется в обратной последовательности. Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленвала. Зазор должен быть 1±0,41 мм, он задан конструкцией датчика и не регулируется.

Датчик положения коленвала

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

  • плохой запуск двигателя;
  • нестабильная работа;
  • снижение мощности;
  • детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

  1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
  2. Теперь отверните, используя ключ, болт крепления.
  3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Что происходит, когда изнашивается датчик положения распределительного вала.

Это может произойти в любой момент без предупреждения. Представьте себе дорогие автомобилисты следующее: Вы едете по автошоссе и движетесь на машине с большой скоростью, и тут неожиданно для Вас двигатель машины просто выключается.(?) После того, как Вы в этой ситуации испытаете неприятные мгновения, которые будут связаны с отключением усилителя рулевого управления и ухудшением эффективности тормозной системы, Вы тут-же припаркуете свой автомобиль на обочине, а далее будете гадать над тем, что же произошло. Частой причиной такого неожиданного выключения двигателя при движении по дороге является неисправность датчика распредвала (датчик положения распределительного вала).

Иногда этот датчик распредвала (CMP) может выйти из строя без предупреждения, в результате чего двигатель глохнет. В определенных и некоторых случаях водитель может даже и не догадываться о проблемах с датчиком, это будет происходить до тех пор, пока двигатель автомобиля не будет просто запускаться.

В данной статье уважаемые читатели мы рассмотрим с вами основные признаки неисправности датчика положения распределительного вала, а также расскажем вам о том, что необходимо делать, чтобы устранить данную неисправность. Но для начала друзья давайте вместе узнаем, что же делает этот датчик в автомобиле.

Что такое Датчик положения распределительного вала (CMP)?


Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.
В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками, которые предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает его (крутящий момент) с помощью шестерней, цепи ГРМ (или ремня ГРМ) на распределительный вал.

Распредвал.

Для того чтобы определить, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.

Наиболее распространенные датчики распредвала: -магнитные, основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер машины.

Магнитный тип датчика распредвала производит собственный переменный ток (синусоидальная волна). Обычно этот датчик имеет два провода. Датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала и как правило, имеет три провода.


Датчик положения распределительного вала.

В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться два вида датчиков CMP.

Проверка датчика положения коленчатого вала Лада Калина

Лада Калина Седан СПОРТивный повседнев Бортжурнал Бампер Калина Спорт-1 Часть.5 Установка
Датчик положения коленчатого вала предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока. Частота появления импульсов соответствует частоте вращения коленчатого вала.

Зубья расположены по окружности шкива (через 6°). Два из них отстоят друг от друга на угловом расстоянии 18°. Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отсчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом — четвертом и втором — третьем цилиндрах. Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.

Снятие и установка датчика положения коленчатого вала

рис. 1

1. Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

2. Выверните ключом на 10мм болт крепления датчика 3. Извлеките датчик из отверстия прилива крышки.
4. Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55 – 0,75 кОм.

5. Устанавливаем датчик положения коленчатого вала в последовательности, обратной снятию. Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленчатого вала. Зазор должен быть 1± 0,41 мм, он задан конструкцией датчика и не регулируется.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя. При включенном зажигании и неподвижном коленчатом вале, тестер должен зафиксировать напряжение около 2,5 В. Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя. Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях — неисправен контроллер.

Можно еще проверить следующим образом:

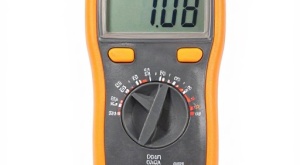

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).

рис. 6

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Более точно датчик можно проверить, если снимать с него показания, когда он установлен на двигателе и вращается шкив коленчатого вала. У исправного датчика напряжение на выводах достигает 0,3 В, неисправный датчик заменяем.

Симптомы неисправности датчика распредвала.

Также как и любая часть или компонент вашего автомобиля этот датчик CMP в конечном итоге рано или поздно просто перестанет работать из-за своего износа. Это происходит в любом случае, как только истек его максимальный срок службы. Обычно это случается из-за износа внутренней обмотки проволоки или связанного с ней компонента.

Обычно в этом случае двигатель начинает работать с перебоями, а признаки неисправности могут варьироваться в зависимости от типа износа датчика. Например, в датчике может износится тот же разъем, та жа внутренняя цепь датчика или может выйти из строя связанный с датчиком компонент.



На некоторых типах автомобилей, при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной из передач, и будет заблокирована до тех пор, пока Вы не выключите двигатель и обратно его не запустите. Это может повторяться с определенной цикличностью.
Если датчик распредвала во время движения автомобиля начинает некорректно работать, то Вы сразу можете почувствовать, что ваш автомобиль начал двигаться рывками и терять при этом скорость.

При неисправности датчика распредвала Вы можете столкнуться с заметной потерей мощности самого двигателя. Например, ваша машина не сможет просто разогнаться свыше 60 км/час.

Двигатель может глохнуть с перерывами, и все это из-за неисправности датчика СМР.

При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п. неровности в работе.

На некоторых моделях автомобилей при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу и к невозможному запуску двигателя.

После того, как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, что приведет (как правило) к появлению (загоранию) на приборной панели индикатора- «Чек двигателя» (Check Engine). После обнаружения такой плохой работы датчика СМР компьютер автоматически запишет в свою память «код ошибки» датчика. Для того чтобы точно определить причину неисправности данного датчика распредвала, необходимо провести компьютерную диагностику автомобиля, т.е. подключив специальное оборудование к диагностическому разъему машины. Далее при помощи специальной компьютерной программы можно будет прочитать «код ошибки». Ниже представляем вам уважаемые автомобилисты таблицу диагностических «кодов ошибок», которые непосредственно связаны с износом датчика распредвала.

Расположение датчика распредвала в автомобиле.

Как вы наверное уже догадываетесь, конкретное расположение датчика положения распределительного вала варьируется в зависимости от марки и модели автотранспортного средства. В большинстве из автомобилей этот датчик можно найти где-то вокруг головки самого блока цилиндров. Искать датчик надо вокруг верхней части расположения зубчатого ремня или в защищенных частях электропроводки передней части двигателя.

Так же датчик может быть расположен и в задней части головки блока цилиндров.

Некоторые модели автомобилей могут иметь для этого специальный отсек под капотом, в котором и установлен датчик распредвала (например, в определенных моделях автомобилей, которые производит ).

Кроме всего, в некоторых автомобилях (в автомоделях) датчик распредвала может находится прямо внутри головки блока цилиндров.

При необходимости можно заглянуть в руководство по эксплуатации вашего автомобиля, чтобы точнее узнать, где расположен датчик СМР. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, то вы сможете найти его в интернете или приобрести в автомагазине, где представлен большой выбор подобной авто-литературы.

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Если у вас есть сканер для диагностики инжектора, подключите его к двигателю. Если сканер покажет неисправность с кодом 0340 – 0343, проблема в датчике фаз или его проводке.

Устранение неисправностей датчика распределительного вала (CMP).

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.

После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья, что «код» неисправности, указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда надо друзья запомнить, чтобы более точно установить функционирует ли датчик распредвала нормально, вам для этого понадобиться провести (может быть) не малый объем диагностики. Особенно надо учесть следующее, для того, чтобы проверить эффективность сигнала датчика СМР в некоторых случаях может понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, Вы можете сделать несколько простых проверок самостоятельно, используя для этого цифровой мультиметр (DMM):


Во-первых, проверьте у датчика распредвала электрический разъем и состояние проводов. Отсоедините разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.
Затем проверьте наличие повреждений проводов, а именно, не порваны ли провода, признаки плавления этих проводов от близлежащих горячих поверхностей.

Кроме всего, пожалуйста убедитесь, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

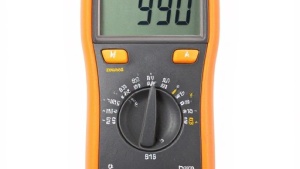

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC) – в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив ее в каждый разъем датчика.

Затем можно подключить разъем обратно к датчику соблюдая осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте заизолировать провода изолентой.

Тестирование двухпроводного датчика распредвала.

– Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение».

– Попросите помощника повернуть ключ зажигания без запуска двигателя.

– Теперь надо проверить наличие электричества, которое должно протекать через контур датчика. Возьмите один контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе). Другой контакт мультиметра Вы должны прислонить к каждому проводу, которые Вы уже подсоединили к разъему датчика распредвала. Если ни на одном из проводов нет электрического тока, то датчик распредвала полностью неисправен.

– Попросите вашего помощника запустить двигатель.

– Прислоните один контакт мультиметра к одному проводу датчика распредвала, другой контакт измерительного оборудования подсоедините ко второму проводу датчика. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.

– Если на дисплее нет сигнала, то датчик положения распределительного вала неисправен.

Тестирование трехпроводного датчика распредвала.

– После того, как Вы проверили провода датчика распредвала а также состояние его разъема и т.п., то вы определили, что в вашей машине установлен трехпроводной датчик СРМ, значит пришло время проверить его работоспособность мультиметром. Для этого установите мультиметр в режим «постоянного тока».

– Попросите помощника повернуть ключ в зажигании, но без запуска двигателя.

– Один из проводов мультиметра прислоните к «земле» (к металлическому кронштейну, к болту или к металлической части двигателя). Другой провод мультиметра подсоедините к проводу питания датчика. Сравните показатели мультиметра со спецификацией указанной в руководстве по ремонту машины.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Если у вас есть сканер для диагностики инжектора, подключите его к двигателю. Если сканер покажет неисправность с кодом 0340 – 0343, проблема в датчике фаз или его проводке.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.
