Несмотря на то, что автомобиль имеет немалое количество установленных датчиков отвечающих за различные параметры его работы, только несколько из них, составляют наибольшую важность. К ним относится и датчик детонации ваз 2114.

Это устройство применяется для фиксации состояний вибрации (детонации) топлива при его непосредственном сгорании внутри двигателя. Кроме того, происходит постоянная передача данных в виде сигналов в ЭБУ автомобиля. В результате, электронный блок корректирует (изменяет) угол опережения зажигания. Важность устройства обусловлена, тем, что при его отказе или сбоях в работе, ЭБУ не получает от него достоверные данные, как результат — отсутствие гашения процесса детонации.

Вышеуказанные обстоятельства разрушительным образом действует на двигатель автомобиля. Потому, халатное отношение или несвоевременность замены детали, может погубить любой мотор. И это не преувеличение.

Из данной статьи вы узнаете, для чего нужен датчик детонации, какие неполадки могут встречаться в процессе его эксплуатации и как выполнить проверку и замену ДД своими руками.

Где находится датчик детонации Ваз 2114

Он располагается между вторым и третьим цилиндром на блоке двигателя (если производить осмотр по направлению со стороны радиатора). Его расположение с точки зрения обеспечения простого, беспрепятственного доступа, удобно реализовано в восьми клапанных двигателях. Но в более сложных моторах (16 клапанов), появляется некоторое неудобство. Связано это с высокой плотностью и нагромождением агрегатов в подкапотном пространстве.

Где находится датчик детонации Ваз 2114

Принцип действия датчика детонации

По сути, это неразборный круглый корпус, имеющий отверстие для фиксации на блоке цилиндров, а также клеммы, служащие для подсоединения к бортовой сети автомобиля. Главная часть датчика – пьезоэлемент, находящийся внутри и вырабатывающий небольшие электрические импульсы при механическом воздействии. При возникновении детонации формируются звуковые волны частотой 25-75 Гц. Они распространяются по блоку цилиндров и достигают пьезокристалла, заставляя его вибрировать в унисон с «пришедшим» звуком. Причем, чем больше амплитуда, тем сильнее вырабатываемое напряжение. Сформированные импульсы поступают в бортовой компьютер.

Наиболее распространенные неисправности

На самом деле, случаи выхода из строя самого устройства, улавливающего детонацию, не столь распространены. В большинстве случаев причинами некорректной работы являются вспомогательные факторы, такие как:

  1. повреждения проводов соединяющих блок управления с датчиком. В результате чего, блок не считывает сигналы с устройства; загрязнение металлической части детали;
  2. коррозия (в результате действия окружающей среды);
  3. перетирание обрыв и проводов;
  4. окисление одного или обоих контактов.

Реже, наблюдается полный отказ внутреннего пьеза элемента (пластины) устройства. В большинстве случаев датчик не поддается ремонту, да и сама починка получается не совсем рациональной с точки зрения затраты сил, времени и денег. Самый верный способ – купить новое изделие, благо, стоит оно не дорого.

Признаки неисправности датчика детонации Ваз 2114

Датчик детонации ВАЗ 2114 – устройство, от исправности которого зависит общая работоспособность движка четырнадцатой. При выхода датчика из строя вы заметит следующие изменения в работе автомобиля:

  • подергивания ДВС автомобиля;
  • уменьшение мощностных показателей;
  • появление ошибки на панели приборов;
  • повышение рабочих температур двигателя и его быстрый нагрев;
  • увеличение расхода топлива;
  • стойкий запах бензина.

Для того чтобы понять причину некорректной работы ДВС, необходимо подключение диагностического прибора. Такой прибор позволяет считать и отобразить код той или иной ошибки. В нашем случае различают следующие коды: с 0325 по 0327 включительно. Все они свидетельствуют о неправильной работе датчика.

Причины детонации

В особенностях этого эффекта мы разобрались, потому теперь следует разобраться, почему эта самая детонация может возникать.

Причина Пояснение
Низкое качество используемого топлива При использовании горючего с низким октановым числом, его детонации происходит сложнее, из-за чего нарушается работа цепи воспламенения топливовоздушной смеси
Некорректная настройка угла опережения зажигания Для выявления неисправности следует проверить максимальное и статическое значение угла опережения зажигания. В случае их обнаружения могут последовать серьезные проблемы. ДД обязательно подлежит проверке
Температура сгорания смеси повышается по причине бедного состава Из-за обедненной смеси детонация происходит за счет понижения топливных испарений. В итоге показатели поглощаемого тепла снижаются. Это становится причиной резкого роста температуры и появления детонации. Визуально неисправность можно определить путем проверки свечей на предмет наличия налета на них
Неисправности, увеличение противодавления внутри системы Любая из подобных поломок не позволяет горячим газам выходит из камеры, из-за чего возникают детонационные колебания
Эксплуатация двигателя в экстремальных условиях При критических нагрузках возможно возникновение всех озвученных неисправностей вместе взятых. К таковым условиям относят сильную жару

При постоянном возникновении детонации происходит перегрев двигателя и его элементов. Если не предотвратить данный эффект, в скором времени силовой агрегат полностью выйдет из строя. Не факт, что даже капитальный ремонт позволит его восстановить.

Статья в тему: Шаровая опора на ВАЗ 2109: выбор новой и замена

Диагностика и замена датчика детонации на ВАЗ 2114
Проверка

Сколько стоит датчик детонации для Ваз 2114

На автомобилях ВАЗ 2114 ранних годов выпуска стоит датчик Lada 21120385501001. Он имеет крайне низкую распространенность и из-за этого его цена высока и составляет 800-1300 рублей. Единственным часто встречаемым аналогом является General Motors 21120-3855010-01 со стоимостью 1600-1800 рублей.

Резонансный датчик

Широкополосный оригинальный ДД имеет артикул 21123855020. Его цена значительно ниже и составляет 100-160 рублей. Хорошие его аналоги представлены в таблице.

Широкополосный датчик

Таблица — Хорошие аналоги оригинального датчика детонации ВАЗ 2114

ПроизводительАртикулПримерная стоимость, рубль
FenoxSD10100O7210-420
Decaro2112-3855020360-490
Самара 21123855020200-250
Дорожная Карта21123855020260-380
ERA550489300-340

Аналог родного датчика детонации

Как проверить датчик детонации Ваз 2114

Прежде чем заменять датчик детонации новым изделием, существует несколько рекомендаций по проверке его работоспособности, а также выявления причин некорректной работы устройства. Если на 8 клапанных двигателях доступ к изделию достаточно свободный, то на шестнадцати клапанных моторах, вам придется немного сложнее. Чтобы проверить работоспособность самого датчика, можно прибегнуть к двум доступным способам:

  • проверка мультиметром;
  • тестирование работы без снятия.

Как проверить датчик детонации Ваз 2114 мультометром

Для проверки датчика детонации Ваз 2114 мультометром выполните следующие действия:

  1. Выполняем демонтаж датчика (о том, как это сделать, написано в следующем разделе статьи);
  2. Замыкаем щупы мультиметра на контактах ДД (если он двухконтактный), если одноконтактный – первый щуп на провод, второй – на корпус устройства;
  3. Переводим тестер в режим вольтметра и устанавливаем верхний предел измерения в 200 мВольт;
  4. Постукиваем отверткой (или любым металлическим предметом) по корпусу датчика;
  5. Если устройство исправно, мультиметр будет показывать скачки напряжения, величина которых должна быть прямо пропорциональной силе удара (это говорит о том, что устройство сохраняет способность к преобразованию механической энергии в переменный ток). Если показания мультиметра не изменяются – ДД не работает.

Если вы узнали, что само устройство исправно, но при этом на бортовом компьютере высвечиваются ошибки ДД либо автомобиль работает не так как нужно, проблема, скорее всего, в окислившихся контактах датчика. Обработайте их ВД-40 либо аналогичным растворителем, установите ДД на место и проверьте результат. Если не помогло – датчик детонации на замену.

Проверка датчика детонации Ваз 2114 мультиметром

Как проверить датчик Ваз 2114 детонации без снятия

Второй метод — без снятия датчика детонации на Ваз 2114, заключается в следующем. Вначале вы должны завести двигатель автомобиля и поддерживать его обороты в пределах от полутора тысяч до двух тысяч.

Параллельно необходимо найти датчик и свободно дотянутся до него. После чего, возьмите удобный металлический инструмент или приспособление, постучите по детали несколько раз с нарастающим усилием (главное не переусердствовать). Если устройство исправное, обороты двигателя при простукивании должны подняться (вспоминаем принцип и работы и корректировку со стороны ЭБУ). Если после постукиваний никакой реакции не происходит, следует демонтировать датчик и проверить его досконально тем же мультиметром.

В любом случае, рекомендуется произвести визуальный осмотр самого изделия и обратить внимание на следующие особенности:

  • плотность крепления и соединения датчика;
  • степень коррозии и загрязнения на корпусе устройства;
  • контактное соединение (со временем оно может окислиться и частично или полностью потерять проводимость).

Замена датчика детонации Ваз 2114 – пошаговая инструкция

Замена ДД – процесс предельно простой. Поменять датчик детонации ВАЗ 2114 можно в течении 5-ти минут, для этого вам потребуется лишь торцевой ключ на 20 или 13 (зависит от того, какой конкретно тип датчика установлен на вашей четырнадцатой).

Итак, после получения большого блока теоретической информации, приступим к практическим занятиям и разберем досконально весь процесс замены (снятия) датчика.

Инструкция для двигателя 8 клапанов

Для выполнения работ понадобится ключ или головка на 13.

  1. Получаем свободный доступ и откручиваем крепежную гайку.

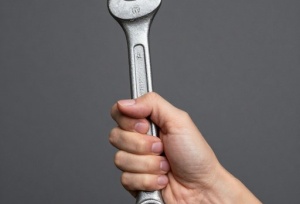

    Ключом на 13 откручиваем датчик

  2. После чего отсоединяем контактные провода из разъема устройства.

    Снимаем штекер датчика детонации Ваз 2114

  3. Извлекаем деталь.

Обратная установка производится в противоположной последовательности. Все достаточно просто.

Инструкция двигатель 16 клапанов Ваз 2114

Инструменты используем те же что и в первом случае. Прибавляется лишь необходимость снятия защиты ДВС и обеспечения удобного положения и доступа под днищем автомобиля. Для этого можно поместить авто на эстакаде или ремонтной яме. Процесс снятия и установки аналогичен первому примеру.

Замена

С признаками и причинами неисправности мы разобрались. Потому пришло время поговорить непосредственно о том, как правильно заменить ДД.

Такая потребность возникает при получении странных ошибок от ДД, троении мотора.

Предварительно проверьте состояние проводки. Часто оказывается, что ДД исправен, а причиной неполадок выступает проводка и контакты, которые оборвались или окислились.

Если в проводке вы не нашли признаков неисправности, тогда придется все же заменить измерительное устройство.

Сделать это легко, если следовать инструкции:

  1. Расположение устройства вы уже знаете, потому открывайте капот и демонтируйте ДД с помощью торцевых ключей. Вам понадобятся ключи на 13 или 20 миллиметров. Это зависит от того, какой тип датчика установлен конкретно на вашем ВАЗ 2114.
  2. Вооружитесь вольтметром, включите его в рабочем режиме в пределах 200 Мв и подключите прибор к концам проводки неисправного датчика.
  3. Аккуратно постучите с помощью отвертки по корпусу ДД, меняя при этом частоту и силу наносимых ударов. Параллельно следите за показаниями вашего вольтметра. Если измерительное устройство не выдает никакой реакции, тогда ДД точно вышел из строя. На его место просто потребуется вставить новый датчик.

Диагностика и замена датчика детонации на ВАЗ 2114

Полезные советы

В последнее время участились случаи продажи дефектных запасных частей и датчиков без необходимого внутреннего содержимого. Потому, сразу после совершения покупки необходимого вам изделия, рекомендуется проверять его работоспособность мультиметром. Следует знать, что на старых моделях Ваз 2114 датчик детонации (резонансный) отличается от современных изделий (широкополосных) по цене, конструктивным особенностям и принципам работы. Потому, следует покупать изделие, которое предназначено именно для вашей модели автомобиля. Устройство с резонансным типом работы не может быть заменено современными изделиями без доработки ЭБУ.

Что это?

Чтобы понять суть данного устройства, назовем его ключевые особенности.

  1. ДД, то есть датчик детонации, играет одну из основных ролей в функционировании двигателя. Устройство отвечает за контроль степени детонации, может определять причины и характер такого явления. За счет подачи соответствующей информации от ДД на электронный блок управления, корректируются характеристики, которые могут привести к нежелательной детонации.
  2. Инженеры АвтоВАЗ специально могли бы разместить ДД таким образом, чтобы в случае возникновения проблем с ним водитель мог быстро и оперативно устранить неполадку. Увы, по каким-то причинам это не было сделано. Потому найдете вы этот датчик на блоке двигателя между его 2 и 3 цилиндрами. Смотреть нужно со стороны радиатора. Несмотря на неудобное расположение, за счет надежной конструкции разработчикам все же удалось минимизировать вероятность выхода его из строя. Но это не защищает от поломок на 100 процентов. Потому порой ДД все же нуждается в замене.
  3. Для модели ВАЗ 2114 применяются несколько типов ДД — широкополосные, с 1 и 2 рабочими контактами, а также резонансные.
  4. Функционирование ДД базируется на реакции пьезоэффекта. Потому главная составляющая элемента — это пьезоэлектрическая пластина. Они начинает генерировать энергии, как только возникают вибрации детонации напряжением. Возрастает она в зависимости от частоты колебательных движений. Напряжение с датчика передается на блок управления, который автоматически корректирует опережение зажигания, отлаживая при этом реакцию воспламенения смеси топлива и воздуха.

Статья в тему: Как подключить противотуманки на ВАЗ 2110 своими руками (почему могут не гореть)

Диагностика и замена датчика детонации на ВАЗ 2114
Расположение ДД

Явление детонации

Для начала следует разобраться в особенностях этого явления.

Внешне детонация проявляется в виде металлических звуков. При таких шумах водители обычно говорят — стучат пальцы.

Но возникновение детонации связано с разбалансировкой характеристик процесса сгорания бензина и нарушения момента опережения зажигания. Из-за этого серьезно повышается давление и температура внутри камеры сгорания, что ведет к мини взрывам смеси воздуха и топлива. Проявляется это в виде звука, похожего на удар металлических предметов друг о друга.
