Как проверить ДАД

Датчик абсолютного давления, сокр. ДАД или MAP-сенсор – один из достаточно современных автомобильных датчиков, который «следит» за изменениями давления воздуха во впускном тракте, обусловленными изменением частоты вращения коленвала двигателя и, соответственно, нагрузки на мотор. Это лишь одно из множества регистрирующих и регулирующих устройств, работающих в тандеме с ЭБУ. От его работоспособности будет зависеть топливная экономичность и стабильность работы двигателя. Об устройстве таких датчиков давления, их неисправностях, а также методиках выбора – в материале .

Коротко о назначении

Напоминаем, что двигатель является самым крупным потребителем воздуха среди автомобильных агрегатов. Для нормального формирования топливно-воздушной смеси ему требуются большие объемы воздуха. При этом чем больше воздуха (до определенной доли), тем качественнее будет смесь – она лучше и быстрее сгорит, после нее останется меньше вторичных продуктов сгорания. Датчик абсолютного давления во многом напоминает расходомер, но у него есть одна очень важная особенность: в качестве исходной точки для определения давления атмосферного воздуха он использует давление вакуума (абсолютное давление).

Датчик абсолютного давления, как уже было выяснено, использует параметр абсолютного давления при расчетах, т.е. разницу между давлением вакууме (условно 0) и текущим давлением во впускном тракте. Как и прочие датчики, он отправляет ЭБУ сигналы, которые блок расшифровывает. Учитывая давление воздуха и его температуру во впускном тракте, ЭБУ сам рассчитает плотность подаваемого к двигателю воздуха и его возможный расход. Исходя из этих расчетов, блок управления начнет регулировать подготовку топливно-воздушной смеси, а также отрегулирует работы форсунок впрыска. Стоит отметить, что ДАД устанавливается с обычным расходомером совместно, хотя попытки отказаться полностью от ДМРВ были. Еще один важный момент: в автомобиле с турбонаддувом такой датчик измеряет величину избыточного давления, которое нагнетается компрессором. И кроме того, этот датчик обычно имеет общий корпус с датчиком температуры воздуха.

Поломки датчиков

Многое зависит от того, какое программное обеспечение (прошивка) используется электронным блоком управления. Если датчик абсолютного давления коллектора вышел из строя, то самый благоприятный исход – это переключение ЭБУ в экстренный режим. Двигатель начинает работать на усредненных параметрах, которые, конечно же, нельзя назвать идеальными. Расход бензина станет выше, даже может наблюдаться небольшая детонация.

Но самый печальный исход – это полное нарушение работы, невозможность запуска мотора. Стоит отметить, что датчик абсолютного давления во впускном коллекторе – это очень надежное устройство, которое довольно редко ломается. Чаще всего разрушается гибкий шланг, который соединяет штуцер и впускной коллектор. Вариантов два: трубка либо рвется, либо же забивается. В первом случае поможет замена, а во втором можно просто очистить ее.

Но вот если что-то произошло с начинкой датчика, не стоит даже пытаться произвести его ремонт. Дело в том, что это устройство очень сложное по своей конструкции, и вмешательство приведет к разрушению. Намного проще приобрести новый элемент и установить его. Впрочем, в современных автомобилях большая часть устройств – неразборного типа, поэтому при выходе из строя остается только заменять их полностью.

Особенности устройства и работы ДАД

Говоря простым языком, ДАД помогает отследить объем воздуха, поступающего через приоткрытую дроссельную заслонку. Постоянно отправляя сигналы ЭБУ, но помогает управляющему блоку формировать команды-импульсы на создание наиболее оптимальной по составу горючей смеси. Однако вернемся чуть назад. Это абсолютный датчик, учитывающий разницу между текущим давлением и давлением вакуума. Сразу скажем, что речь идет о техническом вакууме, давление которого не равно нулю. Разумеется, автомобильная электроника учитывает этот момент. Состоит ДАД из таких элементов:

• Пара камер – атмосферная и вакуумная;
• Диафрагма, разделяющая камеры;
• Тензорезистор и измерительной схемой (операционный усилитель, температурный компенсатор сигнала);
• Блок измерения давления;
• Алюминиевое основание;
• Пара корпусом (внешний и внутренний).

Атмосферная камера напрямую связана с системой впуска воздуха. На диафрагме (мембране), разделяющей ее с вакуумной камерой, находится четыре тензорезистора и один электронный чип. Как только давления воздуха начинает действовать на диафрагму, она тянет за собой тензорезисторы. В зависимости от перемещения диафрагмы будет меняться и сопротивление резисторов, которое определяет величину импульса, далее поступающего от чипа к управляющему элементу. Дополнительная схема из операционного усилителя и температурного компенсатора позволяют создавать более чистый сигнал, что положительно сказывается на точности измерения давления воздуха.

MAP-сенсоры бывают цифровыми и аналоговыми. Аналоговой прибор имеет дополнительный аналогово-цифровой преобразователь, тем временем как чисто цифровой датчик его не имеет. Датчики и того, и другого типа повышает выдаваемый импульс, так что исходящее напряжение попадает в диапазон 1-5 V. Именно величина напряжения учитывается ЭБУ, который и рассчитывает величину давления во впускном коллектора. Чем выше будет напряжение, тем, соответственно, выше и давления. Резюмируя, расскажем о работе датчика:

1. Поток воздуха в коллекторе оказывает давление на диафрагму, вследствие чего она изгибается;
2. Диафрагма оказывает давления на тензорезисторы, вследствие чего их сопротивление меняется – это называется пьезорезистивным эффектом;
3. Напряжение от датчика начинает меняться пропорционально изменившемуся сопротивлению;
4. Электрическая схема усиливает мостовое напряжение, которое может измениться в диапазоне 1-5 V;
5. ЭБУ получает сигнал от датчика и рассчитывает уровень давления во впускном тракте.

Несмотря на довольно простую конструкцию, в датчике абсолютного давления есть чему выходить из строя. Например, диафрагме, которая рвется или вытягивается. По этой причине подобные датчики периодически приходится менять – их эксплуатационной ресурс крайне ограничен. Предлагаем рассмотреть наиболее частые неисправности MAP-сенсора, а также признаки выхода датчика из строя.

Принцип работы

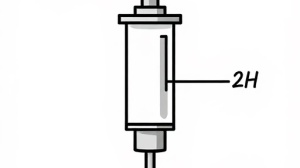

Схема датчика абсолютного давления воздуха

Датчик абсолютного давления выполняет функции контроля количества воздуха, пройденного через дроссельную заслонку. Зная его, система формирует импульс форсункам, и в камеру сгорания попадает количество топлива, которое соответствует оптимальному соотношению топливной смеси. Принцип работы датчика абсолютного давления основан на изменении проводимости пьезорезисторов. Для понимания процесса рассмотрим, что происходит внутри устройства:

• На диафрагму, которая является чувствительным элементом прибора, действует давление из входного коллектора деформируя ее поверхность. С противоположной стороны диафрагмы при этом находиться область вакуума. Именно из-за этого узел носит название – датчик абсолютного давления.
• Деформация поверхности диафрагмы происходит за счет растягивания. При этом тензорезисторы, которые расположены на поверхности, изменяют свое сопротивление за счет пьезорезистивного эффекта. Пропорционально изменению сопротивления происходит изменение напряжения.
• Тензорезисторы соединены по схеме “мост” и поэтому имеют большую чувствительность. Еще больше ее увеличивает чип, расположенный в датчике. В результате, на выходе из датчика напряжение может принимать значение от 1 до 5В.
• Выходной сигнал поступает на входной канал электронного блока управления, где он оценивается и на его основе формируется команда для форсунок. При этом, чем выше напряжение, тем больше давление.

Статья в тему: Смотровая яма в гараже: как сделать?

По величине определяемого давления датчики делят на те, что используются в атмосферных двигателях (определяют от 0 до 1 атмосферы), и те, что используются с турбодвигателями или двигателями оснащенными механическими нагнетателями (определяют от 0 до 2 атмосфер).

Подробнее о неисправностях

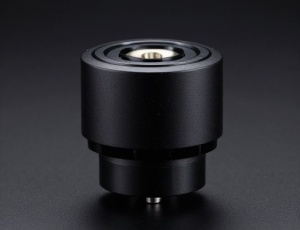

Работоспособность датчика абсолютного давления напрямую влияет на работу двигателя. По команде ЭБУ он может перейти в аварийный режим работы, а иногда и вовсе может не запускаться. По этой причине грамотному автолюбителю стоит знать, что указывает на выход датчика абсолютного давления из строя. Обращать внимание стоит на:

• Появление запаха топлива у выхлопных газов;
• Увеличение его расхода. Причина кроется в том, что блок управления силовым агрегатом принимает недостоверные данные о давлении воздуха подает в цилиндры двигателя переобогащенную смесь;
• Появление белого выхлопа из выхлопной трубы;
• На холостом ходу двигатель продолжительное время не сбрасывает обороты;
• Нестабильная работа двигателя при любых режимах, а также появление шумов;
• Появление рывков при переключении скоростей;
• Ухудшение динамики автомобиля.

Эти неисправности достаточно легко спутать с неисправностями других контрольно-регистрирующих устройств автомобильного силового агрегата. По этой причине автолюбителю наверняка придется обратиться на СТО для проведения комплексной диагностики. Если проблема кроется в MAP-сенсоре, то скорее всего неполадка связана с:

• Обрывом контакта «массы»;
• Неисправностью внутри датчика (схема, диафрагма, тензорезисторы);
• Закоксованности трубопровода;
• Выходе датчика температура воздуха из строя (обычно он имеет общий с ДАД корпус);
• Плохом соединении устройства со входным штуцером;
• Разгерметизации вакуумного шланга.

Как показывает практика, датчик абсолютного давления имеет невысокую ремонтопригодность. К примеру, если он выдает неверные показания, то ремонт не даст результатов. Чистка контактов от грязи и окислов в некоторых случаях дает положительный результат. Для доступа к «начинке» датчика необходимо разрезать скальпелем его крышку, прочистить, а затем высушить устройство, залить силиконовым герметиком, просушить снова и собрать.

Как проверить датчик абсолютного давления

Диагностика датчика абсолютного давления

Для различных типов приборов отличается и методика их проверки. Для аналогового типа проверка будет заключаться в следующем:

1. К вакуумному шлангу, расположенному между датчиком и коллектором, подключить переходник с манометром.
2. Запустить двигатель на холостых оборотах. Если по прошествии некоторого времени разрежение в коллекторе невелико (425 – 520 мм рт.ст.), то необходимо проверить герметичность гибкого шланга, а также правильность установки ремня распредвала и целостность диафрагмы датчика.
3. Вместо манометра подсоединить вакуумный насос.
4. Создать, при помощи насоса, разрежение около 560 мм рт. ст.
5. После прекращения откачки давление должно сохраняться не менее 30 с.

Схема проверки датчика абсолютного давления воздуха

Проверка датчика абсолютного давления во впускном коллекторе цифрового типа проходит следующим образом:

1. Взять тестер и настроить его на режим вольтметра (до 20 В).
2. Включить зажигание.
3. Найти контакты земли, сигнала и питания.
4. Положительный щуп вольтметра соединить с сигнальным выводом датчика. Прибор должен показывать напряжение в 2,5В относительно массы.
5. Тестер переключить в режим тахометра.
6. Отсоединить вакуумный шланг.
7. Положительный щуп подключить к сигнальному выводу, а отрицательный к заземлению датчика.
8. Показания прибора должны находиться в диапазоне 4500-4900 об/мин.
9. Подключить вакуумный насос.
10. Меняйте значение разрежения при помощи насоса, отслеживая показания тахометра. Давление и показания прибора должны быть стабильными.
11. После отключения насоса показания прибора должны вернуться к значению 4500-4900 об/мин.

Статья в тему: Kia Sorento 2.2, 2.4, 2.5, 3.3, 3.5 расход топлива на 100 км

В результате, если узел не проходит одну из проверок, его необходимо либо отремонтировать, либо заменить. Стоимость датчиков достаточно высокая, поэтому ремонт может быть весьма целесообразным. Однако, конструкция устройства не рассчитана на проведение ремонта, поэтому все манипуляции приходится проводить на свой страх и риск.

Поиск нового датчика

Найти новый ДАД достаточно легко. Есть и одна проблема: новое устройство стоит немалых денег. Мы рекомендуем автолюбителям покупать оригинальные датчики, так как качество их исполнения нареканий не вызывает. В случае датчика абсолютного давления требования к качеству исполнения устройства особенно высоки. Однако в продаже встречаются и более дешевы аналоги, о которых мы поговорим чуть позже. Найти новый ДАД можно по:

• VIN-коду вашего авто;
• Артикулу имеющегося датчика;
• Техническим параметрам автомобиля и двигателя.

Наиболее популярным способом является поиск по параметрам транспортного средства. Не все интернет-магазины позволяют использовать VIN-код при поиске, а артикула нужной запчасти у автолюбителя наверняка нет. На Avto.pro система поиска по параметрам авто и ДВС реализована следующим образом: покупатель переходит в каталог, выбирает марку и модель транспортного средства, выбирает категорию запчастей (тормозная система, электрика, оптика и т.д.), выбирает нужную запчасть из выпадающих списков. Как видите, это поэтапный поиск, так что ошибиться трудно – на каждом из этапов просто нужно быть внимательным. Не забывайте проверить, для какой модели двигателя выбран датчик. Хоть разные модели ДАД нередко являются взаимозаменяемыми, мы советуем выбирать устройство, которое гарантированно совместимо с двигателей вашего авто.

На вторичном рынке автозапчастей нетрудно найти аналоги оригинальных датчиков абсолютного давления. Если вести поиски в зарубежных каталогах, то там их можно найти под именем “MAP-sensor”. Зачастую аналоги вдвое-втрое дешевле оригиналов. Обращать внимание стоит на продукцию компаний, являющихся поставщика на конвейеры автомобильных концернов. Стоит выделить такие бренды:

• Bosch (Германия);
• Meat & Doria (Италия);
• ACDelco (США);
• Inzi (Южная Корея);
• EPS (Италия);
• Denso (Япония).

Также в ходе поиска датчика автолюбители могут найти продукцию таких фирм, как Era (Италия), Autlog (Германия), Delphi (США). Это фирмы-упаковщики, качество запчастей которых может быть как низким, так и вполне удовлетворить. В среде автолюбителей такое явление получило название «лотерея». Если ваш бюджет ограничен, но вместе с тем спустя некоторое время вы гарантированно сможете купить более дорогой и гарантированно качественный датчик, на продукцию вышеуказанной тройки упаковщиков стоит обратить внимание.

Вывод

Датчик абсолютного давления имеет не самый маленький эксплуатационный ресурс, однако многие автолюбители сталкивались с необходимостью его замены уже спустя несколько лет эксплуатации автомобиля. Выявить его поломку без помощи специалиста довольно сложно – неисправности могут указывать как на выход из строя датчиков массового расхода или температуры воздуха, так и на неполадки двигателя. ДАД сложно назвать ремонтопригодным. Простейшая чистка контактов – единственное, что можно сделать для «реанимации» датчика. Если вам нужно подобрать новое устройство, то советуем обращать внимание или на оригиналы, или на дорогостоящие автозапчасти от наиболее известных фирм. Бюджетные датчики с высокой вероятностью выйдут из строя в течение года-полутора лет, однако и они окажутся хорошим решением для ремонта, если более дорогие изделия вам сейчас не по карману.

Как работает датчик давления

С помощью этого прибора происходит замер давления во впускном коллекторе. Сигнал поступает на электронный блок управления и он по особой формуле высчитывает количество воздуха, подаваемого в топливную рампу. На автомобилях Хендай Акцент используется либо ДАД, либо датчик массового расхода воздуха. Стоит отметить, что на некоторых автомобилях эти приборы работают совместно для увеличения эффективности инжекторной системы.

Измерение происходит благодаря использованию одной из технологий:

Вторая технология наиболее современная и эффективная, с помощью этой технологии можно добиться наивысшей точности измерений. Если решите устанавливать на машину турбокомпрессор, обязательно между ним и впускным коллектором нужно монтировать еще один датчик, конструктивно схожий с ДАД. Он позволит производить регулировку давления, создаваемого турбиной, опираясь на потребности мотора.

Конструкция ДАД состоит из:

1. Атмосферной камеры, связанной с коллектором.
2. Вакуумной камеры.
3. Тензорезисторы в количестве 4 шт, включенные по мостовой схеме, располагаются в вакуумной камере.
4. Диафрагма механически связана с тензорезисторами.
5. Чип.

Работа происходит следующим образом:

1. На диафрагму начинает воздействовать давление воздуха.
2. Тензорезисторы перемещаются.
3. Изменяется сопротивление тензорезисторов.
4. Изменяется уровень сигнала на выходе микрочипа.
5. Блок управления двигателем принимает и обрабатывает сигнал, корректирует по нему работу инжекторной системы впрыска Хендай Акцент производства ТагАЗ.

Конечно же, при работе на холостом ходу происходит замер всех данных и корректировка параметров. В зависимости от уровня давления, изменяется сигнал, поступающий на ЭБУ. Последний корректирует положение РХХ (регулятора холостого хода). Если этого не происходит, то можно говорить о поломках в системе впрыска топлива.

Благодаря использованию мостовой схемы включения полупроводников повышается импульс, создаваемый ими при изменении давления. На выходе прибора напряжение при работе может изменяться в диапазоне 1..5 Вольт.

Электронный блок управления фиксирует значение напряжения и по этому параметру понимает, какое давление внутри коллектора. Чем больше напряжение на выходе, тем выше давление. Датчики могут быть как аналоговыми, так и цифровыми. В первом случае устанавливаются аналогово-цифровые преобразователи (ведь микроконтроллер ЭБУ не сможет воспринять чистый аналоговый сигнал).
