Если автомобиль в какой-то момент не сможет повернуть в нужную сторону, то безопасным его назвать нельзя. Это относится ко всем машинам, и ВАЗ 2106 исключением не является. Система рулевого управления «шестёрки» отличается повышенной сложностью. Сердцем системы является рулевой редуктор, который, как и любое другое устройство, со временем приходит в негодность. К счастью, автолюбитель вполне может поменять его самостоятельно. Разберёмся, как это делается.
- Назначение рулевого редуктора ВАЗ 2106
Устройство рулевого редуктора
- Шум системы рулевого управления
- Последовательность действий
- Последовательность работы
- Видео: как отрегулировать рулевой редуктор «классики»
- Как проверить уровень масла в рулевом редукторе
Устройство и принцип работы рулевого механизма ВАЗ 2106
Конструкция рулевого механизма ВАЗ 2106 весьма сложна. Однако именно она позволяет водителю уверенно управлять машиной в самых разных ситуациях. Все элементы системы управления приведены на рисунке ниже.
Система управления «шестёрки» очень сложна и состоит из многих элементов
Здесь же следует сказать о лёгкости управления «шестёркой». Чтобы крутить баранку, водитель прилагает минимум усилий. А следовательно, меньше устаёт при длительных поездках. Есть у рулевого управления «шестёрки» и ещё одна особенность: люфт. Он очень незначителен и не является признаком неисправности рулевой системы. Люфт руля «шестёрки» — обычное явление, он возникает из-за обилия в системе управления различных тяг и мелких элементов. Наконец, в самых поздних моделях «шестёрок» начали устанавливать травмобезопасные рулевые колонки, которые при сильном ударе могли складываться, повышая шансы водителя остаться в живых при серьёзной аварии. Работает рулевой механизм ВАЗ 2106 следующим образом:
- Водитель поворачивает руль в нужную сторону.
- В рулевом редукторе начинает двигаться червячный вал, приводимый в движение системой шарниров.
- Шестерня, сопряжённая с червячным валом, тоже начинает вращаться и перемещает двухгребневый ролик.
- Под действием ролика начинает вращаться вторичный вал рулевого редуктора.
- На этом валу крепятся сошки. Двигаясь, они приводят в движение основные рулевые тяги. Через эти детали усилие водителя передаётся на передние колёса, которые поворачиваются на необходимый угол.
Как заменить масло в редукторе заднего моста на ВАЗ 2101-ВАЗ 2107?
Сливание: 1) Во-первых масло нужно прогреть вить прогретое масло быстрее вытекает, а так же все грязные частички от внутренней части картера редуктора отслаиваются и смешиваются с маслом, тем самым вы выльете всё масло и всю грязь которая находиться на стенках картера редуктора (Картер редуктора это то место в котором масло находиться), для того чтобы прогреть масло заведите двигатель у автомобиля и дайте ему поработать некоторое время, как только стрелка температуры двигателя покажет рабочую температуру прекратите прогревать и заглушите двигатель у автомобиля, в этот момент в редукторе масло нагреется до довольно высокой температуры (Примерно 75-90 градусов), поэтому будьте аккуратны когда будете его сливать не обожгитесь.
2) Теперь запаситесь какой ни будь металлической щёткой и ей протрите заливную пробку и сливную от грязи, можно этого и не делать но если есть щётка под рукой то всё же последуйте совету, после этой операции выкрутите сливную пробку и когда вы почувствуете что пробка уже вот вот вывернется, отложите шестигранный ключ в сторонку и рукой отверните эту самую пробку как показано на фото ниже, учтите что после того как вы отвернёте пробку из отверстия которое она закрывает польётся масло, так что сразу подготовьте пустую ёмкость для слива.
Примечание! Если вы хотите тщательней вылить всё масло и всю грязь из редуктора, то приподнимите немного правую заднюю часть автомобиля при помощи домкрата, тем самым машина завалиться на левую сторону (По ходу движения авто) и всё масло лучше сольётся из редуктора, так как отверстия для слива находиться не прямо внизу а немного сбоку (Это вы можете видеть на маленьком фото ниже)!
3) Следом дождитесь того пока масло всё сольётся и протерев насухо от всей грязи сливную пробку (Внутри её самое главное протрите, снаружи можно и не протирать толком) заверните её на своё место, далее обратите внимание на слитое масло из редуктора, в нём не должно быть явной металлической стружки (Если есть то это очень плохо, в данном случае измените свой стиль езды так как шестерёнки находящиеся в редукторе не выдерживают таких нагрузок и по немного рассыпаются или просто своевременно меняйте масло) может быть серебристая пыль видна но это тоже не очень хорошо но лучше чем явно видная металлическая стружка, а если у вас масло слилось кофейного то это может указывать что редуктор на вашем автомобиле не герметичен и в него попадает вода смешиваясь с маслом она и даёт цвет кофе (Так же данный цвет может быть у автомобилей которые всю зиму или просто долгое время стояли в не отапливаемом гараже, в этом случае внутри в картере редуктора образуется конденсат который и превращается в воду смешиваясь с маслом при этом), ну и ещё самый часто встречающийся цвет это просто чёрный, масло может поменяться на этот цвет если вы залили его в грязный редуктор (Просто редуктор иногда ещё нужно промывать от всей грязи, о том как это сделать читайте в статье: «Промывка редуктора заднего моста на автомобилях ВАЗ»), так же со временем масло может поменять цвет на чёрный когда у него пропадут все присадки и он уже не будет в силах защищать и смазывать редуктор.
Заливание: После того как пробка закручена переходите к заливаю масла, для заливки вам понадобиться специальный шприц который можно купить в автомагазине, но и если у вас есть бутылка с очень маленьким горлышком то и её можно использовать, для заливания выкрутите заливную пробку в редукторе (Помните, местонахождение сливной и заливной пробки мы указывали ранее на рисунки) и через отверстия залейте масло, его нужно лить до тех пор пока оно не начнёт у вас выливаться через заливное отверстие, поэтому как только начало оно выходить назад прекратите заливку масла и заверните пробку на своё место и до упора.
Примечание! Дополним немного статью, на редукторе ещё сверху находиться сапун (Он стрелкой указан) он должен перемещаться легко и без всяких посторонних заеданий, поэтому повращайте а так же понажимайте на него, кстати если он будет не работать то масло через сальники может запросто начать выдавливать когда редуктор будет прогреваться (Чем выше температура редуктора, тем больше давление внутри него и создаётся), более подробно об этом сапуне читайте в статье: «Замена сальника редуктора заднего моста на автомобилях»!
Дополнительный видео-ролик: Наглядно увидеть как производиться замена масла в редукторе, вы можете в ролике расположен который чуть ниже:
Назначение рулевого редуктора ВАЗ 2106
Рулевой редуктор является неотъемлемой частью системы управления «шестёрки». А его назначение сводится к обеспечению своевременного поворота рулевых колёс в сторону, нужную водителю.
Рулевые редукторы всех «шестёрок» выполнены в стальных корпусах, полученных методом литья
Благодаря рулевому редуктору усилия, которые водитель тратит на поворот передних колёс, существенно снижаются. И наконец, редуктор позволяет в несколько раз снизить количество оборотов рулевого колеса, что значительно повышает управляемость автомобиля.
Устройство рулевого редуктора

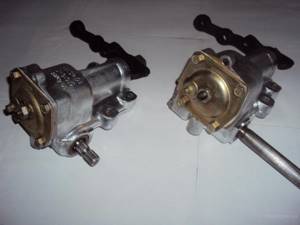

Все элементы рулевого редуктора находятся в герметичном стальном корпусе, который производится методом литья. Главными деталями редуктора являются шестерня и так называемый червяк. Эти детали находятся в постоянном зацеплении. Также в корпусе находятся вал сошки с втулками, несколько шарикоподшипников и пружин. Ещё есть несколько сальников и прокладок, предотвращающих вытекание масла из корпуса. Подробнее с деталями редуктора «шестёрки» можно ознакомиться, посмотрев рисунок.
Главным звеном редуктора «шестёрки» является червячная передача
