Коррозия представляет собой одно из самых неблагоприятных последствий, которому подвержены все металлические материалы, в том числе, и крепежные элементы. Часто в процессе вывинчивания болтов, саморезов или винтов, приходится сталкиваться с тем, что данные элементы попросту не поддаются смещению с места. Чтобы не повредить инструмент, которым вывинчивается крепежный элемент, нужно подобрать соответствующий подход. Обычная отвертка не способна справиться с приржавевшими или прикипевшими соединениями, поэтому остается только один вариант — воспользоваться ударной отверткой.
Особенности функционирования ударных отверток
Рассматриваемый в материале инструмент еще имеет такое название, как ударно-поворотная отвертка. Он представляет собой изделие, оснащенное сердечником монолитного типа. Главным отличием данного устройства от обычной отвертки является усиленный металлический корпус, который обладает стойкостью к ударам молотком. Для изготовления ударных отверток применяется исключительно высококачественная легированная сталь.
Перед тем, как выяснить принцип действия инструмента, следует разобраться с конструктивными особенностями. Жало изделия проходит через всю длину конструкции от рабочих шлицов до пятки рукоятки. Вращение жала осуществляется за счет шлицов, которые приводятся в движение при каждом ударе молотка. Ударно-поворотный механизм располагается в рукоятке изделия. Жало соединяется с косозубой шестерней. Рукоятка в виде обоймы имеет аналогичной конструкции зубья. Удары молотком наносятся непосредственно по пятке, располагающейся на тыльной стороне устройства. Применяется инструмент не только для вывинчивания окислившихся или приржавевших крепежных элементов, но и для контрольного их завинчивания.
Конструктивная схема ударно-поворотной отвертки
Это интересно! Современные ударно-поворотные отвертки вместо жала имеют ножку в виде шестигранника. В эту ножку устанавливаются сменные биты, что позволяет расширить возможности инструмента.
Принцип действия отверток ударно-поворотного типа заключается в том, что при совершении ударов молотком по рукоятке происходит перемещение обоймы. Посредством этого перемещения через зубчатую передачу осуществляется передача крутящего момента на жало. При каждом ударе молотком по пятке происходит незначительное перемещение жала, чего достаточно, чтобы ослабить силу соединения. После ослабления этого соединения можно воспользоваться обычной отверткой, чтобы полностью вывинтить метизный элемент.
Устройство приспособления не имеет никаких сложных элементов, поэтому ним очень удобно откручивать крепежные элементы, которые не поддаются вывинчиванию стандартными инструментами. Их преимуществом является не только постепенное перемещение жала при совершении ударов по рукоятке, но еще и отсутствие возможности слизать шляпку крепежного элемента.
Это интересно! Движение жала происходит не только в одну сторону, но и в обе, для чего используется реверсивный механизм. Наличие реверса зависит от модели инструмента, и отражается на его стоимости.
Конструкция устройства времен СССР
Отличительная черта
Данная модель отличается от обыкновенного ручного устройства только усиленным корпусом, который изготовлен из металла с примесью хромованадиевого сплава и своей толщиной. Он в несколько раз больше, чем традиционный инструмент. Благодаря переключению вращающего момента, продукт получил название реверсивный.
Читать также: Добыча цветных металлов в мире
В комплектацию отвертки входит от 2 до 4 бит. Они имеют крестовой и плоский наконечник. Насадки устанавливаются по тому же принципу, который используют при работе с простыми отвертками.
Самой главной отличительной чертой является жало:
- оно полностью проходит длину, начиная от шлицов и до конца рукоятки;
- изготовлено из цельного куска метала;
- выполнено из стали высокого качества.
При производстве жала недопустимо использование стыков и сварочных соединений. Данная деталь отвертки имеет форму шестигранника, а на пятке ручки устройства может находиться квадрат или шестигранная фигура под ключ.
При выборе насадок в первую очередь нужно обратить внимание, из какого метала они выполнены. Самыми прочными считаются сплавы:
К ручному инструменту производитель прикладывает русскоязычную инструкцию.
Технические параметры ударной отвертки
Каждый производитель стремится сделать свой товар не только качественным, но еще и многофункциональным. Ударно-поворотная отвертка, в зависимости от технических особенностей и комплектации, обуславливается следующими характеристиками:
- Реверс. Хороший инструмент обязательно будет иметь реверсивную конструкцию. Это функция не всегда нужна, поэтому на изделиях времен СССР, они отсутствуют. Наличие реверса влияет на стоимость инструмента, но не всегда оправдывается необходимостью
- Материал изготовления. Изделия времен СССР изготавливались из стали, и в таком виде поступали в продажу. Современные модели редко встречаются без поверхностного покрытия, которым выступает полиуретан, резина или полиэтилен. Наличие покрытия металлического основания обеспечивает не только дополнительную защиту инструмента, но еще и исключает вероятность проскальзывания и поражения электрическим током при проведении работ с электрическими устройствами
- Рукоятка. Роль рукоятки в обычном инструменте заключается в том, чтобы прилагать физическое усилие. В ударной отвертке роль рукоятки немного иная – она является составной частью ударно-поворотного механизма, а также предназначается для удержания изделия при проведении работ
Это интересно! Каждый домашний мастер сталкивался с ситуацией, когда не поддается вывинчиванию крепежное соединение. Обычно такая ситуация знакома владельцам автомобилей, когда ржавый болт крепления навесов дверей не вывинчивается. Для таких целей на ударную отвертку надевается специальная бита, которой и выполняются соответствующие действия.
Инструмент с насадкой для вывинчивания болтовых соединений
Ударно-поворотные устройства в комплекте поставляются с несколькими вариантами сменных бит. Причем производители комплектуют свои инструменты не только крестовыми и плоскими битами, но еще и шестигранниками и звездочкой. Биты с различным диаметром не обязательно должны присутствовать в наборе с изделием, так как для такой отвертки подходят обычные насадки от стандартных отверток.
Для чего же нужны ударные инструменты? Ответ на этот вопрос сможет ответить каждый самостоятельно, как только воспользуется изделием. Данные инструменты всегда пригодятся, если они имеются в арсенале у домашнего мастера. Если возникает срочная необходимость воспользоваться инструментом, но еще не успели его купить, то для этого имеется возможность изготовления ударной отвертки своими руками.
Сравнительные характеристики ударных отверток разных производителей
Ударные отвертки Topex идеально подходят для бытовых нужд.
Ударный инструмент марки FORCE может быть использован не только частными пользователями, но и профессионалами, которые нуждаются в эффективной отвертке каждый день. В качестве наиболее распространенной модели этой марки выступает FORCE 5064. Она имеет высокое качество, способна претерпевать значительные нагрузки. К ним можно отнести работу отверткой в условиях тяжелых промышленных предприятий, станции технического обслуживания и т.д. Инструмент готов прослужить в течение длительного периода, а при эксплуатации проявляется весьма эффективно.
Если есть желание приобрести качественный товар, можно предпочесть тот, что производится в стенах завода KRAFTOOL. Немецкий производитель гарантирует качество и безопасность. Однако перед приобретением необходимо быть готовым к тому, что отвертки этой фирмы будут иметь несколько более высокую стоимость, но они справляются с работами по монтажу и демонтажу резьбовых соединений, кроме того, превосходят многие аналоги. В комплекте можно найти закаленные ударные биты, выполненные из хромованадиевой стали, в течение длительного периода они будут справляться с выкручиванием прикипевшего крепежа. В комплекте можно найти 4 биты с диаметром в 36 мм, а также 2 биты, диаметр которых равен 75 мм.
Конструкция ударной отвертки: 1 — насадка, 2 — головка, 3 — рукоятка.
Ударные инструменты ТOPEX выпускаются в Польше. Если вы домашний мастер, а отвертка нужна для частного пользования, товар названной марки как раз подойдет, тогда как для профессионалов инструмента такого уровня будет недостаточно.
Читать также: Шлифмашинка по дереву макита
Однако цена приятно удивит любого покупателя, она делает инструменты данной торговой марки весьма популярными.
Комплект ударных инструментов от TOPEX имеет в составе 6 отверток, в основе которых качественная сталь CrV, это станет защищать рабочую поверхность от разрушения, продлевая срок жизнедеятельности. Ввиду того что магнитный наконечник закален, это во многом упрощает работу.
Ударная отвертка марки Jonnesway SL 9,11 мм выступает в качестве универсального инструмента, именно поэтому использовать его допустимо в бытовых условиях и тяжелой промышленности. Но это не делает товар чрезмерно дорогим. Отвертка будет способна демонстрировать длительный срок службы и выдающиеся характеристики.
Как сделать ударную отвертку своими руками
Уже наверно многие в своем арсенале инструментов имеют ударную отвертку, сделанную своими руками. Сделать ее можно самостоятельно, не прилагая при этом больших усилий. Для изготовления самоделки понадобится только одна деталь — механизм автомобильного стартера.
Именно этот механизм подходит лучше всего для изготовления такого инструмента. Процесс изготовления инструмента своими руками в виде пошаговой инструкции описан ниже:
- От автомобильного стартера нужен только вал. С вала нужно удалить роторную часть, для чего понадобится болгарка
Ударная отвертка своими руками из автомобильного стартера: отрезание обмотки ротора - Вал и втулка, которые остались после удаления обмотки, будут являться основой будущего инструмента
Необходимые элементы для изготовления инструмента - Инструмент почти готов к использованию. Остается только изготовить рукоятку и пятку, для чего понадобится отрезок трубы. Из болта большого диаметра делается ударная пятка. В качестве пятки используется шляпка болта
Дополнительные детали для изготовления – отрезок трубы и болт - Чтобы объединить все эти элементы, нужно воспользоваться сварочным аппаратом. После приваривания трубы и болта к валу, на заключительном этапе обматывается получившаяся рукоятка изолентой

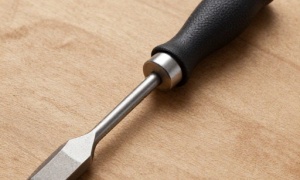

Готовый инструмент
Теперь ударный инструмент готов к применению. Как видно, сделать его своими руками не составляет большого труда. Недостатком самодельного устройства является непрезентабельный вид, а также отсутствие реверса.
Применение инструмента и как правильно пользоваться
Перед тем как воспользоваться устройством, необходимо предварительно обработать крепежное соединение тормозной жидкостью, растворителем или WD-40. Эти жидкости разъедают ржавчину, поэтому их применение позволит не только облегчить процесс вывинчивания, но ещё и ускорить его.
После этого берется ударный инструмент, в который устанавливается необходимого вида и диаметра бита. Располагать инструмент следует исключительно параллельно ножке метиза. Совершаются легкие удары молотком по торцу устройства, удерживая его в одной руке, а второй удерживается прибор за рукоятку.
Работа прибором
Чтобы увеличить эффективность проводимых действий, нужно крепко держать инструмент. Как только крепление метиза начнет ослабляться, продолжается выполнение ударов по инструменту до момента, пока метиз не вывинтиться обычной отверткой.
Это интересно! Если рассматриваемый инструмент не оказывает эффективного воздействия, следует обработать метизное соединение тормозной жидкостью, и оставить его на 20-30 минут. После этого процедуру вывинчивания ударной отверткой нужно повторить.
Эффективность выполняемых работ зависит и от качества инструмента. Дешевые варианты нацелены только на вывинчивание мелких метизных изделий, поэтому при выборе обязательно ориентируйтесь на то, какие крепежные элементы планируется откручивать.
При работе инструментом важно соблюдать правила техники безопасности:
- Работа выполняется в перчатках
- Использование молотка весом до 0,5 кг
- Удары наносятся легко, так как этого достаточно, чтобы привести в движение метизное изделие. Если промахнетесь, и удар припадет на палец или руку, то мастер получит несерьезную травму
Достоинства и недостатки
Проанализировав такой инструмент, как ударная отвертка, следует отметить все ее преимущества и недостатки. На основании этих критериев можно делать соответствующие выводы о пользе и необходимости такого устройства.
Ударная отвертка – лучший помощник автомеханика
К преимуществам ударных устройств относятся:
- Вместо приклада физической силы в виде поворота рукоятки отвертки, используется энергия удара, которая в десятки раз эффективнее обычного изделия
- Высокая скорость вывинчивания крепежных элементов
- Отсутствие необходимости высверливать метизное изделие, которое не поддается вывинчиванию
Это интересно! Вывинтить заржавелый винт при помощи шуруповерта или дрели невозможно, так как запаса силы момента этих инструментов недостаточно, чтобы привести в движение прочное соединение.
Из недостатков ударной отвертки можно отметить следующие факторы:
- Несмотря на то, что инструмент предназначен для того, чтобы совершать по нему ударные действия, это способствует сокращению его срока службы. Чем сильнее наносятся удары молотком, тем выше вероятность поломки возвратно-поступательного механизма
- Износ. В зависимости от качества используемой стали для производства рассматриваемого устройства, будет отличаться срок службы
Если запланировали приобрести ударную отвертку, которая обязательно не будет лежать без дела, то нужно знать, что стоимость набора среднего качества составляет от 3000 рублей. Рассматриваемый инструмент продается также отдельно без бит, и его стоимость в таком случае составляет от 1000 рублей. В видеоматериале ниже можно ознакомиться с конструкцией китайской ударной отвертки, а также особенностями работы инструментом.
Самые популярные производители
Изделия марки Force применяются и домашними умельцами, и опытными профессионалами. Самой распространенной моделью от этого производителя считается приспособление Force 5064. Это высококачественный и очень надежный инструмент, который с легкостью выдерживает значительные нагрузки, потому его часто применяют на СТО и на производствах.
Читать также: Топ шуруповертов цена качество
Другим производителем, который уже успел себя отлично зарекомендовать, является компания Kraftool. Но ее продукция характеризуется довольно высокой стоимостью.
Польский инструмент марки Topex прекрасно подойдет для домашнего хозяйства, так как он отличается доступной стоимостью и приемлемым качеством. Стальной сплав CrV, отличающийся особой прочностью, обеспечивает защиту инструмента от механических повреждений, продлевая срок эксплуатации изделия. Магнитный наконечник, прошедший процедуру закалки, существенно облегчает использование отбойного инструмента. Данная разновидность ударных отверток применяется преимущественно в быту, но они отлично себя зарекомендовали и на производствах.
Изделия марки Jonnesway считаются самыми универсальными, потому они подойдут как для промышленности, так и для быта. Многие отмечают, что для этого инструмента характерно оптимальное соотношение качества и стоимости. Отвертка очень долговечна и имеет прекрасные эксплуатационные параметры. Профессионалы часто останавливают свой выбор именно на этом производителе, так как он полностью оправдывает свою цену и ожидания.
