Зачем нужно менять краник

В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.

В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:

• краник заклинивает в одном положении, закрыть его невозможно;
• после теплого периода кран закисает и не желает открываться;
• деталь начинает протекать в любое время года.

Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.

Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.

Что собой представляет кран печки, его функциональные особенности и расположение

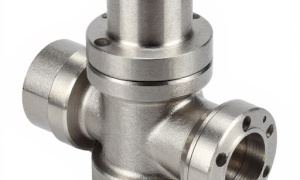

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

Определить неисправность детали очень просто — поднимите покрытие в салоне «Шевроле Нива». При явных признаках утечки необходимо произвести замену узла.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

Читать дальше: Масло в акпп 01м

Что поставить взамен

Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.

А еще интересно: Какой дизельный двигатель можно поставить на Ниву

В продаже имеются краны, изготовленные из металла или керамики. По цене они приблизительно одинаковы, по надежности автомобилисты больше хвалят керамические. В дополнение необходимо приобрести 2 новых прокладки и высокотемпературный герметик (обычно красного цвета).

Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».

Подготовительный этап

Чтобы поменять краник отопителя, необходимо выполнить 2 предварительных операции: частично слить охлаждающую жидкость и демонтировать вещевой ящик.

Антифриз сливают в такой последовательности:

1. Операция ведется на охлажденном двигателе, чтобы не получить ожоги. Под двигатель с левой стороны (по движению) надо подставить таз или обрезанную пластиковую канистру.
2. Полностью открыть краник печки (по возможности).
3. Приготовив шланг длиной 1 м, открутить пробку на блоке цилиндров (ключ на 13), убрать ее в сторону и подставить шланг, направленный в таз.
4. Удерживая шланг, плавно открыть крышку расширительного бачка. Аккуратно, поскольку струя антифриза станет больше.
5. Ослабить хомут патрубка подогрева карбюратора или блока дроссельной заслонки инжектора и снять его со штуцера.
6. Когда жидкость стечет, закрутить пробку обратно в блок и затянуть.

Вещевой ящик снимается путем откручивания нескольких удерживающих его саморезов. Часть из них находится сразу под крышкой бардачка, другая часть — в глубине ящика.

Порядок установки новой детали

Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.

А еще интересно: Распиновки Нивы Шевроле. Схемы проводов

Разборка и снятие крана ведутся в таком порядке:

1. Со стороны подкапотного пространства нужно ослабить хомуты патрубков, ведущих в салон, а затем следует снять их со штуцеров.
2. Открутить саморезы, удерживающие уплотнительную прокладку (ключ на 8), и снять ее.
3. Со стороны салона Нивы нужно добраться до крана и отсоединить тягу, открутив зажимной болт (ключ на 7). Подставить полиэтиленовый пакет для сбора оставшегося антифриза.
4. Ослабить болты крепления крана к печке (ключ на 10), открутить их и вытащить деталь вместе с металлическим патрубком. Если радиатор отопителя медный, старого образца, то вместо болтов будут гайки.
5. Отделить металлический патрубок от старого краника, открутив 2 гайки (ключ на 10). Снять с него крепление для тяги.

На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.

Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.

Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.

При разборке отопителя в кожухе воздухозаборника и в сотах решётки радиатора отопителя обнаружилось большое количество листьев деревьев и останков насекомых, что также снижало эффективность работы отопителя. Поэтому, очистив и промыв радиатор отопителя я принял меры предотвращения засорения радиатора.

Для этого я согнул из проволоки каркас по размеру входного отверстия воздухозаборника, обтянул его капроновой сеткой с ячейкой 1х1 мм, и установил его в нижней части резинового уплотнителя входа воздухозаборника. Он там отлично зафиксировался в складке, гармошки, без дополнительного крепления.

Все работы по доработке отопителя заняли у меня около 4-х часов времени и не стоили ни копейки дополнительных затрат. К сожалению, во время работы я не догадался сделать фото, но по прилагаемому рисунку и картинке всё должно быть понятно. Результатом доволен, теперь печка греет лучше.

Как снять и установить кран печки

Чтобы заменить деталь, нужно изначально подготовить соответствующие расходные материалы, а также инструменты:

• рожковые и торцовые ключи;
• плоскогубцы;
• плоскую отвёртку;
• пятилитровый бак, в который нужно будет слить жидкость из радиатора;
• новый кран.

После подготовки необходимых инструментов можно приступать к замене крана, при этом последовательность действий должна быть такая:

1. Устанавливаем любую ёмкость, объёмом около пяти литров под радиатор и откручиваем на нём пробку. Ждём приблизительно 10 минут, пока вся охлаждающая жидкость не сольётся.
2. Далее открываем капот авто и послабляем на патрубке крана хомут трубки.
3. Берём плоскогубцы, аккуратно разгибаем и вытаскиваем короткий шплинт.

Снимаем хомут крана отопления с помощью плоскогубцев

Откручиваем саморезы крепления уплотнителя ключом на 7»

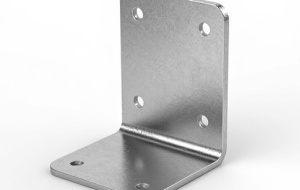

Снимаем уплотнительную пластину с крана

Для того чтобы добраться до крана печки, откручиваем гайки и снимаем ящик для перчаток

Читать дальше: Как понять короткая передача

С помощью рожкового ключа ослабляем крепления гайки, чтобы снять тяговый трос

Откручиваем крепёжные болты крана отопления

На деталь устанавливается патрубок, а также крепления тяги, при этом надо применить новые прокладки, которые предварительно покрываются герметиком.

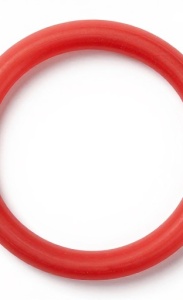

Уплотнительные пластины покрываются герметиком для снижения риска утечки ОЖ

Кран ставится на место таким образом:

1. Закручиваем ключом на «10» две гайки на патрубке с тягой.
2. Ставим деталь на место и затягиваем болты крепления, расположенные на кране.
3. Ставим тягу и прикручиваем зажимной болт с помощью ключа на «7».
4. Закручиваем ключом на «8» саморезы, которые держат уплотнительную прокладку.
5. Вставляем патрубки в штуцеры и затягиваем хомуты.

Новый кран отопления устанавливается в обратном порядке

Проверьте, герметично ли присоединён к радиатору второй патрубок, если нет, то произведите и там замену прокладок. Кроме того, настоятельно рекомендуем установить новые хомуты на шланги.

Заполняя жидкостью систему, заливайте её не торопясь, чтобы не возникали воздушные пробки. Заливается антифриз до тех пор, пока он не станет вытекать из патрубка. Причём отопительный кран должен быть в открытом состоянии.

Антифриз в систему отопления необходимо заливать аккуратно, избегая появления воздушных пробок

Видео: как установить кран печки на «Шевроле Ниву»

Заменить сломавшийся кран новым на «Шевроле Ниве» просто. Для этого необходимо обзавестись обычным набором инструментов, который найдётся в каждом автомобиле, и купить новый краник. После чего даже неопытный водитель сможет установить его на авто.

Многие автовладельцы Шевроле Нив жалуются на работу печки, обвиняя усиленно в «криворукости» инженеров. Если вы тоже относитесь к числу тех, кто недоволен функционированием системы отопления в вашей Ниве, тогда рекомендуем вам пошерстить просторы интернета. Там на специализированных форумах вы найдёте массу интересных предложений, ориентируясь на которые можно легко самостоятельно выполнить некоторые действия, при этом успешно доработав печку. Однако мы прекрасно понимаем, что не все любят бороздить сайты, некоторые вовсе не умеют осуществлять такие поиски, поэтому мы готовы поучаствовать в решении вашей проблемы и поделиться конкретными рекомендациями.

Чаще всего достаточно выполнить три доработки, после которых вы заметите явное улучшение работы печки. Салон вашего любимого авто будет прогреваться за считанные минуты и радовать вас комфортным температурным режимом. Одной из таких доработок является замена крана отопителя, который не устраивает вас по каким-либо параметрам.

LADA 4×4 URBAN Нива кондиционер и печка с салонным фильтром.

Потребуется: плоская и крестовая отвертки.

А еще интересно: Как открыть дверь багажника на ниве шевроле — Школа авторемонта

1. Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.

2. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем три винта крепления.

3. Снять накладку внутренней ручки: поддеваем отверткой.

4. Снять обшивку двери (в зависимости от комплектации и года выпуска):

• отщелкнуть по периметру 8 пластиковых фиксаторов (по два с каждой из сторон и четыре снизу).
• вывернуть по периметру винты крепления обшивки двери (отвертка крестовая).

В процессе демонтажа обшивки двери нового образца есть небольшие отличия (другая ручка двери и расположение винтов крепления).

Порядок действий:

1. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем два винта крепления.
2. Снять накладку внутренней ручки: поддеваем отверткой.
3. (Для обшивки задней двери) Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.
4. Вывернуть фиксатор двери.
5. Вывернуть винты крепления обшивки (сверху 4 под заглушками и снизу 3).
6. Снять обшивку двери, отщелкивая пистоны по периметру.

Читать новости о новой Ниве

• Кондиционер Нивы Шевроле — устройство и ремонт
• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
• Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
• Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?

Процесс замены крана

Те автовладельцы, у которых изумительно развито инженерное чутьё, которых природа наделила конструкторскими способностями, сразу замечают, что слабым звеном в системе отопления Нивы Шевроле является вентилятор. Их также особо не устраивает конструкция воздуховодов. Именно по этой причине изначально рекомендуется провести модернизацию этих двух составляющих. Те, кто уже прошёл этот путь, утверждают, что останавливаться на достигнутом результате совершенно неразумно, поскольку, помимо этого, даже кран печки неспособен максимально качественно выполнять свою работу. Причиной этому является его малое внутреннее сечение. По такому неширокому пространству охлаждающая жидкость не может двигаться быстро, соответственно, невозможно рассчитывать на быстрый обогрев салона. Ещё хуже, когда отопление становится неэффективным по причине выхода со строя этого крана. В этом случае возникает необходимость провести определённые ремонтные работы, в процессе проведения которых у многих возникает вопрос, чем можно заменить кран отопителя на Ниве 21214. Мы поможем вам разобраться и в этом вопросе.

Читать дальше: Где находится термостат шевроле лачетти

Алгоритм проведения замены

Итак, если у вас возникла критическая ситуация, при которой кран печки нуждается в замене, вам, безусловно, первоначально понадобится определиться с тем, какой кран вам в этом случае больше подойдёт. Опытные мастера рекомендуют отдать предпочтение кранам с иномарок. Они выигрывают за счёт более продолжительного эксплуатационного срока, а также высокой эффективности работы.

Кстати, если вы желаете минимизировать свои финансовые расходы, а также не подвергать себя трудоёмким действиям в дальнейшем, лучше всего обратить внимание на краны с бюджетных моделей Volkswagen или Opel. Итак, после того, как вы не только определились, но и уже приобрели желаемый вариант замены, можно приступать к непосредственным действиям.

Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму. По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий.

Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке. После снятия саморезов слегка подковырните уплотнитель и снимите его полностью. Следующие действия вам будет удобнее провести с салона авто, они заключаются в том, что вам нужно ослабить прижимной винт крана, воспользовавшись рожковым ключом.

Далее, снимите тросик с рычага крана. Остаётся открутить фиксирующие элементы, удерживающие радиатор. В качестве них могут выступать и винты, и гайки. Вот теперь у вас получится извлечь кран, остаётся снять патрубок, освободив его от фиксирующих гаек.

Теперь предстоит работа по установке нового крана. Все действия выполняются точно так же, только в обратной последовательности. Рекомендуем вам при креплении радиатора воспользоваться небольшой хитростью. Просто закрученные гайки практически мгновенно выпадают. Чтобы избежать этого, возьмите пластилин, на него насадите гайки и закрутите их. При сборке будьте внимательны с тросиком. Нельзя уменьшать его длину, в противном случае будет сложно выполнять некоторые действия с печкой, в частности регулировать температурный или скоростной режим подачи потока тёплого воздуха.

Итак, не бойтесь самостоятельно выполнять некоторые действия, позволяющие улучшить работу отдельных устройств вашего транспортного средства. Если вы будете неукоснительно следовать нашим рекомендациям, вы сможете порадоваться достигнутым результатам.
