Монтаж и демонтаж печки УАЗ 452


Даже бывалые автомобилисты не сразу поймут, что такое УАЗ 2206 или 452. Но стоит сказать «Буханка», и всё становится на свои места. Это достаточно популярный в России и странах СНГ автомобиль, который начали выпускать ещё с 1965 года. Машина имеет несколько модификаций, но существенно автомобиль не менялся из года в год. Одним из слабых мест Буханки является её передняя печка, то есть отопитель кузова. Если он выходит из строя, требуется замена. Чтобы не просто заменить печку, но и улучшить всё отопление автотранспортного средства, рекомендуется устанавливать систему типа НАМИ с повышенной мощностью. Такое оборудование в полной мере удовлетворит потребности водителя и его пассажиров. Хотя некоторые применяют печки от ВАЗа.

Самостоятельная замена печки на УАЗ Буханка.

Причины замены отопителя

Прежде чем приступать к снятию печки с УАЗ Буханка, следует разобраться, зачем именно проводятся такие манипуляции, и есть ли в них смысл. Некоторые автомобилисты и бывалые владельцы этого авто рекомендуют снимать и устанавливать новую печку даже в случае, когда старая штатная система работает нормально. И если требуется вынужденная замена, тогда подавно лучше демонтировать старое оборудование и установить более эффективную и современную систему. Всего специалисты выделяют несколько основных причин для замены отопителя:

  • Производительность. Штатная система демонстрирует производительность на уровне всего 4 кВт. Это достаточно мало для машины таких размеров и объёма внутреннего пространства. Обеспечить теплом водителя и переднего пассажира она может, а вот задние пассажиры могут испытывать дефицит обогрева;
  • Расход воздуха. Максимальный показатель по расходу воздуха в штатной системе составляет 150 м3. У НАМИ это значение выше в 3 раза, то есть равняется 450 м3 за час работы. А потому обогрев будет осуществляться быстрее и эффективнее;
  • Салонный фильтр. В штатном оборудовании, с завода устанавливаемом на Буханку, фильтра очистки салонного воздуха попросту нет. Это заставляет людей внутри авто дышать грязным неочищенным воздухом. У нового отопителя фильтр присутствует;
  • Шумность. Если сравнивать заводскую систему и новый отопитель салона и кузова, в пользу последнего также говорит низкий уровень шума в процессе работы. Это дополнительный плюс к комфорту;
  • Режим рециркуляции. Удовольствие, которое в заводском отопителе нет. За счёт рециркуляции салонного воздуха печка будет работать качественнее и со свежим воздухом.

Этих причин более чем достаточно, чтобы приступить к снятию старой печки со своего УАЗ Буханка и установить новое оборудование НАМИ.

Демонтажные работы

Начинать следует с того, как снять печку на УАЗ Буханка. Процедура не самая простая, но многие автолюбители прекрасно справляются с поставленной задачей своими руками. Здесь потребуется придерживаться определённой последовательности, действовать аккуратно и просто не спешить. Иначе рискуете сломать то, что вам ещё пригодится на вашей Буханке.

  • Первым делом требуется избавиться от имеющегося тосола или антифриза в печке. Чтобы сделать это, в нижней точке кронштейна фиксации подводящих к печке патрубков нужно открутить сливную пробку. Заранее подготовьте пустую ёмкость для слива;
  • Остальная охлаждающая жидкость сливается через систему охлаждения. На современных радиаторах, устанавливаемых на Буханку, сливной кран может отсутствовать. Тогда придётся осуществлять слив путём отсоединения нижнего патрубка на радиаторе. Под него также подставьте тару;
  • Фиксация штатного буханочного отопителя осуществляется путём применения 4 болтов типа М6. Для их откручивания вам потребуется обычный гаечный ключ 10 размера;

  • Конструкторы далеко не всё продумали идеально, потому самостоятельно открутить эти болты будет проблематично. На закладных гайках здесь очевидно сэкономили. Потому требуется держать с одной стороны, а крутить с другой. Решением может стать помощь товарища, либо использование подручного приспособления для защиты от проворачивания;
  • Когда вам удастся открутить крепёжные болты штатного отопителя, можно также снять на дополнительной панели кнопки. В принципе и саму панель убирайте, поскольку в комплекте с новой печкой идёт всё необходимое. Плюс в процессе обратной установки она будет мешать. Даже если панель планируете ставить ту же, временно её лучше демонтировать;
  • От отопителя следует отключить разъём, отвечающий за питание. Также снимается дополнительное сопротивление, поскольку в дальнейшем оно не понадобится;
  • Отключите все патрубки подачи жидкости охлаждения, после чего штатный отопитель наконец-то можно будет полностью извлечь из Буханки;
  • Не забудьте также демонтировать устройство, предназначенное для управления вашим воздухозаборником. Аналогично избавьтесь от заслонок.

На этом демонтажный этап работы по замене и подключению новой печки для УАЗ Буханка можно считать завершёнными. Далее вам предстоит установка нового оборудования для создания более эффективной системы отопления в салоне автомобиля. Пока вы не начали, рекомендуем дополнительно очистить все доступные участки от возможных загрязнений, обработать металлические поверхности антикоррозийными составами, зачастить ржавчину там, где она уже успела появиться. Профилактические работы лишь продлят срок службы не только отопления, но и всего автомобиля.

Модернизация нового оборудования

Теперь наступает очередь установки новой системы отопления, подходящей для советской и отечественной Буханки. Рассматривать монтаж мы будем на примере НАМИ. Такая конструкция суммарно будет весить около 7,6 килограмм. При этом штатное оборудование с куда более низкими показателями и характеристиками весит практически 9 килограмм. У отопителя НАМИ предусматривается использование пластикового корпуса. Основной вес формируется из двигателя и радиатора системы отопления. Прежде чем начинать монтаж, стоит выполнить определённую модернизацию. Всё дело в том, что на новой печке от НАМИ почему-то решили использовать уплотнитель, изготовленный на основе поролона. Это крайне недолговечный материал, который в скором времени может износиться, потерять свои характеристики и попросту разрушиться. Плюс поролон мгновенно впитывает в себя воду, а избавиться от неё будет проблематично. Вместо поролона лучше всего использовать технические пенополиуретан. Доработка предусматривает выполнение следующих процедур:

  • с отопителя следует удалить весь поролон, что использовал изготовитель;
  • по размеру старого уплотнителя вырезается заготовка из более практичного и эффективного пенополиуретана;
  • с помощью водостойкого клея приклеивается новый уплотнитель;
  • в зависимости от толщины самого листа пенополиуретана, может потребоваться 1 или 2 слоя;
  • если нужен ещё один слой, приклейте его поверх первого после того, как он успеет схватиться.

Сразу клеить второй слой не обязательно. Попробуйте приложить однослойный вариант и посмотреть, насколько он удовлетворяет потребности. То есть действуйте по ситуации. Доклеить второй слой можно буквально за пару минут. Заранее сделайте вторую заготовку из полиуретана и держите её на видном месте, в случае чего. У отопителя, используемого для Буханки, есть ещё одна проблема, требующая вмешательства перед установкой новой системы. Это отсутствие дренажного отверстия, через которое может выходить попавшая вода. Из-за того, что дренажа нет, вода будет постоянно накапливаться в передней полости, пропитывать салонный фильтр. На процесс высыхания будет уходить слишком многом времени. При этом испаряющаяся влага начнёт создавать не самые приятные запахи, проникающие непосредственно в салон Буханки.

Дренаж можно сделать своими руками. Для таких целей предусматривается даже наличие специального неиспользуемого отверстия в корпусе оборудования печки. С правой стороны возле фильтра салона есть отверстие, которое следует заглушить каким-нибудь подходящим плотным материалом. Обычный автомобильный герметик прекрасно справится со своей задачей. А вот отверстие с левой стороны как раз и понадобится для организации дренажа. Диаметр будет достаточным, чтобы провести через него патрубок от омывателя для лобового стекла.

Устройство системы отопления/вентиляции Буханки

Мало кто знает, но данное семейство полноприводных внедорожников выпускается с 1957 года – и это один из рекордсменов-старожилов на отечественном авторынке. Этот автомобиль с полным правом можно назвать универсальным: он используется и на предприятиях, и в сельском хозяйстве, и частниками для поездок на рыбалку/охоту/пикник. Славясь своей проходимостью и ремонтопригодностью, он, к сожалению, не отвечает современным стандартам по уровню комфорта для водителя/пассажиров. Рассмотрим общее устройство системы охлаждения автомобиля и рассмотрим основные её недостатки.

В грузопассажирских УАЗ вагонной компоновки используется система охлаждения закрытого жидкостного типа. При этом ОЖ циркулирует по магистрали в принудительном режиме, обеспечиваемом работой водяного центробежного насоса. Объём охлаждающей жидкости для внедорожника, в зависимости от модификации, лежит в пределах 13.2-15.3 литров.

Схема системы охлаждения стандартная, двухконтурная. Магистраль циркуляции антифриза построена по кольцевой схеме и включает следующие компоненты:

  • основной радиатор;
  • патрубки;
  • термостат;
  • помпа;
  • электровентилятор;

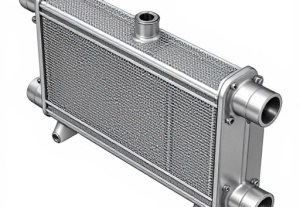

  • радиатор отопителя;
  • температурный датчик;
  • воздуховоды.

Процесс установки

На практике демонтировать и снимать всегда намного легче, чем устанавливать. Потому к этому процессу следует подойти максимально ответственно и внимательно. В действительности обязательно делать дренаж. Но лучше с ним, чем без него. Если вы решите пойти по пути без дренажного отверстия, тогда первым делом потребуется установка лючка воздухозаборника. Его удаётся значительно проще закрутить, пока печка снята. Рассматриваться будет полный процесс установки, предусматривающий организацию дренажной системы.

  • Сделайте разметку под сверление отверстия в кузове для установки дренажной трубки. Отверстия следует сразу обработать антикоррозийные составами, чтобы своими руками не создать очаг для распространения ржавчины по всему кузову;
  • Новый отопитель прикручивается на своё законное место в Буханке;

  • Вырежьте небольшую трубку. Один её конец потребуется развальцевать, чтобы получить достаточно широкое основание, внешне напоминающее воронку. Для этого можно взять металлический стержень, диаметр которого немного больше диаметра трубки, нагреть и вставить;
  • Вокруг выполненного отверстия наносится автомобильный герметик. Трубка устанавливается воронкой в направлении вверх, и стык снова промазывается ещё один слой герметизирующего состава. С обратной стороны также потребуется зафиксировать трубку герметиком;
  • После застывания герметизирующее средство полимеризируется, то есть станет прочным и устойчивым к механическим воздействиям. Плюс всё будет достаточно герметичным;
  • В комплекте с печкой НАМИ идёт пара алюминиевых пластин. Они нужны в связи с тем, что систему управления воздухозаборниками на предыдущем этапе вы демонтировали. Потому сам воздухозаборник будет жёстко фиксироваться именно на этих пластинах. Когда печка установлена, сделать это будет не очень удобно, но можно;

  • Установку следует осуществлять таким образом, чтобы по периметру между краями кузова автомобиля и лючком вашего воздухозаборника осталось пространство в виде небольшой щели. Зазора в 1 сантиметр будет более чем достаточно. Этот зазор позволит проникать встречному воздуху проникать в салон Буханки;
  • Это не самый оптимальный вариант, поскольку в такой ситуации забортный воздух фактически не сможет поступать самотёком. Выходом из ситуации станет модернизация лючка воздухозаборника. Либо же придётся постоянно включать мотор печки;
  • Теперь можно проложить магистраль для подвода жидкости охлаждения к отопителю. Проблема Буханки в том, что её создавали как машину для армейских потребностей, а потому весь комфорт предусмотрен только для тех, кто сидит в салоне. А в кабину поступает остаточное тепло;
  • В этой модернизации нужно обеспечить комфорт для водителя и переднего пассажира. Тут потребуется соответствующим образом проложить шланги;
  • Сначала от двигателя ведётся шланг к нижнему патрубку на переднем отопителе. Сюда же устанавливается кран печки, перекрывающий потоки движущейся жидкости охлаждения. Кран применяется стандартный, но можно установить и какой-нибудь водопроводный шарнирного типа. Сам кран предварительно демонтируется и переносится в салон, чтобы иметь возможность контролировать его работу, не покидая пределы автомобиля;
  • Когда будете устанавливать краник, учтите расположение рычагов для осуществления управления. При повороте рычажка вправо кран должен открываться;

  • Верхняя трубка, которая выводит охлаждающую жидкость из отопителя кабины Буханки, соединяется с нижним патрубком отопителя салона. Так как мы в итоге получим верхнюю точку в магистрали таким образом, то для ликвидации воздуха в систему потребуется дополнительно установить кран для выпуска лишнего воздуха;
  • Аналогичный краник следует установить на выходе из отопителя салона. Это будет вторая наиболее высокая точка в системе. Лучше для таких целей использовать выпускной кран типа тройника системы охлаждения. ГАЗ выпускает отличные краники, подходящие для этих задач;
  • Вход насоса двигателя потребуется соединить с верхним патрубком печки салона.

Установка практически завершена. Но работа ещё не закончена, поскольку остаётся электрическая составляющая.

Работа с электрикой

Чтобы окончательно установить систему, потребуется выполнить подключение, обеспечив новое отопление питанием.

  • Первым делом подключите массу. Она всегда маркируется чёрным проводом, потому перепутать будет сложно;
  • Масса фиксируется на любую металлическую часть автомобильного кузова. Оптимально закрепить её где-нибудь под торпедой Буханки. Но тут можете выбирать другой вариант;
  • Плюсовой провод рекомендуется заключить в оболочку из гофрированного материала и протянуть к левой стороне машины, где располагается блок предохранителей (колодка предохранителей);
  • В общей сложности колодка предусматривает наличие 4 предохранителей. Четвёртый из них отличается тем, что находится под постоянным напряжением. А 3 первых управляются через замок зажигания;
  • Поскольку на отопительном оборудовании предусмотрен собственный предохранитель, его можно подключить плюсовым проводом к любому из 3 идущих первыми выводом на колодке. Но обязательно, чтобы подключение было сверху, то есть до штатного буханочного предохранителя;
  • Запустите зажигание, чтобы проверить работоспособность моторчика печки. Если всё функционирует, тогда можно установить панель;
  • Не забудьте предварительно подключить тягу для управления печным краном непосредственно к самому кранику;
  • Подключив, проверьте работоспособность. При левом положении рычага краника он должен быть открыт, а при повороте вправо закрывается. Если у вас не так, кран придётся перевернуть;
  • Примерьте панель и выберите оптимальный для вас способ её размещения. Тут лучшим решением станет выполнение 3 отверстий в панели от новой печки для дополнительных кнопок. Причём отверстия рекомендуется располагать немного ниже середины панели, чтобы они не упёрлись в моторчик отопительной системы;
  • Выполните два отверстия в нижней части торпедо и ещё пару отверстий в тоннеле пола Буханки. Это потребуется для фиксации новой панели;
  • Подключите блок управления печными тягами к вашей панели, саморезами зафиксируйте её на своём новом месте;
  • Теперь требуется установить реостат системы управления моторчиком печки, надеть пластиковые накладки на рычаги управления и вставить все кнопки.

На этом процесс установки и подключения нового отопителя можно официально считать завершённым. Процедура не самая простая, потому новичкам самостоятельно за такую работу браться не стоит. Проконсультируйтесь со специалистами или заручитесь поддержкой более опытных автомобилистов, которые сумеют вам помочь и подсказать в случае чего. Завершив все работы, обязательно проверьте, правило ли были подключены все патрубки, насколько эффективно работает мотор отопительной системы, как ходит кран отопителя. После этого смело заливайте в систему качественную жидкость охлаждения, с помощью краников удаляйте лишний воздух и тестируйте работу печки уже в реальных условиях. Как показывает практика, установка такого оборудования даёт возможность улучшить работу системы отопления в 2 раза по сравнению со штатной системой. Плюс появляется фильтр, который потребуется обязательно менять периодически, а также функция рециркуляции воздуха в салоне.

Снятие и установка отопителя автомобиля УАЗ Патриот

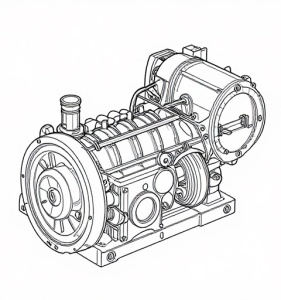

Снятие отопителя салона производится, после демонтажа панели приборов в следующем порядке:

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием

Сливаем жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости УАЗ Патриот»).

Отсоединяем провод от клеммы «минус» аккумуляторной батареи.

Отворачиваем два винта крепления правого воздуховода 20 (рис.1) к воздухозаборнику и винты 21, скрепляющие воздуховоды.

При необходимости снимаем установленный в правом воздуховоде 20 добавочный резистор.

Отсоединяем правый воздуховод от левого воздуховода 22.

Отворачиваем гайку крепления кронштейна 16 левого воздуховода к щитку передка, снимаем шайбу и вынимаем пластмассовую втулку, отворачиваем два самонарезающих винта крепления левого воздуховода к корпусу отопителя и отделяем левый воздуховод от отопителя.

Ослабляем хомуты крепления шлангов на кране 14 отопителя и трубках радиатора 2 (рис. 2) и снимаем шланги.

Отворачиваем два винта 5 с шайбами, снимите крышку 4 и уплотнитель 3.

Вынимаем радиатор 2 из ниши отопителя.

Отворачиваем два самонарезающих винта 21 (рис.3) крепления воздуховода обдува ног пассажиров, расположенных на трехместном сиденье.

Отсоединяем переднюю 20 и среднюю 19 части воздуховода от задней части 18, снимаем воздуховод.

При необходимости, отвернув самонарезающие винты, разъединяем переднюю и среднюю части.

Отворачиваем три гайки крепления отопителя две гайки на кронштейнах 11 (см. рис.1) и одну в патрубке для воздуховода обогрева ног задних пассажиров), снимаем шайбы и пластину.

Снимаем отопитель с болтов щитка передка, вынимаем пластмассовые втулки.

Отворачиваем винт крепления рычага 10 верхней и винт крепления рычага 7 нижней заслонок отопителя.

Снимаем рычаги управления отопителем с осей заслонок.

При необходимости снимите скобы 25.

Разъединяем левый и правый кожухи отопителя.

Извлекаем верхнюю и нижнюю заслонки из кожуха отопителя.

Ослабляем хомуты 4 крепления сопел 5 и 24 обогрева ног водителя и пассажира, снимаем сопла с направляющих патрубков.

При необходимости отворачиваем два самонарезающих винта 3 и снимаем патрубок 2 обогрева ног водителя.

Установку отопителя производим в обратном порядке.

Снятие механизмов управления отопителем кузова производим в следующем порядке:

Снимаем рукоятки с пульта 23 управления отопителем.

Отворачиваем три винта, расположенные под рукоятками, и снимаем накладку пульта.

Отворачиваем винты крепления пульта и вынимаем его

Снимаем скобы 12 крепления тяг 6, 8,9 на пульте и освобождаем их концы из крепления соответствующих рычагов.

Снимаем скобы 12 крепления тяг заслонок отопителя и отсоединяем тяги 6 и 9 управления заслонками отопителя от рычагов.

Снимаем скобу 12 крепления тяги с крана 14 отопителя и отсоединяем тягу управления краном отопителя.

Снятие управления заслонкой рециркуляции производится после демонтажа воздухозаборника.

Отворачиваем винт 11 (рис. 4), гайки 13 и снимите моторедуктор 14 привода заслонки 1 рециркуляции со шпилек.

Установку пульта управления отопителем и сборку управления заслонкой рециркуляции производите в обратном порядке.

Снятие вентилятора производите в следующем порядке:

Отключаем аккумуляторную батарею.

Отсоединяем провода от электродвигателя вентилятора.

Снимаем шланг 3 охлаждения коллектора с патрубка электродвигателя 5.

Отворачиваем гайки 6, снимите шайбы 7 и 8.

Снимаем электровентилятор и дистанционные втулки 9. Во избежание нарушения балансировки не допускается снимать колесо 4 вентилятора с вала электродвигателя 5.

Демонтаж заслонки рециркуляции выполняйте в следующем порядке:

Отверните гайки крепления воздухозаборника к щитку передка и снимите воздухозаборник.

Снимите горловину 16 воздухозаборника с водоотражательным щитком и уплотнителем.

Отверните шесть самонарезающих винтов и снимите верхнюю часть корпуса.

Разъедините верхнюю часть корпуса воздухозаборника, предварительно отсоединив крепежные скобы.

Сборку воздухозаборника отопителя и его установку выполняйте в обратной последовательности.

Обратите внимание на правильность установки уплотнителей кожухов вентилятора и воздухозаборника.

Снятие и разборку воздуховодов производите в следующем порядке:

Снимите панель приборов в сборе с воздуховодами. Гайки 7 (см. рис. 3) одновременно служат для крепления панели приборов и воздуховода обдува ветрового стекла.

Отверните болты 4 и снимите воздуховод обдува ветрового стекла.

Выньте сопла 14, поддев их отверткой с плоским шлицем.

Отверните по две гайки 11 и выверните по одному самонарезающему винту 8, которые крепят воздуховоды 10 (винт сверху) и 22 (винт снизу) к панели приборов.

Слегка покачивая, поочередно выньте каждый из воздуховодов из уплотнителей и из корпуса центрального воздуховода 23.

Отверните четыре гайки 11 крепления центрального воздуховода 23 и снимите его.

Установку указанных воздуховодов на панель приборов выполните в обратной последовательности, обратив особое внимание на правильное положение уплотнителей.

Рассмотрим все в картинках

Снимаем панель приборов (см. «Панель приборов УАЗ Патриот»).

Выворачиваем болты крепления воздуховода обдува ветрового стекла (рис. 5).

Воздуховод обдува ветрового стекла крепится к передней панели двумя болтами.

Снимаем воздуховод (рис. 7).

Отсоединяем колодки проводов от клемм дополнительного сопротивления электродвигателя отопителя.

Выворачиваем три винта крепления воздуховода к отопителю (рис. 9).

Выворачиваем два винта крепления к воздухозаборнику отопителя (рис. 10).

Выворачиваем одну гайку крепления к передней панели (рис. 11).

Снимаем воздуховод (рис. 12).

Ослабляем затяжку хомутов (рис. 13).

Отсоединяем шланги от патрубков радиатора отопителя (рис. 14).

Снимаем скобу крепления троса (рис. 15).

Выводим трос из зацепления с рычагом крана (рис. 16).

Отворачиваем по одной гайке крепления отопителя к передней панели с левой стороны (рис. 17).

Отворачиваем по одной гайке крепления отопителя к передней панели с правой стороны (рис. 18).

Выворачиваем винт крепления нижнего воздуховода к патрубку отопителя (рис. 19).

Снимаем отопитель в сборе с блоком управления.

Если радиатор отопителя снимать не требуется, то шланги можно и не отсоединять во избежание разгерметизации и попадания в систему охлаждения воздуха достаточно лишь снять отопитель, отведя радиатор в сторону.

Устанавливаем отопитель и все снятые детали в порядке, обратном снятию.
