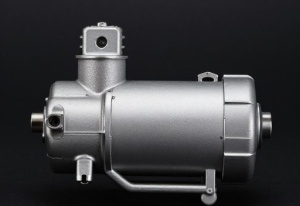

В автомобилях Нива 21213 и 21214 установлен стартер с возбуждением смешанного типа, с тяговым реле электромагнитного типа и двумя независимыми обмотками. В корпусе фиксируется четыре полюса, один из которых соединен параллельно, а остальные — последовательно. Кожух с крышкой стягивается с помощью пары болтов. Внутри расположен якорь с коллектором (последний имеет торцевой тип). Якорь крутится на впрессованных в крышки металлокерамических втулках.
Несмотря на видимую конструктивную сложность, ремонт стартера доступен даже новичкам. Главное — иметь под рукой необходимый инструмент, своевременно диагностировать неисправность и следовать инструкциям производителя. Ниже рассмотрим, какие неисправности стартера существуют, и как устранять проблемы.
Как распознать поломку?
В процессе эксплуатации возможны следующие проблемы: 1. После переводе ключа в замке зажигания автомобиль Нива не заводится, стартер не крутит. Причины проблемы:
- Разрядился источник питания машины.
- Окислены вывода на АКБ или клеммы подключаемых проводов.
- Плохо протянуты клеммы.
- Межвитковое замыкание или повреждение обмотки тягового реле.
- Вышло из строя включающее стартерного реле или имеет место обрыв питающего провода устройства.
- Отсутствие замыкания между «тридцатым» и «пятидесятым» контактом.
В описанных выше случаях производится замена или ремонт неисправного элемента, делается зачистка контактов.
2. При переводе ключа в замке зажигания реле работает, а стартер не крутит (на горячую или холодную). Причины:
- Разряжена или вышла из строя АКБ.
- Послаблен крепеж наконечников провода, объединяющего мотор с кузовной частью.
- Окислен «плюс» и (или) «минуса» на источнике питания, плохая протяжка.
- Подгорел коллектор, износились щетки.
- «Плюсовая» клемма щеткодержателя оказалась на «массе».
- В обмотках якоря и (или) статора имеет место обрыв.
В зависимости от неисправности производится замена или ремонт неисправной детали, зачистка контактов или устранение замыкания.
3. По факту подачи напряжения на стартер осуществляется многоразовое срабатывание реле с последующим отключением. Двигатель не крутит (проблема проявляется на горячую или на холодную).
Причины:
- Замыкание или обрыв обмотки реле.
- Разряд АКБ.
- Снижение напряжения на релейных контактах (происходит при окислении проводов).
4. После подачи напряжения якорь стартера крутится, а маховик двигателя — нет. Причины:
- Вышел из строя рычаг включения подводкового кольца муфты.
- Пробуксовка муфты.
5. Появляется странный звук при прокручивании якоря:
- Послаблен крепеж стартера или устройство закреплено с перекосом.
- Нарушена целостность шестеренок маховика или приводной шестерни.
- Износились втулки подшипников.
- Разболтан крепеж стартера.
6. Шестеренка зависает в фиксации с маховиком:
- Заедает рычаг, тяговое реле или муфта на шлицах.
- Поломался выключатель зажигания (в месте соединения контактов).
- Послаблены или вышли из строя пружинки тягового реле.
Ремонт видео:
Вне зависимости от того, крутит двигатель или нет, каждый из приведенных случаев требует ремонта или замены поврежденных узлов. Как делать эту работу, рассмотрим ниже.
Демонтаж
Снять и проверить стартер на Ниве самостоятельно — задача несложная. Времени это займёт не больше 30 минут, если действовать по инструкции. Вот какие инструменты надо будет подготовить:
- трещотку с удлинителем;
- гаечный или накидной ключ на 13;
- головку на 10.
Далее по инструкции:
- открыть капот машины;
- отсоединить всю проводку от конструкции стартера, используя трещотку с удлинителем и головку на 10;
- открутить болты крепления стартера к мотору накидным ключом — в зависимости от конструкции, устройство может держаться на 2-х или 3-х болтах;
- вытянуть стартер вправо и вверх.

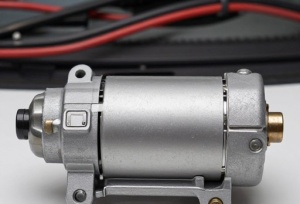

Замена или ремонт стартера
Алгоритм действий: Используйте ключ на «тринадцать» для послабления крепежа проводника, подключенного к тяговому реле. Отбрасывайте наконечник.
Чтобы проверить реле ВАЗ-2121 подводите напряжение 12 Вольт к выводу реле, а «-» подавайте на корпус. Подключайте измеритель сопротивления к контактам. Если реле целое, то якорь выдвигает обгонную муфту, а контакты замыкаются. В случае обнаружения неисправности детали делайте ее замену.
- Чтобы снять тяговое реле, скручивайте три винта с помощью шлицевой отвертки.
- Вытягивайте из кожуха устройства шток с пружинкой, а новое тяговое реле ставьте по обратному алгоритму.
Если неисправность не устранена, продолжайте ремонт:
- Берите крестообразную отвертку и скручивайте пару винтов, после чего демонтируйте кожух.
- Чтобы проверить целостность щеток, скручивайте крепежный винт контактного проводника, а далее отверткой отжимайте пружинку. Далее остается снять щетку.
- Аналогичным способом доставайте остальные три щетки производите их осмотр. Если хотя бы одна из щеток имеет высоту до 1,2 сантиметров, то обязательна ее замена (дальнейшее применение детали не рекомендуется).
- Подключайте мультиметр к обмоткам стартера (поочередно) и проверяйте их на факт замыкания. Задача — убедиться в отсутствии КЗ меж витками и на корпус.
- С помощью отвертки поднимайте кольцо стопорения, демонтируйте шайбу с вала и с помощью ключом на «десять» скручивайте пару стяжных болтов.
- Разделяйте элементы стартера и доставайте изоляционные трубки.
- Осматривайте внешний вид обмоток и коллектора. Следы обгорания коллектора убирайте с помощью шкурки. Если эта часть сильно износилась или обуглилась, то ремонт бесполезен — устройство меняется. Задиры устраняйте с помощью мелкозернистой шкурки, после чего полируйте изделие.
- Используйте мультиметр для проверки якоря на факт КЗ. При обнаружении проблемы меняйте узел.
- Доставайте из приводной крышки уплотнитель из резины и демонтируйте шайбу для регулировки якоря.
- Снимайте шплинт рычажной оси и выбирайте последнюю. Далее требуется снять якорь вместе с приводом.
- Поддевайте приводной рычаг отвертки и демонтируйте его.
- Проверьте шестеренку автомобиля — она должна с легкостью прокручиваться влево и вправо. Также производите осмотр на факт забоин и сколов. Если шестеренка износилась или же муфта вышла из строя, то ремонт производить бесполезно — меняйте узел в сборе.
- Опирайте вал о деревянный брус и выбивайте ограничивающее кольцо.
- Поддевайте отверткой кольцо и демонтируйте его.
- Снимайте ограничительное колечко и обгонную муфту в комплексе с шестеренкой.
- Собирайте стартер по обратному алгоритму.
