ДИАГНОСТИКА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ЕВРО-2 НИВА ШЕВРОЛЕ

Поставил тебе бортовой компьютер и понадобились коды ошибок на шевроле ниву. В книге кодов не нашел. Можно смотреть с телефона.

Самодиагностика ошибок

Если нет бортового компьютера, то можно прочитать коды ошибок при помощи самодиагностики. Для этого нужно нажать на кнопку одометра и включить зажигание. Стрелка спидометра начнет подниматься в верх, нажав повторно на экране появится информация о прошивке, а нажав еще раз появятся все имеющиеся ошибки.

Контроллер BOSCH M7.9.7 (евро-2, евро-3)

Таблица (список) кодов ошибок:

Диагностика автомобилей

Диагностика двигателя и других систем и агрегатов в Chevrolet Niva, Cobalt, Lacetti, Lanos, Captiva, Cruze, Aveo 2004, 2005, 2010, 2012 и другого года выпуска позволяет своевременно определить неисправность. Благодаря этому автовладелец может предотвратить более серьезную поломку. Сами ошибки при диагностике ноутбуком или на табло VDO, или другой заводской приборной панели будут отличаться.
При самодиагностике на бортовом компьютере Штат на панели приборов на ВАЗ 2123 или Шевроле Тахо, Орландо, Блейзер, Ланос, Нива, Лачетти, Круз, Каптива, Эпика, Авео в кузове T250 и T300 неисправности выводятся в двузначном виде. Вместо комбинаций на дисплее могут появляться сообщения, предупреждающие автомобилистов.

Нажатие на кнопку одометра на приборной панели

Проверять появление ошибок в Шевроле можно двумя способами — методом самодиагностики либо с помощью дополнительного оборудования или компьютера. Для того чтобы наличие неисправностей протестировал бортовой компьютер, надо зажать кнопку на одометре для сброса суточного пробега и повернуть ключ в замке зажигания.

Какие коды могут появиться на Шевроле Нива после самодиагностики:

1 — некорректно работает микропроцессор;
2 — зафиксирован обрыв в электроцепи контроллера уровня горючего в баке;
4 — повышенный уровень напряжения в бортовой сети машины, составляющий более 16 вольт, требуется диагностика аккумулятора и генераторного устройства;
8 — напряжение в электросети Шевроле пониженное, выполняются те же действия по проверке;
12 — некорректно функционирует контрольный индикатор;
13 — блок управления не получает сигнал с лямбда-зонда;
14 — на ЭБУ поступил сигнал о перегреве охлаждающей жидкости, это может привести к закипанию мотора;
15 — рабочая температура антифриза в охладительной системе слишком низкая;
19 — на ЭБУ поступил сигнал о неправильной работе коленчатого вала, советуем выполнить тестирование контроллера;
21-22 — дроссельная заслонка находится в неправильном положении;
23-25 — температура всасываемого воздуха не соответствует норме;
24 — на приборную панель не поступает импульс о скорости движения машины;
27-28 — блок управления сообщает о нарушениях уровня выхлопных газов;
33-34 — ЭБУ получает неверные данные о расходе воздуха;
35 — силовой агрегат некорректно работает на холостых оборотах;
41 — с контроллера фаз или датчика распредвала поступает некорректный сигнал;
42 — ЭБУ сообщает о проблемах в работе зажигания;
43 — некорректный импульс с датчика детонации;
44-45 — некорректный состав горючей смеси;
49 — ЭБУ фиксирует потерю вакуума;
51 — неисправности ПЗУ;
52 — ЭБУ зафиксировал ошибку ОЗУ;
53 — на управляющий модуль не поступает импульс с регулятора отработанных газов;
54 — не отвечает контроллер октан-корректора;
55 — на силовой агрегат слишком высокая нагрузка;
61 — кислородный контроллер выдает неверные показания.

Диагностика ошибок Шевроле Нива

Самым надежным способом выявить, что с машиной не так является диагностика электроприборов и оборудования. Процедура позволяет с точностью выявить поломки и быстро починить авто.

В автомобиле имеется два способа обнаружить проблему.

Самодиагностика ВАЗ 2123

Простейшая процедура предоставляет автомобилисту самостоятельно установить поврежденный участок и устранить поломку. Благодаря удачной прошивке бортового компьютера некоторые ошибки выводятся на штатный дисплей. При этом, самостоятельно ничего не происходит – потребуется выполнить несколько действий вручную:

заглушить двигатель и выключить зажигание;
найти на приборке клавишу сброса суточного пробега и нажать ее;
одновременно с этим провернуть ключ в личинке пуска;
если все сделано правильно, все индикаторы на приборке загорятся, а стрелки приборов сделают полный круг и вернутся на место;
при этом на встроенном дисплее отразится версия прошивки бортового компьютера;
следующее нажатие на клавишу выведет на экран ошибку сети.

Как проводится самодиагностика

Большинство автолюбителей предпочитают регулярно ездить на компьютерную диагностику своего транспорта. Если у вас нет возможности посетить сервисный центр или нет сканера для проверки автомобиля, то можно поступить иначе – запустить диагностическую программу бортового компьютера. Для этого нужно сделать следующее:

Нажмите на кнопку сброса суточного пробега на одометре и одновременно с этим поверните ключ в замке зажигания.
Если вы все сделали правильно, стрелки спидометра и датчиков начнут двигаться по шкалам.
Нажмите на кнопку сброса снова. На дисплее высветится текущая версия прошивки бортового компьютера. После этого вам нужно повторить действие с кнопкой сброса, чтобы БК отобразил, имеются ли ошибки в системе. Если они присутствуют, их номера будут выведены на дисплей.

Эта диагностика не отнимет у вас много времени, вы сможете быстро проверить систему Нивы Шевроле. Если на дисплее появилась цифра 8, то не стоит расстраиваться – эта ошибка с номером 8 в большинстве случаев не страшна, вам нужно лишь проверить отдельные узлы автомобиля.

Мало кто знает, что на Ниве Шевроле есть функция самодиагностики, выдающая основные коды ошибок, по которым можно быстро найти и устранить неполадки работы автомобиля. Самостоятельно выполнить эту процедуру несложно, достаточно одновременно плотно зажать кнопку одометра и включить зажигание. Стрелки на спидометре поползут вверх, после повторного нажатия высветится информационное сообщение о версии прошивки, а при следующем – на мониторе появятся все коды ошибок, естественно, если в автомобиле существуют неисправности.

Самодиагностика

Не вдаваясь в подробности работы всей электроники, отметим, что за функционированием всех систем автомобиля «следит» электронный блок управления (ЭБУ).

Информацию он получает от многочисленных датчиков. Как и любой компьютер, ЭБУ требует программного обеспечения, которое называется прошивкой. Эта прошивка способна анализировать показатели, полученные с датчиков, сопоставлять их с нормальными параметрами, выявлять ошибки и хранить эти ошибки в памяти.

Проведение самодиагностики

В автомобиле Шевроле Нива, как и в некоторых других автомобилях семейства ВАЗ, некоторые параметры могут выводиться на приборную панель VDO. Ее часто называют встроенным бортовым компьютером.

Запуск тестирования производится предварительным нажатием на кнопку сброса суточного пробега и одновременным поворотом ключа зажигания.

Все стрелки приборов приходят в движение, что говорит о начале процесса тестирования. Однократное нажатие на ту же кнопку приведет к тому, что на дисплее высветится версия прошивки, а повторное нажатие даст нам показание, которое называется код ошибки.

Коды панели нельзя путать с кодами ЭБУ, которые диагностируются внешними устройствами.

Работу бортового компьютера нельзя назвать безупречной, так как многие ошибки возникают в результате сбоя ПО. Приходится производить сброс ошибок удерживанием кнопки сброса суточного пробега в режиме тестирования. Данный способ диагностики не совсем удобен по той причине, что код ошибки может являться результатом суммы двух кодов одновременно (10=8+2).

Расшифровка кодов

Теперь предлагаем ознакомиться с расшифровкой комбинаций. Почему могут возникать ошибки и как произвести их устранение, можно узнать только в результате диагностики.

Канал elm327 опубликовал ролик, в котором показана процедура диагностики Нивы Шевроле с применением специального адаптера и мобильного телефона на базе Андроид.

Частые ошибки

Сначала рассмотрим расшифровку часто появляющихся проблем, которые встречаются в Шевроле Авео в кузове T250, T300, Нива и других моделях.

Ошибка	Расшифровка
p1396	Код р1396 — ошибка в работе системы АБС. Если в модели Orlando, Niva, Lacetti или другого Шевроле появляется этот код, автовладельцу нужно тестировать работоспособность самого блока, а также контроллера неровной дороги. Часто причина 1396 заключается в вышедшем из строя датчике, повреждении, окислении или загрязнении его контактов. Проблему можно попытаться решить путем демонтажа и очистки разъема
p0661	Автовладельцу сообщается о неполадках в работе соленоида или повреждении электроцепи. Нужно выполнить детальную проверку
p0404	На бортовой компьютер поступило сообщение о нарушениях в функционировании систему рециркуляции выхлопных газов. Часто причина связана с поломкой контроллера, поэтому надо произвести диагностику и замену датчика
p1628	Код ошибки 1628 говорит о неполадках в функционировании устройства блокировки. Нужно протестировать работу иммобилайзера. Если не уделить внимание диагностике и проверке этой ошибки, то со временем иммобилайзер может заблокировать работу двигателя и в результате его запуск будет невозможен. Можно попробовать отключить и активировать иммобилайзер или перепрограммировать его чип
p1661	Не работает лампа Check Engine. Надо проверить работоспособность светового индикатора в приборной панели. Часто решить проблему, если лампочка рабочая, позволяет сброс ошибки

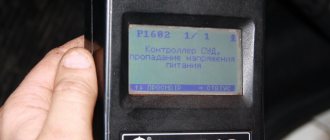

p1602	Ошибка 1602 дословно расшифровывается как пропадание напряжения в бортовой сети. Причины могут быть разные. Если автомобиль заводится и двигатель работает нормально, неисправность может заключаться в повреждении или плохом контакте одного из штекеров блока управления, плохой пропайке его компонентов. Возможно, это «глюк» прошивки или не срабатывает какое-то реле. Найти причину сможет квалифицированные электрик
136	Значение этого кода может быть разным для различных моделей Шевроле. В автомобилях Орландо эта ошибка означает неисправность второго лямбда-зонда или повреждение проводки. В моделях Круз код сообщает о необходимости проведения диагностики парковочного радара. Возможно, просто засорились сенсорные датчики парктроника

Двигатель

Рассмотрим неисправности, встречающиеся в работе силовых агрегатов.

Ошибка	Расшифровка
p0013	Произошел обрыв в цепи между устройствами коленвала и распредвала. Требуется произвести регулировку валов
p0171, p0172	На блок управления поступил сигнал о некорректном функционировании системы регулировки подачи горючего. Объем топливовоздушной смеси в силовом агрегате пониженный ли повышенный. Надо выявить причину
p0201, p0262	Неисправности, связанные с работой форсунки цилиндра 1
p0202, p0265	Неполадки, связанные с функционированием форсунки цилиндра 2
p0203, p0268	Форсунка цилиндра 4 нуждается в диагностике
p0204, p0271	Требуется проверка форсунки цилиндра 4

Компьютерная диагностика

Наиболее полная диагностика возможна при наличии компьютера или ноутбука. Для того, чтобы воспользоваться этим способом необходимо приобрести адаптер. Этот адаптер выполняет сразу две функции. Он является переходником от порта К-line к пору USB или к порту COM. Также он выполняет роль дешифратора, что позволяет передавать сигналы от ЭБУ в ПК. Еще потребуется на ноутбук установить соответствующий софт. Бесплатных версий в интернете очень много. Есть универсальные программы, а также программы, написанные для конкретного автомобиля. После соединения с компьютером потребуется включить зажигание и запустить программу. Соединение произойдет автоматически.

Интерфейс компьютерной программы очень удобен и позволяет интуитивно ориентироваться даже неопытному пользователю. Весь функционал можно поделить на несколько разделов. Это параметры, ошибки и настройки. Если первые два раздела являются информационными, то с помощью третьего раздела можно управлять системами автомобиля.

Постоянно горит Check Engine проверил это ошибка №8. — если появляется 8, то в бортсети — пониженное напряжение питания (ниже 8 В); Я её сбрасываю снятие аккумулятора на длительный срок, но она появляется через какое то время. Напряжение в сети держится 13,5 — 14В . Аккумулятору 2 года. Что делать, как погасить ошибку?

Что означает ошибка 8

В таблице для расшифровки кодов ошибок бортового компьютера ошибка номер 8 означает, что в электросети вашего Шевроле низкое напряжение. Для ее устранения нужно сделать следующее:

проверить состояние заряда аккумулятора;
диагностировать и по необходимости отремонтировать генератор.

Если вы считаете, что сообщение об ошибке бортовой компьютер выдал не из-за неполадки, то можно проверить его показания. Для этого на 10 минут снимите минусовую клемму с аккумулятора, а затем снова включите его в сеть. Если неполадок нет, то ошибка с приборной панели пропадет.

Таблица: причины загорания индикатора check engine и предлагаемые действия

Когда и в каких случаях горит «чек»	Возможные причины	Предлагаемые действия
При движении, при разгоне	Резкий разгон, неисправный воздушный фильтр	Заменить фильтр, разгоняться плавнее
При мигании индикатора троит двигатель	Топливо в одном из цилиндров сгорает не полностью, бензин либо догорает в выхлопной трубе, либо сразу попадает в катализатор	Заменить свечи, проверить катушку и бронепровода, проверить метки ГРМ
После заправки	Низкое качество топлива	Сменить АЗС
При включении зажигания	Нормальная реакция автомобиля	Ничего делать не следует
После мойки машины, двигателя, после дождя	На проводку Check engine попала вода	Обработать WD40, просушить, почистить контакты
На холодном двигателе	Неисправен датчик детонации	Заменить
На горячем двигателе	Неисправен датчик распредвала	Заменить
На высоких оборотах	Пропуск катушек зажигания или неисправность датчика коленвала	Заменить катушку или датчик
На холостых оборотах	Неисправность датчика дроссельной заслонки	Заменить
После замены свечей	«Бедная» горючая смесь	Сменить октановое число бензина на более высокое
После замены воздушного фильтра	Стало больше поступать воздуха, изменился состав выхлопа, среагировал лямбда-зонд	Заглушить двигатель, снова запустить
После замены ремнягазораспределительного механизма	Соскочила клемма с какого-либо датчика, скорее всего, д. воздушного шланга	Проверить клеммы
После установки газобаллонного оборудования	Некорректно сделана эмуляция бензофорсунки	Настроить
После установки сигнализации	В турботаймер подключена только одна линия питания, на второй висит датчик температуры, педали тормоза и датчик массового расхода воздуха	Обнулить Check engine, подключить обе линии
После замены топливного фильтра	Установлен фильтр с маленьким давлением	Заменить фильтр
При одновременном увеличении расхода топлива	Чересчур долгая езда, прогревание кислородника или некачественное топливо	Заправиться качественным топливом, дать машине отдохнуть
При длительных подъёмах	Износ ремня ГРМ, неисправность датчиков	Проверить и заменить
После замены модуля зажигания	Проблемы подключения модуля	Снять и снова одеть плюсовую клемму с аккумулятора
При минусовой температуре	Неисправность датчика положения дроссельной заслонки или отсоединение его фишки	Заменить устройство или установить фишку на место
При нажатии на педаль акселератора	Забился воздушный фильтр	Прочистить или заменить фильтр

А еще интересно: Коробка передач нива шевроле схема видео

Диагностика и коды неисправностей ЭСУД Нива Шевроле с контроллером МЕ17.9.71

О наличии неисправности система бортовой диагностики сигнализирует включением сигнализатора

Затем система бортовой диагностики должна обеспечить при помощи специального оборудования получение диагностической информации, хранящейся в памяти контроллера.

Для этого в системе управления двигателем организован последовательный канал передачи информации, в состав которого входят контроллер ЭСУД, стандартизованная колодка для подключения диагностического прибора (рис. 1) и соединяющий их провод (К-линия). Помимо колодки стандартизованы также протокол передачи информации и формат передаваемых сообщений.

Основным компонентом системы бортовой диагностики является контроллер ЭСУД. Помимо своей главной задачи (управление процессами горения топливной смеси) он осуществляет самодиагностику.

При выполнении этой функции контроллер отслеживает сигналы различных датчиков и исполнительных механизмов ЭСУД. Эти сигналы сравниваются с контрольными значениями, хранящимися в памяти контроллера. Если какой-либо сигнал выходит за пределы контрольных значений, то контроллер оценивает это состояние как неисправность (например, напряжение на выходе датчика стало равным нулю — короткое замыкание на «массу»), формирует и записывает в память ошибок соответствующую диагностическую информацию, включает контрольную лампу (сигнализатор) индикации неисправностей, а также переходит на аварийные режимы работы ЭСУД.

1) Диагностика датчиков. Контроллер, отслеживая значение выходного сигнала датчика, определяет наличие или отсутствие неисправности.

2) Диагностика исполнительных механизмов ЭСУД (драйверная диагностика). Контроллер проверяет цепи управления на обрыв, замыкание на массу или источник питания.

3) Диагностика подсистем ЭСУД (функциональная диагностика).

В системе управления двигателем можно выделить несколько подсистем — зажигания, топливоподачи, поддержания оборотов холостого хода, нейтрализации отработавших газов, улавливания паров бензина и т.д.

Функциональная диагностика дает заключение о качестве их работы. В данном случае система следит уже не за отдельно взятыми датчиками или исполнительными механизмами, а за параметрами, которые характеризуют работу всей подсистемы в целом.

Например, о качестве работы подсистемы зажигания можно судить по наличию пропусков воспламенения в камерах сгорания двигателя. Параметры адаптации топливоподачи дают информацию о состоянии подсистемы топливоподачи. К каждой из подсистем предъявляются свои требования по величине предельно допустимых отклонений ее параметров от средних значений.

Сигнализатор неисправностей на автомобилях Шевроле-Нива находится в комбинации приборов.

Включение сигнализатора говорит о том, что бортовая система диагностики обнаружила неисправность ЭСУД и дальнейшее движение автомобиля происходит в аварийном режиме.

Мигание сигнализатора свидетельствует о наличии неисправности, которая может привести к серьезным повреждениям элементов ЭСУД (например, пропуски воспламенения способны повредить каталитический нейтрализатор).

При включении зажигания сигнализатор должен загореться — таким образом ЭСУД проверяет исправность сигнализатора и цепи его управления. После запуска двигателя сигнализатор должен погаснуть, если в памяти контроллера отсутствуют условия для его включения.

Для защиты от случайных, кратковременно проявляющихся ошибок, которые могут быть вызваны потерей контакта в электрических соединителях или нестабильной работой двигателя, сигнализатор включается через определенный промежуток времени после обнаружения неисправности ЭСУД. В течение этого промежутка система бортовой диагностики проверяет наличие неисправности.

После устранения причин неисправности сигнализатор будет выключен через определенное время задержки, в течение которого неисправность не проявляется, и при условии, что в памяти контроллера отсутствуют другие коды неисправностей, требующие включения сигнализатора.

Коды ошибок Нива Шевроле: расшифровка и описание значений

Популярная модель российского производства сильно распространена на территории стран СНГ по причине оптимальной стоимости и повышенной проходимости, что критически важно в условиях отечественной эксплуатации. Автомобилисты покупают машины для поездок по бездорожью и небольшим городам, где качество дорог оставляет желать лучшего.

К минусам автомобиля относится слабая проводка – при увеличении нагрузки до расчетного предела, бортовые электронные системы нередко дают сбой, что становится причиной появления программных сбоев. Коды ошибок Шеви Нива появляются на дисплее приборки или обнаруживаются при помощи специального оборудования, но общим является то, что все они показывают на неисправность определенного узла.

Какие неполадки могут скрываться в генераторе Нивы Шевроле

Если вы уверены в том, что аккумуляторная батарея исправна и выдает достаточное напряжение, то необходимо продиагностировать генератор. Он является одним из слабых мест Нивы Шевроле. В процессе его диагностики могут быть обнаружены неисправности:

износ шкива или его повреждение;
износ токосъемных щеток;
выход из строя выпрямителя;
выход из строя регулятора напряжения;
разрушение или износ подшипника;
повреждены провода;
износ коллектора.

До демонтажа можно проверить генератор, обратив внимание на свет фар и другие признаки. Неисправность присутствует в следующих ситуациях:

фары горят более тускло, чем обычно;
во время работы двигателя на приборной панели горит или мигает лампа разряда АКБ;
при увеличении оборотов двигателя яркость фар меняется;
самопроизвольное отключение магнитолы;
быстрый разряд аккумулятора.

Если у вас появились эти проблемы, то необходимо заменить генератор или его части. Приведем примеры, как поставить новые щетки на этот узел или заменить его целиком.

Видео «Сброс ошибки подушек безопасности»

Если в работе тех или иных систем обнаружены неисправности, то первое, что надо делать — исправить их. Если после ремонта коды остались в памяти и не исчезли, то их можно устранить самостоятельно.

Есть несколько вариантов сброса ошибок:

Удалите коды путем отсоединения клемм аккумуляторной батареи. Откройте капот и ослабьте болты на зажимах, после чего отсоедините «крокодилы». Подождите около одной минуты, затем подключите «крокодилы» на место.
С использованием бортового компьютера. Для этого в устройстве предусмотрена специальная функция. Для удаления кода следует зайти в раздел «ошибки» в основном меню, после чего нажать на среднюю клавишу на панели. Вы услышите звуковой сигнал, а на дисплее компьютера появятся прочерки. Если они есть, то ошибки успешно удалены из памяти.
Обнуление можно произвести с помощью кнопки одометра. Надо зажать ее на пять секунд. Пройдет около 15 сек, после чего на дисплее появятся цифры. Об ошибках при самодиагностике мы писали вначале статьи, если же на дисплее появляется цифра 0, то неполадки в работе датчиков, двигателя и других систем в авто отсутствуют.

Если диагностика автомобиля Шевроле выполнялась с помощью программы Chevrolet Explorer, то удалить информацию о неисправностях можно через утилиту.

Помимо этого, есть другие варианты обнуления кодов:

Отключить от питания аккумулятор. Для этого необходимо открыть моторный отсек и гаечным ключом ослабить фиксацию гаек на клеммных зажимах. Затем они отсоединяются. Подключение выполняется через одну минуту.
Обнуление информации об ошибках возможно через бортовой компьютер автомобиля. В данном устройстве имеется соответствующая опция для выполнения этой задачи. Необходимо перейти в раздел ошибок в главном меню компьютера, а затем кликнуть по средней кнопке на панели. В подтверждение устройство издаст звуковой сигнал, а на экране отобразятся прочерки, означающие удаление информации о неисправностях из памяти.
Обнуление кодов можно осуществить с использованием кнопки на одометре, она зажимается на пять секунд, а затем отпускается. Через 15 сек на дисплее должны появиться цифры. Если загорелся 0, то это говорит о том, что проблем в работе систем не обнаружено.

Пользователь Alex Moss рассказал о самостоятельном обнулении Airbag неисправности на примере автомобиля Шевроле Эпика.

Загрузка …

Замена щеток или самого генератора

Токосъемные щетки изнашиваются чаще всего, поэтому приведем описание, как выполнить эту работу:

Уберите минусовую клемму с аккумулятора и отсоедините провода, ведущие от кожуха генератора.
Снимите с наконечников плюсовой колодки проводов защитный колпак. Открутите гайку, которая крепит колодку к блоку генератора.
Отсоедините пружинные фиксаторы и снимите черный кожух из пластика.
Открутите крестовой отверткой крепления регулятора напряжения. Достаньте его вместе со щетками.
Отключите от него провода. Снимите узел вместе с планкой крепления, скиньте ремень.
Освободите генератор от кронштейна, открутив все болты крепления.

Дальнейший план действий зависит от того, что вы будете менять. Если щетки сильно изношены, то нужно их заменить. Если визуально токосъемники целые, то причина может быть в других частях генератора. В большинстве случаев автолюбители просто меняют его целиком.
