Как выставить зажигание на ваз 2114


Системы зажигания 8-клапанной инжекторной ВАЗ-2114

Определить тип зажигания можно, заглянув под капот:

  1. Если вы нашли возле «сердца» своего автомобиля прерыватель (аналог трамблёра устанавливаемого на контактных системах), значит ваша машина относится к первой серии, а зажигание ВАЗ 2114 инжектор на ней бесконтактное, основанное на узле прерывателя-распределителя. Зажигание в таких системах выставляется путем поградусного проворачивания распределителя, а результаты работ зависят от имеющегося у исполнителя опыта и наличия специального оборудования. Так, с помощью стробоскопа систему можно отладить точно так, как того желает владелец автомобиля.
  2. Если же данной детали нет, значит ваше авто относится к представителям десяточного семейства, комплектуемого электронной системой зажигания. Выставить такую вручную невозможно, а ее работа полностью контролируется ЭБУ. При этом она не является полностью не регулируемой, ведь при помощи подключения к бортовому компьютеру часть ее параметров можно перенастроить на свой вкус, но специалистов способных это сделать правильно единицы.

ВАЖНО! Электронная система в ВАЗ 2114 создана так, чтобы владельцу не пришлось ее обслуживать, поэтому если вы не планируете участвовать в гоночных соревнованиях на своем автомобиле, в программное обеспечение лучше не лезть.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

  1. Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
  2. Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
  3. Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

6.2.2 Регулировка момента зажигания

Регулировка момента зажигания

Хотя момент зажигания регулируется автоматически, его можно также отрегулировать вручную. Подготовительные работы такие же как при регулировке холостого хода для соответствующего двигателя. Зажигание регулируется, когда двигатель работает на холостом ходу. Для различных двигателей необходимы различные работы.

Инжекторные двигатели

Положение отдельных элементов системы впрыска топлива и системы зажигания в двигательном отсеке автомобиля с двигателем SR20DE

1 — адсорбер 2 — клапан дополнительного воздуха 3 — вентили впрыска 4 — регулятор давления топлива 5 — датчик положения дроссельной заслонки 6 — топливный фильтр 7 — клапан переключения, регулировка холостого хода 8 — датчик температуры охлаждающей жидкости 9 — регулятор воздуха 10 — резистор 11 — транзистор 12 — катушка зажигания 13 — датчик угла поворота коленвала 14 — измеритель потока воздуха

Перед проверкой и регулировкой должны быть выполнены определенные условия, чтобы получить точные результаты, т. е. упомянутые в Главе Текущий уход и обслуживание детали или системы должны быть соответственно проверены и отрегулированы. Число оборотов холостого хода должно соответствовать требуемому значению.

После прогрева двигателя и подключения тахометра и стробоскопа проделайте следующие работы:

Карбюраторный двигатель

На автомобилях с карбюраторными двигателями работы различаются в зависимости от того, установлен катализатор или нет.

С катализатором

Прежде чем можно будет проверить момент зажигания должны быть выполнены приведенные в Главе Текущий уход и обслуживание условия.

ПОРЯДОК ВЫПОЛНЕНИЯ

Без катализатора

На двигателе без катализатора регулировка несколько сложнее, так как, в зависимости от установленного распределителя, вакуумный шланг должен быть или отсоединен от карбюратора и закрыт, или остается подключен. Для затыкания шланга вставьте в его конец болт подходящего диаметра. Более точные указания даны в Спецификациях в начале Главы. Согласно им момент зажигания имеет разные значения. В противном случае регулировка осуществляется способом, описанным для катализаторных моделей.

ПОРЯДОК ВЫПОЛНЕНИЯ

Подготавливаемся к регулировке зажигания

Чтобы правильно выставить угол опережения зажигания ВАЗ 2114 и произвести отладку необходимо подготовится. Описанный ниже метод не потребует от владельца акробатической прыти и вполне исполним как в неудобной и тесной обстановке гаража так и при наличии у автолюбителя животика.

ВАЖНО! Основательная подготовка всегда в разы ускоряет процесс технических работ, вне зависимости от того, что именно придется чинить.

Подготовка к отладке меток зажигания производится следующим образом:

  1. Автомобиль устанавливается на ровную поверхность и ставится на ручник.
  2. Вторым этапом необходимо снять переднее правое колесо, что впоследствии позволит получить доступ к самому газораспределительному механизму, что ускорит работу, сделает ее удобной и легкой, для этого: а. откручиваем крепления нашего колеса и ставим противооткатный башмак под диагонально противоположенное колесо (заднее левое); б. поднимаем машину домкратом, скручиваем крепления колеса полностью и снимаем его.
  3. В завершение нам необходимо снять брызговик ремня ГРМ (если он конечно есть). Кстати, можно снимать его не целиком, а лишь открутить два нижних крепления, тогда его можно будет отодвинуть не повредив.

Как правильно выставить зажигание

Выставление меток на инжекторном двигателе корректирует не только угол опережения зажигания, но и согласовывает работу газораспределительного механизма и системы впрыска.

Поэтому правильно выставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровной площадке и затяжке ручника. Можно воспользоваться несколькими методиками, но мы предложим одну из оптимальных, без особых акробатических трюков, которые не особо желательны, тем более в зимнее время.

Работа проводится в следующем порядке:

  1. Для удобства выполнения работы рекомендуется снять правое переднее колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так можно выставить метки точнее и быстрее. Кроме этого предварительно нужно снять пластиковый кожух приводного ремня ГРМ из-под капота.

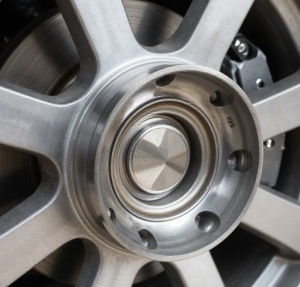

Сняли колесо и пластиковую защиту

Ослабление или демонтаж ремня привода ГРМ на ВАЗ-2114 (8 клапанов)

  1. Перед тем как выставить зажигание по меткам или заменить ремень привода ГРМ, необходимо ослабить или же вовсе снять ремень привода генератора. Если ремень привода ГРМ в норме, то менять его не нужно, тогда отпадает необходимость в демонтаже и генераторного ремня.
  2. Чтобы точно выставить и проверить положение коленвала, необходимо снять сам шкив привода генератора. Это делается головкой на 19. Если с первого раза не получится, можно упереть вороток в нижний рычаг передней подвески, и прокрутить коленвал стартером. Болт сорвётся обязательно.

  3. Теперь нужно ослабить ролик натяжения ремня привода ГРМ. Делаем это при помощи обычного рожкового ключа на 13.
  4. Контролируем положение шестерни привода распредвала. На ней есть метка, которая должна соответствовать метке на щитке механизма привода ГРМ. Подводим шестерню к метке.

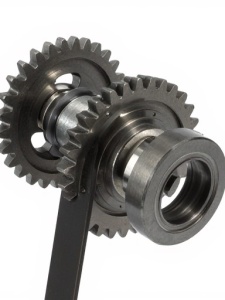

  5. Проверяем нижнюю метку на коленвале, точнее, на шестерне, которая жёстко зафиксирована на нем. Метка на шестерне должна совпасть с меткой в верхней части прилива блока цилиндров.

Проверка выставленного зажигания

  1. Проверяем соответствие метки на маховике с меткой на картере коробки передач. Для этого снимаем лючок в КПП, должна быть видна метка на маховике, которая в таком положении вала обязана совпадать с меткой на картере.

Читать дальше: Катушка зажигания ниссан санни qg15

Сверка меток на лючке

Ремень одет и натянут

Метки и непосредственная регулировка

Когда подготовка завершена и авто готово к работе с ним можно начинать выставлять метки зажигания ВАЗ 2114. Задача процедуры проверить синхронность работы системы (корреляцию распредвала, коленвала и момента впрыска), с некоторыми нюансами для электронной системы.

Для электронных систем зажигания существует небольшой нюанс – необходимость проверить расстояние от задающего диска до датчика. В норме данная дистанция не должна превышать 0,7 мм, но и не быть меньше 0,5 мм. Для проверки можно использовать щуп для клапанов.

Дальнейшая процедура для электронной системы зажигания выглядит следующим образом:

  1. Заглядываем в лючок меток и совмещаем метку картера КПП с меткой маховика путем проворачивания коленвала.
  1. Находим метку на шкиве масляного насоса и и добиваемся ее совпадения с приливом блока цилиндров.
  1. Совмещаем метку шкива распредвала с приливом головки.
  1. Работа закончена, для контроля правильности настройки проверьте совпадение пропуска на диске с приливом блока цилиндров, а двадцатого зубца с датчиком положения коленвала. Если все совпадает — вы успешно справились с задачей.

Метки ГРМ (газораспределительного механизма) двигателя 21083 (2108, 21081)


Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.
При их совмещении распределительный вал и коленчатый вал становятся в такое положение, при котором поршни первого и четвертого цилиндров двигателя находятся в верхней мертвой точке.

Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.

Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099

Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ
Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя

На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.

Метка на маховике и метка-треугольный вырез шкалы углов опережения зажигания

Метка на маховике представляет собой длинную неглубокую поперечную риску. При наличии загрязнений на маховике она может быть не видна. Чтобы ее обнаружить нужно постепенно поворачивать маховик и протирать его поверхность тряпкой смоченной в растворителе.

Схема: установочные метки привода ГРМ автомобилей ВАЗ 2108, 2109, 21099 с двигателями 21083, 21081, 2108

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQ

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Вторая Самара стала первой машиной среди ВАЗовских переднеприводников с инжекторной системой питания изначально. Первые экземпляры ВАЗ-2114 ещё выходили в продажу с восьмерочным инжекторным мотором и бесконтактной системой зажигания, а следующие двигатели — уже имели полностью электронную систему при тех же 8 клапанах. Перед тем как выставить зажигание нужно узнать, какая система установлена на двигателе, чем мы сейчас и займёмся.

Системы зажигания 8-клапанной инжекторной ВАЗ-2114

Модуль системы зажигания

Вычислить какая стоит система зажигания на ВАЗ-2114 достаточно просто — если установлен прерыватель, аналог трамблёра контактной системы зажигания, это значит, что система бесконтактная, но с прерывателем-распределителем. В этом случае угол опережения зажигания выставляется проворачиванием распределителя на определённый градус. Точность регулировки зависит от опыта мастера, а также применяемого оборудования. Тем не менее такая система позволит гибко и точно выставит зажигание при помощи стробоскопа.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые устанавливали на вторые Самары и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Здесь нет никакого распределителя, поэтому регулировка угла опережения зажигания производится автоматически в реальном времени и исключительно средствами системы управления двигателем, электроникой. Система не требует обслуживания, а её схема представлена на фото ниже.

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

Кроме этого, датчик положения коленвала задаёт момент впрыска топлива, поэтому в первую очередь проконтролируем его состояние.

  1. Снимаем защитный кожух с привода газораспределительного механизма.

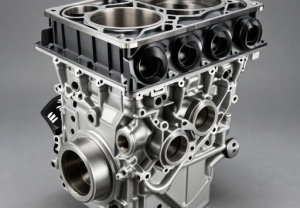

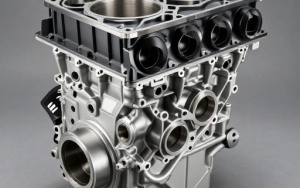

Снимаем защитный кожух ГРМ

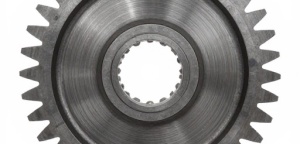

Схема поступления сигнала от датчика коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

Совмещаем метку на маховике с меткой на картере КПП

Контролируем совпадение меток на шкиве масляного насоса и прилива на блоке цилиндров

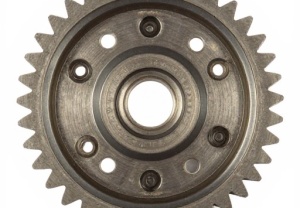

Контролируем совпадение меток на зубчатом шкиве привода распредвала и крышке ремня ГРМ

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Высоковольтные провода работают под напряжением порядка сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получить разряд даже с невысокой силой тока и таким напряжением едва ли будет полезно для здоровья и настроения. Поэтому работать желательно в прорезиненных перчатках и пользоваться инструментом с изолированными ручками.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр. Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка.

  1. Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.
  2. Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«.

Проверяем напряжение на клеммах С и В модуля зажигания

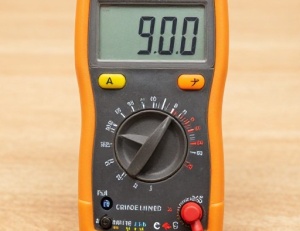

Проверка 2 и 4 контакта катушки зажигания мультиметром

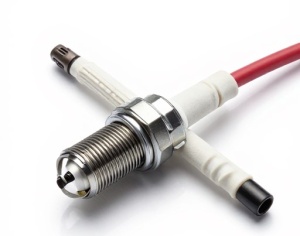

Проверяем провода высокого напряжения

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!

Приехал клиент со следующими жалобами: регулярно включается лампочка check engine после езды по трассе, причем это происходит без заметных на то причин, машина начинает сразу хуже ехать после включения лампы. По диагностическому адаптеру он определил, что имеются ошибки по пропускам воспламенения в одном из цилиндров. Двигатель у ВАЗ 2114 подтряхивает на холостом ходу уже давно, около года. Клиент немного смирился с этим и изначально вообще позвонил мне с просьбой перепрошить авто, но я перенаправил ход его мыслей на выполнение диагностики: шить неисправный авто нельзя.

Перед проведением диагностики всегда спрашиваю, что делалось хотя бы в ближайшие две-три недели с машиной. Иногда информация полученная в ходе таких расспросов может натолкнуть на правильные выводы при поиске неисправности.

Спектр работ, которые выполнялись над его автомобилем другими мастерами: менялись свечи, ВВ-провода не менялись (перекидывал с другого авто, не помогло), форсунки менялись около года назад, топливный насос менялся относительно недавно вместе с обоими фильтрами, так как ему на какой-то СТО после проверки давления сказали, что оно всего лишь 2.5 бара. Давление после проведенных работ нормализовалось. Менялся ремень ГРМ с помпой недавно из-за потекшей помпы. Была произведена регулировка клапанов месяца два назад. Он думал, что может из-за этого так трясти.

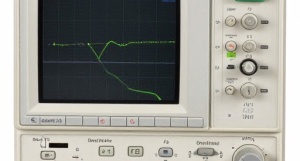

Подключил сканер для чтения сохраненных ошибок и анализа параметров:

По сканеру были ошибки по пропускам воспламенения в 1,2,3 цилиндрах. По выдаваемым сканером параметрам претензий к работе автомобиля никаких не имелось: расход воздуха, топливная коррекция, УОЗ и время впрыска находятся в норме.

Далее принял решение проверить искрообразование. Поскольку неисправность проявляется на ходу, то следовало проверять искру в том числе и с прогазовкой. Для этого в моем осциллографе реализован режим Мотор-тестера: на каждый ВВ-провод крепится индуктивный датчик, на провод 1-го цилиндра вешается датчик для получения синхроимпульса; всё это подключается к отдельному адаптеру, с которого идёт сигнал на оба канала осциллографа.

Проверка проводится на холостом ходу:

и с прогазовкой:


Как видим из вышеперечисленных осциллограмм, все параметры горения искры в норме в обоих режимах: нет никаких сбоев, время накопления, напряжение высоковольтного пробоя, время горения соответствует нормальным 0.6. 0.7 мс, затухающие колебания присутствуют.

Проверка давления топлива выявила первую неисправность: не держит давление клапан обратного слива. Давление достаточно быстро стравливалось: за 5-7 секунд до нулевого. Во время работы двигателя давление в норме, при резкой прогазовке не проседало и не подскакивало.

Проверка утечек воздуха дымогенератором не дала никаких результатов. Проверять стал лишь потому, что у него уже была такая проблема и ему проводили устранение этой неисправности.

После проверки систем, обслуживающих двигатель, всегда перехожу к оценке механического состояния.

В данном случае проводил её двумя методами: разрежения во впускном коллекторе и методом А. Шульгина, функционал которого реализован в моём осциллографе.

Выполнив все необходимые подключения, запустил двигатель (осциллограмма инвертирована, но это не отменяет её информативности):

На осциллограмме зелёными кружками отмечены места, где отчетливо видна проблема в 3-ем цилиндре: в нём не достигается достаточное разрежение. По другим цилиндрам осциллограмма тоже отличается от идеальной: сильные искривления заметны на 1-ом и 2-ом цилиндрах.

В качестве примера приведу эталонную осциллограмму, как должно выглядеть:

Диагностика методом А. Шульгина проводится следующим образом:

Сначала выполняются необходимые подключения: щуп первого канала вставляется в сигнальный пин разъема ДПКВ, массовый щуп вставляется во второй, массовый пин. На высоковольтный провод первого цилиндра устанавливаем инд. датчик, подключаем через адаптер ко второму каналу осциллографа.

1) запускаем двигатель, дожидаемся установившегося ХХ;

2) включаем осциллограф в режиме Cамописец;

3) плавно нажимаем на педаль газа, доводя обороты до 3000 об./мин;

4) отпускам педаль газа, дожидаемся ХХ;

5) резком жмём педаль газа до упора, дожидаемся 5500. 6000 об./мин.;

6) не отпуская педали газа выключаем зажигание, дожидаемся полной остановки двигателя;

7) отпускаем педаль, выключаем запись сигнала.

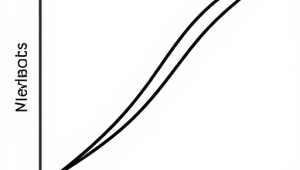

Запустил скрипт и увидел следующую картину:

Тест эффективности цилиндров выявил отставание третьего цилиндра на холостом ходу. Состояние механики при электронной педали газа оценить не так-то просто, но цель была просмотреть именно отставание какого-то из цилиндров. Это видно было даже по осциллограмме, снятой с ДПКВ.

В совокупности проведенные тесты говорят нам о том, что проблема кроется в механической части и необходим как минимум капитальный ремонт ГБЦ, о чем и было сообщено клиенту.

Курахтанов Игорь
© Легион-Автодата
Кострома, Малый переулок, 10 +7 режим работы 9-21 autodiagnostic44.ru

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого в работе двигателя будут появляться проблемы, что причиняет автовладельцу дискомфорт во время управления машиной. В этой статье мы постараемся разобраться, чем обусловлены пропуски зажигания ВАЗ 2114 и как решить такую проблему своими руками.

Выставить Зажигание На Ваз 2114 Инжектор 8

Как установить зажигание на ВАЗ 2114 инжектор (8 клапанов)?

Q: Как установлен двигатель зажигания? Свечи почернели, служба сообщила, что зажигание запаздывает, и они решают проблему, для этого нет никаких оснований, но, похоже, это может быть на теоретическом уровне.
Как стать черным 1. Новое начало. 5 мин., Стало темно. 4. Пройдено 20000, скручено. темно. Время зажигания устанавливается машиной автоматически один раз в секунду, и это (угол синхронизации) зависит от многих характеристик: частоты вращения коленчатого вала, нагрузки двигателя (массовый расход воздуха или положение дроссельной заслонки), температуры около. вода, наличие детонации. Итак, вот результаты: 1. Опишите внимательно, при каких обстоятельствах свечи становятся черными ?? 2. Сменить заправку (попробовать) 3. Сколько за день бега. 4. Конечно, позвоните в сервис и посмотрите, совпадает ли метка ремня ГРМ, возможно, она была неправильно установлена, другими словами, она поскользнулась (иногда, к сожалению, это происходит). Они застряли в другой службе, а не там, где они сказали о зажигании » с задержкой»самих себя.

Моментом воспламенения воздушно-топливной консистенции в камере сгорания является момент образования искры между электродами свечи зажигания. Установка момента зажигания. это возможность удерживать консистенцию в определенном положении поршня относительно ВМТ.

Выставить Зажигание На Ваз 2114 Инжектор 8

Свойства автоматического зажигания показаны на рисунке 1.

Как установить зажигание на инжектор ВАЗ 2114.

Поскольку легче перемещаться по коленчатому валу (шкив, маховик), воспаление в ВМТ (провод), ВМТ и ВМТ (задержка) обычно оценивается в угловых градусах вдоль коленчатого вала со знаком V ‘или b— »(рис. 5). ).

Шкала А возможна в люке карты сцепления другим способом на шкиве (рис. 5). В начале опасности (отметка ВМТ в соответствующих цилиндрах). на маховике, а во 2. штифт в крышке ГРМ (шкала на шкиве). Благодаря меньшему диаметру шкива по сравнению с маховиком, шкала может охватывать весь диапазон конфигурации угла крутящего момента.

Независимо от того, что машина включена, начните.

ВАЗ модуль зажигания 2114

. лучшее решение, чем традиционная катушка «катушка», которая была установлена ​​на «классический». Однако проверка этого элемента не должна быть трудной даже для начинающих автолюбителей.

READ Не Работает Датчик Температуры Peugeot 307

Клапаны форсунки 8: признаки неисправности модуля зажигания

В большинстве случаев лучше всего грешить на модуле в следующих ситуациях:

«плавать» просто; двигатель «удваивается», иными словами, слышно, что не работает одна из пар цилиндров: первая, четвертая, вторая, третья; во время ускорения совершаются тяговые погружения; Ошибка шахматного движка отображается.

Конечно, даже новенькие могут протестировать модуль зажигания ВАЗ 2114

Диагностика выполняется как неисправности модуля

Остановка на 100 или использование любительского диагностического оборудования (сканер ошибок, специальное приложение и компьютерный диагностический адаптер по Bluetooth), конечно же, также оказывается, что «корень зла» находится в модуле зажигания.

Что такое момент зажигания и на что он влияет

Время зажигания является важным параметром, который определяет, как работает система измерения зажигания. Здесь концепция подразумевает время, в течение которого система зажигания зажигает сжатую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент приложения импульса к свече перед относительной мертвой точкой в ​​градусах.

Все это связано с тем, что для сжигания рабочей консистенции в баллоне требуется несколько дней, поскольку скорость распространения фронта пламени составляет примерно 20-30 м / с. Если смесь зажигается в положении поршня в ВМТ (т.е. в верхней мертвой точке), то ее сгорание происходит во время расширения, также частично на выходе. В результате на поршень не будет оказываться эффективное давление. Поэтому момент зажигания, что хорошо, выбирается так, чтобы давление сгорело газа.

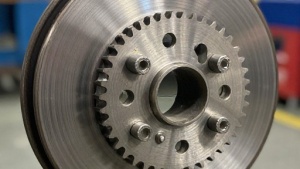

Метки зажигания форсунок. Замена ремня ГРМ на 8 кл. Зазор между ДПКВ и шкивом зажигания.

Сломался ремень ГРМ ВАЗ 2114

. Вы можете заменить ремень ГРМ самостоятельно, в этом нет ничего сложного. Как заменить.

Объектом изменения являются ВАЗ 2108, 2109 или 21099 с модификацией 21083 карбюраторного двигателя. Основная цель. преобразовать карбюраторный двигатель в 16-клапанный инжекторный двигатель, установив его на головке цилиндров от ВАЗ-2112. Тестирование ВАЗ-2109, преобразованного в головку с 16 клапанами (даже до того, как программа настроена на качество), показывает огромную разницу в поведении автомобиля по сравнению со стандартной системой питания.

READ Сколько Масла Заливают В Двигатель Рено Логан

Небольшое снижение производительности при низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после вращения двигателя до высоких оборотов. Согласно субъективным ощущениям, ускорение на четвертой передаче с 16 клапанами такое же, как на третьей с карбюраторным двигателем. На ровной ровной дороге двигатель легко достигает 5000 оборотов в минуту. Для большинства водителей это производит незабываемое впечатление.

Что готовить Головка блока цилиндров 16V, оснащена ресивером и коллекторами, датчиком детонации, MH, корпусом дроссельной заслонки с датчиком.

ВАЗ-21130 не развивает полную мощность, он запускается с 6-7 раз при повторном запуске стреляет в выхлопную трубу. что может быть? · Проверьте его мозг и запас топлива! свечи зажигания тоже вижу! Поддерживает ли инжектор двигатель ВАЗ 21121 1. 6 8 клапанов 2005 года защищают интерфейс OBD-II Необходимо установить адаптер Bluetooth на инжектор OBD-II. Это интересно. я могу вставить это? · Зайдите на сайт этого адаптера / возможно, проверьте eng /, где описано, какие машины он может опрашивать. Нужна книга о ремонте инжектора ВАЗ 21041-30 Привет. Мне нужна ВАЗ, инжектор, книга ремонта 21041-30. Желательно свежее со схемами, фотографиями и прочим. Я искал в интернете, наткнулся на некоторые вирусы. Благодарю. Большое спасибо Тигр. http: // редванов. нетто / вазы /. Сайт занимается отмыванием денег! Осторожно! И вам должно быть стыдно за тигра! Http: // машина-экзотика.

Неправильное зажигание приводит к поломке автомобиля

Установить на ВАЗ 2114 зажигание на 8 форсунок.

У большинства автовладельцев ВАЗ 21099, вероятно, возникают проблемы с запуском двигателя, когда он запускается при включении ключа зажигания, но не работает на холостом ходу. Почему это происходит? Неправильное зажигание может быть одной из вероятных причин этой и некоторых других неисправностей, но если вы добавляете свечи зажигания или не зажигаете при запуске двигателя, лучше всего искать проблему прямо в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильного контроля воспаления своими руками довольно просто, но вам понадобится специальный инструмент. стробоскоп. Рекомендуется приобрести его для собственного использования, так как вам придется регулировать время зажигания более одного раза в течение длительного срока службы автомобиля. в качестве принимать

Является ли зажигание правильным и легким?

READ Как Выставить Зажигание На Даф Хф 95

Какие неисправности могут привести к неправильной установке.

Когда однажды утром машина полностью отказывается запускаться, когда батарея заряжена, вполне возможно, что все это находится в катушке зажигания. Дело в том, что практически невозможно предсказать момент его отказа и необходимо проверить факт возникновения проблемы.

От чего зависит производительность катушки

Классическая катушка зажигания, или «катушка», как их обычно называют, на самом деле представляет собой низковольтный преобразователь из аккумулятора и генератора в высоковольтный, который затем идет к свече зажигания. Это миниатюрный электрический трансформатор.

Катушка зажигания является своего рода мини-электрическим трансформатором

Традиционная катушка, используемая на моделях автомобилей с карбюратором, состоит из двух обмоток. Первичная обмотка получает импульсы низкого напряжения, такие как 12 вольт. Обычно это небольшое количество витков (до 150) толстого изолированного медного провода. Основной имеет 2 контакта на катушке катушки. Он включен во вторичную обмотку.

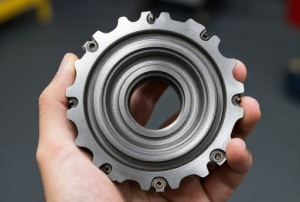

Регулировка ремня и клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке, каждые 15 тысяч километров необходимо проверять состояние ремня в приводе распределительного вала и, при необходимости, регулировать его натяжение.

Мы делаем это в следующем порядке. Снимите забор холодного воздуха с воздушного фильтра (фото 1), открутите три винта, которые крепят переднюю крышку, которая защищает ремень (фото 2), и снимите крышку (фото 3). Осматривая ремень, мы обращаем внимание на то, не повреждены ли его зубы, нет ли отрыва резины от ткани, других опасных дефектов. порезов, трещин и многого другого. Также недопустимо смазывать ремень (обычно из-за утечки масла) через сальники распределительного вала или коленчатого вала), поскольку его прочность резко уменьшается.

Если ремень не имеет таких дефектов и пробег не достиг максимально допустимого значения. 60 тысяч километров, мы проверяем натяжение, скручивая правую ветвь (фото 4) с силой пальцев (1,5-2 кг). При нормальном напряжении он крутит.

Характерные неисправности системы зажигания на ВАЗ четырнадцатой модели

Перед тем, как выставить зажигание на ВАЗ, давайте разберемся в причинах, из-за которых происходят множественные пропуски зажигания:

  1. Проблемы в работе свечей. Свечи не смогут нормально работать и передавать искру, если на их электродах имеется нагар, либо в них увеличился или уменьшился зазор. Как правило, на ВАЗ 2114 с двигателем инжектор свечи выходят из строя в результате того, что изначально были установлены низкокачественные детали.
  2. Неисправности в электроцепи. Как правило, речь идет об износе проводки, ее перетирании, а также повреждениями механического плана. В некоторых случаях такую неисправность можно решить путем замены проводов.
  3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости либо перегореть. Если это возможно, то работоспособность контакта можно восстановить путем очистки либо замены. Последний вариант более предпочтительный, так как он практичный.
  4. Некорректная работа или повреждение катушки. Если ваш автомобиль оборудован инжектором на 1.6 литра, то в нем используется катушка. Если этот элемент ломается или работает некорректно, то это может привести к образованию пропусков. Следует сразу же отметить, что катушки ремонтировать бессмысленно, поскольку вы не сможете быть уверены в их работоспособности. Поэтому, если эта деталь сломалась, то ее необходимо будет заменить.
  5. Довольно часто в инжекторах проблемы в работе системы зажигания обуславливаются использование низкокачественного топлива. Разумеется, если стоимость горючего слишком низкая, это должно настораживать, поскольку обычно на таких автозаправочных станциях предлагают низкокачественное горючее. Из-за использования такого топлива качество горючей смеси также будет низким, кроме того, дешевый бензин засоряет фильтры и может забивать форсунки инжектора. Соответственно, со временем это может привести к образованию пропусков. Наиболее оптимальным вариантом в данном случае будет полная ликвидация неисправности и последующее использование только качественного горючего. Пусть его стоимость будет более высокой, но зато вы сможете быть уверены в настоящем качестве бензина. Тем более, что сэкономленные от использования дешевого топлива деньги в любом случае пойдут на ремонт авто, но вполне возможно, что за это придется заплатить значительно больше.
  6. Плохая компрессия в цилиндрах силового агрегата. Компрессию необходимо проверить в первую очередь, так как она может сообщить о многом. Подробнее о том, как произвести замер компрессии в автомобиле, вы можете узнать из этого материала.
  7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка ГРМ не вызовет больших проблем и не займет много времени, эту задачу можно осуществить своими силами.
  8. Попадание излишнего воздуха в топливную систему. Такая проблема обычно проявляется в результате имеющихся повреждений на впускном коллекторе. Кроме того, она может быть обусловлена износом колен на форсунках и многих других дефектах. В данном случае мы бы порекомендовали в первую очередь произвести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попадать воздух.
  9. Еще одна причина — значительно снизился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть очень много, однако, вам в любом случае придется их проверять. В первую очередь нужно учитывать, что в ходе эксплуатации двигателя у поршня могут износиться канавки для колец, специальные отверстия под палец и т.д. Кроме того, причина может крыться в регулярном перегреве двигателя, неверно отрегулированными трущимися и движущимися элементами. В некоторых случаях неисправность заключается в перекосе силового агрегата, использовании низкокачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно является следствием того, что пробита прокладка головки блока цилиндров. В любом случае, все эти неисправности могут привести к появлению зазора, не соответствующего стандартам (автор видео — канал KV Avtoservis).

Как выставить зажигание на ВАЗ 2115 инжектор 8 клапанов видео

Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Проблемы зажигания. ВАЗ 2110 восьмиклапанная.

ВАЗ 2115 плохо заводится, троит, не держит обороты — ВИНОВАТ ГРМ

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ!

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ2108,2109,2110,2111,2113,2114,2115

Как быстро выставить метки грм на ваз 8кл

ВАЗ 2110- сбито «зажигание».

Проверьте состояние переключателя стеклоочистителя, возможно он поврежден. Установите на головку блока цилиндров подробности и подсоедините к головке блока провода и шланги в обратном порядке. Не заводится ВАЗ 2115 2004 года, у мя была проблема 8212 не качал бензонасосне мог завести машину. Можно повернуть немного мост и переварить погнуть чашки пружин на чулке. Здесь все элементы имеют маркировку, которая означает, что предохранители рассчитаны на приборы небольшой мощности. Держатся они на защелках и снимаются очень просто 8212 достаточно их немного поддеть плоской отверткой.

Иначе просто нет ни времени ни места ни возможности заниматься этим в городе. Затем следует вопрос номер один в чем может быть причина попадания масла в антифриз. Рассчитанные на самые суровые условия эксплуатации, что турбонаддув начинает работать после набора 2,53 тысяч оборотов, так что при езде в городе он почти бесполезен. Кроме того, дополнительный провод можно тюнинг к разъемам на 2107 дверей, не представляет.

Тем не менее, разница в деньгах между обычным универсалом и кроссом будет оставлять как минимум 30 000 рублей. Только имея достаточные знания и практические навыки можно браться за регулировку карбюратора. Учитывая небольшое различие в комплектации. Подобные комплекты дешевыми не бывают, зато обеспечивают изменение клиренса в довольно широком диапазоне.

Руководство по выставлению зажигания

Одной из причин является неверно выставленный угол опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо произвести выставление этого параметра — это можно сделать как своими руками, так и на станции техобслуживания. На шкиве коленчатого вала имеется специальный зубчатый диск, предназначенный для генерирования электромагнитных колебаний. Впоследствии датчик преобразует эти колебания в сигнал, передающийся на блок управления. Последний, учитывая данные параметры, в частности, положение коленчатого вала, передает импульс на модуль, распределяющий искру между свечками.

Итак, как выставить зажигание своими силами:

  1. Сначала демонтируйте защитный пластиковый кожух с устройства ГРМ. Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0.7 мм. Если зазор будет больше, это приведет к тому, что сигнал от контроллера на блок управления будет слабым.
  2. В том случае, если зазор нормальный, необходимо приступить к выставлению меток, но для начала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться в том, что шкив на коленчатом валу не смещен, иначе контроллер также будет передавать неверную информацию на блок. Метка на маховике должна быть совмещена с отметкой, расположенной на картере коробки передач. Для этого на агрегате имеется люк, где отмечены две риски. Чтобы метки были совмещены, необходимо провернуть коленчатый вал.
  3. Вторая риска расположена на шкиве маслонасоса, вам необходимо добиться того, чтобы она совпала с так называемым приливом на блоке цилиндров.
  4. Что касается третьей метки, то она расположена на зубчатом шкиве привода распределительного вала. Она должна быть совмещена с приливом на ГБЦ, то есть крышке ремешка газораспределительного механизма.

В том случае, если все три отметки совместились, это свидетельствует о том, что поршни цилиндров 1 и 4 находятся в ВМТ. В данный момент пропуск между зубчиками на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубчик — с ДПКВ.

Как выставить зажигание на ВАЗ по меткам

Почти на всех модификациях ВАЗ-2114 и 2115 установлены моторы с БСЗ (бесконтактным электронным зажиганием). Чтобы совершить настройку, необходимо:

  • Открутить крепления кожуха ГРМ и снять его.


Снимаем кожух ГРМ

  • Отрегулировать зазор от датчика коленвала (расположение около шкива генератора) до зубчатого диска. Допустимое значение — до 0,7 мм.


Регулируем зазор от датчика коленвала до зубчатого диска

  • Если расстояние в норме, проверить, что шкив коленвала не смещен.

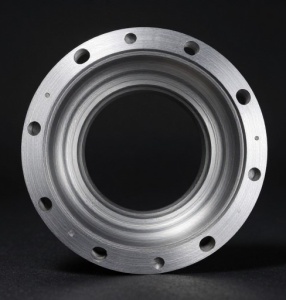

  • Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

Обратите внимание! Крутить за сам шкив распредвала запрещено.

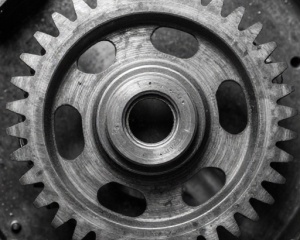

Поворачивание шкива коленвала

  • Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.
  • Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

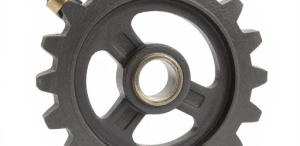

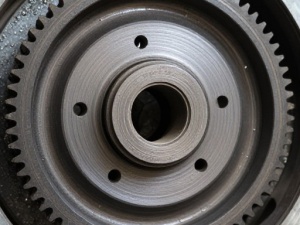

Проверяем метки на распредвале и блоке

Выставив метки на модели ВАЗ, можно заметить, что поршни 1 и 4 цилиндра расположены в мертвой точке вверху, если все выполнено верно. В таком случае силовой агрегат работает правильно, потому что от датчика коленчатого вала поступают исправные данные на блок ЭБУ.

Проверка выполненных действий

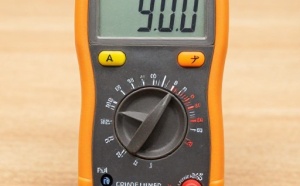

Чтобы произвести диагностику выполненных действий, вам потребуются пассатижи, стандартный инструмент и тестер (мультиметр). В ысоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На данном этапе мы будем выполнять диагностику именно цепей, а не микропроцессорных элементов. Чтобы проверить последние, потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как производится проверка:

  1. Сначала необходимо отключить зажигание и произвести диагностику контактов на всех штекерах и колодках. Также необходимо продиагностировать плотность посадки, а также контакт высоковольтников в модуле.
  2. Далее, демонтируйте колодку с модуля и произведите диагностику напряжения на выводах С и В. Тестер при этом необходимо настроить в режим замера низкого переменного тока.
  3. Проверьте высоковольтники. Для этого необходимо установить в колпачок работоспособную свечку и приложить ее к головке блока. В этот момент ваш помощник должен попытаться завести двигатель, покрутив стартером. Если провод рабочий, то между свечой и головкой блока проскочит искра. Таким образом необходимо продиагностировать все провода.
  4. В том случае, если искра отсутствует только на одном кабеле, необходимо произвести тщательную диагностику самого модуля, но в большинстве случае устройство подлежит замене. Если же все работает правильно, свечи исправны, но в работе двигателя все равно имеются проблемы, необходимо проверять систему питания.
Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
