Как заменить брелок сигнализации аллигатор

Отключение сигнализации

Итак, если брелок утерян, сломан или в нем села батарейка, а заменить ее на новую пока не представляется возможным, необходимо вручную отключить охрану. Для этого надо найти кнопку включения служебного режима (valet). Место ее расположения крайне желательно узнать заранее, до наступления такого «аварийного» случая. В противном случае, если пульт потерян до того, как машина была снята с охраны, эту кнопку придется искать под аккомпанемент воя сирены.

Кнопка valet обычно прячется установщиками в недрах панели, иногда под рулевой колонкой или в районе блока предохранителей. С ее помощью можно выполнять разнообразные действия: прописывать новые брелоки, программировать различные настройки, а также полностью отключать систему от машины.

У разных производителей это действие происходит по-разному, но при этом всегда используется непосредственно сама кнопка и ключ зажигания, точнее, его включение и выключение. Например, чтобы отключить автосигнализации Starline, надо включить зажигание, в течение 20 секунд нажать на кнопку три раза (у некоторых моделей – четыре) и затем выключить зажигание. Если все сделано верно, сирена пискнет дважды и поворотники несколько раз вспыхнут. Теперь сигнализация полностью отключена.

Светодиодный индикатор должен постоянно гореть, не мигая.

Однако некоторые сигнализации для повышения противоугонных свойств отключаются при помощи пин-кода. Он представляет собой определенную последовательность сигналов, поступающих в основной блок. Для отключения такой системы надо сделать следующее:

• Включить зажигание
• Нажать на кнопку valet по первой цифре
• Выключить и опять включить зажигание
• Ввести с помощью кнопки второе число
• Выключить зажигание.

У разных фирм код может быть разным (у Starline -1111), но последовательность действий примерно та же.

Можно ли восстановить брелок?

Ниже разберем, что делать, если сломался брелок от сигнализации.

Ремонт брелка

Можно попытаться отремонтировать пульт управления, проверив состояние внутренних элементов. Для этого необходимо вскрыть корпус, который соединен саморезами и защелками. Открывать устройство нужно осторожно, поскольку фиксаторы легко ломаются. Печатные платы внутри не должны иметь налета, а также загрязнений и окислившихся участков. Если плата повреждена сильно, то рациональным решением будет сменить ПДУ на новый.

Для самостоятельной проверки целостности элементов брелка сигнализации пользователь должен обладать хорошими знаниями электротехники.

Проверка выглядит следующим образом:

1. Очистить поверхность платы жесткой кисточкой. Самостоятельное использование моющих средств нецелесообразно, поскольку может вывести из строя элементы (конденсаторы).
2. Проверить целостность цепей мультиметром, в первую очередь — цепи питания и элементы с отличающимся от остальных цветом.
3. Прозвонить цепи кнопок и контрольного диода, если он имеется в конструкции пульта.
4. При обнаружении обрыва пропаять разрушенную дорожку или сменить поврежденный элемент. Заменять электронные компоненты можно только с помощью специального оборудования для пайки, которое имеется в сервисных центрах.

Ниже приведены фотографии пропайки дорожек брелка Пандора. У владельца имелись нарекания на дальность действия и замедленную реакцию системы на нажатия кнопок, после ремонта дефекты исчезли.

При проваливании кнопок пультов Starline и других моделей можно попробовать самостоятельно отремонтировать устройство.

Пошаговая инструкция такая:

1. Открыть батарейный отсек, вынуть элемент питания.
2. Выкрутить расположенный под батарейкой винт крепления.
3. При помощи ножа или тонкой отвертки разъединить половины корпуса. Снимать следует заднюю часть.
4. Вынуть печатную плату и осмотреть кнопки. Оторванную отложить в сторону.
5. Уложить плату дисплеем вниз и аккуратно приклеить цианоакриловым клеем оторванную кнопку на штатное место. Клавиша клеится за штатные пластиковые ножки, контактные части должны быть чистыми.
6. Пропаять четыре контакта кнопки маломощным паяльником. При необходимости дополнительно пролить припоем выводы всех кнопок.
7. Уложить плату в верхнюю часть корпуса, защелкнуть нижнюю часть и затянуть винт крепления.

При ударах на платах могут отскакивать элементы, которые можно установить на место самостоятельно. Часто после падения возникает повреждение катушки индуктивности.

Последовательность действий при ремонте:

1. Снять крышку отсека батареи и вынуть ее из пульта.
2. Открутить винт крепления половин и разъединить корпус.
3. Вынуть электронные платы и проанализировать их на наличие оторванных элементов.
4. Припаять на место детали и зафиксировать их термоклеем. Оторванные элементы рекомендуется заменять новыми, поскольку при отрыве повреждаются токопроводящие части.
5. Собрать изделие обратно.

Если пульт перестал реагировать на нажатия кнопок или потерял связь с основным блоком, то его можно попробовать настроить. В конструкции ПДУ сигнализаций старого образца (до 2005-2007 года выпуска) часто встречается подстроечный конденсатор, который можно попробовать отрегулировать.

Для этого необходимо:

1. Войти в режим программирования (в соответствии с инструкцией к данной сигнализации).
2. Проверить работу кнопки. Если сигнала нет, то необходимо повернуть регулятор конденсатора на несколько градусов (до 5).
3. Выполнить настройки. Если система не реагирует на брелок, следует еще раз повернуть регулятор. Рекомендуется пробовать регулировать емкость несколько раз.

Если настройка брелка не помогла, то у владельца не остается другого выхода, как купить новый пульт или сделать копию имеющегося.

Где сделать дубликат?

Если утерян основной или вспомогательный брелок, то можно попробовать найти и подобрать пульт управления от близкой модели сигнализации. Полагаться на собственные знания при этом устройства не следует, лучше обратиться к помощи специалиста.

Продажей брелков занимаются специализированные магазины автомобильных охранных систем и установочные центры. Устройства ряда сигнализаций (Старлайн, Пандора) можно попробовать заказать через официальные представительства или сайт производителя.

Привязка нового брелока

При замене брелока сигнализации следует обратить особое внимание на его изготовителя. Идеальным вариантом будет, если он той же фирмы и той же модели, что и был. Сейчас в интернет-магазинах можно найти множество пультов разных фирм от китайских производителей по привлекательным ценам. Он, конечно, может быть работоспособным и даже выполнять свои функции, однако гарантии его полной совместимости весьма условны и в случае брака можно впустую потратить время на последующие поиски действительно качественного изделия. Поэтому лучше будет потратить несколько большую сумму на фирменное и надежно работающее устройство.

Итак, после того, как новый брелок в руках, его надо привязать к системе, без этого он работать не будет. Как же восстановить связь пульта управления с основным блоком? Для этого понадобится опять же ключ зажигания и кнопка valet. Порядок действий (на примере Starline) схож с процессом отключением системы с добавлением новых пунктов:

1. Включить зажигание
2. Нажать кнопку 7 раз, чтобы войти в режим программирования (сирена пискнет семь раз) и после этого загорится подсветка экрана на пульте
3. На брелоке необходимо одновременно нажать кнопки 1 и 2 (снятие и постановка на охрану)
4. Один писк сирены подтвердит, что пульт привязан.
5. Выключить зажигание.

После этого можно проверять работоспособность и функции сигнализации. Светодиодный индикатор должен погаснуть и мигать только после постановки на охрану.

Как перепрограммировать брелок сигнализации самостоятельно

Радиопередатчик, он же брелок, является главным устройством по командованию сигнализацией. Сигнал с него поступает на блок управления в автомобиле, являясь уникальным кодом. Таким образом, из тысяч комбинаций система реагирует только на правильную. Как перепрограммировать брелок сигнализации, чтобы создать новый код, подскажет наша инструкция.Зачем нужно перепрограммировать?

Если вы приобретаете новый автомобиль и устанавливаете свежую сигнализацию, дальнейшая перенастройка кода вам может и не понадобиться (если только не возникнет семейного разногласия).

Более проблемный случай – это когда вы покупаете подержанное авто и сигнализация на нём уже стоит. Бывший хозяин торжественно вручает вам один-два брелка и машет рукой. А где гарантия, что у него не завалялось ещё пара пультов и никто не придёт ночью, чтобы снять с охраны ваш автомобиль и спокойно не уехать на нём? Ведь в базовом комплекте брелков могло быть целых четыре! Случаи бывают разные, поэтому лучшим решением будет перепрограммирование брелка сигнализации. После этого все «сомнительные» пульты полностью теряют свою силу.

Главное правило: к каждой модели сигнализации идет свой пульт и его нельзя использовать для другой модели.

И еще: если у вас в комплекте было несколько пультов, их тоже нужно будет программировать, причем все сразу, иначе они не сработают с блоком управления.

Как правило, привязать брелок к сигнализации для большинства систем не такая сложная задача, однако могут возникнуть некоторые сложности.

У каждого производителя и модели своя инструкция к брелку, а также пошаговые мануалы по его программированию. Но все они начинаются с использования кнопки «Valet» или «Overread». Где же она находится? Если вы не первый владелец автомобиля и ничего не знаете о её местонахождении, начинаем поиски.

Она представляет собой выключатель и обычно её устанавливают в укромном месте, но с возможностью доступа. Самое распространённое положение – это блок предохранителей внутри салона. В иномарках он обычно находится под панелью с надписью «Fuse». Снимаем крышку и осматриваем блок на предмет кнопки. Если её там нет, изучаем все места под панелью приборов, рулевой колонкой, проверяя все съёмные заглушки и карманы. Тщательно осматриваем бардачок. Если ничего не нашли, возможно, она и вовсе не была установлена или находится рядом с блоком управления сигнализацией, добраться до которого без помощи специалиста очень сложно. Если она не предусмотрена системой, то её роль будет выполнять замок зажигания.

Итак, первое, что мы делаем – переводим сигнализацию в режим сервиса (Valet mode). Он позволяет проводить техническое обслуживание сигнализации автомобиля, принудительно отключать её, программировать новые функции и подключать брелки. Для перехода в этот режим используется специальная комбинация нажатий на кнопку, она же защитный код. Делается это, чтобы избежать несанкционированного доступа к управлению. Если код был однажды активирован, пока он не будет правильно введён, программирование сигнализации будет невозможным. В инструкции обычно указан заводской код и, если он не менялся умышленно, то это облегчает задачу. Если же он не подходит, нужно обращаться в сервис.

Допустим, код подошел. Далее программируем по очереди каждый брелок, всего их может быть не больше четырех. Как опорный материал, взяты выдержки из инструкций наиболее распространенных моделей пяти производителей: Sheriff, Tomahawk, StarLine, Cenmax и Scer-Khan Magicar 5.

Каждой кнопке пульта для удобства присвоим номер. Кнопка активации охраны – «1»; снятия с охраны – «2»; программируемый канал ch2 – «3»; канал ch3 – «4»; кнопка регулирования сигналов пульта – «5».

Программирование брелков сигнализации Sheriff

Общее правило: каждая последующая операция выполняется в течение 5сек после предыдущей. Если превысить интервал, система выходит из режима настройки. То же самое произойдёт, если выключить зажигание. Сигнал о прекращении программирования – один короткий, а затем один длинный звук сирены.

• Отключите сигнализацию, сядьте в машину и поверните ключ зажигания.
• Нажмите кнопку Valet 3 раза. Одиночный сигнал подтвердит, что блок управления готов к программированию передатчиков.
• Повторите операцию, сирена издаст несколько коротких сигналов и один длинный.
• Удерживайте нажатой кнопку «1» на первом пульте до тех пор, пока сирена не оповестит вас длинным сигналом о том, что программирование произведено.
• Повторите операцию для всех остальных передатчиков.
• Чтобы выйти из режима настроек, выключите зажигание или подождите более 5сек.

Как программировать секретный код в брелок сигнализации Sheriff

• Снимите автомобиль с охраны и сразу введите секретный код кнопкой Valet.
• Включите, выключите и снова проверните зажигание.
• Используйте ту же кнопку, чтобы ввести первую цифру кода, снова выключите и включите зажигание.
• Введите вторую цифру, опять повторив то же самое. Звуковым сигналом система подтвердит правильность введённого кода.
• С помощью тройного нажатия на кнопку, войдите в сервисный режим. Сирена издаст несколько коротких, затем один длинный сигнал.
• У первого передатчика нажмите кнопку «1» и система подтвердит звуковым сигналом, что новый код успешно записан.
• По очереди сделайте то же самое с остальными передатчиками.

Помните, что, задавая новый код, вы автоматически удаляете старый, а значит, система не сможет работать с не обновлёнными брелками.

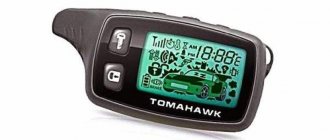

Как запрограммировать брелок сигнализации Tomahawk

Аналогично предыдущей, эта система записывает в память до четырёх пультов. Подключаем брелки моделей TW-9010 и TZ-9010:

• Поворачиваем зажигание, не заводя двигатель.
• Удерживаем кнопку Valet нажатой.
• Дождавшись четырёх сигналов сирены, отпускаем. Мы вошли в режим программирования.
• Нажимаем одновременно кнопки открывания багажника и управления звуком пульта. Держим, пока сирена не прозвучит: 1 раз для первого брелка, 2 раза для второго и так далее.
• Когда запоминание окончено, подождите более 5сек, чтобы система сама вышла из режима настроек.

При этом брелки, которые не запрограммировали, будут удалены из памяти.

Запись кода брелка для TOMAHAWK Z-5, TZ-9030, TW-9030, X-5

При выключенном зажигании 7 раз нажимаем кнопку Valet. Включаем зажигание и слышим 7 гудков сирены, что означает вход в систему программирования брелков. Удерживаем нажатыми кнопки «1» и «2» у нового брелка, пока не прозвучит сигнал. Один для первого пульта, два сигнала для второго и так далее. Выключаем зажигание и парковочные огни мигают 5 раз, что говорит о выходе из сервисного режима.

Если в течение 10сек не производить никаких действий, режим настройки отключается.

Запись кода брелка для Tomahawk Х-3

Поворачиваем зажигание и удерживаем секретную кнопку 6 секунд. Четырьмя сигналами система оповестит, что вход выполнен. Нажимаем и держим кнопки «1» и «2» до появления подтверждающего сигнала. Как обычно, 1 – для первого, 2 раза – для второго и т. д.

Система программирования отключится, если в течение минимум 15 секунд не будет никаких команд.

Как прописать брелок сигнализации StarLine

• Снимаем автомобиль с охраны.
• Нажимаем скрытую кнопку 7 раз.
• Поворачиваем зажигание. 7 сигналов сирены и светодиодной подсветки на пульте свидетельствуют о входе в систему.
• Одновременно нажимаем «1» и «2» кнопки и слышим один звуковой сигнал. Брелок №1 запрограммирован.
• Запись каждого из последующих брелков подтверждается нужным количеством сигналов.

По истечении 10сек бездействия система автоматически выключается, о чём говорят 5 вспышек габаритных огней.

Запись кода брелка для StarLine Twage A6, A8, A9

• Проворачиваем зажигание.
• Зажимаем сервисную кнопку на 6сек и ждём четырёх звуковых сигналов.
• На брелке с ЖК-дисплеем зажимаем вместе «1» и «2» кнопки до появления звукового сигнала. Дополнительный брелок без дисплея записывается так же, но с зажатием «3» и «4» кнопок.
• Повторяем пункт 3 для остальных брелков. Количество звуковых сигналов равняется номеру брелка.
• Выключаем зажигание.

Чтобы выйти из режима настройки, нужно подождать больше 6сек, после чего последуют 5 мерцаний габаритных огней.

Как и прежде, незапрограммированные брелки теряют связь с блоком управления.

Программирование брелка сигнализации на Scer-Khan Magicar 5

Система Шер-Хан запоминает коды только трёх брелков. Если вы вводите четвёртый брелок, то код первого автоматически стирается. Если вам нужно 4 брелка, рекомендуется два из них запрограммировать под одинаковым порядковым номером.

Есть два алгоритма прописать брелок: без применения секретного пин-кода и с ним.

Способ 1 (без пин-кода):

• В течение четырёх секунд три раза проворачиваем ключ зажигания из режима «Off» в положение «On» и выключаем. Мигание габаритов скажет вам о том, что выполнен вход в систему программирования.
• Не позднее, чем через 4сек, нажимаем кнопку на первом брелке. В ответ огни сигнализации моргнут 1 раз.
• Аналогично вводим коды второго и третьего брелков. После второго габаритки снова мигают в ответ один раз, а после третьего – два, что говорит о том, что режим программирования окончен.

Если после первого шага не совершать никаких действий, аварийные огни замигают 2 раза и система перейдёт в сервисный режим Valet.

Способ 2 (используется персональный пин-код 1):

• Выполняем аналогично первому способу.
• В течение следующих четырёх секунд так же поворачиваем ключ, но уже в соответствии с первой цифрой пин-кода. Моргнёт сигнализация, теперь аналогично вводим вторую цифру.
• Не позднее четырёх секунд, нажимаем кнопку на брелке. В подтверждение система вспыхнет один раз.
• Все остальные брелки проводим в соответствии со способом 1.

Для автоматического выхода из сервиса прождите больше четырёх секунд.

Знания по перепрограммированию брелка выручают в экстренной ситуации, например, когда внезапно теряется связь брелка с блоком управления. Такое случается, особенно в недорогих системах. Чтобы не стать заложником голосящего автомобиля где-нибудь на стоянке супермаркета, каждый водитель должен знать, где находится кнопка Valet в его машине и что делать в таком случае.

Источник

Некорректная работа брелока

Как уже говорилось, на полную работоспособность брелока влияет его происхождение. Только фирменное устройство может обеспечить наличие полной обратной связи и управление системой. Второй причиной, по которой новые (да и старые тоже) пульты работают неправильно или вообще отказываются принимать и отправлять сигналы, является банально разряженная батарейка. О ней забывают намного чаще, чем можно себе представить. Поэтому первое, что надо проверить, когда машина не открывается с брелока сигнализации – проверить обеспеченность пульта питанием.

Автосигнализация – довольно сложная система с обилием настроек и возможностей. Для того чтобы всегда контролировать свой автомобиль, совсем нелишним будет внимательно изучить инструкцию к ней, чтобы знать особенности того, как отключить на машине сигнализацию, чтобы в самый неожиданный момент она не преподнесла сюрпризов.

Литиевые батарейки

Развитие технологий привело к появлению литиевых батареек. Они отличаются низким уровнем саморазряда (не больше 2% в год), способностью функционировать в широком температурном диапазоне (-30 до +60).

Ёмкость литиевых энергоисточников почти в 2 раза превосходит ёмкость элементов, рассчитанных на 12 Вольт. К примеру, ёмкость батарейки CR2032 составляет 210 мА/ч. При этом размер дисковых элементов значительно меньше пальчиковых и мизинчиковых аналогов.

Воспользовавшись среднестатистическим передатчиком от автосигнализации, можно сравнить основные характеристики разных источников питания. В случае с двенадцативольтовой батарейкой реальное время жизни составит 3−4 месяца, время действия при нажатой кнопке — 2 часа. Элемент на основе лития выдержит не менее года реального действия и несколько десятков часов непрерывного режима.

После сравнения становится понятно, что использование элементов питания на основе лития в брелоке для сигнализации является более выгодным. Такие батарейки требуют замены не чаще раза в год. Исключение составляют ситуации, когда устройство долго работает в непрерывном режиме (например, при случайном нажатии). На такой случай нужно иметь запасной источник питания для замены.
