Задняя подвеска шевроле нива схема

Для нормальной эксплуатации автомобиля нужно своевременно производить диагностику и ремонт ходовой Шевроле Нивы своими руками или в сервисе. Чтобы сэкономить деньги, лучше делайте это самостоятельно по инструкции, которую мы подготовили для вас в данном материале.

Передняя подвеска отечественного внедорожника имеет независимую конструкцию. С каждой стороны расположены два поперечных рычага, витые цилиндрические пружины, телескопические амортизаторы и стабилизаторы поперечной устойчивости.

Диагностика ходовой Нивы

Для проверки технического состояния элементов подвески автомобиля необходимо поднять его на подъемнике или поставить над ямой и спуститься вниз. При этом важно подвесить передние колеса. На резиновых элементах не должно быть никаких признаков старения и механических повреждений. На резинометаллических шарнирах тоже не должно быть трещин, признаков старения, одностороннего выпучивания резины или ее отрыв от арматуры. Все поврежденные запчасти нужно обязательно заменить.

Обязательно проверьте, в каком состоянии защитные чехлы шаровых шарниров и опор. Если они повреждены, придется менять весь шарнир в сборе.

Хорошенько осмотрите резиновые подушки верхних шарниров и проверьте состояние резиновых втулок нижних шарниров. Не забудьте осмотреть резинометаллические втулки рычагов – нижнего и верхнего. Продиагностируйте резиновые втулки стабилизатора поперечной устойчивости и качество крепления скоб стабилизатора к рычагам и лонжеронам.

60 ЗАДНЯЯ ПОДВЕСКА Нива Chevrolet Рис. 6.2. Детали задней подвески: 1 – поперечная штанга; 2 – нижняя прокладка пружины; 3 – нижняя продольная штанга; 4 – болт крепления нижней штанги; 5 –резиновая втулка шарнира; 6 – распорная втулка; 7 – гайка; 8 –кронштейн; 9 – верхняя продольная штанга; 10 – дополнитель ный буфер хода сжатия; 11 – верхняя прокладка пружины; 12 – буфер хода сжатия; 13 – задний амортизатор Задняя подвеска автомобиля зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания кузова. Балка заднего моста связана с кузовом шарнирно при помощи реактивных штанг – двух нижних 3 (рис. 6.2) и двух верхних 9 продольных и одной поперечной штангой 1. Продольные штанги передают толкающие и тормозные усилия от ведущих колес через балку заднего моста на кузов. Поперечная штанга удерживает кузов от боковых смещений. Реактивные штанги прикреплены к кронштейнам кузова и балке заднего моста через резинометаллические шарниры, которые конструктивно выполнены одинаково и отличаются только размерами. Шарнир состоит из резиновой втулки 5, установленной в проушине штанги, распорной втулки 6, которая проходит через отверстие резиновой втулки, упорной шайбы и болта крепления штанги. Упругие элементы подвески состоят из витых цилиндрических пружин, двух основных буферов 12 хода сжатия и дополнительного буфера сжатия 10. Установленная в подвеске пружина опирается верхним концом на опорную чашку через резиновую изолирующую прокладку 11, которая размещена в стальной штампованной чашке кузова. Нижний конец пружины опирается на чашку балки заднего моста через изолирующую прокладку 2. Основные буфера 12 установлены внутри пружин и закреплены грибовидным фиксатором в отверстиях верхних опор. Дополнительный буфер 10 установлен на кронштейне, прикрепленном болтами к днищу кузова. Гасящее устройство состоит из двух гидравлических амортизаторов. Задняя подвеска снизу сзади автомобиля: 1 – балка заднего моста; 2 – буфер хода сжатия; 3 –дополнительный буфер хода сжатия; 4 – поперечная штанга Задняя подвеска снизу спереди: 1 – пружина; 2 – верхняя продольная штанга; 3 – нижняя продольная штанга
Проверка технического состояния задней подвески

на автомобиле Проверяйте состояние задней подвески снизу автомобиля, установленного на подъемнике или смотровой канаве. На резиновых деталях подвески не допускаются: – признаки старения резины; – механические повреждения. На резинометаллических шарнирах не допускаются признаки старения, трещины, одностороннее выпучивание резинового массива. Дефектные детали замените. Проверьте, нет ли механических повреждений (деформаций, трещин и т.п.) элементов подвески, особенно штанг подвески и кронштейна поперечной штанги на кузове. При проверке внимательно осмотрите: 1. Резиновые втулки нижних шарниров и… 2. …подушки верхних шарниров амортизаторов. 3. Амортизаторы. Потеки жидкости и «потение» не допускаются.

АМОРТИЗАТОРЫ Особенности конструкции Амортизаторы передней и задней подвесок отличаются размерами, способом крепления верхней части. Кроме того, передний амортизатор имеет другие параметры рабочей характеристики. Внутренние конструктивные элементы и принцип работы амортизаторов практически одинаковы. Рис. 6.3. Амортизаторы передней и задней подвесок: 1 – нижняя проушина; 2 – корпус клапана сжатия; 3 – диски клапана сжатия; 4 – дроссельный диск клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – тарелка клапана сжатия; 8 –гайка клапана отдачи; 9 – пружина клапана отдачи; 10 – поршень амортизатора; 11 – тарелка клапана отдачи; 12 – диски клапана отдачи; 13 – кольцо поршня; 14 – шайба гайки клапана отдачи; 15 –дроссельный диск клапана отдачи; 16 – тарелка перепускного клапана; 17 – пружина перепускного клапана; 18 – ограничительная тарелка; 19 – резервуар; 20 – шток; 21 – цилиндр; 22 – кожух; 23 –направляющая втулка штока; 24 –уплотнительное кольцо резервуара; 25 – обойма сальника штока; 26 – сальник штока; 27 –прокладка защитного кольца штока; 28 – защитное кольцо штока; 29 – гайка резервуара; 30 –верхняя проушина амортизатора; 31 – гайка крепления верхнего конца амортизатора передней под вески; 32 – пружинная шайба; 33 –шайба подушки крепления амортизатора; 34 – подушки; 35 –распорная втулка; 36 – кожух амортизатора передней подвески; 37 – буфер штока; 38 –резинометаллический шарнир Задний амортизатор состоит из резервуара 19 (рис. 6.3) с проушиной, клапана сжатия (поз. 2, 3, 4, 5, 6, 7), рабочего цилиндра 21, штока 20 с поршнем 10 и клапанами отдачи и перепускным и кожуха 22 с проушиной. Резервуар 19 изготовлен из стальной трубы, к нижнему концу которой приварена проушина 1, а в верхней части нарезана резьба для гайки 29. В выточку проушины вставлен корпус 2 клапана сжатия в сборе с дисками клапана. Он поджат к выточке рабочим цилиндром 21. Кольцевое пространство между резервуаром и цилиндром заполнено жидкостью. Внутри рабочего цилиндра расположен шток 20 с поршнем 10. Поршень имеет вертикальные каналы, расположенные по двум окружностям. Каналы на малой окружности закрыты снизу дисками 12 и 15 клапана отдачи, а на большой – сверху тарелкой 16 перепускного клапана. Клапан сжатия расположен в нижней части цилиндра. В корпусе 2 клапана выполнено гнездо, к которому поджаты пружиной 5 через тарелку 7 диски 3 и 4. Диск 4 дроссельный, имеет вырез, через который дросселируется жидкость при малой скорости перемещения поршня. В нижней части корпуса клапана выполнена цилиндрическая проточка и четыре вертикальных канала, а в обойме 6 – шесть боковых и одно центральное отверстия, через которые жидкость проходит из резервуара в цилиндр и обратно. Сверху в цилиндр установлена направляющая втулка 23, которая уплотнена в резервуаре кольцом 24, а выход штока – сальником 26 с обоймой 25. Все детали, расположенные в верхней части цилиндра, поджаты гайкой 29. В проушины амортизаторов запрессованы резинометаллические шарниры 38. ПОЛЕЗНЫЙ СОВЕТ Для ремонта амортизаторов требуется специальное оборудование, кроме того, эта работа подразумевает наличие у исполнителя опыта подобной работы. Ремонт амортизатора в гаражных условиях обычно не приводит к желаемому результату. Поэтому ремонтируйте амортизаторы в специализированной мастерской. Проверка амортизаторов на автомобиле Состояние амортизаторов проверяют: – наружным осмотром. При обнаружении потеков амортизаторной жидкости снимите амортизаторы для ремонта в специализированных мастерских; – субъективно – по эффективности гашения колебаний автомобиля при движении. При снижении эффективности гашения колебаний или появлении частых жестких ударов при отбое и сжатии («пробоев») подвесок снимите амортизаторы для проверки и ремонта в специализированных мастерских; – наиболее корректной является проверка амортизаторов на специальных стендах (как амортизаторов, установленых на автомобиле, так и демонтированных). ПОЛЕЗНЫЙ СОВЕТ Неисправные амортизаторы меняйте только парами (передние, задние) или комплектом (все четыре). 1. Установите автомобиль на ровную площадку (или ровный пол в гараже). Выключите двигатель, включите в коробке передач I передачу или передачу заднего хода. Стояночным тормозом не пользуйтесь. 2. Раскачайте автомобиль за угол (крыло) вверх-вниз с амплитудой не менее 50 мм. 3. В нижней точке отпустите руки. 4. Если автомобиль совершил одно колебание вверх, затем половину хода вниз и остановился, амортизатор исправен. 5. Повторите операции 2–4 для остальных трех амортизаторов. Проверка амортизаторов на стенде Для определения работоспособности амортизатора снимите его с автомобиля (см. подразделы «Передняя подвеска» и «Задняя подвеска») и проверьте на динамометрическом стенде его рабочую диаграмму. Рабочие диаграммы снимайте согласно инструкции, прилагаемой к стенду, после выполнения не менее 5 рабочих циклов при температуре рабочей жидкости амортизатора 20±5 °С, частоте вращения маховика стенда 60 мин-1 и длине хода штока 100 мм для переднего амортизатора. Рис. 6.4. Рабочая диаграмма амортизатора: 1 – усилие при ходе отдачи; 2 – усилие при ходе сжатия Кривая диаграммы (рис. 6.4) должна быть плавной, а в точках перехода (от хода отдачи к ходу сжатия) без участков, параллельных нулевой линии. Оценка результатов по диаграмме. Точка сопротивления хода отдачи при масштабе 47 Н (4,8 кгс) на 1 мм должна находиться от нулевой линии на расстоянии А, равном: 33,3–40,7 мм для передних амортизаторов, 23,5–30,5 мм для задних амортизаторов. Наивысшая точка кривой хода сжатия при том же масштабе должна находиться от нулевой линии на расстоянии В, равном 3,5–6,5 мм для передних и задних амортизаторов. Контрольные значения ординат на диаграммах передних и задних амортизаторов заданы для холодных амортизаторов при температуре амортизаторной жидкости 20±5 °С. После проверки снимите амортизатор со стенда и при необходимости переберите и замените поврежденные детали. Повторите испытание, чтобы удостовериться в исправности амортизатора. Следующая страница»»»»»»

10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74.

Идёт

Регулировка зазора ступичных подшипников

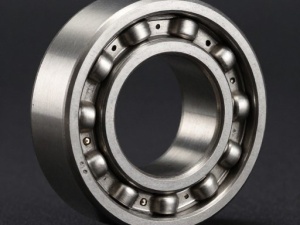

Ступичный подшипник

Если зазор в ступичных подшипниках передних колес увеличен, на определенных скоростях вы ощутите вибрацию на руле. Шины из-за этого будут изнашиваться неравномерно (образуются пятна), а ресурс подшипников сократится. Уменьшить их ресурс может и полное отсутствие зазора, вызывающее тугое вращение ступицы. Зазор в ступичных подшипниках передних колес Шевроле Нивы не должен превышать 0,15 мм. Для регулирования передних подшипников используйте ключ баллонный для колес, ключ на 27 и молоток.

Попробуйте покачать в вертикальной плоскости подвешенное колесо. При ощущении люфта придется отрегулировать зазор. Также попросите помощника нажать на тормоз и подержать педаль, а вы снова покачайте колесо вертикально. Если люфт пропал, зазор в подшипниках определенно присутствует.

Демонтируйте декоративный колпак и открутите контргайку ступицы. Держа ее воротком от проворачивания, открутите гайку. В процессе регулирования ступицы при ремонте ходовой Нивы рекомендуется установить новые ступичные гайки, так как старые гайки могут даже после регулировки занять старое положение, а вы не законтрите ее с достаточной надежностью. В крайнем случае можете взять гайку б/у с другого авто.

Накрутите и затяните ступичную гайку крутящим моментом 19,6 Н·м, проворачивая ступицу на 90 градусов в двух направлениях 2-3 раза. Это обеспечит самоустановку подшипников. Ослабьте гайку для регулировки и вновь затяните ее с моментом 6,8 Н·м, а потом отверните ее на 25 градусов.

Замните буртик гайки в два паза на цапфе наружного шарнира привода, застопорив таким образом ступичную гайку. Установите демонтированные запчасти в обратном порядке.

После того, как отрегулирует зазор в подшипниках Шевроле Нивы, убедитесь в том, что колесо легко вращается. Финальную проверку регулировки нужно оценить по степени нагрева ступиц после преодоления одного километра без торможения.

Замена смазки в ступичных подшипниках

Менять смазку в подшипниках при ремонте подвески Шевроле Нивы следует с периодичностью, которая обозначена в сервисном мануале. Если смазки мало или она грязная, подшипники быстро износятся. Для работы вам понадобится пара ключей на 13, ключ для колесных болтов, динамометрический ключ, молоток, отвертка, Литол-24 и емкость для промывки элементов.

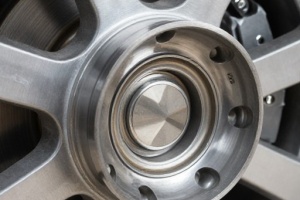

Процесс замены смазки

Сначала необходимо снять колесо с тормозными колодками. Суппорт демонтируют без отсоединения шлангов гидропривода. Просто отведите его в столрону и подвесьте на проволоку, чтобы не нагружать шланг. Вытащите резиновый держатель из кронштейна со шлангом.

Заменяйте смазку в подшипниках с периодичностью, приведенной в сервисной книжке. Если смазки недостаточно или она загрязнена, подшипники быстро выйдут из строя. Для замены потребуются ключи «на 13» (два), динамометрический ключ, ключ для гаек колес, плоскогубцы, отвертка, молоток, чистая смазка Литол-24, емкость для промывки деталей. Снимите колесо и тормозные колодки.

Далее нужно рашплинтовать гайку пальца наружного шарнира боковой тяги и выкрутить ее. Установите съемник и выпрессуйте палец рулевого шарнира, который держится в бобышке поворотного рычага. Выкрутите по три гайки болтов, которые держат шаровой шарнир и опору на рычагах, и выкрутите ступичную гайку. Вытащите болты и демонтируйте поворотный кулак с шарнирами в сборе. При помощи подходящей втулки выпрессуйте ступицу из колец подшипников.

Отверткой вытащите сальник из ступицы, но учтите, что его придется заменить после этого. Вытащите дистанционное и внутреннее кольца подшипника, а затем промойте все элементы керосином и заполните внутреннюю полость смазкой. Также нанесите Литол на внутренние и внешние кольца подшипников.

В поворотный кулак вставьте внутреннее и дистанционное кольца, а затем запрессуйте в гнездо поворотного кулака сальник. Установите все в обратном порядке на место и отрегулируйте зазор ступичного подшипника по вышеописанной инструкции.

Замена ступичных подшипников

Замена подшипника ступицы Нива Шевроле на переднем колесе – работа достаточно трудная, но как ее провести мы расскажем далее. Необходимость в этом может возникнуть при возникновении шума при вращении колеса, а также невозможности добиться нужного зазора при помощи регулировок.

Для демонтажа и установки передних подшипников ступицы вам понадобится гаечный ключ для колес, отвертка, молоток, ключ на 13 и 17, бородок, динамометрический ключ, оправка для впрессовки сальника, Литол-24, керосин и емкость для промывания элементов.

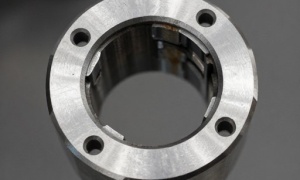

Замена подшипника

Демонтируйте поворотный кулак и вытащите ступицу, дистанционное кольцо, сальник и внутренние кольца подшипником, а затем хорошенько промойте все керосином. Осмотрите на внутренних и наружных кольцах подшипников беговые дорожки и проверьте состояние рабочих поверхностей роликов.

Заметный износ сепараторов, колец, роликов, всевозможные сколы и раковины – все это недопустимо. При обнаружении всех этих изъянов при ремонте подвески Шевроле Нивы нужно заменить подшипники.

Используя бородок и молоток, начните несильно стучать по периметру внешнего кольца, и выпрессуйте из кулака кольцо. Затем слабыми ударами молотком по периметру кольца через выколотку из мягкого металла нужно запрессовать внешнее кольцо нового внешнего подшипника до упора в буртик гнезда в поворотном кулаке. Смазкой необходимо заполнить внутреннюю полость и нанесите ее на внешние кольца подшипников.

Все демонтированные элементы установите в поворотный кулак. Осуществлять монтаж поворотного кулака при ремонте подвески Нивы нужно в порядке, обратном разборке. После этого отрегулируйте зазор в ступичных подшипниках.

Работа передней подвески нива

Работа передней подвески Нивы в экстремальных условиях.

Читать новости о новой Ниве

Рычаги подвески передние нижние ВАЗ-2121 — Чертежи, 3D Модели, Проекты, Автомобили и автомобильное хозяйство (Автосервис)
Лифт подвески на ниве самостоятельно | Нива Ремонт
Лифт подвески нива 2121 своими руками чертежи
Тюнинг Нива 2121 своими руками: кузова, салона, подвески
Лифт подвески Шевроле Нива: правила, способы и пошаговая инструкция
Лифт подвески «Нива» своими руками. Как осуществить лифт передней и задней подвески автомобиля «Нива»?
Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214
Метки ГРМ на автомобиле Шевроле Нива

Меняем верхнюю шаровую опору

Ремонт передней подвески Нивы Шевроле иногда предполагает замену шарнира. Для его демонтажа и установки понадобятся ключи на 13 и 22, баллонный ключ для снятия колес, опора в виде домкрата, монтажная лопатка, металлическая щетка и молоток.

Для начала необходимо снять колесо и подставить опору под нижний рычаг, а потом опустить авто. Таким образом подвеска нагрузится и положение рычагов будет соответствовать их положению под нагрузкой. Счистите грязь с шарового шарнира, выньте из кронштейна фиксатор тормозного шланга

Ослабьте гайку пальца шарнира и полностью выкрутите ее. При проворачивании пальца по причине износа или неплотной посадки конуса рычаг следует придавить вниз монтировкой, уперев в последний виток пружины.

Демонтируйте кронштейн тормозного шланга и установите съемник шаровых шарниров, а затем выпрессуйте палец из бобышки поворотного кулака.

Выкрутите три гайки, которые крепят шарнир к рычагу, и отсоедините от него шарнир. Монтаж верхней шаровой осуществляется в обратном порядке разборке.

Признаки неисправностей

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

Износ сайлентблоков, шаровых опор.
Повреждение или растрескивание пыльников.
Снижение эффективности работы амортизаторов.
Обрыв реактивных тяг.

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

Раскачивание либо прыжки кузова при проезде неровностей.
Увод автомобиля в сторону.
Увеличение тормозного пути.
Ухудшение управляемости.
Ускоренный или неравномерный износ покрышек.

Производим замену нижней шаровой опоры

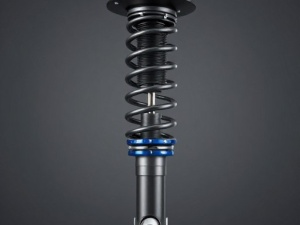

Нижняя шаровая

Если при диагностике ходовой Шевроле Нивы своими руками вы определили необходимость замены шаровой опоры, вам понадобится небольшой набор инструментов:

ключи на 13, 22 и 27;
ключ для колесных гаек;
металлическая щетка;
монтировка;
домкрат;
молоток.

Демонтируйте колесо и подставьте опору под нижний рычаг, тем самым нагрузив подвеску и выровняв положение рычагов. Снимите ступичный колпачок и выкрутите гайку. Она затянута всегда очень сильно, поэтому используйте головку с надежным воротком.

Выкрутите гайку, которая накручена на палец шаровой опоры, а затем выпрессуйте палец из бобышки поворотного кулака. Выкрутите гайки болтов, на которых рычаг держится на опоре, и вытащите болты, отведя поворотный кулак. Снимите колесную ступицу со шлицев хвостовика внешнего шарнира привода колеса. Демонтируйте шаровую опору, а затем установите в порядке, обратном сборке.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
Высокая проходимость в любых условиях.
Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
Плавное и легкое передвижение по трассе.
Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

Ощутимая вибрация кузова при движении, особенно от заднего моста.
Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами. Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

А еще интересно: Нива 2121, Нива 2131 и Нива Шевроле. Сравним?

Ощутимая вибрация кузова при движении, особенно от заднего моста.
Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами. Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

Меняем передние амортизаторы

Амортизаторы на Шевроле Нива своими руками поменять не так трудно. Делать это приходится при возникновении течи ухудшении гашения колебаний при езде по неровностям. Изношенные амортизаторы всегда меняют попарно или все четыре сразу. Для демонтажа и установки амортизатора вам понадобятся ключи на 17 и на 6.

Одним ключом на 17 зафиксируйте шток амортизатора от проворачивания, а еще одним таким же выкрутите гайку и снимите упорную шайбу с резиновой подушкой. Открутите гайку болта на нижнем шарнире и вытащите болт, после чего можно будет демонтировать амортизатор. Со штока амортизатора снимите нижнюю подушку и осмотрите состояние резиновых подушек и амортизатора.

Демонтируйте нижний шарнир, а в случае необходимости произведите замену подушки и втулки нижнего шарнира. Устанавливают амортизаторы Шевроле Нива при ремонте подвески в обратном порядке. Перед монтажом нужно вытянуть шток на полный ход. Работая на подъемнике, нужно опустить авто перед сборкой верхнего крепления таким образом, чтобы подвеска нагрузилась под весом машины.

Устанавливаем лифт комплект на Ниву 2121

Здравствуйте, дорогие друзья! Сегодня предлагаю поговорить с вами про лифт-комплект на Ниву. Это может быть Шевроле Нива, то есть серия 2123, либо более «наша» Нива Урбан, 2131 или 4×4, и представители серии 2121, то есть 21213, 21214. Все зависит от того, какой автомобиль есть в вашем распоряжении.

Россия, Украина, Беларусь и ряд других стран являются наибольшими почитателями автомобилей Нива. Они доступные и дают массу преимуществ.

Как заменить пружины передней подвески?

Замена пружин Шевроле Нивы может потребоваться при механических повреждениях или сильном их просиживании. К признакам осадки относят:

нарушение плавности хода;
пробои подвески на неровностях;
заметный перекос передней части авто;
разница в высоте передней и задней частей авто;
следы соударения витков пружины.

Передние пружины

Для демонтажа и монтажа передних пружин нужны два ключа на 13, два на 17 и один на 24, а также домкрат и ключ для откручивания колесных гаек. Сначала снимите колесо и ослабьте гайку оси нижнего рычага ключом.

Выкрутите гайку болта, который крепит амортизатор снизу, и вытащите болт. Далее открутите еще две гайки скобы подушки стабилизатора и демонтируйте скобу. Поднимите переднюю подвеску домкратом, чтобы освободить ограничитель хода сжатия. Далее открутите три гайки болтов крепления шаровой опоры и вытащите болты.

Медленно опуская рычаг, необходимо высвободить пружину и снять ее. Далее снимите нижнюю и верхнюю прокладки пружины. В случае необходимости надо демонтировать ограничитель хода сжатия. Устанавливают пружины при ремонте подвески Шевроле Нивы в обратном порядке.

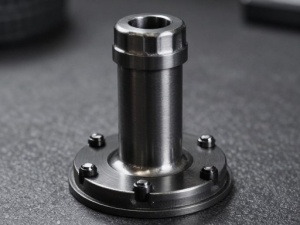

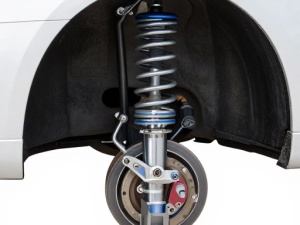

Лифт подвески нива самостоятельно чертеж

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

Домкрат обычный
Домкрат «хайджек»
Съемник пружин
Баллонный ключ
Набор торцевых головок с трещоткой
Набор рожковых ключей
Монтировка
Деревянная колода (пень)

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления. Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону. Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины. Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры. Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов. После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется. При лифте задней оси можно провести профилактику моста и тормозной системы.

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах. Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.

Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата. Крепим амортизаторы, собираем мост, монтируем колеса.

А еще интересно: Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?

Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.

Сделать лифт Нивы-2121 своими руками, чертежи, размеры которого находятся в свободном доступе, не составит особого труда. Благодаря подобному ухищрению можно сделать автомобиль более устойчивым на дороге и преодолеть на нем массу преград. Конечно, чтобы воплотить в жизнь по-настоящему качественные лифт Нивы своими руками, придется изрядно потрудиться.

Процесс займет время, потребует сил, ведь даже самый легкий лифт — это существенное погружение в технические аспекты вопроса. Однако конечный результат оправдает все возложенные надежды, позволяя скромной Ниве проявить себя с исключительной стороны.

Для любителей охоты, рыбалки и дачных путешествий, а также жаждущих испробовать себя и собственную «Ниву» в управлении автотранспортным средством в сложно проходимых местах, нам предоставляется возможность предложить повысить дорожный просвет, с помощью которого возрастает проходимость Вашего авто.

Тюнинг Нивы – лифтинг подвески.

На данный момент присутствует по крайней мере 6 разновидностей лифтинга подвески Нивы и Ш/Нивы, любой по собственному занимателен и оговаривается в ходе подготовки авто к «бездору» по заказу посетителя, принимая во внимание отличительные черты эксплуатации его авто и размеры дисков и резины которые он хочет поставить на свой автомобиль.

Нами почаще берётся за базу комплект от Российского клуба ‘Коровка’. Этот лифт-комплект сделан на заводе и прошел тестирования на состязаниях в Рф. Дорожный просвет повышается на 5 сантиметров, собственно даёт вероятность установить резину R15 235/75 или же R16 235/70 (на верных дисках). К тому же, это обеспечит подъём еще на 4 сантиметра.

В сумме повышение дорожного просвета составит 9-10 см! В этом выполнении «НИВА» в отсутствии утраты комфортных качеств имеет возможность эксплуатироваться как на магистрали с покрытием, но и по бездорожью, не уступая ни в чем внедорожникам зарубежного производства.

Следовательно, по нижней точке РЗМ клиренс составляет 25см, а по срезу порога – 44,5см.

Лифтинг подвески по передку.

Лифт исполняется путём установки нацеленных шайб под нижнюю площадку пружины (они делают достаточный угол передней пружины).Под верхний рычаг (меж ним и шаровой) ставится ещё 1-на проставочная шайба (т. о. разгружаем рычаг).

Меняются местами рычаги поворотных кулаков и наконечники управляющих тяг уже идут с верху в низ (так как впоследствии проделанных раньше дел, при полном вывороте тяги, упрутся в стабилизатор, хотя по желанию посетителя возможно оставить как было, изменив крепление стабилизатора).

Во время выполнения работ по лифтингу нередко по заказу приходится поменять амортизаторы, пружины, рез. проставки, пыльники внутренних шрусов на тюнинговые доработанные под этот вид лифта подвески и создавать регул. отбойников пружин.

Лифтинг подвески Нивы по задку.

Лифт исполняется методом установки новейших чашек задних пружин, которые крепятся поверх штатных на болтах, и кронштейнов для перенесения точек крепления задних амортизаторов вверх на 5 сантиметров (крепятся на болтах).

Короткие верхние штанги заднего моста удлиняются или делаются регулируемыми (для нетяжелого разворота хвостовика, чтобы не закусывало крестовину), реактивные тяги заднего моста либо усиливаются уголком или ставятся сдвоенные, по желанию посетителя добавляется стабилизатор заднего моста «Техномастер» (Тольятти), хотя его нужно будет подгонять под лифтовочную машину, переваривать.

Аналогично предпочтительно, на лифтованых автомашинах, использование заднего шрусового кардана.Тем, кто станет лифтовать старые либо ушатанные машины нужно помнить о внутренних шрусах (шарики уходят с наработанного места), нужно будет готовиться к их смене. Решение этой трудности вполне вероятно уменьшением угла привода с помощью отвязывания переднего моста.

Наружные шрусы данному слишком мало подвержены, хуже им будет, если колесо станет с повышенным вылетом, шириной и весом, и тогда они могут «захрустеть».Хотя и тогда подшипнику ступицы приходится не сладостно, особенно если он имел перед этим люфт.

А еще интересно: Колеса на Ниву (ВАЗ 2121): какие должны быть шины на Ниву

Хотя мы ушли от данной проблемы, так как устанавливаем поворотные кулаки с 2-мя шариковыми подшипниками (от задней полуоси), их не нужно регулировать, затягиваются до упора, хотя гораздо лучше динамометрическим ключом. Узел выходит не обслуживаемый, разгружается ступица, проще накат и гораздо лучше динамика машины. Поворотные кулаки естественно отечественного производства и с гарантией.

При установке широких колёс в последствии лифта нужно будет иметь в виду и о шаровых (когда слабые – «полетят»), сможет полететь и маятник, а установка новейших газовых амортизаторов имеет своим результатом ужесточение верхнего кронштейна пер. амортизатора (по другому рвет, особо при утяжелении передка), можно усиливать и крепление задних амортизаторов. Предпочтительно при лифте, заменить подвеску на п/уретановую, взамен резины.

Экономный лифт подвески Нивы 1,5-2 сантиметров. В такой ситуации мы прибегаем к смене резиновых проставок под пружины на тюнинговые (большей толщины), установки шайб, проставок под верхние шаровые опоры и регулированию отбойников пружин (по желанию посетителя). В этом выполнении на Ниву становятся диски (правильные) в размере R15 215/75.

Замена нижнего рычага передней подвески

Снимать нижний рычаг при ремонте ходовой Нивы приходится при наличии механических повреждений на нем или с целью замены сайлентблоков. Для работы вам понадобятся:

два ключа на 13;
два ключа на 17;
ключ на 22;
два ключа на 24;
домкрат;
молоток с бородком.

Сначала нужно демонтировать пружину и открутить гайку оси нижнего рычага. Выбейте ось бородком, обратив внимание на местоположение регулировочных шайб. Вытащите ось, но при этом придержите рычаг. В случае необходимости придется открутить гайки, которые держат опорную чашку пружины.

Перед установкой ось и втулки нужно смазать в поперечине передней подвески, используя консистентную смазку. Далее снятый нижний рычаг устанавливают на место в обратном порядке.

Передняя подвеска Chevrolet Niva с 2009 г.в.

Передняя подвеска Chevrolet Niva — независимая, на верхних и нижних вильчатых поперечных рычагах, с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и стабилизатором поперечной устойчивости.

Верхний и нижний рычаги имеют сходную конструкцию: на концах «вилки» выполнены проушины с цилиндрическими отверстиями под резинометаллические шарниры (сайлентблоки), а с противоположной стороны—площадка с тремя отверстиями для крепления корпуса шаровой опоры. На передней ветви верхнего рычага выполнен прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге — четыре отверстия для крепления нижней опорной чашки пружины.

Передняя подвеска: 1 — тормозной диск; 2 — ступица колеса; 3 — шпилька; 4 — нижняя шаровая опора; 5 — колпачок; 6 — корпус наружного шарнира привода; 7 — регулировочная гайка; 8 — конусная втулка; 9 — подшипники ступицы; 10 — сальники; 11 — грязеотражательное кольцо; 12 — резиновая подушка штанги стабилизатора; 13 — обойма крепления штанги стабилизатора; 14 — поворотный кулак; 15 — кузов; 16 — растяжка; 17 — защитный чехол шарового пальца; 18 — верхняя шаровая опора; 19 — подушки крепления штока амортизатора; 20 — верхний рычаг; 21 — поперечина; 22 — регулировочные шайбы; 23 — ось верхнего рычага; 24 — резинометаллический шарнир (сайлентблок) верхнего рычага; 25 — буфер хода отбоя; 26 — кронштейн; 27 — пружина; 28 — шайбы нижнего рычага; 29 — ось нижнего рычага; 30 — резинометаллический шарнир нижнего рычага; 31 — нижний рычаг; 32 — нижняя изолирующая прокладка пружины; 33 — нижняя опорная чашка пружины; 34 — буфер хода сжатия; 35 — амортизатор; 36 — кронштейн крепления штанги стабилизатора к кузову; 37 — резиновая подушка штанги стабилизатора; 38 — штанга стабилизатора.

Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы. Опора крепится к рычагу тремя болтами. Резьбовые концы пальцев верхней и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака. Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры сфер пальцев шаровых опор. Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров. Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес. Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы: меньшая (плоская) — с внутренней стороны, большая (выпуклостью наружу) — с внешней.

Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только на нагруженном автомобиле, иначе шарнир будет постоянно закручен и быстро выйдет из строя. Ось нижнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага.

Так же, как и шарниры верхнего рычага, каждый шарнир нижнего рычага стянут между двумя шайбами, но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких).

Толщина шайб подбирается на заводе, при демонтаже рычага необходимо запомнить их число и расположение. Изменять расположение шайб допустимо лишь при необходимости восстановления геометрии подвески (например после ДТП, замены поперечины). При этом расстояние между наружной шайбой и отбортовкой втулки резинометаллического шарнира после затяжки гайки должно быть в пределах 3,0—7,5 мм. В том случае, если невозможно отрегулировать угол продольного наклона оси поворота при исправных деталях подвески, можно перенести часть шайб с одного конца рычага на другой.

Поперечина подвески представляет собой изогнутую стальную балку трубчатого сечения, к которой с двух сторон приварены стальные кованые кронштейны. В нижней части кронштейна расположена втулка оси нижнего рычага, а верхняя часть выполнена как вертикальная площадка с тремя парами отверстий для крепежных болтов. Верхняя пара болтов крепит ось верхнего рычага к поперечине. Средняя пара болтов стягивает кронштейн опоры силового агрегата, поперечину и ее кронштейн. Кронштейн крепится к лонжерону кузова и служит опорой верхнего витка пружины и штока амортизатора. Нижняя пара болтов стягивает поперечину и ее кронштейн. К трубчатой передней части поперечины приварены два кронштейна крепления редуктора переднего моста. К трубчатой задней части поперечины приварены два кронштейна растяжек. К ним на болтах крепятся растяжки, повышающие продольную жесткость конструкции. Задний (резьбовой) конец растяжки крепится к кронштейну на кузове автомобиля двумя гайками и шайбами.

При установке растяжки внутреннюю гайку заворачивают до касания шайбой кронштейна, а наружную — рекомендуемым моментом. Внизу пружина подвески опирается на нижнюю опорную чашку пружины через пластиковую прокладку. Между верхней опорной чашкой пружины и кронштейном поперечины установлена резиновая изолирующая прокладка. К кронштейну поперечины приварена стойка опоры буфера хода сжатия (она обращена вниз) и чашка буфера хода отбоя (обращена вверх). Буфер хода сжатия при максимальном ходе подвески упирается в нижнюю опорную чашку пружины, а буфер хода отбоя — в прилив на верхнем рычаге. Нижняя опорная чашка пружины крепится к нижнему рычагу четырьмя болтами с гайками и пружинными шайбами.

К нижней чашке также приварены кронштейны крепления нижнего конца амортизатора и стабилизатора поперечной устойчивости (сзади пружины). В проушину амортизатора запрессован резинометаллический шарнир, поэтому затягивать болт его нижнего крепления можно только на автомобиле под нагрузкой. Шток амортизатора через две резиновые подушки гайкой с шайбами крепится к кронштейну поперечины. Гайку можно затягивать при любом положении подвески. Стабилизатор поперечной устойчивости (штанга) представляет собой изогнутый пруток из пружинной стали. Он уменьшает крены автомобиля при прохождении поворотов. Через резиновые подушки, прижимаемые стальными обоймами, штанга прикреплена в двух точках к кузову и в двух точках к кронштейнам на нижних опорных чашках пружин. К ее средней части крепится через резиновые подушки нижняя крышка редуктора переднего моста. Ремонт подвески, в основном, заключается в замене изношенных и поврежденных деталей. Особое внимание обращайте на состояние защитных чехлов шаровых опор (пыльников). Если пыльник порван — немедленно замените его и смазку, иначе опора быстро выйдет из строя. Сайлентблоки заменяйте при выпучивании резины, надрывах, трещинах или сильном износе.

Информация актуальная для автомобилей Шевроле Нива 2009, 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020, 2020 года выпуска.

Замена верхнего рычага

Снятие верхнего рычага

Если при диагностике передней подвески Шевроле Нивы вы обнаружите механические повреждения или решите заменить изношенные сайлентблоки, вам придется снять верхний рычаг. Для работы вам понадобятся два ключа на 13, один на 22, домкрат и баллонный ключ. Поддомкратьте авто и снимите колесо, а затем подставьте опору под нижний рычаг и нагрузите подвеску, опустив авто.

Открутите три гайки, которые держат шаровой шарнир на верхнем рычаге. Затем открутите пару гаек болтов крепления оси верхнего рычага. При проворачивании болтов их нужно придерживать ключом.

Демонтируйте верхний рычаг, обратив внимание на количество и местоположение шайб для регулировки, которые установлены на болтах крепления оси. Монтаж верхнего рычага в сайлентблоками осуществляется в обратном порядке.

Меняем сайлентблоки верхнего рычага

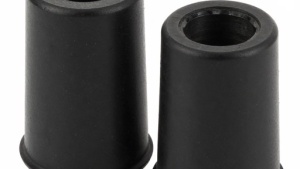

Сайлентблоки верхнего рычага

В верхнем рычаге сайлентблоки меняют по тем же причинам, что и в нижнем. Для работы потребуется ключ на 22 и съемник. Сначала демонтируйте верхний рычаг со всеми сайлентблоками и осью машины. Открутите гайки верхнего рычага и снимите шайбы и гайки с оси.

С помощью съемника вам нужно выпрессовать сайлентблоки из проушин, и запрессовать сюда новые. После этого соберите все обратно и отрегулируйте сход-развал. Самостоятельно сделать это вы не сможете, так как у вас наверняка нет специального оборудования.
