Замена прокладки головки блока цилиндров

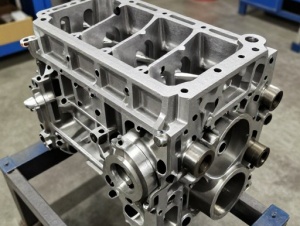

Двигатель состоит из двух основных частей — блока цилиндров и ГБЦ, к которым крепятся все остальные детали. Стык между ними нуждается в качественном уплотнении. Обеспечивает его прокладка, которая, в силу особенностей режима работы двигателя, периодически перестает выполнять свои функции. Замена прокладки головки блока цилиндров — распространенная операция при ремонте. Она может потребоваться как при пробое прокладки, так и в виде части большого комплекса работ по ремонту двигателя.

Назначение

Функция прокладки ГБЦ — обеспечить герметичное уплотнение между блоком цилиндров и головкой. Трудится она в тяжелых условиях: температура двигателя меняется от положительных сотен градусов в рабочем режиме до отрицательных десятков зимой во время стоянки. Агрессивные технические жидкости: масло и антифриз воздействуют на ее поверхность. Неудивительно, что периодически случается «пробой», и ее приходится менять.

Все о прокладке головки блока цилиндров и ее замене

Сегодня в статье речь пойдет о таком важном «болтике» в огромном механизме, как прокладка головки блока цилиндров (далее ГБЦ).

Для начала разберемся, для чего же нужна данная прокладка?

В первую очередь, прокладка ГБЦ выполняет роль уплотнителя между блоком и головкой. Вторая не менее важная задача — это поддержание необходимого давления в масляной системе, одновременно предупреждая просачивание из системы масла и ОЖ.

Имейте в виду, что деталь эта расходная и одноразовая, т.е. при любом нарушении герметичности в системе нужно проводить замену прокладки на новую.

Выполнять данную работу рекомендуется на сервисе технического обслуживания. Стоимость услуги достаточно высока, примерно 7000-9000 рублей. Сама прокладка доступна любому кошельку, диапазон ее стоимости варьируется от 200 до 2000 рублей.

Если вы решитесь проводить замену своими руками, то вы прилично сэкономите.

Какие бывают Типы прокладок?

На сегодняшний день, завоевали особые лидирующие позиции 3 главных вида прокладок ГБЦ:

Безасбестовые, преимущества:

• остаются почти в первозданном виде даже после срока эксплуатации;
• при незначительном механическом повреждении или легкой деформации быстро принимают первоначальную форму.

Асбестовые, преимущество:

• упругие;
• пластичные;
• термоустойчивы к высоким температурам.

Металлические, преимущество:

• самые надежные из всех перечисленных;
• долговечные;
• хорошие показатели в эксплуатации.

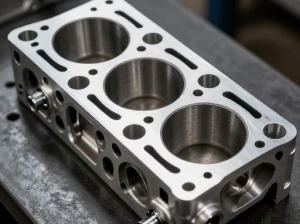

Асбестовая прокладка ГБЦ

Безасбестовая прокладка ГБЦ

Металлическая прокладка ГБЦ

Если вы зададитесь вопросом «какие же выбирать»? То ответ будет прост, выбор нужно делать исходя из того, как вы лично эксплуатируете свой авто, какой у вас автомобиль (марка) и какую сумму вы готовы выложить за прокладку ГБЦ.

Как автомобиль сигнализирует о том, что пора менять прокладку головки блока цилиндров?

Так как для прокладок ГБЦ нет четко отведенного регламентом срока замены, то вы должны сами, на свое усмотрение проводить ее замену опираясь на несколько главных пунктов.

• модель авто;
• состояние двигателя;
• специфики вождения;
• нарушение герметичности и т.д.

Если говорить о каких-то конкретных сигналах выхода из строя прокладки ГБЦ, то это:

1. Масляные следы или ОЖ в месте стыка блока и головки.
2. Выявление в масле примесей светлого цвета.
3. Измененный выхлоп при прогреве двигателя сигнализирует о жидкости в цилиндрах.
4. Обнаружение масляных пятен в баке с ОЖ.

Все выше указанные пункты, являются самыми широко распространенными сигналами об износе прокладки ГБЦ.
Процедура проведения замены прокладки ГБЦ.

В начале статьи было сказано о стоимости услуги замены прокладки ГБЦ в автосалоне и что самостоятельная замена позволит сэкономить достаточно крупную сумму.

При проведении работы самостоятельно будьте аккуратны и последовательны, придерживаясь алгоритма действий.

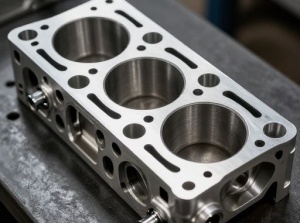

Алгоритм замены прокладки ГБЦ:

1. Отключаем и снимаем все навесное оборудование и трубопроводы.

2. Далее тщательно вычищаем головки крепежным болтов от налипших масла и пыли. 3. Проводим отвинчивание этих болтов. Нюанс: выкручивать начинаем от средних болтов и не вывинчивая их полностью (только лишь на откручивание болтов крепления, причем начинать следует от середины, -за один раз проворачивая каждый болт не более чем на один полный оборот).

4. После выполнения всех вышеуказанных трех шагов- проводим съем головки блока и демонтаж изношенной прокладки.
5. Затем тщательно вычищаем «гнездо» головки блока и прокладки, проводим монтаж новой прокладки таким образом, чтобы она встала по пазам.

6. Возвращаем головку блока в «гнездо» и фиксируем болтами. Фиксация проводится специальным динамометрическим ключом согласно строгой схемы, разработанной производителем авто и не превышая разрешенный момент затяжки болтов двигателя.

Важно: прежде чем покупать ту или иную прокладку, нужно тщательно изучить подходит ли она требуемым параметрам для вашего автомобиля.

После того, как все стоит на своих местах, возвращаем на места все снятое оборудование и начинаем проводить наблюдение за поведением прокладки в первые несколько дней.

Как видите нет ничего сложного в процессе, главное правильно подобрать прокладку для своего авто, а также сделать все грамотно, аккуратно и без спешки. Удачи!

• Жутко красиво. Путешествие на Nissan Qashqai по Северному Кавказу

Смотреть все фото новости >>

Признаки выхода из строя

Стопроцентную гарантию выхода из строя прокладки ГБЦ может дать только ее визуальный осмотр после снятия головки. Обычно деталь скрыта от глаз, а симптомы ее выхода из строя схожи с признаками куда более серьезных проблем: короблением или разрушением головки блока цилиндров двигателя. Замена прокладки головки блока цилиндров может потребоваться, если:

• масло попадает в систему охлаждения;
• антифриз проникает в масляную систему;
• он же попадает в камеры сгорания;
• в систему охлаждения прорываются выхлопные газы.

В результате можно наблюдать следующие симптомы:

• уходит жидкость из системы охлаждения, а течи при этом не наблюдается;
• двигатель часто перегревается;
• поднимается уровень масла в картере двигателя;
• заметны пузырьки газа в расширительном бачке;
• из выхлопной трубы валит густой белый дым;
• наблюдаются перебои в работе цилиндров двигателя;
• антифриз быстро меняет свой цвет.

Симптомы могут наблюдаться вместе или по отдельности. Они не позволяют однозначно утверждать, что потребуется только замена прокладки головки блока цилиндров, но то, что придется снимать саму головку для окончательной диагностики — это факт.

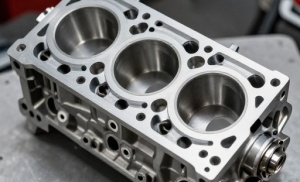

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

1. Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
2. Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.

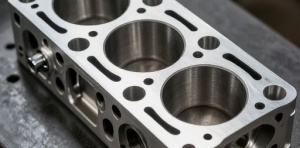

3. Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
4. Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
5. Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Как купить прокладку ГБЦ

Для того, чтобы приобрести правильную запасную часть необходимо обладать следующей информацией:

• для иномарок необходим VIN машины;
• для отечественных авто — модель автомобиля и установленного двигателя.

Выбор производителей достаточно широк, можно приобрести оригинальную запчасть с клеймом производителя автомобиля или так называемый неоригинал. Во втором случае следует отдавать предпочтения изделиям известных компаний, специализирующихся на производстве компонентов для ремонта моторов. Их изделия дешевле оригинальных, но по качеству им ничем не уступают.

Приобретать уплотнительные элементы лучше в крупных сетях магазинов автозапчастей, с устоявшейся репутацией. Даже если приобретенная запчасть окажется некондиционной, что бывает крайне редко, у крупных торговцев проблем с заменой или возвратом, как правило, не возникает.

Что, зачем и почему

Прокладка ГБЦ предназначена для точного уплотнения соединений. Она сразу и единовременно три важнейшие вещи в каждом моторе:

1. Каналы системы охлаждения.
2. Систему газораспределения двигателя.
3. Систему маслообеспечения.

Следует помнить, что практически при любом вмешательстве в ГБЦ замена прокладки головки блока цилиндров должна производиться автоматически, ибо это обычная одноразовая деталь, которую повторно не используют и не устанавливают.

Если прокладка ГБЦ подаёт признаки скоропостижной смерти, то вы сможете определить это по следующим признакам:

• возможна утечка масла И/или жидкости системы охлаждения на стыковых участках;
• при проверке уровня масла, на щупе может появиться белый (полупрозрачный) налёт, что свидетельствует об утечке жидкости охлаждения через прокладку;
• из выхлопной трубы на первых порах после запуска двигателя может появляться светло-сизый дым, который говорит о попадании всё той же охлаждающей жидкости в один или во все цилиндры;
• обратная утечка может произойти и с маслом, если при доливке жидкости охлаждения в бачок вы увидите там масляные пятна.

Это, пожалуй, самые типичные и основные признаки дефекта (износа) прокладки головки блока цилиндров, после обнаружения которых необходимо таковую прокладку как можно быстрее поменять.

Как распознать проблемы с прокладкой головки?

Симптомы пробоя прокладки с одной стороны вполне очевидны. Например, наличие примесей моторного масла в расширительном бачке или пузырьков газа. Кроме того, охлаждающая жидкость может попасть в систему смазки. В результате образуется налет, который можно обнаружить на крышке масло заливной горловины. Впрочем, майонезо подобный налет на крышке появляется и в результате длительной езды с непрогретым двигателем.

Еще один симптом неисправности прокладки головки блока – густой белый дым, выходящий из выхлопной трубы. В то же время, белый дым появляется и во время прожига сажевого фильтра. К тому же, данный симптом можно спутать с испарением влаги, накопившейся в выхлопной системе.

Хорошим индикатором послужит тестер, выявляющий содержание выхлопных газов (СО2) в системе охлаждения. Такой комплект можно приобрести на сайтах интернет-аукционов. Либо следует прибегнуть к услугам автосервиса, располагающим данным тестером.

Помните, что один признак – это слишком мало. Но, если наблюдается большая потеря охлаждающей жидкости вместе с чистым белым дымом, то риск проблем с прокладкой или самой головкой блока высокий.

В случае возникновения подозрений обратитесь в сервис, так как диагностика неисправностей, связанных с системой смазки и охлаждения, а так же с прокладкой ГБЦ требует определенного опыта.

Почему охлаждающая жидкость смешивается с маслом?

Это происходит потому, что каналы охлаждения и смазки, как правило, находятся довольно близко друг к другу. Когда повреждается прокладка либо сама головка, то жидкости в обоих контурах начинают смешиваться между собой.

Если масло попадает в систему охлаждения, то возникает риск перегрева. Еще хуже, если охлаждающая жидкость попадает в масло. Тогда значительно возрастает риск заклинивания двигателя.

Здоровый мотор вообще не потребляет охлаждающую жидкость. Если уровень антифриза падает, видимых утечек нет и все патрубки герметичны, то возможны два варианта. Первый, повреждена прокладка или головка блока. Второй, потерял герметичность охладитель рециркуляции отработавших газов, что в последнее время встречается часто. Симптомы в обоих случаях будут одинаковыми.

Проблемы с прокладкой и головкой не всегда означают, что охлаждающая жидкость будет смешиваться с маслом. Иногда охлаждающая жидкость попадает не в систему смазки, а в цилиндры. В этом случае и появляется густой белый дым из выхлопной системы. Ездить так долго нельзя, поскольку большое количество антифриза в цилиндрах грозит полным разрушением двигателя в результате гидроудара. Жидкость не может быть сжата, что создает большие нагрузки на поршни, шатуны и вкладыши.

Бывает, прокладка ГБЦ прогорает в таком месте, что охлаждающая жидкость или масло просто начинают вытекать из двигателя, а смешивания или попадания в цилиндры не происходит. Ситуация не всегда легко диагностируется, поскольку охлаждающая жидкость, контактируя с горячими частями двигателя, быстро испаряется. А белый налет, указывающий на неисправность, может скрываться в закоулках, недоступных глазу.
