Двигатели внутреннего сгорания далеки от совершенства, поэтому большая часть энергии, расходуемая при работе таких агрегатов, выделяется в виде теплоты. В зимнее время года этот «побочный продукт» может успешно использоваться для поддержания оптимальной температуры воздуха в салоне, но летом в этом нет необходимости, поэтому тосол может закипеть даже после непродолжительной работы ДВС. При нагреве охлаждающей жидкости до определенного значения, автоматически задействуется вентилятор, и температур ОЖ приходит в норму. О датчике включения вентилятора ВАЗ 2110, с помощью которого осуществляется своевременная активация принудительного охлаждения ДВС, и пойдет речь в этой статье.

Устройство и принцип работы

Датчик вентилятора ВАЗ 2110 как 8, так 16 клапанов, состоит из герметичного корпуса, внутри которого находится биметаллическая пластина и электрические контакты. Особенностью рабочего элемента является возможность значительного физического увеличения при нагреве. При значительном изменении температуры в большую сторону происходит расширение пластины, и контакты термореле замыкаются.

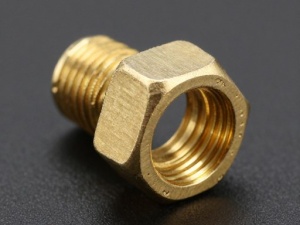

С внешней стороны на корпусе нарезается резьба, которая необходима для надежной фиксации датчика в системе охлаждения двигателя внутреннего сгорания. На находящемся с противоположенной стороны торце датчика, устанавливаются клеммы, которые необходимы для подключения контактных проводов.

Когда включается вентилятор на ВАЗ 21126 и как это влияет на работу двигателя

Поскольку двигатель ВАЗ 21126 совсем незначительно отличается от основного двигателя ВАЗ 2110 (21124), то и температурные режимы работы у них одинаковы, это касается всех 16-клапанных ВАЗовских моторов. Другое дело, что водитель в реальном времени может оценить температурный режим работы только по двум показателям, да и то не слишком объективным — это стрелка указателя температуры жидкости на приборном щитке и по моменту включения вентилятора системы охлаждения.

По стрелке, ясное дело, много не узнаешь, ее показания носят скорее символический характер. А вот вентилятор на Приоре и ВАЗ 2110 срабатывает при четко установленной температуре охлаждающей жидкости. Дело в том, что система управления двигателем (ЭСУД) имеет более точные данные о температуре, чем водитель. Это датчики, расположенные в блоке цилиндров, их два.

Один выполняет чисто декоративную функцию и отвечает за показания указателя температуры на приборке. Второй — главный. Визуально он отличается тем, что к нему подключены два провода, а не один, и именно он сообщает ЭСУД реальную температуру антифриза. Он дает блоку точную информацию и посылает команду на включение вентилятора.

При этом температура двигателя падает в среднем на 5-7 градусов, если карлсон включается вполсилы, а если с полной нагрузкой, то температура выравнивается с 105-107 ˚С до номинальных 96-98 градусов в зависимости от скорости движения и температуры за бортом.

Признаки неисправности

Если двигатель закипел, и при этом не слышно характерного гула вентилятора системы охлаждения, то с высокой степенью вероятности можно подозревать наличие неисправности ДВВ. Обратная ситуация, когда принудительное охлаждение работает в течение всего времени, пока включено зажигание, будет также указывать на проблему с автоматикой. На ВАЗ 2110 инжектор постоянно включенный датчик вентилятора может указывать на наличие проблем в работе контроллера. Блок управления мог «запомнить» ошибку, которая проявилась ранее и в результате при каждом запуске происходит активация работы электродвигателя.

Периодические включения и отключения вентилятора, когда двигатель еще не прогрет, также является верным признаком скорого выхода ДВВ из строя.

При Какой Температуре Включается Вентилятор Ваз 2114

Многие автомобилисты в процессе использования ВАЗ-2114 столкнулись с тем, что вентилятор охлаждения двигателя включен. Не все здесь знают, при какой температуре это должно работать. Эта цифра неразрывно связана с устройством системы охлаждения и встроенным ЭБУ.

Индикатор температуры двигателя

Прежде чем начать конкретно рассматривать температуру, при которой охлаждающий вентилятор отключается, необходимо разобраться в механизме работы. Таким образом, охлаждающая жидкость циркулирует через систему и отводит тепло от двигателя к радиатору. Этот элемент, в свою очередь, естественным образом охлаждает воду противоположным потоком воздуха.

Если естественного охлаждения недостаточно, вентилятор отключается. Это происходит по определенным критериям.

Прежде чем рассматривать все причины и температуры вентилятора, важно запомнить конструкцию системы охлаждения и циркуляцию охлаждающей воды:

1. элемент в виде заглушки для расширительного бачка; 2. расширительный бак; 3. шланг отвода воды из трубы; 4. шланг, проходящий между радиатором и расширительным бачком; 5. шланг, отводящий от радиатора; 6. бачок слева от радиатора; 7. дюралюминиевая трубка; 8. системные заглушки; 9. бачок справа от радиатора; 10. сливная пробка; 11. середина радиатора; 12. корпус для электронного вентилятора; 13. пластиковые крылья электронного вентилятора; 14. электронный двигатель; 15. шкив шестеренного насоса; 16. рабочее колесо насоса; 17. ременный привод распределительного вала; 18. блок двигателя; 19. насосная труба; 20. шланг радиатора с функцией подачи; 21. шланг радиатора отопителя с функцией вытяжки; 22. шланг, который подает охлаждающую жидкость к дросселю; 23. выхлопная труба; 24. шланг для заправки; 25. шланг радиатора отопителя с функцией подачи; 26. термостат; 27. датчик температуры воды; 28. датчик указателя уровень водяного охлаждения.

READ Замена Подшипника Генератора Kia Rio 3

В соответствии с международной автомобильной конвенцией от 1 декабря 1992 года, в которой приняли участие 92 представителя автомобильной промышленности, было решено установить единый стандарт температуры двигателя в рабочем состоянии.

Эта цифра 90 градусов по Цельсию с очень терпимостью менее 3 градусов по Цельсию.

Охлаждающий вентилятор на контуре

Но учитывая площадь работ и температуру окружающей среды, эта температура имеет характеристики повышения. Специально для этого автопроизводители изобрели охлаждающий вентилятор, который обеспечивает дополнительное водяное охлаждение системы. Он введен в эксплуатацию с датчиком температуры, который обнаруживает его в двигателе и расположен специально на силовой части.

Согласно решению конвенции и правил внутреннего распорядка АвтоВАЗа, предельные значения температуры охлаждающей воды составляют. 85-105 градусов.

Таким образом, для нормальной работы двигателя температура системы не должна превышать 105 градусов. В частности, этот индикатор является отправной точкой для включения вентилятора охлаждения. Эти данные поступают в электрический блок управления, который просто регулирует вентилятор.

Схема переключения вентиляторов выглядит примерно так: температура двигателя достигает 105 градусов по Цельсию, затем датчик подает сигнал на компьютер, который включает вентилятор и останавливает его, когда температура системы становится равной 93-99 градусов Цельсия.

READ Mazda Cx 5 Какой Бензин Лить

Датчик температуры охлаждающей жидкости

Летом и зимой, как показывает практика, вентилятор отключается при разных температурах и в разное время. Летом принудительное охлаждение будет уменьшаться чаще, так как радиатор охлаждается горячим воздухом. Зимой вентилятор практически отключается или ограничивается на короткое время, так как естественного охлаждения достаточно. Поэтому основная поломка радиатора происходит в теплое время года.

Простой способ определить неисправность датчика температуры в двигателе ВАЗ

Единственный аспект при охлаждении зимой часто отключается, если термостат неисправен (см. «Замена термостата на ВАЗ-2114»).

Установлено, что нормальная рабочая температура охлаждающей воды ВАЗ-2114 составляет 85-105 градусов по Цельсию.

В этом случае температура для включения охлаждающего вентилятора составит 105 градусов по Цельсию.

Источник

Где находится

Водители, которые раньше никогда не сталкивались с нарушением в работе принудительного охлаждения двигателя, могут не знать, где находится ДВВ. На автомобиле карбюраторном ВАЗ 2110 этот элемент системы охлаждения располагается на радиаторе. Если водитель нашел эту деталь, то без труда сможет обнаружить и датчик включения вентилятора, который находится сбоку. Характерным признаком изделия является подключенных к нему электрических проводов. На инжекторном ВАЗ 2110 эту деталь можно обнаружить на блоке цилиндров.

Расположенный таким образом датчик позволяет своевременно реагировать на изменения температуры охлаждающей жидкости. Кроме того, доступ к этой детали не затруднен и сразу можно приступить к ремонтным или диагностическим мероприятиям, если появились сомнения в ее работоспособности.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

Как заменить

Самый быстрый и простой способ узнать причину отсутствия включения или постойной работы вентилятора – замена ДВВ на заведомо исправное изделие. Чтобы еще больше не запутаться, не рекомендуется использовать б/у изделия, а также датчики, приобретенные в не проверенных торговых точках.

Для выполнения работ по замене ДВВ необходимо подготовить новую деталь, набор гаечных ключей, ветошь и емкость для сбора охлаждающей жидкости. Процесс снятия старой детали и установки нового датчика выглядит следующим образом:

1. Установить автомобиль на ровную площадку.
2. Отключить минусовую клемму аккумулятора.
3. Открутить крышку расширительного бачка.
4. Отсоединить провода от ДВВ.
5. Подставить под двигатель широкую емкость для сбора охлаждающей жидкости.
6. С помощью гаечного ключа на «30» выкрутить неисправную деталь.
7. Установить новый ДВВ.
8. Подключить к датчику провода.
9. Залить охлаждающую жидкость в расширительный бачок.
10. Закрыть крышку.
11. Подключить аккумулятор.

После запуска двигателя ему необходимо дать поработать в течение 15–20 минут. За это время температура охлаждающей жидкости достигнет уровня, при котором происходит смыкание контактов термореле и вентилятор начнет вращаться.

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.

Работа предполагает потребность всего в нескольких инструментах и материалах:

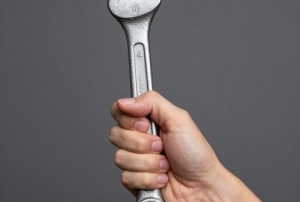

• Накидной ключ на 30 миллиметров;
• Тара для слива жидкости охлаждения;
• Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

1. Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
2. Отключите от аккумуляторной батареи минусовую клемму.
3. Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
4. Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
5. Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
6. Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
7. Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
8. Вверните пробку обратно.
9. Отключите контакты от датчика вентилятор.
10. С помощью ключа на 30 миллиметров откручивается регулятор.
11. Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
12. Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

1. Верните на место электропроводку регулятора вентилятора.
2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
4. Верните на место минусовую клемму аккумулятора.
5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Диагностика ДВВ

Если в результате замены датчика работоспособность системы охлаждения не была восстановлена, то, возможно, новая деталь является бракованной.

Чтобы убедиться в работоспособности ДВВ необходимо выполнить следующие несложные действия:

1. Снять датчик с автомобиля.
2. Поместить его в металлическую емкость с водой.
3. Поставить резервуар на газовую плиту.
4. Довести до кипения.
5. Вынуть ДВВ из емкости и осуществить замер сопротивления между контактами.

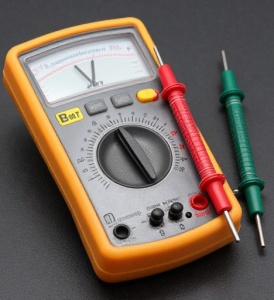

Для выполнения диагностической операции можно использовать недорогой мультиметр или тестер. Если в результате замеров будут установлено наличие незначительного электрического сопротивления, то датчик является исправным и его можно использовать по назначению. Как проверить эту деталь теперь понятно, поэтому если нейдете недорогую б/у деталь, то ее также можно установить, после проведения диагностической операции.

Советы и рекомендации

В процессе проведения диагностических операций и процедуры замены могут возникнуть некоторые сложности, о которых следует знать заранее, например:

• Датчик может быть полностью исправен и проводка цела, но предохранитель, устанавливаемый в этом контуре электрической цепи, может выйти из строя. Эту деталь также рекомендуется заменить новой, чтобы исключить ее из списка возможных «виновников» того, что вентилятор ВАЗ 2110 не включается.
• Диагностику датчика включения вентилятора можно провести и без мультиметра или тестера. Достаточно собрать элементарную схему с источником тока, лампочкой и последовательно подключенным ДВВ, который будет выполнять функцию термовыключателя.

Процесс замены ДВВ ВАЗ 2110 несложен, поэтому даже при отсутствии опыта выполнения подобных работ можно с первого раза идеально выполнить эту операцию без посторонней помощи.
