Лада калина не переключается заслонка печки

При покупке машины обратил внимание что заслонка измены подачи воздуха из салона и с улицы не передвигается стоит в одном положении, даже при большом усилии это не делается! Вопрос почему и как исправить? Обязательно ли снимать облицовку торпеды?!

всем спасибо, снял центральную консоль побрызгал вдшкой в тросик и в сам механизм переключения) разработалась)

Еще зимой стал замечать, что рукоятка переключателя стала туговато крутиться. И чем дальше — тем хуже, порой казалось, что она вот вот отломиться. В основном пользуюсь 2-мя режимами, а они как-то еще переключались, поэтому оставил решение проблемы до тепла, т.к. на холоде пластик очень быстро ломается. И вот наконец руки дошли))) Начитавшись разных БЖ понял, что необходимо снять «бороду» и смазать механизм переключателя. Но, я пошел дальше, и первым делом после снятия «бороды», залил в рубашки тросиков переключателя — WD-40. И все заработало как надо, переключатель стал легко вращаться в обе стороны. Попутно смазал тросик и механизм переключателя краника печки (хотя с ним проблем не было, но в качестве профилактики неплохо). В механизмы набил смазку «ШРУС». Им же смазал шарнир рычага КПП. Когда изучал систему работы механизма переключения потоков — заметил, что один тросик болтается в месте крепления к тяге. Намотал на край зубчика на котором закреплен конец троса толстую нить, тем самым сократив люфт и прижав его к основанию зубчика.

А теперь расскажу как я снимал и устанавливал «бороду». Хоть эта тема заезжена, но я опишу процесс так как происходил он у меня. (лишним не будет) 1.

Открываем пепельницу, отворачиваем 4 крепежных самореза и вынимаем ее.
2.
Просовываем руку в образовавшееся отверстие, отсоединяем колодки от кнопок аварийки и еще 2-х слева и справа от нее. (если вместо 2-х кнопок установлены заглушки, то выталкиваем их изнутри). В итоге видим в нишах кнопок/заглушек саморезы, которые необходимо отвернуть.
3.
Вынимаем магнитолу (если установлена), отсоединяем колодку и штекер антенны от нее.
4.
Снимаем ручки переключателя потоков воздуха и краника печки. (просто тянем на себя).
5.
Снимаем пластиковую фишку с переключателя режимов рециркуляции воздуха. (тоже тянем на себя).
6.
Далее начинаем аккуратно и плавно снимать «бороду», потянув ее на себя, начиная снизу. Фиксируется она 4-мя защелками с боков в верхней части. А также есть еще 2 пружинных пластинчатых фиксатора в самой верхней части, но они выскакивают сами.
7.
После того как удалось отсоединить «бороду» от «торпеды» — нужно отсоединить колодки кнопок обогрева заднего стекла, кондиционера(если есть), переключателя скоростей вентилятора, и 2 колодки подсветки слева и справа от него. (Внимание у колодки переключателя скоростей вентилятора есть фиксатор, его при снятии нужно поджать). Теперь «борода» полностью снята. Процесс может занять около 10-15 минут не торопясь. Устанавливается все в обратном порядке. Но сложности есть, и времени на установку ушло гораздо больше. (Мне пришлось менять одну лампу подсветки, почему перестала гореть так и не понял, хотя с другой стороны работала). Так вот при установке «бороды» есть небольшие подводные камни. Первое на что хочу обратить внимание — это то, что очень легко поцарапать панель пластинчатыми фиксаторами, теми которые находятся в верхней части (аккуратнее с ними) Подсоединив все колодки на место, лучше вынуть переключатель скоростей вентилятора вместе с колодкой наружу (будет удобнее). При установке «бороды» сопло будет упираться в перегородку с отверстиями под колодки подсветки и переключателя скоростей. Если посмотреть сбоку, будет видно что там мешает, и тут главное, чтобы не слетели колодки с ламп подсветки. И рычажок переключателя рециркуляции тоже нужно будет поддеть, чтобы он попал в прорезь. Вот после этих манипуляций все должно встать на место)))

Замена крана отопителя Лада Калина

Вы открыли автомобиль и завели, чтобы ехать на работу. На улице холодно, включили печку и заметили, что охлаждающая жидкость начала поступать в салон. Снова пришёл в негодность кран печки Лада Калина. Решение, которое локализует проблему — вынести кран под капот. Для этого нужно:

Удлинить тягу привода.
Заменить патрубки к радиатору печки.

Менять в дальнейшем проще. Если кран опять потечёт, но не в салон. Так, где находится кран печки на Калине? Размещается под торпедой на уровне центральной консоли, найти несложно. К сожалению, ремонту не подлежит, только замена в сборе. И это единственный надёжный вариант, связанный с заменой. Рекомендуем ставить сразу керамический вместо заводского варианта.

Керамический элемент гарантирует надёжность, высокую износостойкость, а также плавную работу. При установке крана желательно обработать место установки резиновым герметиком. Удобнее делать на яме или эстакаде. Но, если такие варианты недоступны, то можно заехать одним колесом на бордюр.

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Когда нужна замена крана отопителя?

Ремонтировать кран отопителя на автомобиле Лада Калина требуется в двух случаях:

Краник «закисает» или «прикипает».
Изделие протекает в местах соединений.

Не имеет значения, что стало причиной неисправности, изделие следует заменить. Иначе последствия будут более серьёзные. Признаки неисправного краника:

В салоне присутствует запах охлаждающей жидкости.
Заметили следы охладителя на полу авто.
Печку включили, а тепла нет.

Протекание краника печки считается не просто очередной неприятностью, которая затопит салон, а опасностью для ЭБУ автомобиля. Если заметили под ногами следы жидкости, то сразу проведите осмотр, найдите возможную причину утечки. Воспользуйтесь дополнительным освещением или фонариком, чтобы быстро осмотреть краник отопителя. Кроме крана, причиной протекания антифриза могут оказаться повреждения в патрубках или радиаторе. Вы теперь знаете, где находится краник печки на Калине. Если определили источник протекания, которым оказался кран, то нужно срочно заменить.

Проверка элементов системы отопления

Если не работает печка на Ладе Калине – дует холодным воздухом, – лучше искать причину, начиная с самого простого. Не стоит сразу разбирать сложные узлы. Обычно большинство проблем возникает из-за незначительных неполадок.

Датчик температуры

Если воздух из сопел воздуховодов дует только горячий или, наоборот, только холодный, независимо от положения заслонки, причина неисправности в датчике температуры салона. Он находится в потолке, в плафоне освещения. Проблема решается заменой датчика.

Вентилятор отопления

Если переключение режимов и скорости потока воздуха ничего не даёт (слышен свист или треск, вентилятор начинает шуметь), неисправность связана с электровентилятором. Чтобы это проверить, нужно выполнить следующие действия:

Установите ручку регулятора температуры в крайнее положение синей зоны.
После этого начните переключателем менять скорости вентилятора с первой по четвертую.

Порядок замены краника печки.

Смену крана отопителя проделывайте на холодном двигателе. Подложите под ноги ветошь для впитывания пролитой жидкости. Произведём замену краника печки без снятия торпеды. Всё что нам нужно, так это добраться до места, где находится кран отопителя на Калине.

Читайте также: Как проверить ДАД

Снимаем корпус воздушного фильтра.
Снимаем модуль зажигания.
Откручиваем болт и сливаем антифриз
Откручиваем гайку в том месте, где патрубки печки проходят в салон.
Снимаем верхний патрубок печки с термостата.
Снимаем нижний патрубок.
Переходим в салон.
Отсоединяем трос газа от педали.
Снимаем педаль газа вместе с кронштейном.
Откручиваем крышку радиатора печки.
Отгибаем металлическую деталь, которая размещается слева от корпуса печки.
Выкрутите частично один болт крепления ручного тормоза, другой выкрутите полностью. Теперь вы можете открутить саморезы тоннеля.
Отсоединяем фишку прикуривателя, блок предохранителей.
Окручиваем и разбираем переднюю консоль. Всё видно и доступно, нет ничего сложного.
Снимаем пепельницу. В месте аварийной кнопки расположены две заглушки. Когда вытащите, то под ними увидите саморезы.
Все фишки и провода подпишите и пронумеруйте. Тогда при сборке не будет никаких осложнений.
Вытащите электронный блок управления (ЭБУ) так далеко, насколько позволят провода. Разместите в надёжном месте, главное, подальше от отопителя.
Теперь вам придётся открутить все болты, которые встретятся вам в процессе разборки. Только тогда можно будет полностью демонтировать переднюю консоль.
Снимите панель торпеды, отодвиньте в сторону радиатор, и тогда достанете воздуховод. Вы добрались до места, где стоит кран печки Калина.

Извлеките старый кран, установите новый и соберите все, соблюдая обратный порядок действий. Рекомендуем также поменять патрубки, идущие к радиатору от краника.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

Прогрели двигатель, а тёплый воздух не поступил в салон.
Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

Насос. Ремонту не поддаётся, только замена.
Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Lada Oka франкенштейн › Logbook › ТЕПЛО В АВТО(часть 1)- избавляемся от крана печки т.д.

Всемушки привет)

Ну вот сново пишу про ремонтик окуря) Я уже писал ранее про то что в машине бежит краник печки( это создает массу проблем, такие как запах тосола в салоне, постоянный подлив тосола, грязь в салое ну и меньше тепла в машине! И еще по опыту с копейкой я решил что просто сниму кран и поставлю медную трубку! Так как за все время езды на копе я ни почти не закрывал кран, даже летом! дело все в воздухе, если перекрываешь подачу воздуха то радиатор отопителя не нагривает уличный воздух и не греет салон! Такая система применена и на наших ЛАДА КАЛИНА. где кран не устанавливается с завода. Приступаем к работе) -первым делом я слил тосол и снял кожух воздуха заборника из подкапотки ( держится на четырех винтиках) и увидел там кучу листьев, грязи и т.д, но самое страшное было то что под кожухом скрывалось много ржавчины!

-Дальше сняв трубку и кран с радиатора промыл его под водой с шампунем)))

После взял и поставил радиатор обратно на место для примерки) увидел что новая трубка почти задивает кузов авто, а прокладка моторного отсека не совпадает по трубкам) Ну и взяв круглый напильник пода гнал все как надо)

Вот как то так) Собрал все на место! и рад) теперь в машине не когда не побежит кран))) а оставшийся регулятор открывания крана приспособлю куда нибудь в другое место) Но это еще не все ! Продолжение следует) всем пасибо и пока=)

Recommendations

Comments 36

Термостат от какой машины стоит от 2110 или от 2108?

Стоит десятый, но все времени нет в БЖ выложить)

я на всех свих оках ставил, кроме китайоки и гранты, даже на 21099 ставил, эффект ошаломляющий

Ну незнаю как с восмерышным термосом ) он у меня не работал при покупки) я поставил сразу десятый и мне нравится!)

… «Кстати это место гниет потому что вода и снег попадая через воздуха заборник полностью не вытекает, и плескаясь по кузову гробит его))))»…Там должен быть кожух пластиковый, который предотвращает попадание туда воды при ПРАВИЛЬНОЙ его установке. А слив с этого кожуха происходит через резиновый клапан. И если этот клапан, я бы даже сказал — заслонка чист от грязи и листвы то ржавчины там никогда не будет. Тем более гниения.

НУ я спорить не буду конечно) но этот кожух у меня стоит и он не плотно прилегает к левой части воздуховода(если стоять лицом к копоту) то есть вода попадает и между воздуховодом и маленьким кожухом.

При установке на место — кожух надо заводить ЗА воздуховод

Он так и стоял, я его также засунул)

вроде сейчас керамические краны продаются, мб его стоило попробовать? а обычные та да, постоянно текли.скорее от того, что редко им пользуемся, вот там закисает, прикипает и потом срывается-течёт.

радиатор печки смотрю родной, должен тёплый быть, если кусками герметика не забитый.

Ну я на копейку поставил кирамический, он вроде нормальный но я им всерогно не пользуюсь) а на окуне радиатор промыл вроде норм) но плохо то что у алюмения теплоотдача хуже чем у латуни поэтому в окухе греет хуже чем в копе.

нормально и алюминий греет. у меня когда новая была, аж глаза сушило.потом как термос родной не стал держать, начал другие ставить и всё, тепла уже не было такого. меня это достало и я пошёл и тупо купил новый радиатор печки.Крафт, просто именно он был в наличии. свой когда снял, тоже хотел промыть, но из него вылетали куски герметика. в общем поставил новый радиатор и…тепла так и не было, хотя переделал на 10ый термос, рука не терпит шланг, который в салон идёт, а тепла нет. и вот спустя 4 года, недавно менял на 12ке и давай читать отзывы, оказывается, нужно ставить такой же ДААЗ, который и с завода ставят.у него самая плотная набивка теплоотводящих пластин и ещё как лабиринтом немного, на свет не просматривается короче.вот он дует реально кипятком, аж руке больно, ногти заворачиваются)

а керамич.краник ставил на 2105.но он не до конца перекрывал тосол.так и продал.

Даушь про родиаторы такова не слышал! Сказать честно при покупке термос вообще не открывался, щяс поставил десястый и также трубку держать не возможно а греет так себе! Ну а кран уменя нормал закрывается, я просто второй рукой помагал ему закрытся.

я сам пролетел на 700р.раз думаю купил новый радиатор, значит будет жарко.а оно не в этом ещё и дело.радиатор радиатору рознь.вот просто зайди сам в магазин, где есть выбор штуки 3-4,разложи их рядом какие будут:Прамо, Лузар, Крафт, ДААЗ и посмотри на соты.визуально, в одном будут редкие, как в заборе щели).понятно, воздух сквозь него пролетит и нагреться не успеет.тем более на свет смотришь и он просматривается.а в ДААЗе как будто небольшие лабиринты, как извилисто воздух сквозь него проходит. вот, долго, но понятно))

Ну я покупать новый точно не буду пока что)

а 10й термос продувал в магазе? они там тоже,1 нормальный, держит, а другие 3 пропускают большой круг, потому, что конструкция какая то не понятная.жестянка не плотно прижимается.

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни».

Перечень наиболее часто встречающихся неисправностей выглядит так:

протекает радиатор отопителя;
заклинивает или не до конца открывается заслонка печки;
выход из строя вентилятора или блока управления;
поломка моторедуктора;
пришел в негодность датчик температуры или резистор отопителя;
засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

На Ладе Калине с климат-контролем поворотом заслонок управляет моторедуктор по команде электронного блока. Последний получает сигналы от датчика температуры, находящегося в салоне автомобиля, и соответствующим образом реагирует на изменения микроклимата. Контроллер взаимодействует как с отопителем, так и с кондиционером.

Как произвести регулировку заслонки отопителя на Ладе Калине?

Первым делом нужно отрегулировать кран отопителя.

Снимите скобу, которая держит оболочку троса на корпусе краника.
Снимите трос с рычажка крана.
Откройте кран по максимуму.
Отцепите трос от блока рычажков.
Уберите старый трос.
Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.

Затем приступаем непосредственно к регулировке заслонки отопителя.

Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
Оттяните рычажок на себя — это будет по максимуму открытое состояние.
Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
Зафиксируйте.
Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Однозначно отопитель в Ладе Калине обогревает намного лучше, чем в предшествующих моделях линейки автопрома ВАЗ.

Но неправильная работа заслонок отопителя, к сожалению, является очень частой «болезнью» Лады Калина. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это самостоятельно можно достаточно быстро и просто.

Читать дальше: Что лучше лада гранта дэу нексия

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом – контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Диагностика и устранение проблем

Проще всего решается вопрос, касающийся салонного фильтра. Для первого раза будет достаточно тщательной продувки элемента, но потом его лучше заменить. Настоящая беда — протечка радиатора или поломка вентилятора, тут не избежать дорогостоящей замены агрегата. Столь же высокую цену придется заплатить за новый блок управления.

Несколько дешевле обойдется установка нового датчика температуры, моторедуктора или резистора отопителя Калины. Причем неисправность еще надо верно диагностировать, что бывает довольно сложно. Сгоревший резистор выявляется легко — вентилятор работает только на максимальной скорости.

Сложнее проверить датчик, спрятанный в осветительном плафоне. Признак неисправности — из одной или нескольких решеток идет горячий или холодный поток вне зависимости от положения рукоятки регулятора.

Сложнее обнаружить, насколько хорошо функционирует механический регулятор печки. Для этого нужно до него добраться, разобрав часть передней панели. Таким же образом выясняется исправность работы воздушных заслонок.

Для проведения диагностики поиск проблем лучше начать с наиболее доступных элементов, а уж потом приступать к разборке.

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

Заводим двигатель автомобиля.
Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
Переводим регулятор скорости на максимум.
Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
Воздух, который выходит с панелей, должен дуть тёплый воздух.
Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

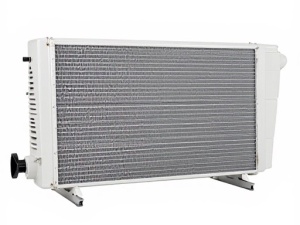

Как поменять радиатор

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

Выполняя операцию, стоит перенести в другое место контроллер, находящийся прямо под печкой. Капающий из нее антифриз может вывести чувствительную электронику из строя. Также при снятом радиаторе легко поменять неисправный кран отопителя или моторедуктор, потому что к ним откроется доступ. Редуктор представляет собой единый блок с датчиком положения заслонки и меняется тоже целиком.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

Извлечь салонный фильтр, убрать из проема грязь и пыль.
Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

В основном устранение неисправностей печки Калины — это работа несложная, но очень трудоемкая. Чтобы поменять мелкую деталь, нужно потратить время на разборку, чтобы до нее добраться.

Вентиляция салона ЛАДА Калина

Вытяжные дефлекторы встроены в панели кузова под задним бампером. Обогрев салона осуществляется отопителем, установленным под панелью приборов.

1 — воздуховоды подачи воздуха пассажиров на заднем сиденье. 2 — боковые сопла подачи воздуха водителю и пассажиру на переднем о или на стекла передних дверей. Нагнетание потока воздуха регулируют решетки (в вертикальном напрвлении и створки в горизонтальном направлении. 3 — сопла обдува стекол. 4 — сопла обдува ветрового стекла. 5 — верхнее сопло подачи воздуха. 6 — центральные сопла подачи в салон.
