Причины по которым не работает вентилятор охлаждения на Ниве шевроле

Для подержания оптимальной температуры в двигателе в автомобиле установлена система охлаждение. Одним из главных элементов в этой системе являются вентиляторы, благодаря которым через радиаторную сердцевину в двигатель происходит подача нужного количества воздуха. Если перестает работать, вентилятор охлаждения Нива Шевроле перегревается, так как начинает собираться лишнее тепло.
В отличие от классических автомобилей в нем установлено два вентилятора, за счет чего функционирование систем в ней происходят намного сложнее. Если стрелка, которая показывает температуру, находится в красной области, и система охлаждения отказывается работать, вместе с тем не включается вентилятор охлаждения, то автомобиль нужно как можно быстрей доставить в автосервис, либо попробовать самостоятельно найти причину неисправности.

Вентиляторы системы охлаждения Нива Шевроле служат для принудительного обдува радиатора. Они повышают интенсивность теплоотвода во время движения на низкой скорости и являются единственным способом охладить антифриз в пробке или «тянучке».

Электрические схемы автомобилей Нива Шевроле, выпущенных до и после 2009 года отличаются. В обоих случаях предохранители с плавкими вставками на 50 ампер, защищающие цепи питания электровентиляторов, находятся в дополнительном блоке. Он находится за вещевым ящиком с пассажирской стороны салона. На рисунке показано где находятся предохранители вентиляторов.

При превышении допустимого тока вставка плавится и цепь размыкается. Поэтому предохранители — первое, что надо проверить, если не работает электровентилятор охлаждения. Работоспособность детали можно оценить визуально или с помощью омметра (мультиметра). Для этого придется предварительно извлечь предохранитель из гнезда.

В дополнительном блоке установлены не только предохранители. Там же расположены три электромагнитных реле, управляющих работой электродвигателей системы охлаждения. Их цепи управления запитаны от замка зажигания и выходов бортового контроллера, а силовой ток поступает от АКБ через предохранители.

Срабатывает реле следующим образом:

  1. На управляющие выводы подается напряжение.
  2. Ток проходит через катушку индуктивности, в результате чего появляется электромагнитное поле.
  3. Стальные контакты притягиваются и замыкаются.
  4. Ток, проходящий через реле, приводит в действие электродвигатель.

Как только управляющее напряжение исчезает, контакты размыкаются под воздействием пружины и вентилятор останавливается.

Проверить работоспособность реле можно тремя способами:

  • Замена реле на заведомо рабочее и протестировать работу системы.
  • На заглушенном двигателе при включенном зажигании отключить разъем датчика температуры. Должен быть слышен щелчок срабатывания реле.
  • Демонтировать и прозвонить выходные контакты мультиметром, подавая напряжение выводы индукционной катушки.

Блок управления получает информацию о температуре антифриза с термодатчика. Он представляет собой резистор, сопротивление которого меняется с изменением при нагреве и охлаждении: от 1,3-1,8 кОм при 30℃ до 155-196 Ом при 90℃. Проверить его работоспособность можно при помощи омметра и термометра. Для этого необходимо снять деталь, погрузить в воду и измерить сопротивление при разной температуре.

Датчик расположен на головке двигателя в районе выпускной магистрали системы охлаждения. Открутить его можно торцовым или накидным ключом.

Всем известно, что современные автомобили имеют в конструкции водяную систему охлаждения двигателя, которая позволяет во много раз увеличить ресурс функционирования не только мотора, но и всего механизма в целом. Шевроле Нива также имеет в конструкции радиатор, которые наполнен охлаждающей жидкостью.

Данная жидкость циркулирует по системе, тем самым охлаждая мотор автомобиля. Но температура двигателя превышает 100 градусов, поэтому если не охлаждать эту жидкость, то вскоре она превратится из охлаждающей в нагревающую. Именно для этого и имеется система охлаждения радиатора, работа которой осуществляется за счет вентилятора.

Но так как Шевроле Нива оснащена мощным 1,7-литровым двигателем, то для охлаждения радиатора используется два вентилятора. В данной статье же рассмотрим, за счет чего осуществляется работа этих устройств, а точнее, что является основным элементом включения этих приспособлений на внедорожнике Нива Шевроле.

Вентилятор охлаждения питается постоянным напряжением 12 В от аккумуляторной батареи. Включаются они при достижении определенной температуры двумя датчиками, которые размещены в двигателе. Итак, при достижении первым датчиком температуры в 99 градусов по Цельсию, происходит его срабатывание, что обуславливает включение первого вентилятора.

Он имеет два положения скорости вращения – большие и малые обороты вращения. Когда же второй датчик достигает величины в 101 градус, то, соответственно, и включается второе приспособление. Таким образом, кратко осуществляется срабатывание устройств охлаждения двигателя Нивы Шевроле. Но нас интересует, какую роль в этом процессе выполняет такое маленькое устройство, как реле, которых на Шевроле Ниве три.

Не работает (не включается) вентилятор охлаждения радиатора — причины, поиск неисправностей

— перегорел проверьте предохранитель, который отвечает за вентилятор

— неисправен датчик включения вентилятора (ДВВ)

— неисправно реле вентилятора

— неисправен блоке предохранителей

— обрыв провода питания

— обрыв дорожки выхода на провод датчика радиатора

— прогорела прокладка под головкой (охлаждающая жидкость не проходит в цилиндр)

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе.

Причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.

А еще интересно: Схема фар и освещение Нива 2121, Нива 2131

Затем проверьте предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым. Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все нормально, отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ неисправен и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается, остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к « » клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка.

ЧТО ДЕЛАТЬ, ЕСЛИ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ

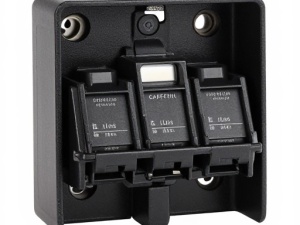

Предохранители

Электрические схемы автомобилей Нива Шевроле, выпущенных до и после 2009 года отличаются. В обоих случаях предохранители с плавкими вставками на 50 ампер, защищающие цепи питания электровентиляторов, находятся в дополнительном блоке. Он находится за вещевым ящиком с пассажирской стороны салона. На рисунке показано где находятся предохранители вентиляторов.

А еще интересно: Реле бензонасоса нива шевроле где находится

При превышении допустимого тока вставка плавится и цепь размыкается. Поэтому предохранители — первое, что надо проверить, если не работает электровентилятор охлаждения. Работоспособность детали можно оценить визуально или с помощью омметра (мультиметра). Для этого придется предварительно извлечь предохранитель из гнезда.

Реле включения вентиляторов

Как правило, мы не обращаем особого внимания на отопление или кондиционер Нивы Шевроле до тех пор, пока они не перестают работать. Эти системы позволяют сохранять тепло в зимнее время и прохладу летом. Возможность управления отоплением и кондиционированием воздуха является гарантией комфортного путешествия независимо от времени года.

Несмотря на то, что на первый взгляд эти системы влияют исключительно на комфорт водителя и пассажиров в поездке, оказывается, они тесно связаны с системой размораживания и удаляют из нее пар. В случае неисправности системы управление Нивой в условиях ограниченной видимости значительно увеличит опасность движения.

В системе охлаждения используются компрессор, конденсатор, испаритель и расширительный клапан. Хладагент сжимается с помощью компрессора, что приводит к его переходу от жидкого к газообразному состоянию, одновременно повышая температуру. Нагретый газ охлаждается до состояния жидкости и переходит к расширительному клапану.

Когда жидкость проходит через расширительный клапан, он снова переходит в газообразное состояние, где он охлаждается испарителем. Затем воздуходувка подает охлажденный воздух прямо в салон автомобиля через вентиляционные отверстия. Кондиционирование Нивы также контролируется с помощью панели управления.

  • Диагностика системы от 500 руб.
  • Откачка старого фреона от 1 100 руб.
  • Промывка радиатора от 1 100 руб.
  • Обнаружение утечек от 560 руб.
  • Дезинфекция и чистка от 1 100 руб.
  • Закачка хладагента от 1 100 руб.

Бампер передний (снятие/установка) — 1 500 руб.Бампер передний (ремонт) — 2 000 руб.Бампер передний (окраска) — 6 500 руб.Крыло переднее правое (ремонт) — 2 500 руб.Крыло переднее правое (окраска) — 6 500 руб.Стойка лобового стекла правая (окраска) — 3 500 руб.Мойка а/м — 500 руб.

Стоимость указана «под ключ» (работа материалы).

Бампер передний (замена) — 1 500 руб.Бампер передний (окраска) — 6 500 руб.Крыло переднее правое (замена) — 1 000 руб.Крыло переднее правое (окраска) — 6 000 руб.Кронштейн крепления правого крыла (ремонт) — 2 000 руб.Кронштейн крепления правого крыла (окраска) — 1 250 руб.Передняя панель (ремонт) — 2 000 руб.Передняя панель (окраска) — 1 250 руб.Передние противотуманные фары (установка) — 1 500 руб.Мойка а/м — 500 руб.

Конструкторы Нивы Шевроле применили в системе охлаждения сдвоенный вентиляторный блок. Это немного усложнило схему подключения, зато резко повысило эффективность обдува радиатора. Вентиляторы приводятся в действие 12-вольтовыми синхронными электродвигателями постоянного тока с индуктором на основе постоянных магнитов. Электромоторы имеют закрытую неразборную конструкцию и не нуждаются в обслуживании.

Мощность каждого электродвигателя — 110 Вт. Вентиляторный блок в сборе потребляет 18 ампер.

А еще интересно: ✅ Нива 2121 давление в шинах —

Вентиляторы по очереди включаются с помощью электромагнитного реле, которым управляет бортовой компьютер. Когда охлаждающая жидкость нагревается свыше 99 градусов, запускается электровентилятор, расположенный ближе к воздухозаборнику двигателя. Температура включения второй крыльчатки составляет 101 градус. Схема подключения вентиляторов изображена ниже.

Система питания вентиляторов включает три реле и резистор, который при необходимости обеспечивает пониженную скорость вращения первого мотора. Питание подается от аккумулятора через предохранители, которые спасают проводку и АКБ в случае короткого замыкания. Управляющие сигналы поступают с 29 и 68 вывода контроллера двигателя.

Последовательное включение и выключение двигателей снижает нагрузку на бортовую электросеть. В большинстве случаев нормализовать температуру удается только за счет первого вентилятора. Это особенно полезно при движении в ночное время, когда лампы фар и габаритных огней сильно нагружают генератор.

Возможность принудительного включения вентиляторов может оказаться полезной при движении по бездорожью или в условиях городских «пробок». Однако конструкторы Шевроле Нива не снабдили машину этой функцией. Ее можно реализовать самостоятельно или на СТО. Необходимо подключить дублирующие реле параллельно контактам включения и запитать их от кнопки, установленной в салоне авто.

Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов. Это позволит уберечь их лопасти при форсировании водных преград вброд.

Проблемы с электродвигателем. Если электродвигатель вышел из строя, его ротор не будет крутиться, соответственно, крыльчатка не станет вращаться. Проверить работоспособность электродвигателя можно, если напрямую подключить его к аккумуляторной батарее. Для этого потребуется взять два провода, подключить их к двум клеммам аккумулятора и двум выводам электродвигателя.

Если вентилятор при прямом подключении «на батарею» не крутится, можно сделать вывод, что требуется замена электродвигателя; Проблемы с датчиком. Если датчик не способен определить температуру охлаждающей жидкости и передать сигнал на включение электродвигателя, его потребуется заменить. Чтобы убедиться в его неработоспособности, нужно отсоединить от него два провода и замкнуть их между собой.

Если электромотор начнет раскручивать крыльчатку, это подскажет, что датчик неисправен и требуется его заменить; Отсутствует напряжение. Третьей и наиболее распространенной причиной неработающего вентилятора охлаждения радиатора является отсутствие напряжения в цепи его питания. Если случился обрыв в проводах или вышел из строя предохранитель, цепь будет обесточена.

ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ: КАК ИСПОЛЬЗОВАТЬ АВТОМОБИЛЬ

Попробуйте включить принудительную работу вентилятора от аккумулятора; Если вентилятор не работает принудительно, двигаться следует с постоянной скоростью около 60 километров в час или выше, чтобы встречный поток воздуха охлаждал жидкость на радиаторе без помощи вентилятора. Также рекомендуется включить в салоне автомобиля систему отопления, чтобы некоторая часть тепла от охлаждающей жидкости уходила в салоне.

Технические параметры Chevrolet Niva (2123) 1.7 / Шевроле Нива (2123) в кузове 5 дв. внедорожник с двигателем 80 л.с, 5МКПП, выпускавшихся c 2002 г. по 2009 г.

Принудительное выключение вентиляторов системы охлаждения двигателя в Шевроле Ниве (ВАЗ 2123)

Чтобы при пересечении брода не получить разбитый лопастями вентиляторов радиатор, да и сами лопасти сберечь, сделал принудительное выключение вентиляторов. Реализация в картинках ниже.

0:343

Принудительное выключение вентиляторов системы охлаждения двигателя в Шевроле Ниве (ВАЗ 2123)
1:848

штатная схема включения вентиляторов в шниве 2006г.в.

1:946


2:1451

схема принудительного выключения вентиляторов с сигнализацией выключения

2:1593

Реализована на пятиконтактном реле и штатной кнопке от противотуманки. В не нажатом положении, ток свободно течет через пятиконтактное реле по штатной схеме включения вентиляторов. При нажатии кнопки, размыкается управляющая цепь включения вентиляторов, а ток начинает питать лампу сигнализации и ревун. Кнопка используется соответственно для управления пятиконтактным реле.

2:2292


3:504

была приобретена кнопка противотуманных фар, в которой заменен сигнализирующий светодиод с зеленого на красный и крышка на изображение вентилятора

3:781


4:1286

был приобретен ревун на 12В, который издает прерывистый громкий сигнал при подаче напряжения

4:1459

На схеме ревун не обозначен, но подключается он параллельно лампе (светодиоду) сигнализации.

4:1632


5:2137

Реализация, проводка соединения реле синим проводом

5:99


6:604

как выглядит в сборе. реле прикручено слева под дополнительное реле

6:732

Здесь 1 — дополнительное реле, 2 — реле включения левого вентилятора, 3 — реле включения правого вентилятора, 4 — реле принудительного выключения вентиляторов. ВНИМАНИЕ! в машинах разных годов выпусков расположение реле может меняться и отличаться от приведенной выше схемы. Ищите схему непосредственно на машину вашего года выпуска. Если схемы совпадают с приведенной выше, то проверить расположение и определить требуемые реле можно по пурпурно-голубому проводу — в приведенной выше схеме такой провод там один и соединяет только требуемые реле включения левого и правого вентиляторов.

6:1819


7:2324

кнопка с изображением вентилятора и подсветкой

7:90


8:595

кнопка с изображением вентилятора и сигнализацией

8:692

Схема проверена в работе — нажимаешь — загорается красный светодиод сигнализации, ревун, как и положено, пищит с интервалом для выноса мозга и вентиляторы выключаются, отжимаешь — сигнализация выключается, а вентиляторы включаются.

8:1125

https://drive2.ru/l/288230376153135045/

8:1172 следующая статья:

Установка рации в Шевроле Ниву (ВАЗ 2123)

Построив экспедиционный багажник, пришла очередь организовывать на его основе радиосвязь в шниве. В моем варианте

9:1998

Рейтинг 0.00 [0 Голоса (ов)]
14365

Возможные неисправности и их причины

Отопление Нивы состоит из множества элементов. Ключевыми элементами являются: нагреватель, проводка, регулирующий клапан, вентилятор и панель управления. Нагреватель напоминает небольшой радиатор. Он расположен рядом с приборной панелью, имеет вход и выход, через который протекает хладагент. Клапан отвечает за контроль количества входящего в него хладагента.

Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира, в специальном монтажном блоке. За работу охлаждения отвечает пара предохранителей, если выходит из строя правый, то оба вентилятора перестают работать, а если левый предохранитель перегорает, то один элемент может продолжать свою работу.

Помимо этого в монтажном блоке имеется три реле, которые отвечают, за работу вентиляторов на разных скоростях. И если, реле отвечающая за работу на малых скоростях перегорает, то система охлаждения правильно работает только на большой скорости, а на малой скорости двигатель начинает греться. Питание на реле подается через специальный предохранитель, который так же может выйти из строя, что спровоцирует выход из строя системы.

Выход из строя температурных датчиков также влияет на правильную работу охлаждения. Они располагаются на двигателе. Срабатывают они тогда, когда достигается нужная температура, один при достижении 90 градусов, а второй при достижении 101 градуса. Проверку рекомендуется начинать проводить именно с них, делается это так, отсоединяется разъем от электродвигателя, и питание на них подается напрямую через АКБ, если электродвигатель работает, то причина в датчиках.

Если после проверки все, предохранители, реле и датчик в порядки, следует обратить внимание на вентиляторы.

1.Не срабатывают оба вентилятора. Возможен выход из строя электродвигателей, сбой работы датчика температуры или обрыв проводов питания, идущих от АКБ или замка зажигания.

2. Не работает второй вентилятор. Причины: неисправность датчика, отказ предохранителя или электромагнитного реле. Также возможен обрыв провода питания.

3. Не включается левый вентилятор. Причины: неисправность силового резистора или термодатчика, перегорел предохранитель или реле. Также возможен обрыв провода питания.

4. Включаются только два вентилятора одновременно. Такое происходит при обрыве дополнительного резистора в цепи первого электромотора.

5. Вентилятор не выключается. Обычно вентилятор постоянно работает при поломке реле или неисправности датчика температуры охлаждающей жидкости.

Ремонт вентиляторов, датчика, реле, предохранителей и дополнительного резистора не предусмотрен. При поломке этих деталей их следует заменить новыми.

как работают вентиляторы на ниве шевроле

Как работают вентиляторы на ниве шевроле

Советы для автомобилистов

Выгодный тепловой режим двигателя внедорожника Шевроле Нива поддерживает система охлаждения, в которой немало важную роль играют два исправных вентилятора, обеспечивающих требуемый поток воздуха через сердцевину радиатора. В случае выхода из строя вентиляторов, система охлаждения не справляется с отводом лишнего тепла от двигателя, и он начинает перегреваться. В связи с тем, что число вентиляторов на автомобиле Шевроле Нива увеличено вдвое, электрическая схема их включения стала сложнее, чем на обычных легковых автомобилях.

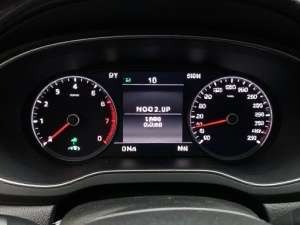

Если стрелка указателя температуры находится вблизи красной части его шкалы, а вентиляторы системы не включаются, то придётся остановиться и начинать поиск этой неисправности. Для этого понадобится снять крышку дополнительного монтажного блока, находящуюся под передней панелью (ниже бардачка) в районе расположения ног переднего пассажира. Предохранителей, защищающих электрические цепи электродвигателей вентиляторов, два. При перегорании предохранителя защищающего цепь правого электродвигателя не будут включаться оба вентилятора, а при перегорании второго не будет включаться только левый вентилятор.

В этом же блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения. Дополнительное реле должно срабатывать при подаче на её клемму №86 управляющего сигнала с клеммы №46 (контролёра ЭСУД). В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор. При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не будет.

Принудительное включение вентиляторов охлаждения на Ниве Шевроле

Если вы посмотрели это видео то непытайтесь писать свои тупые коменты я загрузил его не для этого.

Вентиляторы на Ниве Шевролет

Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Еще много чего есть интересное.

Реле включения правого вентилятора срабатывает при поступлении управляющего сигнала на его клемму №86 с клеммы №6 управления (контролёра ЭСУД). В этом случае вентилятор должен начать работать на большой скорости вращения. Если нет управляющего сигнала или вышло из строя это реле, правый вентилятор включаться не будет. Этот же управляющий сигнал включает в работу и левый вентилятор, так как между клеммами №86 и №85 правого и левого реле включения вентиляторов стоит перемычка. Но питание на электродвигатель левого вентилятора идёт через свой предохранитель.

Также не будут включаться оба вентилятора при выходе из строя датчика температуры охлаждающей жидкости (ДТОЖ). Так как именно по его данным о температуре антифриза, зависит решение контролёра о включении или не включении вентиляторов.

Из-за повышенной температуры внутри моторного отсека бывают случаи деформации пластмассовых кожухов вентиляторов, а при их включении, вращающиеся лопасти вентиляторов задевают за кожух. В результате чего, происходит разогрев кончиков лопастей до температуры их плавления. Когда вентиляторы отключаются, лопасти привариваются к кожуху и при последующем их включении они работать не будут.

Возможна ещё одна проблема, связанная с началом работы вентиляторов сразу после включения зажигания, когда антифриз в системе охлаждения двигателя ещё холодный. Происходит это по следующим причинам:

  • потеря контакта на колодке или в жгуте проводов идущих от датчика температуры охлаждающей жидкости до контролёра ЭСУД, ведь если снять разъём с этого датчика, то при исправных электрических цепях вентиляторов, они должны оба заработать;
  • «глюк» (неисправность) контролёра ЭСУД;
  • залипание контактов реле включения вентиляторов (но вероятность залипания контактов сразу на трёх реле очень мала);

Снятие и замена резистора вентилятора

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

А еще интересно: Как поменять трос ручника на шевроле нива

Чтобы их снять нужно, проделать следующие действия:

  1. Отключаем все провода
  2. Снимаем верхний патрубок

    Шевроле нива не включается вентилятор

  3. Снимаем бампер
  4. Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
  5. На кожухе радиатора нужно ослабить гайки
  6. Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
  7. Откручиваем болты, которые крепят блок и извлекаем его

После снятие рекомендуется заменить сразу оба на новые, так как есть вероятность того что пройдет немного времени и из строя выйдет второй элемент и всю работу по замене нужно будет проводить повторно. Можно эту процедуру проделать снизу, но понадобятся специальное оборудование, и нужно будет двигать двигатель на десять сантиметров назад, что является, очень трудоемки.

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

  • Снять защиту картера и грязезащитный кожух.
  • Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
  • Открутить крепление поперечины рамки радиатора.
  • Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
  • Выкрутить 4 болта, удерживающих насос ГУР.
  • Задвинуть насос назад, вывесив на шлангах.
  • Демонтировать ремень привода кондиционера.
  • Открутить болт, удерживающий зубчатый шкив ГРМ.
  • Снять шкив и ремень.
  • Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
  • Снять вентиляторный блок со шпилек и вытащить вниз.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

  1. Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
  2. Демонтировать защитную планку резистора и выкрутить деталь.

Сборка выполняется в обратной последовательности.

Замена вентиляторов

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

  • Снять защиту картера и грязезащитный кожух.
  • Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
  • Открутить крепление поперечины рамки радиатора.
  • Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
  • Выкрутить 4 болта, удерживающих насос ГУР.

Полезное видео, в котором показано как снять и поменять вентиляторы:

Важно: чтобы добраться до болта, закрытого масляным фильтром, необходимо отодвинуть усилитель от кронштейна.

  • Задвинуть насос назад, вывесив на шлангах.
  • Демонтировать ремень привода кондиционера.
  • Открутить болт, удерживающий зубчатый шкив ГРМ.
  • Снять шкив и ремень.
  • Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
  • Снять вентиляторный блок со шпилек и вытащить вниз.

Совет: датчик положения коленвала затрудняет демонтаж вентиляторов. Потому их нужно вытаскивать постепенно. Сначала опускается левая сторона, потом блок смещается влево, приподнимая правый край, чтобы кожух стал вертикально.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Шевроле Нива не включается вентилятор охлаждения

Популярный на территории нашей страны внедорожник Шевроле Нива оборудован высококачественной системой охлаждения, позволяющей постоянно поддерживать оптимальный тепловой режим двигателя. Особенная роль в данном узле принадлежит двум вентиляторам, которые обеспечивают подачу нужного потока воздуха через радиаторную сердцевину.

Если на Шевроле Нива не включается вентилятор охлаждения, от двигателя перестанет отводиться лишнее тепло, что приведет к перегреву мотора. Так как на этой модели автомобиля число вентиляторов охлаждения увеличено, электрическая схема их функционирования стала намного сложнее, чем в классических легковых авто.

Почему не работает вентилятор охлаждения?

Если на Шевроле Нива не включается вентилятор охлаждения, первым делом, нужно проверить состояние предохранителей, отвечающих за работу узла. Предохранители находятся в монтажном блоке под передней панелью, в районе ног переднего пассажира. На этом авто находится два предохранителя, защищающих электрическую цепь электродвигателя вентиляторов.

В монтажном блоке находится три реле, отвечающих за подключение левого вентилятора на большой скорости и правого — на низкой и высокой скорости вращения. Дополнительное реле срабатывает в случае подачи сигнала с клеммы номер 46 контролера ЭСУД на клемму номер 86. В данном случае напряжение на клеммы двигателя вентилятора проходит через резистор.

Если этот резистор перегорел или из строя вышло реле, вентилятор охлаждения на Шевроле Нива перестанет включаться на малой скорости. Срабатывание реле правого вентилятора происходит после поступления управляющего сигнала с клеммы номер шесть на клемму номер 86. Это позволяет перейти на высокую скорость вращения вентилятора.

Если управляющий сигнал отсутствует, можно говорить о вышедшем из строя реле. При этом на Шевроле Нива не включается вентилятор охлаждения с правой стороны. Важно помнить, что тот же управляющий сигнал отвечает за включение в работу левого вентилятора. При этом между клеммами 85 и 86 происходит процесс перемычки. Однако питание электродвигателя вентилятора, установленного слева, осуществляется через отдельный предохранитель.

Вентиляторы охлаждения на Шевроле Нива не включаются и при поломке датчика, определяющего температуру охлаждающей жидкости. По данным этого датчика система понимает, насколько поднялась или понизилась температура охлаждающей жидкости. При этом контроллер определяет, включать или выключать вентиляторы.

Бывает так, что вентиляторы не включаются по причине деформации пластмассовых кожухов деталей. Такое может произойти при слишком высокой температуре в моторном отсеке. В данном случае лопасти вентилятора будут задеваться за кожух, что приведет к перегреву и расплавлению кончиков. При остановке вентиляторов лопасти попросту приварятся к кожуху и при следующем включении не смогут работать.

Читать новости о новой Ниве

  • Кондиционер Нивы Шевроле — устройство и ремонт
  • Автокондиционеры ФРОСТ // Интернет-магазин // Цены // Кондиционеры для автомобилей Лада ВАЗ, VolksWagen Polo, Daewoo Matiz
  • Система охлаждения Нива Шевроле: схема, неисправности и их устранение | Нива Ремонт
  • Помпа на ниву шевроле — Авто-мастерская онлайн
  • Нива шевроле установка кондиционера — Автожурнал MyDucato
  • Нива шевроле установка кондиционера — Автожурнал MyDucato
  • Почему не включается кондиционер Chevrolet Niva: причины и установка (схема), замена ремня
  • Нива шевроле установка кондиционера — Автожурнал MyDucato

Нива Шевроле: реле вентилятора охлаждения двигателя

Всем известно, что современные автомобили имеют в конструкции водяную систему охлаждения двигателя, которая позволяет во много раз увеличить ресурс функционирования не только мотора, но и всего механизма в целом. Шевроле Нива также имеет в конструкции радиатор, которые наполнен охлаждающей жидкостью. Данная жидкость циркулирует по системе, тем самым охлаждая мотор автомобиля. Но температура двигателя превышает 100 градусов, поэтому если не охлаждать эту жидкость, то вскоре она превратится из охлаждающей в нагревающую. Именно для этого и имеется система охлаждения радиатора, работа которой осуществляется за счет вентилятора. Но так как Шевроле Нива оснащена мощным 1,7-литровым двигателем, то для охлаждения радиатора используется два вентилятора. В данной статье же рассмотрим, за счет чего осуществляется работа этих устройств, а точнее, что является основным элементом включения этих приспособлений на внедорожнике Нива Шевроле.

Принцип включения вентиляторов

Вентилятор охлаждения питается постоянным напряжением 12 В от аккумуляторной батареи. Включаются они при достижении определенной температуры двумя датчиками, которые размещены в двигателе. Итак, при достижении первым датчиком температуры в 99 градусов по Цельсию, происходит его срабатывание, что обуславливает включение первого вентилятора. Он имеет два положения скорости вращения — большие и малые обороты вращения. Когда же второй датчик достигает величины в 101 градус, то, соответственно, и включается второе приспособление. Таким образом, кратко осуществляется срабатывание устройств охлаждения двигателя Нивы Шевроле. Но нас интересует, какую роль в этом процессе выполняет такое маленькое устройство, как реле, которых на Шевроле Ниве три.

Универсальное сканер для самостоятельной диагностики любого автомобиля.

Назначение и конструкция реле

Реле предназначается для коммутирования больших токов нагрузки. Довольно-таки сложная формулировка, поэтому простыми словами говоря, реле необходимо для того, чтобы иметь возможность управлять электрическими цепями, где имеются токи больших величин. Электрический мотор охладителя потребляет постоянный ток, величина которого равняется 20-30 амперам, а это означает, что если его включить в цепь управления (где проходят токи малых величин), то вся электроника выйдет из строя (расплавится проводка). Именно поэтому в конструкции автомобилей устанавливается такой немаловажный элемент управления.

Внешне изделие представляет собой пластиковое основание, внутри которого размещается сам механизм. На обратной стороне основания выведены пять (четыре) контактов. Они и являются основой для включения реле в цепь управления.

Внутри механизм реле представлен в виде катушки с сердечником — она же и является основой для замыкания контактов цепи. На фото ниже можно увидеть внешний вид изделия Нивы Шевроле.

содержание .. 11 12 14 ..

1.5.

Вентиляторы системы охлаждения двигателя Шевроле-Нива (контроллер М7.9.7)

Включение вентиляторов возможно только при работающем двигателе. В зависимости от температуры двигателя контроллер включает электродвигатели вентиляторов системы охлаждения двигателя через вспомогательные реле поодиночке или попарно (рис. 1.5-01).

Правый электровентилятор системы охлаждения включается через дополнительное реле, если температура охлаждающей жидкости достигнет 99 °С. Электровентилятор выключается после падения температуры охлаждающей жидкости ниже 94 °С, или остановки двигателя.

Правый электровентилятор включается независимо от температуры охлаждающей жидкости при включенном компрессоре кондиционера.

Оба электровентилятора системы охлаждения включаются, если температура охлаждающей жидкости превысит 101 °С. Электровентиляторы выключаются после падения температуры охлаждающей жидкости ниже 95 °С, или остановки двигателя.

При наличии активных кодов неисправностей датчика температуры охлаждающей жидкости электровентиляторы системы охлаждения работают до очистки кодов или остановки двигателя.

Рис. 1.5-01. Электрическая цепь вентиляггоров системы охлаждения

1.6. Система вентиляции картера двигателя Шевроле-Нива (контроллер М7.9.7)

Система вентиляции картера (рис. 1.6-01) обеспечивает удаление картерных газов. В отличие от некоторых других систем вентиляции картера, в системе с распределенным впрыском топлива атмосферный воздух в картер не подается.

Система вентиляции имеет два шланга — первого и второго контуров (один малого диаметра, другой большого). По этим шлангам картерные газы, прошедшие маслоотделитель, подаются в камеру сгорания через дроссельный патрубок. Маслоотделитель расположен на левой стороне блока цилиндров.

Первый контур имеет калиброванное отверстие (жиклер) в дроссельном патрубке. От маслоотделителя к жиклеру идет шланг малого диаметра. Шланг большего диаметра (шланг второго контура) идет от маслоотделителя к впускной трубе (наддроссельное пространство).

На режиме холостого хода все картерные газы подаются через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое разрежение и картерные газы эффективно отсасываются в задроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шланг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

Рис. 1.6-01. Схема системы вентиляции картера (слева: вид сверху): 1 — дроссельный патрубок; 2 — шланг первого контура; 3 — шланг второго контура; 4 — шланг впускной трубы; 5 — крышка маслоотделителя; 6 — маслоотделитель

содержание .. 11 12 14 ..

Замена резистора вентилятора охлаждения нива шевроле

Ниже смотрите видео про замена резистора вентилятора охлаждения нива шевроле и выскажите свое мнение об этом в отзывах к статье.

Качество видео: HD DVD

Видео загружено админу от пользователя Адар: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос Замена резистора вентилятора охлаждения нива шевроле нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Мой кот взял на себя роль мужчины в доме: прихожу с работы он первым делом требует пожрать, потом его надо выслушать, затем требует ласки (независимо устала я или нет) и наконец, получив все, чего хотел, ложится спать развалившись на полдивана да еще и храпит.

Руководство про нива шевроле замена резистора вентилятора – милости просим. Ремонта автомобиля своими руками с фото и видео руководствами, все это для тех кому приходится ремонтировать свой автомобиль. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонт автомобиля

Смех в теме: Деревенские пацаны пошли на дискотеку в соседнюю деревню, ну так сказать в крестовый поход.

Опубликовал Админ: по просьбе Сигеберта

Оценка автовладельца: Хороший двигатель для машины такого класса места больше чем достаточно порадовал зимний пакет это подогрев руля лобового стекла передних сидений .Наброл на али экспресе кучу сайдингов для этой машины в салон .Салон стал более богатым c хромовыми накладками на воздуховоды так же установил подлокотник так же купил в интернете очень удобная вещ встала как родная большой плюс для этой машины в наличии есть все и по доступной цене

Если вы заметили, что печка на вашей Шеви-Ниве перестала вас «слушаться», отказываясь работать на первых трёх скоростях, а запускаясь только на четвёртой скорости, вы можете смириться с таким «непослушанием», а можете предпринять действия, восстанавливающие нужную работоспособность отопителя.

Опытные владельцы Нивы Шевроле смогут моментально поставить «диагноз» вашему авто, услышав от вас повествование о том, что печка готова работать только на четвёртой скорости. В этом случае виновником такой технической проблемы однозначно является резистор печки, который вам необходимо заменить, чтобы восстановить нормальное функционирование системы отопления. Те, кто впервые сталкиваются с такой поломкой, даже не предполагают, где расположен резистор, сопротивление отопителя на Ниве. Тем более новички не понимают, как устранить такую проблему. Мы решили поделиться с вами информацией, ознакомившись с которой вам станет абсолютно понятно, что делать, какие действия предпринимать, если внезапно перегорает резистор.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
