Вискомуфта и все,что нужно о ней знать.

Принцип работы устройства

Она была изобретена в США в 1917 году инженером Мелвином Северном. Это изделие не сразу нашло своё применение, поэтому долгое время не было признано. В 1964 году вискомуфту устанавливали в автомобиль Interceptor FF, где она выполняла роль автоматического блокиратора для дифференциала. Только в 1965 году этот механизм занял своё место в двигателе.

Вискомуфта представляет собой устройство, которое отвечает за вращение специального вентилятора, который охлаждает систему благодаря специальной жидкости. Оно имеет вид круглого механизма, выполненного из силиконовой основы и заполненного смазывающим веществом. Вискомуфта обеспечивает плавную регулировку вентилятора.

Внутри корпуса изделия расположены плоские диски. Некоторые из них соединяются с ведущим валом, а другие — с ведомым. На их поверхности находятся различные выступы и отверстия. Особенности конструкции располагают эти элементы в непосредственной близости друг к другу. Силиконовая жидкость, расположенная внутри, имеет свойство сгущаться при сильном перемешивании. Также она расширяется при нагреве, поэтому создаёт большое давление на диски при работе двигателя и сжимает их вместе.

Особенности механизма

С первого взгляда принцип работы вискомуфты вентилятора охлаждения кажется сложным, но это не так. Подвижный коленчатый вал приводится во вращение и передаёт свою энергию муфте. От этого её силиконовая основа становится более мягкой и вязкой. Муфта начинает блокироваться, отчего приводится во вращение второй диск с вентилятором.

Практически в каждом двигателе встречается вискомуфта. Это связано с важностью её функций и качеством выполнения устройства, ведь оно находится на достаточно высоком уровне. В вискомуфте отлично реализован механизм безопасности: когда человек по собственной неосторожности засовывает руку к движущему элементу, он остановится, чтобы не допустить травму.

Суть проблемы

Начнем с того, что инженера Ульяновского автозавода оснащают внедорожники УАЗ Патриот вентиляторами для охлаждения радиатора, которые приводятся в действие за счет вискомуфты.

Вискомуфта представляет собой механизм, представленный в виде двух плоских дисков. Вискомуфта позволяет передавать крутящий момент посредством специальной жидкости на основе силикона.

Принцип действия заключается в нескольких пластинах, насаженных на ведомый и ведущий валы. Вращаются они в емкости с жидкостью, которая изменяет свои свойства при нагревании. Когда жидкость перемешивается при вращении ведущего вала, она меняет свои свойства (расширяется) и тем самым создает давление в камере. В результате происходит зацепление дисков ведомого вала, приводя его в движение.

Такая вискомуфта и является приводом вентилятора на внедорожнике УАЗ Патриот. Все ничего, если бы не такой минус, который дает толчок к поиску его устранения. Этим минусом является то, что вязкость жидкости зависит от скорости перемешивания. Во время торможения автомобиля УАЗ Патриот и работы двигателя на холостом ходу жидкость теряет свои свойства в результате замедления вращения ведущего вала. Это приводит к тому, что вентилятор охлаждения замедляет свою скорость вращения, и температура в двигателе постепенно растет. Такое явление встречается, когда приходится в летнюю жару стоять в пробке или передвигаться по пересеченной местности на невысокой скорости. Вискомуфта хоть и является новшеством, но ее применение на внедорожнике УАЗ Патриот является неудачным. Как устранить проблему перегрева двигателя мы рассмотрим ниже, а пока перечислим минусы использования вискомуфты.

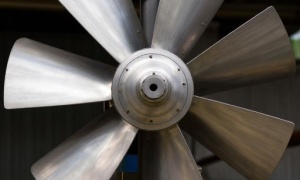

Разлетевшиеся лопасти крыльчатки

Минусы вискомуфты

К минусам использования вискомуфты на внедорожнике УАЗ Патриот можно отнести следующие факторы:

• Нестабильность температуры двигателя, которая меняется в зависимости от оборотов коленчатого вала.
• Нагрузка на двигатель.
• Затрудненный доступ к роликам и ремням.
• Нет возможности принудительного включения вентилятора охлаждения двигателя.
• Непостоянная частота вращения вентилятора. Возможен отрыв лопастей вентилятора, который чреват пробиванием радиатора. В результате возникает необходимость замены радиатора и установки нового вентилятора.

Нет возможности произвести ее ремонт. Если изделие не функционирует, то ремонт уже неуместен, а требуется ее замена на новую.

Теоретически ремонт изделия провести невозможно, но практически можно. Для этого в отверстии вискомуфты сверлятся два отверстия, через которые продеваются болты и фиксируются к ведущему диску. Такой ремонт позволяет вентилятору вращаться независимо от изменения вязкости жидкости.

Чтобы избавиться от этой проблемы, необходимо вместо вискомуфты установить электровентилятор. Такая система намного надежнее, эффективнее, а, главное, рациональна. Достоинства такой системы, рассмотрим далее.

Электровентилятор вместо вискомуфты: достоинства

Достоинствами установки электровентилятора вместо вискомуфты являются:

• Поддержание постоянной температуры двигателя.
• При остановке автомобиля и работе на холостом ходу не нагревается мотор.
• Освобождается доступ к ремню и роликам, что упрощает их замену.
• Возможность ручного включения электровентилятора охлаждения двигателя.
• Кроме того, если не справляется один вентилятор или он выходит из строя, то в таком случае устанавливается два агрегата, которые компенсируют работу друг друга при необходимости.

Итак, мы выяснили, что вместо вискомуфты охлаждения двигателя внедорожника рационально установить электровентилятор. Чтобы это сделать, необходимо извлечь вискомуфту с внедорожника УАЗ Патриот.

Снятие вискомуфты

Снятие вискомуфты не представляет собой особых сложностей и выполняется своими руками при наличии необходимого инструмента. Но все же необходимо знать процесс снятия изделия и некоторые важные моменты. Итак, снятие изделия осуществляется в следующем порядке:

1. Для начала необходимо снять кожух вентилятора. Как это делать, рассмотрим подробнее:

1. Используя небольшую отвертку, необходимо удалить штифты распорных зажимов. Расположены они на верхней части кожуха.
2. Зажимы после этого снимаются.
3. Кожух удаляется путем выведения его вверх.

Проверка вентилятора охлаждения

Не всегда удаётся регулярно использовать автомобиль, поэтому он оказывается в состоянии простоя. Вискомуфта в это время требует проверки своей работоспособности. Это же поможет предотвратить поломку от износа.

Распознать неисправность непросто в штатных условиях, но есть методы, как проверить вискомуфту вентилятора. Чтобы осмотреть механизм, нужно проверить состояние оборотов изделия при включённом разогретом и холодном двигателе. При охлаждённом моторе не должно возникать никаких посторонних звуков, а обороты должны соответствовать норме. Горячий же двигатель часто может провоцировать различные шумы и сбои в частоте оборотов.

Такие проблемы могут возникать из-за неисправностей в подшипниках или несвоевременной замене масла. Также уплотнённые сальники и протечка силиконовой жидкости могут стать причиной поломки.

Решение проблемы своими руками

Если были обнаружены дефекты в работе, не всегда должна проводиться замена вискомуфты. Эти проблемы часто можно решить своими руками. Одной из самых частых проблем, возникающих в этом устройстве, является утечка силиконовой жидкости. Чтобы восполнить недостаток, нужно выполнить следующие действия:

1. Разобрать виcкoмуфту, сняв её из водяного насоса.
2. Стоит присмотреться к диску изделия. На его поверхности находится специальная пластина с пружиной, под которой имеется отверстие для силикона. Нужно с особой осторожностью снять штифт и залить внутрь смазку с помощью специального шприца. Во время этого процесса саму деталь нужно класть в горизонтальном положении.
3. Достаточно будет залить в шприц 15 миллилитров жидкости.
4. Нужно подождать несколько минут, пока вещество не затечёт внутрь вискомуфты, не вынимая при этом шприц.
5. Проверив правильность выполненной процедуры и нет ли излишек силикона, деталь можно установить обратно.

Тем, кто не считает себя опытными автомобилистом, лучше не заниматься подобными работами, ведь это может стать причиной полной поломки устройства. Как правило, самая большая трудность состоит в обратной сборке всех элементов.

Другие проблемы

Нередко подшипники могут стать причиной выхода из строя вискомуфты. Этому свидетельствует появление несвойственных шумов в зоне охлаждения. Но его ремонтом также можно заняться самостоятельно:

1. Для починки изделия его нужно снять с основной конструкции мотора. Для этого откручиваются 3 болта, на которых крепятся подшипники.
2. Замена этих элементов должна производиться только после того, как была слита масляная жидкость и разобран узел. Чтобы упростить процесс, можно использовать специальный инструмент — съёмник. Не стоит применять подручные приборы, так как они могут окончательно повредить детали.
3. После установки подшипника можно проводить установку всего устройства в механизмы мотора. Перед этим нужно залить свежий силикон, который был слит перед заменой деталей.

На заметку: не всегда неправильное поведение деталей требует их скорой замены. Часто можно обойтись и простым ремонтом, который не требует особых навыков.

Частой проблемой при проверке вискомуфты или замене подшипников является поиск подходящего инструмента. Такой съёмник не всегда просто найти в автомагазине, поэтому ремонт может быть затруднённым.

Принцип работы вискомуфты

Что такое вискомуфта вентилятора охлаждения? Это специальный механизм, который выполняет функцию избирательной передачи, что зависит от внешних условий, крутящего момента. Вязкостная муфта выглядит как корпус, который полностью герметичен, с расположенными внутри двумя рядами дисков. Один из них связывается с ведомым валом, второй с ведущим. Эти диски перемежаются друг с другом. Каждый из них имеет как отверстия, так и выступы, а расстояние между плоскостями дисков минимальное. Корпус вискомуфты внутри заполнен вязкой жидкостью, которая, зачастую, изготавливается на силиконовой основе. Жидкость для вискомуфты отличается специфическими особенностями, которые позволяют эффективно её использовать.

Это: Увеличение вязкости при возрастании интенсивности перемешивания. Высокий коэффициент расширения во время нагрева. Когда автомобиль движется с постоянной скоростью, диски вискомуфты вращаются равномерно и масло между ними не перемешивается. Когда скорость ведомого и ведущего валов разнится, также различается и скорость вращения дисков. В результате этого вязкость жидкости увеличивается, и она воздействует на передачу крутящего момента к ведомому валу. Когда разность скоростей вращения дисков очень велика, масло для вискомуфты становится настолько вязким, что она блокируется. Жидкость переходит в состояние, близкое к твёрдому.

Особенности ремонтных работ

Как некоторые автомобилисты могли заметить, не всегда на вискомуфте есть отверстие для заливки силиконовой жидкости. В таком случае оно проделывается самостоятельно, но не стоит это делать новичкам, чтобы не навредить изделию. Лучше обратиться к мастерам, которые сделают аккуратное сверление.

Ремонт вискомуфты вентилятора должен проводиться без напора грубой силы. Основной материал устройства — алюминий, который достаточно просто согнуть и окончательно вывести из строя вискомуфту.

Работа автомобиля зависит от многих механизмов, которые должны работать как единое целое. При выходе из строя хоть одного элемента нарушается исправность всего транспортного средства. Вискомуфта необходима для нормальной работы вентилятора охлаждения. От этого зависит безопасность поездки, поэтому нужно следить за её работоспособностью.

Ремонт вискомуфты вентилятора охлаждения должен проводиться только специалистами. Конечно, можно сделать это и самостоятельно, но любая ошибка может вывести устройство из строя. Нужно заранее позаботиться о сервисных работах.

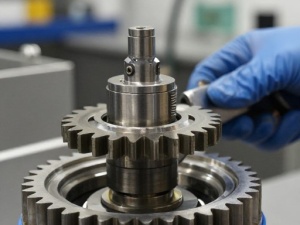

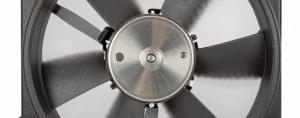

Ремонт и замена вискомуфты вентилятора охлаждения

На самом деле ремонт вискомуфты заключается только в замене подшипников. Если при срабатывании вентилятора появляется характерный гул или любой подобный звук, то подшипник нуждается в замене. Первым делом, необходимо снять вентилятор с приводного механизма. Чаще всего, приводов подобного вентилятора охлаждения является помпа, так как она имеет более близкий контакт с охлаждающей жидкостью, а соответственно удачнее передаст температуру ОЖ на вискомуфту.

Открутите три болта крепления вентилятора к помпе. После этого, вентилятор вытаскивается сверху и разбирается. Жидкость сливается и в дальнейшем будет заменена на новую. Установка подшипника и его запрессовка выполняется при помощи специального съемника или пресса. Использовать ударные инструменты, при этом, категорически запрещено. После замены подшипника, заливается новая силиконовая жидкость, и вентилятор собирают в обратной последовательности.

Замена же вискомуфты выполняется намного проще, что и является отличной и не очень дорогой альтернативой ремонту поврежденного механизма. Замена наступает в случаях, когда жидкость теряет свои свойства и вентилятор не срабатывает или когда она начинает подтекать, что указывает на плохую герметичность всего узла. Чтобы поменять муфту, необходимо открутить весь ее узел целиком от крыльчатки и установить на ее место новый. Таким образом, выполняется замена вискомуфты вентилятора охлаждения двигателя автомобиля.

Как видите это не сложная процедура и выполняется собственными силами при минимуме затрат нервов и денег. Поэтому, проблемы с вискомуфтой можно решить самостоятельно без помощи сотрудников сферы обслуживания и ремонта автомобилей.

Как проверить вязкостную муфту

Пошаговая инструкция по использованию тахографа с карточкой водителя

Работоспособность вискомуфты вентилятора нужно проверять на холодном и горячем силовом агрегате. Об этом свидетельствуют эксплуатационные пособия по ремонту ТС. При холодном моторе перегазовка не будет менять частоту вращений муфты. В случае с горячим мотором этот показатель будет сильно возрастать.

Также обязательно проверяется продольный люфт, при выявлении которого придётся выполнять работы по его устранению. Наличие посторонних звуков во время вращения муфты будет говорить о неисправности подшипников.

Основные причины неисправности

Механизм может выходить из строя по нескольким причинам. Мы выделили основные и наиболее распространённые:

• использование шин различного размера, которые также имеют разный уровень изношенности;
• утечка жидкости с муфты;
• износ деталей в результате интенсивной эксплуатации, воздействия агрессивных факторов и высокой температуры;
• неправильное выравнивание приводного механизма;
• утрата свойств биметаллического датчика, что может наступать в результате поверхностного окисления и застревания муфты;
• неисправное состояние подшипника.

Впускная вискомуфта автомобиля Infiniti

Признаки неисправности

Первым и главным признаком, который может свидетельствовать о неисправном состоянии вискомуфты, является чрезмерный нагрев мотора. Такая ситуация может возникать в результате утечки жидкости или отсутствия своевременного срабатывания биметрической пластины. Температура мотора повышается, а вентилятор не работает вовсе или функционирует на низких оборотах, следовательно, не обеспечивается охлаждение агрегата.

Бывает и так, что при холодном двигателе вентилятор вращается на полную силу. Такая ситуация может возникать из-за испорченного геля, поломки ряда узлов механизма или превращения смазки в твёрдую субстанцию.

К чему может привести неисправная вискомуфта

Рабочий запас вискомуфты в среднем составляет 200 тыс. км. После этого механизм требует к себе повышенного внимания. Нужно постоянно контролировать момент её срабатывания, особенно летом. Также требуется проверять рабочую температуру мотора в пробках. Если отмечаются значения, близкие к критическим, то придётся всерьёз заниматься вискомуфтой. Новая деталь стоит немало, да и найти нужную модель часто не представляется возможным. Потому многие автовладельцы решаются на установку электрической системы. В любом случае, игнорировать такую ситуацию нельзя, поскольку можно столкнуться со следующими неприятностями:

• перегрев мотора;
• сокращение срока службы помпы;
• увеличение расхода топлива.

Каждый из вас предупреждён об опасности, которую несёт в себе неисправная вискомуфта вентилятора системы охлаждения автомобиля. Не стоит пренебрегать проверкой и устранением неисправностей, в противном случае можно столкнуться с очень дорогим и трудоёмким ремонтом двигателя.
