Как проверить кнопку стеклоподъемника

29 июль 2015 Лада.Онлайн 260 521 174

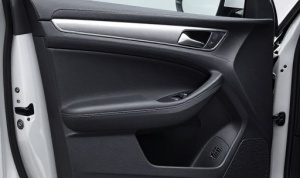

Владельцам Лада Приора приходится периодически сталкиваться с неисправностями стеклоподъемников (ЭСП). В некоторых случаях проблема кроется в какой-то мелочи, которую легко устранить своими руками, в другом случае, чтобы отремонтировать ЭСП придется обращаться в сервисный центр. Мы решили разобраться с основными причинами, почему не работает электростеклоподъемники.

Схема подключения модуле ЭСП для кнопок Калина и распиновка

схема подключения модуле ЭСП калинамотор в двери водителя

• масса (можно лишь на 1 они снутри объединены)
• +12в для стекла водителя
• масса
• +12в для стекла пассажира
• отсутствует
• гнездо модуле ЭСП калина габариты
• к 3 ноге клавиши в двери пассажира
• к 6 ноге клавиши в двери пассажира
• Клавиша ЦЗ:
• гнездо ЦЗ модуле ЭСП калина закрытие
• масса
• отсутствует
• размеры
• масса подсветки
• отсутствует
• открытие

Приобрести Калиновский модуль и клавиши управления ЭСП можете в интернет-магазинах а если доработать модуль управления ВАЗ-1118 электро стекло подъемниками, то можно поставить и 4 клавиши. Будет нужно попросту соеденить модуль 1118-3709810-10 с 2-мя штучными клавишами 2170-3763040. Так, силовой модуль ЭСП из 4х клавиш и ЦЗ готов !

Блок управления электропакетом (на фото ниже) калина люкс не работает. Вернее на мои нажатия не реагирует. Он подсвечен, когда нажимаю на кнопки, щелкаю, слышу однократный короткий звук в районе спидометра/печки ( услышать можно на видео ниже) С утра появилась такая штука, на час отошел, все заработало. К вечеру все снова перестало реагировать и вот уже так целые сутки. Ни центральный замок,ни зеркала, не стеклоподъемники не реагируют на мои нажатия.. В чем дело? Клемму минут на 15 отсоединял , не помогло, сигнализация starline.

Кнопки ЭСП Калины на ВАЗ 2110

Различают два вида Калиновских кнопок ЭСП: слаботочные (мультиплексные) и силовые.Чтобы установить слаботочные кнопки ЭСП потребуется установить блок управления электропакетом/контроллер электропакета (2170-3763040). Это также позволит закрывать двери и окна автомобиля с ключа (управление встроенное в ключ), появится двухступенчатое открывание дверей, и возможность управлять электрозеркалами и блокировками дверей с блока стеклоподъемника.В случае с силовыми кнопками ЭСП все гораздо проще, никаких дополнительных блоков управления не требуется. Достаточно лишь правильно подключить кнопки.

Запомните главное, силовые кнопки выпускает Авар, а мультиплексные — Итэлма.

Установка кнопок стеклоподъемников Калины на ВАЗ 2110

Установка блока стеклоподъемника Калины на ВАЗ 2110

А силовые блоки есть, но только с 2мя кнопками ЭСП и ЦЗ (например, 1118-3709810-10 (351.3769)). Купить такой можно по цене 600рублей. Схема подключения блока ЭСП Калина и распиновка:Основной разъем:

мотор в двери водителя

Инструкция по подключению

Нужно учитывать, что установка задних стеклоподъемников или передних устройств — достаточно трудоемкая задача. Перед тем, как приступить к процессу, взвесьте все силы. Вам нужно знать не только то, как производится установка доводчиков стеклоподъемников и самих ЭП, но и как отрегулировать, произвести настройку и обучить систему. Далеко не каждый автолюбитель сможет сделать это в домашних условиях. Подробная инструкция на тему как произвести подключение стеклоподъемников представлена ниже (автор видео — канал irtimidneuss).

Этапы

Установка универсальных ЭП в первую очередь подразумевает знакомство со схемой. Схема подключения стеклоподъемников должна идти в комплекте. Перед тем, как приступить к процессу, отключите аккумулятор.

Как правильно установить и как подключить стеклоподъемники:

1. Сначала снимите дверные карты — для этого открутите все болты, демонтируйте ручки и отсоедините клипсы обшивки.
2. Стекло нужно надежно закрепить перед демонтажем старого механизма. Фиксировать стекло нужно на скотч. Также извлеките все резиновые заглушки из технологических отверстий, через которые будут проходить провода.
3. Установите регулировочную пластину в наклонный паз и зафиксируйте ее, для этого понадобятся болты М6. Пластина крепится к кронштейну стекла, будьте осторожны, чтобы не повредить его.
4. Механизм ЭСП необходимо установить в верхнее отверстие в собранном виде. Вам нужно надежно закрепить устройство на двери, для этого вам также потребуются болты М6 со стопорными шайбами. Как правило, установка ЭП подразумевает использование трех болтов, но их количество может изменяться в зависимости от конструкции устройства.
5. Следующим этапом будет извлечение двух пластиковых заглушек, расположенных в передней панели, чтобы сделать это, вам нужно будет заранее отключить провод от прикуривательного устройства. Затем просто протяните провод — его можно пустить через технологическое отверстие, которое имеется в двери автомобиля, а также его стойках. На этом этапе будьте внимательны — при укладке убедитесь в том, чтобы провода не соприкасались с движущимися элементами ЭП, в противном случае возможен обрыв проводки. При необходимости все провода нужно будет зафиксировать изолентой, также их надо будет дополнительно обмотать ею.
6. Далее, нужно удостовериться в том, что вы правильно соединили контакты с переключателем. Подключите их к питанию и включите габаритное освещение. При этом должна активироваться подсветка кнопки ЭП. Если она не загорелась, то попробуйте поменять контакты местами.
7. Теперь необходимо заняться рычажной системой. Подключите устройство к пластине и стеклу. Надежно закрутите все гайки, скольку во время движения они могут ослабнуть. Вам нужно подрегулировать устройство так, чтобы стекло находилось в одном положении и было надежно закреплено.
8. Далее, отрегулированный стеклоподъемник следует подключить к питанию, то есть бортовой сети машины. Чтобы не допустить ошибок на этом этапе, следует изучить схему проводки автомобиля, а также схему ЭП.
9. После того, как все эти действия будут выполнены, нужно закрепить фиксаторы. К примеру, для этого можно воспользоваться силиконовым спреем (автор видео — ЛЕША МАСТЕР).
