Для чего нужна помпа в автомобиле
Помпа (или водяной насос) на «Ладе Калине» — это устройство, которое обеспечивает циркуляцию охлаждающей жидкости. Помпа включается в работу вместе с силовым агрегатом, то есть после момента зажигания начинает работать и насос.
Циркуляция тосола/антифриза в системе обеспечивается засчёт вращения вала насоса, на котором находится крыльчатка. Лопасти крыльчатки создают необходимое давление жидкости, благодаря чему охлаждение мотора производится в бесперебойном режиме. Однако при каких-либо дефектах помпы тосол перестаёт подаваться к блокам цилиндров, поэтому мотор можно «закипеть» и выйти из строя. Поэтому для качественного и своевременного охлаждения двигателя необходимо следить за состоянием помпы.
Помпа оригинального исполнения, которая устанавливается на «Лада Калина»
Черта устройства, симптомы поломки

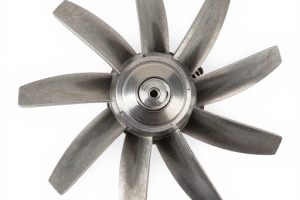

Вот так смотрится насос для Калины
Помпа работает вкупе с движком. Она обеспечивает бесперебойную работу систем подачи горючего и остывания. 1-ая производит перегон горючего из бака в мотор, Следущий повод — принудительную перекачку антифриза иначе говоря тосола.
Водяная помпа-крыльчатка, размещенная на валу, прикрыта корпусом. Вал имеет с обоих концов шарикоподшипники, крутится по причине вращающегося момента, средством ремня, прикрепленного к движку.
Симптомы поломки аква насоса:
Для восстановления функционирования насоса необходимы опыт и особые инструменты. Лучше доверить работу спецам на 100, при всем этом сменять помпу новейшей.
Как определить неисправность помпы на «Калине»
Первым признаком, что водяной насос на автомобиле начал работать некорректно, можно считать посторонние шумы в подкапотной части во время движения.
На автомобилях «Лада Калина» устанавливаются водяные насосы со строго фиксированным сроком службы — 60 тысяч километров пробега или 48 месяцев эксплуатации (что наступит раньше). Поэтому при приближении этого срока рекомендуется менять помпу, даже если признаков неисправностей пока нет.
Однако в некоторых случаях помпа может выйти из строя раньше заявленного срока. Проверить работоспособность водяного насоса можно простейшим способом:
Прогреть мотор до оптимальной температуры. После прогрева рукой в перчатке пережать верхний патрубок, который идёт от радиатора.
Если помпа исправна, то вы сразу же почувствуете давление жидкости в патрубке. Соответственно, насос работает, так как охлаждающая жидкость циркулирует по системе.
В том случае, если давление ощущается, но слабое, или его вовсе нет, необходимо будет перейти к детальному осмотру помпы.
Придётся снять кожух привода ГРМ и визуально оценить внешнее состояние насоса.
Если в месте посадки наблюдается течь тосола, значит, вышел из строя сальник (уплотнитель).
В том случае, если во время езды слышится рёв, можно сделать вывод, что выработался подшипник вала помпы. Можно покачать рукой приводную часть шестерни насоса. Если наблюдается люфт, помпа не будет корректно работать.
Потеря герметичности насоса приводит к тому, что нарушается циркуляция жидкости в системе
Таким образом, можно выявить неисправности помпы, не снимая её с автомобиля. Процедура достаточно проста и доступна даже начинающему водителю.
Процедура смазки насоса
Говоря о смазке помпы, водители имеют ввиду смазку подшипников водяного насоса. На валу установлены сразу два подшипника, которым для корректной работы требуется небольшое количество смазки. Опытные водители смазывают помпу, не снимая её с машины:
Снять газораспределительный кожух.
Очистить место посадки помпы и сам корпус насоса от отложений, пыли и грязи.
Нанести пальцем Литол-24 или ВНИИНП-207 на стыки корпуса.
Качественнее процедура смазки будет осуществлена во время ремонта помпы, когда меняются вышедшие из строя детали. Однако и такой порядок работ тоже может обеспечивать нормальное количество смазки в подшипниках:
В принципе можно, только не удобно сальник снимать. Снять сальник и теплым литолом смазать обойму, она там закрывает шарики но в ней есть прорези, так что на шарики все равно попадет, хотя там может и смазка есть
А Н
https://www.lkforum.ru/showthread.php?t=49205
Подведем итоги
Как видите, замена помпы не такой-то уж и сложный процесс. Главное следовать строго инструкции и определиться заранее, какая помпа лучше. Рекомендуем проверить герметичность системы путем прогрева мотора LADA Kalina до достижения им рабочего параметра температуры. Если утечек и шумов не обнаруживается, то смело устремляемся в путь.
Довольно много автовладельцев задаются вопросом, как проверить помпу, не снимая с двигателя. Ведь без толку лезть в систему охлаждения крайне не рекомендуется, поэтому стоит научиться производить проверку непосредственно на автомобиле. Обратите внимание, что это позволит минимизировать время ремонта, а также даст возможность избежать лишних затрат на ненужные комплектующие. Провести такую диагностику сможет даже совсем неопытный водитель, что облегчит ему задачу, особенно если произойдет неожиданный нагрев мотора. Не затягивайте с проведением диагностических работ, помните, что, перегрев силовой установки приводит к быстрому выходу ее из строя.
Как проверить помпу, не снимая с двигателя, вопрос на самом деле достаточно простой. Никаких проблем с этим возникнуть не должно. Но, нужно знать, как работает эта система. Внимательное изучение процесса работы значительно упростит процесс диагностики. Еще один момент, который не стоит забывать, это возможность провести такую диагностику в любой удобный момент. Даже если вы находитесь на дороге в безлюдной местности, можно провести проверку и принять решение о дальнейшем передвижении.
Замена помпы на «Ладе Калине» (8 клапанов)
На 8-клапанной «Калине» поменять водяной насос можно и самостоятельно. Однако если у автовладельца нет минимального опыта обслуживания машины, может возникнуть множество вопросов. Например, какую помпу купить, как правильно подобрать инструмент и стоит ли сливать тосол из системы полностью?
Какую помпу выбрать
Когда приходит время менять водяной насос, автовладельцы начинают искать по автомагазинам достойную замену. Но какой насос выбрать, чтобы он служил максимально долго и не доставлял собственнику проблем?
Важно выбирать заводские оригинальные изделия. Это сразу видно по упаковке — немятая коробка, гарантийный талон, указана дата изготовления и ресурс службы. Оригинальные помпы обязательно упаковываются в защитную плёнку, имеют голографические наклейки.
В отличие от прослужит недолго — спустя 10 тысяч километров пробега нужно будет снова менять насос.
На АВТОВАЗе конструкторы устанавливают на «Калину» водяной насос ТЗА. Он имеет длительный срок службы, часто водители меняют помпу только по прошествии 100 тысяч километров пробега. В качестве альтернативы можно установить более дорогостоящие насосы немецкого производства Bosch — они тоже славятся своим качеством и долговечностью.
Где расположен водяной насос на «Калине»
В силу того, что помпа приводится в действие ремнём ГРМ, она входит в состав газораспределительного механизма. То есть искать водяной насос на «Ладе Калине» нужно с боковой стороны самого мотора. Визуально до снятия ремня можно увидеть только шкив помпы, который участвует в системе газораспределения.
Помпа на ВАЗе располагается в устройстве ГРМ
Подготовка инструментов
Рекомендуется приготовить стандартный набор инструментов для снятия болтов и откручивания гаек. Также понадобится шестигранный ключ на 6. Чтобы слив тосола прошёл без загрязнений и неудобств, лучше сразу найти ёмкость для слива и ветошь, чтобы промокнуть капли, упавшие на элементы мотора. Для надёжности установки помпы можно использовать герметик с хорошими теплопроводными свойствами.
Сколько охлаждающей жидкости слить/залить при замене помпы
В любом случае перед демонтажом старой помпы нужно будет сливать тосол из системы. Это необходимо для того, чтобы снизить давление в шлангах и не пострадать во время внезапных выбросов жидкости.
Если водяной насос давно не менялся, то целесообразно сразу слить весь объём тосола из системы и заменить его на новый. Если же автовладелец недавно заливал новую охлаждающую жидкость, то смысла в полном сливе нет: достаточно просто отсоединить шланги от расширительного бачка и дождаться, пока тосол выйдет.
Рекомендации по выбору помпы
Когда приходит время замены помпы на Калине, автолюбители не знают, какой насос купить, чтобы не выбросить деньги на ветер. При покупке надо обратиться к автомобильным каталогам, почитать отзывы других автовладельцев о качестве выбранных ими помп. Журнал «За рулем» дает правдивую информацию о запчастях для Лады Калины. Можно ознакомиться с тестами и результатами проверки, мнениями о фирмах-производителях.
При покупке обратите внимание на упаковку. Она должна быть качественной, с гарантийным талоном и указанием даты изготовления. Печати, прокладки для защиты от повреждений тоже должны присутствовать. Все товары имеют голографические наклейки. Они должны быть наклеены аккуратно, без потертостей. Прилагаемая инструкция должна содержать общие сведения о запчасти и кратко описывать способ установки того или иного агрегата.
Бракованная вещь прослужит примерно 10 тыс. км. Если с насосом не возникнет проблем при прохождении 100 тыс. км, можно говорить о том, что качество приобретенного товара отличное. Завод-изготовитель устанавливает на Ладу Калину помпу ТЗА, она имеет большой срок службы.
Помпа тс Лада Калина — это насос, отвечающий за циркуляцию воды способом остывания. Агрегат размещается в фронтальной части энергоблока цилиндров. При недостатках помпы происходит перегревание мотора, что приводит к закипанию и поломкам.
Как подключить дополнительную помпу на «Ладе Калине»
На большинстве современных автомобилей устанавливается сразу два водяных насоса. Это обеспечивает максимально качественное охлаждение мотора в любых условиях эксплуатации. На «Ладе Калине» также можно установить вторую (дополнительную) помпу, причём работа эта занимает немного времени и сил. Самое сложное — это добраться до места фиксации помпы, так как придётся разобрать множество подкапотных деталей.
Дополнительная помпа нужна не только для качественного охлаждения двигателя. В основном российские автовладельцы устанавливают второй насос для улучшения работы печки в салоне в зимний период — машина быстрее прогревается.
Для того чтобы установить вторую помпу на «Калину», потребуются:
шланги разной длины;
крепёж (в зависимости от того, куда именно будет проще и удобнее прикрутить помпу);
Суть работы заключается в том, чтобы организовать малый круг циркуляции охлаждающей жидкости по системе.
Выполнение работы своими руками
Первым делом потребуется собрать сам узел из тех материалов, которые имеются под рукой. Помпа соединяется с двумя шлангами (короткий будет обеспечивать отвод жидкости, а длинный — подачу). Шланги крепятся к двум концам насоса хомутами. Далее придерживаться следующего порядка действий:
- Потребуется слить охлаждающую жидкость. Можно просто опустошить ёмкость расширительного бачка, не сливая весь объём тосола.
- Возле днища автомобиля найти два шланга (один ведёт тосол к печке, а другой отводит от неё). Отсоединить шланг отвода и вместо него присоединить собранную конструкцию с дополнительной помпой.
- После этого прикрепить помпу к картеру коробки переключения передач. В зависимости от наличия крепежа можно посадить устройство на кронштейны или зафиксировать помпу металлическими хомутами.
В данном случае шланги соединены хомутами, а сама помпа посажена на металлический кронштейн
В завершении работы нужно будет закупорить все шланги и заглушки и залить новый тосол.
Видео: вторая помпа — подготовка и установка
Таким образом, на автомобилях «Лада Калина» владелец может самостоятельно поменять водяной насос, не прибегая к помощи специалистов СТО. Это сбережёт финансы и к тому же позволит самостоятельно контролировать работу помпы с учётом тех знаний о состоянии системы машины, которые были получены в процессе работы.
Помпа в двигателе любого автомобиля представляет основной узел системы охлаждения. В процессе работы мотор довольно сильно нагревается. Чтобы избежать перегрева, агрегат охлаждается жидкостью (антифризом), которая принудительно циркулирует по замкнутой системе охлаждения. Именно за счёт помпы обеспечивается циркуляция охлаждающей жидкости.
Функции и назначение помпы в автомобиле
Нормальная работа двигателя невозможна без системы охлаждения, обеспечивающей циркуляцию охлаждающей жидкости (ОЖ) по магистрали (узлам системы, патрубкам и шлангам). Назначение помпы (водяного насоса) – обеспечивать постоянное передвижение антифриза во время работы мотора по всей системе. Если в какой-то момент помпа перестанет функционировать, то это тут же нарушит тепловой режим двигателя. В таком случае ОЖ закипит, что может привести к серьёзным поломкам мотора.
Конструктивно помпа представляет собой довольно простую конструкцию, состоящую из металлического корпуса и расположенных на валу шкива и крыльчатки. Шкив приводится в движение посредством ремня от коленчатого вала двигателя. На валу внутри корпуса расположена крыльчатка, которая лопастями перемещает ОЖ из одной части системы охлаждения в другую. Так осуществляется охлаждение мотора.
Топливная помпа: особенности конструкции
Карбюраторные машины имели механические насосы. Привод или штоф толкал диафрагму, на протяжении этого создавалось разрежение и горючее попадало в карбюратор. В текущее время почти все авто имеют инжекторный движок и электронный насос. Он с большой скоростью доставляет горячее и поддерживает размеренное давление в системе. Электродвигатель вместе с рабочим ротором проталкивает горючее. Помпа находится в самом бензиновом бачке. Горючее при работе становится охлаждающей жидкостью и смазкой. Бывают модели автомобилей, имеющие два насоса: главный находится под капотом, рабочий расположен в топливном баке.
- СОД — главный метод защиты машины. Это жидкость принужденной циркуляции прикрытого типа. Если отопительное устройство салона подает прохладный воздух, но движок Калины перегревается, означает, бывают нарушение при работе машины. Составные части комплекса бухгалтерских программ:
- особая оболочка мотора;
- теплообменник с электротепловентилятором;
- устройство для поддержания неизменной температуры;
- устройство для всасывания;
- бак расширения;
- контактные трубки.
Как определить неисправность помпы на «Калине»
Несмотря на простую конструкцию, помпа рано или поздно может выйти из строя. Первым сигналом некорректной работы водяного насоса является посторонний шум, возникающий при работе двигателя. На «Ладе-Калине» срок службы устройства составляет 60 тыс. км пробега либо по истечении 48 месяцев эксплуатации. При достижении одного из этих показателей рекомендуется проводить замену детали, не дожидаясь появления признаков неисправности.
Довольно распространённой причиной выхода из строя помпы является появление постороннего шума, что связано с выработкой подшипника
Но бывают ситуации, когда поломка помпы возникает гораздо раньше указанного срока. Оценить работоспособность узла довольно просто. Для этого необходимо:
- Запустить и прогреть двигатель до рабочей температуры.
- Надеть на руку перчатку и передавить верхний патрубок радиатора. При рабочей помпе сразу будет ощущаться давление, что обусловлено циркуляцией жидкости по системе.
- Если покажется, что давление слабое или оно вовсе отсутствует, насос следует осмотреть более детально.
Для оценки внешнего состояния помпы потребуется демонтировать кожух привода ГРМ и убедиться в её исправности. При этом следует иметь в виду такие нюансы:
- Если в месте примыкания корпуса устройства к двигателю наблюдается течь охлаждающей жидкости, значит, сальник вышел из строя.
- Появление шума из-под капота при работающем двигателе свидетельствует о большой выработке подшипника.
- При покачивании приводной шестерни не должно быть осевого перемещения. Если люфт есть, то нормальная работа насоса невозможна.
Довольно распространённой поломкой является появление течи охлаждающей жидкости из-за повреждённого сальника
Такими нехитрыми способами определяется работоспособность помпы. Даже при отсутствии опыта в ремонте автомобиля можно найти неисправную деталь. Если было выявлено, что у насоса есть какие-то неполадки, то с ремонтом затягивать не стоит, поскольку простые неисправности могут привести к капитальному ремонту мотора.
Как смазать помпу на «Калине»
Если говорить об обслуживании водяного насоса, то речь идёт о смазке подшипников устройства. В конструкции используются два подшипника, расположенных на валу. Для нормальной работы им требуется не так много смазки, но она необходима. При работе «на сухую» износ детали резко увеличивается. Обладая некоторым опытом, помпу можно смазать без снятия её с автомобиля. Достаточно выполнить следующие действия:
- Снять кожух механизма газораспределения.
- Удалить загрязнения с насоса и места его посадки.
- Нанести на стыки корпуса немного смазки Литол-24.
Как проверить?
Важным моментом является проверка помпы. Многие автолюбители считают, что для ее диагностики необходим демонтаж детали, но в большей части случаев можно обойтись и без этого. Существует ряд признаков, по которым можно понять, что проблема именно в помпе. Для начала стоит отметить, что большая часть производителей рекомендует производить замену водяного насоса через 60-80 тысяч километров
. В некоторых случаях в регламентах указана необходимость замены одновременно с ремнем привода ГРМ. Поэтому, если помпа на вашем автомобиле прошла такой пробег, то имеет смысл при первом удобном случае заменить ее.
Замена помпы на 8-клапанной «Калине»
На «Калине» с 8-клапанным мотором заменить помпу не так уж сложно. Но если работу требуется выполнить начинающему автолюбителю, у него часто возникают разные вопросы. Например, какую деталь выбрать, какой инструмент понадобится во время работы, что и в какой последовательности делать.
Какую помпу выбрать на «Калину»
Когда подходят сроки замены помпы или деталь вышла из строя, многие автовладельцы «Калины» сталкиваются с проблемой выбора насоса. Понятно, автовладельцам хочется, чтобы он отработал как можно дольше. Чтобы не совершить ошибку, нужно посоветоваться со специалистами, ознакомиться с отзывами других водителей. Однако предпочтение стоит отдавать заводским изделиям.
Особое внимание при покупке уделяют упаковке: она должна быть качественной, немятой, с вложенной внутрь прокладкой, гарантийным талоном, с указанным ресурсом детали. Качественный товар упаковывается в коробку с голографической наклейкой. С устанавливается помпа ТЗА, которая отличается довольно длительным сроком эксплуатации.
К выбору помпы нужно подойти со всей ответственностью и не приобретать деталь неизвестного производителя
Из наиболее предпочтительных производителей водяных насосов можно выделить:
Однозначно ответить, помпа какого производителя лучше, довольно сложно. У каждой детали есть свои как минусы, так и плюсы. На каком варианте остановиться, зависит только от владельца. На 8-клапанную «Калину» также подходят насосы от ВАЗ-2108–09 и 21114.
Видео: обзор водяных насосов для ВАЗ
Где расположена помпа на «Калине»
На автомобиле «Лада-Калина» помпа приводится в действие посредством ремня ГРМ и входит в состав механизма газораспределения. Для проведения ремонтных работ искать насос необходимо с правой стороны силового агрегата. Без снятия ремня ГРМ можно увидеть только шкив устройства.
Водяной насос на «Ладе-Калине» расположен с правой стороны двигателя
Какие инструменты понадобятся
Для замены помпы нужен стандартный набор инструментов (ключи, головки), а также шестигранник на «6». Под слив тосола необходимо подобрать подходящую ёмкость и ветошь, чтобы свести к минимуму загрязнение мотора. Несмотря на то, что при установке детали берётся новая прокладка, для надёжности рекомендуется использовать герметик с высокой теплопроводностью.
Для замены помпы понадобится стандартный набор инструментов, который должен быть в распоряжении у каждого автовладельца: ключи, головки, отвертки
Подготовительные мероприятия
Подготовка к снятию помпы сводится к следующим действиям:
- Необходимо демонтировать защитный брызговик двигателя. Крепится он болтами под ключ на «10».
- Снять с аккумуляторной батареи плюсовую клемму, а также высоковольтные провода с катушки зажигания. Катушку, чтобы не мешала свободному доступу к сливу тосола, снимают и убирают в сторону. Для этого шестигранным ключом на 5 мм отворачивают крепёж кронштейна катушки.
- Слить ОЖ с блока цилиндров в подготовленную ёмкость, отвернув сливную пробку ключом на «13», а также открутить пробку расширительного бачка.
- Если антифриз нужно слить и с радиатора, то ёмкость передвигают под сливное отверстие и выкручивают пробку.
Сколько охлаждающей жидкости слить и залить при замене насоса
Перед заменой помпы потребуется слить некоторое количество охлаждающей жидкости. Как правило, сливают только часть антифриза с блока цилиндров, радиатор затрагивать не потребуется. Если есть подтекание с патрубков, заменяют и их. В тех случаях, когда замена антифриза и водяного насоса производилась давно, рекомендуется слить полностью весь тосол из системы для смены его на новую жидкость.
Если ОЖ менялась недавно, достаточно снять шланги с расширительного бачка и подождать, пока жидкость стечёт. После проведения ремонтных работ охлаждающую жидкость заливают до необходимого уровня. Рекомендуется проводить замену ОЖ через каждые 60 тыс. км пробега. Общий объём антифриза в системе охлаждения «Лады-Калины» 7,84 л.
Чтобы слить антифриз с блока цилиндров, откручивают пробку ключом на 13, подставив под двигатель подходящую емкость
Процедура замены помпы
После того как снята пластиковая защита двигателя, нужно совместить метки на шестерне распредвала и маховике коленвала. В противном случае в процессе ремонта возможно нарушение фаз газораспределения, что приведёт к дополнительным проблемам. Для совмещения меток поднимают переднее колесо домкратом и включают четвёртую скорость. Путём вращения колеса проворачивают коленчатый вал мотора. Перед этой процедурой нужно не забыть снять заглушку, которая закрывает метки на маховике. Находится она со стороны КПП. Риску на маховике нужно совместить с канавкой на корпусе, при этом метка распределительного вала должна установиться напротив прорези вверху.
Видео: установка меток ГРМ на моторе 8 клапанов
Дальнейший процесс состоит из следующих действий:
- Ключом на «17» отпускают натяжной ролик и снимают ремень ГРМ с шестерни распределительного вала. Если мотор 16-клапанный, то с двух шестерён.
- Тем же ключом отворачивают болт крепления шестерни распредвала, для чего деталь заклинивают через отверстия.
Чтобы снять защитную пластину, необходимо демонтировать шестерню распределительного вала, воспользовавшись ключом на 17
Для снятия помпы потребуется демонтировать шестерню распредвала и защитную пластину
Крепление помпы выполнено тремя болтами под шестигранник, после выкручивания которых можно демонтировать насос
Перед установкой новой помпы очищают посадочное место от остатков старой прокладки
Если в комплекте с изделием идёт пробковая прокладка, то в дополнительной смазке нет необходимости. В случае с картонной прокладкой лучше воспользоваться герметиком. Установка нового насоса на место производится в таком же положении, как располагался старый, закрепив деталь болтами. Остаётся поставить все демонтированные элементы на место, натянуть ремень. Не будет лишним выполнить проверку совпадения меток. После можно устанавливать крышку.
Видео: как заменить водяной насос на «Калине»
Замена помпы
После выполнения проверки водяного насоса, его ремонта либо покупки нового элемента, осталось только установить его на место. Мы советуем уделить максимум внимания моменту установки прокладки и затяжки болтов крепления. Некоторые специалисты советуют применять герметики, чтобы обеспечить надежную защиту от течи. Иногда это невозможно, поскольку на некоторых машинах в будущем герметик не даст ослабить крепление насоса для замены ремня газораспределительного механизма.
В некоторых случаях владельцы автомобилей решают выполнить замену ОЖ и промывку системы одновременно с заменой помпы. Инструкция по выполнению промывки была опубликована на нашем сайте ранее – https://avtopub.com/kak-promyit-sistemu-ohlazhdeniya-dvigatelya-samostoyatelno/
Кроме этого, придерживайтесь рекомендаций производителя относительно момента затяжки болтов (эта информация есть в инструкции по обслуживанию). В противном случае вы можете пережать прокладку или повредить резьбовое соединение. В конце необходимо залить охлаждающую жидкость.
Важно! Если вы применяли герметизирующий состав, подождите несколько часов, чтобы он высох.
В процессе добавления антифриза или тосола в систему охлаждения необходимо избавиться от воздушных пробок. После установки новой или восстановленной помпы и прогрева силового агрегата обязательно проведите осмотр места установки детали на предмет появления течей ОЖ.
Дополнительная помпа на «Ладу-Калину»
Некоторых «калиноводов» в зимнее время не устраивает штатный обогрев салона. Чтобы как-то исправить ситуацию и обеспечить приток горячего воздуха на холостых оборотах, прибегают к установке дополнительной помпы. Деталь также обеспечивает лучшее охлаждение в жаркую погоду, особенно, при простоях в пробках.
Дополнительный насос позволяет избегать образования воздуха в системе. Как правило, в качестве такого устройства используется насос от «Газели», который конструктивно оснащён электродвигателем. Устанавливают его в разрыв малого круга системы охлаждения на обратном патрубке печки.
Дополнительная помпа устанавливается в разрыв обратного патрубка печки для повышения эффективности обогрева салона в зимнее время
Как установить дополнительную помпу
Для монтажа (помимо самой помпы) понадобится дополнительное реле и кнопка, с помощью которой будет осуществляться управление устройством, шланги разной длины, крепёжные элементы и герметик. Для закрепления детали можно подобрать любое подходящее место. Довольно часто автолюбители монтируют насос под АКБ либо под болты КПП. В первом случае устройство устанавливается горизонтально, во втором — вертикально. Прежде чем установить шланги, нужно выполнить следующие шаги:
- Отрезать шланги нужной длины в зависимости от места установки и обезжирить их.
- Места посадки патрубков перед монтажом обработать герметиком.
- Хомуты закрепить ровно, немного отступив от края шланга.
- Слить антифриз.
- В нижней части моторного отсека отыскать два патрубка: один подводит ОЖ к отопителю, другой отводит. Снять отводящий шланг, а на его место надеть патрубок от дополнительной помпы.
- Закрепить помпу к картеру КПП. Вариант крепления может отличаться в зависимости от имеющегося крепежа. Это могут быть хомуты либо кронштейны.
Определение работоспособности детали
В некотором смысле водяной насос — это довольно коварная деталь. Без разборки узла ГРМ определить ее работоспособность не так-то просто.
Но есть некоторые признаки неисправности помпы, призывающие обратить на нее пристальное внимание:
- На ранней стадии износа появляется шум подшипника. Различить его сумеет не каждый автомеханик, не говоря о простом автолюбителе. Но если удалось уловить этот шум, то есть повод заглянуть под пластиковую крышку газораспределительного механизма.
- Мокрые следы под крышкой ГРМ и блестящий от влаги ремень свидетельствуют о том, что в отсек понемногу проникает антифриз. Естественно, через помпу.
- Ремень стоит не по центру шестерни распределительного вала, а смещен к самому краю. Так бывает, когда из-за люфта в подшипнике насоса шестерня перекашивается и ремень сползает в сторону.
- Охлаждающая жидкость в расширительном бачке Лада Калина понемногу убывает, а под машиной постоянно наблюдаются мокрые пятна прямо под механизмом ГРМ.
Несколько советов по поводу того, как проверить помпу. Если вы наблюдаете один из указанных признаков, то стоит потратить время и снять ремень ГРМ с шестерни распредвала, отпустив натяжной ролик. Теперь можно вручную проверить люфт подшипника и, если таковой обнаружится, немедленно поменять деталь.
Неисправности водяного насоса чреваты последствиями, вплоть до капитального ремонта двигателя. Неработающий узел приводит к перегреву силового агрегата, что влечет за собой выход из строя поршневых колец и заклинивание самих поршней в гильзах.
Некоторые владельцы Калин с целью улучшить работу охлаждающей системы практикуют установку дополнительной помпы. Это очень эффективное средство от завоздушивания системы.
Как правило, дополнительная помпа — это штатный водяной насос от Газели, снабженный собственным электродвигателем. Устройство врезается в малый круг циркуляции охлаждающей жидкости, а точнее ставится на обратном патрубке печки. Подключение электродвигателя осуществляют через дополнительное реле и кнопку внутри салона, чтобы насос можно было включать при необходимости.
Как устранить проблему?
Если выявили неисправность, следует ее в максимально короткие сроки устранить. Тут стоит понимать, что помпа это все же расходник, и в большей части случаев проще полностью заменить ее.
При наличии течи через прокладку, достаточно просто снять помпу и заменить прокладку. Обратите внимание, что тут требуется обеспечить нормальную герметичность. Поэтому, обязательно тщательно затягивать гайки крепления. Многие водители смазывают прокладку герметиком, такая предосторожность будет не лишней. Это позволит значительно уменьшить риск образования течи. Через некоторое время следует проверить затяжку гаек, от вибрации двигателя они могут ослабится.
Если причина в подшипнике или крыльчатке, то наиболее оптимальным решением будет замена водяного насоса. Ремонт в этом случае сложен, а вот его эффективность маленькая, поэтому лучше купить новую деталь и установить. Не забудьте после замены помпы прокачать систему охлаждения, это позволит удалить все воздушные пробки, что увеличит эффективность ее работы.
Выводы
. Система охлаждения должна работать с максимальной эффективностью, иначе возникнут проблемы с двигателем. Поэтому, знать, как проверить помпу, не снимая с двигателя, просто необходимо. Это позволит избежать дорогостоящего ремонта силового агрегата и значительно сэкономит вам деньги.
Насос системы охлаждения двигателя автомобиля (водяная помпа) – важный элемент, предотвращающий перегрев силового агрегата. Работа ДВС сопровождается значительным нагревом, поэтому для защиты от перегрева необходима принудительная циркуляция антифриза в системе. Поломка помпы может стать причиной закипания охлаждающей жидкости и выхода из строя двигателя. Сегодня вы узнаете, как проверить состояние помпы, не снимая элемент с двигателя, и что делать в случае обнаружения неисправности.
Подготовительные мероприятия
Перед тем как поменять помпу на Калине, придется частично опорожнить систему охлаждения. Антифриз надо сливать только из блока цилиндров, радиатор трогать не нужно. Разве что вы заметили подтекание жидкости на патрубках, тогда заодно можно сменить и шланги. Процедура выполняется по такому алгоритму:
- Снять брызговик, защищающий двигатель снизу от грязи. Он держится на болтах с головками под ключ на 10 мм.
- Отсоединить плюсовую клемму от аккумулятора и высоковольтные провода от катушки зажигания. Открутить крепление катушки шестигранником на 5 мм и убрать ее в сторону, освободив доступ к сливной пробке.
- Опорожнить блок цилиндров, подставив специальную емкость и открутив сливную пробку ключом на 13 мм. При этом необходимо открыть крышку расширительного бачка.
- Если нужно опорожнить радиатор, то следует передвинуть емкость под его сливную горловину и тоже выкрутить пробку.
Для проведения работ по замене помпы не требуются какие-то специальные съемники или приспособления. Достаточно иметь набор обычных и накидных ключей, отвертку и тонкие пассатижи. Также вполне можно обойтись без смотровой канавы, поставив автомобиль на ровную площадку и зафиксировав его противооткатными средствами.
Разборка и установка новой детали
Первым делом надо получить доступ к механизму ГРМ, для чего ключом №10 следует открутить 3 болта крепления защитной пластиковой крышки. Если вы разбираете 16-клапанную модель Калины, то снять придется 2 крышки, выкручивая 5 болтов шестигранником №5.
Перед дальнейшей разборкой нужно совместить все метки на маховике коленчатого вала и шестерне распределительного.
Иначе в процессе работ вы можете нарушить газораспределение и создать себе новую проблему.
Чтобы совместить метки, лучше всего поднять домкратом 1 переднее колесо, включить 4 передачу и поворачивать коленвал путем вращения колеса вручную. Перед этим не забудьте вытащить заглушку со стороны коробки передач, закрывающую метки на маховике.
Риска на нем должна совпасть с канавкой на корпусе, а метка шестерни распредвала — встать вертикально вверху напротив прорези. Дальше разборка ведется в таком порядке:
- ключом №17 ослабить ролик и снять ремень ГРМ с шестерни распределительного вала (в 16-клапанном двигателе — с 2 шестерен);
- таким же ключом открутить болт, удерживающий шестерню, заклинив ее сквозь отверстия;
- снять шестеренку (в модели 16V — обе), не потеряв шпонки;
- демонтировать внутреннюю защитную пластину, в двигателе 8V она держится на 2 болтах, 16V — на 5;
- выкрутить 3 болта крепления помпы и вытащить ее из гнезда;
- удалить с блока цилиндров остатки старой прокладки.
Если с новой помпой поставляется пробковая прокладка, то ее не нужно ничем смазывать, а вот картонную лучше посадить на герметик. Новый насос необходимо вставить в гнездо в таком же положении, как стоял старый, и закрепить болтами. После этого можно ставить назад все детали, надевать и натягивать ремень. Еще раз проверьте совпадение меток, прежде чем ставить на место крышки.
Чтобы при заливке антифриза не образовалось воздушных пробок, надо снять малый патрубок с блока подогрева дроссельной заслонки. Заливка ведется до тех пор, пока из него не потечет жидкость. По окончании сборки рекомендуется проверить систему, запустив двигатель и прогрев его до рабочей температуры.
