6.4.3 Проверка и зарядка аккумуляторной батареи


В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции. Электро схема LADA Нива 4×4 построена по классической компоновке и практически не претерпела изменений с момента начала производства. Отчего, зная ее слабые точки и двигаясь от явного к сложному. Вы быстро найдете первопричину.

Принцип подключения генератора, чертеж:

Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования (фары, освещение салона, обогреватель) и двигателя.

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка.

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Замена БП своими руками

Блок предохранителей Нива Шевроле с описанием: перечень

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

  • в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
  • а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

  1. Выключить зажигание.
  2. Открыть крышку дополнительного блока.
  3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
  4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
  5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

  1. Отключить аккумулятор от бортовой сети.
  2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
  3. Записать маркировку и положение проводов на старом блоке.
  4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
  5. Проверить номиналы предохранителей и правильность установки проводов.
  6. Зафиксировать замененный блок гайками.
  7. Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа

Блок предохранителей Нива Шевроле с описанием: перечень

Снятие со шпилек

Разъединение штекеров проводки

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

  1. Для начала откройте капот и отключите аккумуляторную батарею.
  2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
  3. Сделав это, подденьте БП и снимите их со шпилек.
  4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
  5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

https://youtube.com/watch?v=SqqIBAU8osQ

На крышке основного блока маркировка предохранителей отсутствует.

Читать новости о новой Ниве

  • Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214
  • О двигателях для ВАЗ 2121 «Нива»
  • Датчик холостого хода Шевроле Нива
  • Предохранители и реле Lada 2121
  • Передний мост. ВАЗ 21213, 21214 (Нива)
  • Как прокачать сцепление на «Ниве»? Алгоритм действий
  • Замена сальника ведущей шестерни переднего моста Ваз 2121 Нива 2131
  • Установка и отзывы об евроручках для Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA

Не горит лампа зарядки.

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности. Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки». При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.

Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции. Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

Настоящим фаворитом среди внедорожников на современном автомобильном рынке страны выступает автомобиль «Нива Шевроле». Он сочетает в себе превосходные качества как туристического внедорожника, так и автомобиля для семейных поездок. Благодаря небольшому весу и коротким свесам, «Нива Шевроле» может ездить по бездорожью и бродам. Он с легкостью преодолевает крутые подъемы.

Но система электроники является одним из самых уязвимых мест автомобиля. При регулярном осмотре электроэлементов, при своевременном удалении с них грязи и влаги, ремонт не потребуется даже на протяжении всей эксплуатации автомобиля.

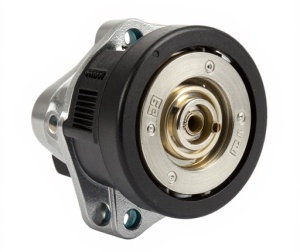

Что представляет собой генератор

Генератор – устройство переменного тока, у которого в процессе работы возникает электромагнитное возбуждение. Конструкция генератора имеет встроенный выпрямительный блок, оборудованные диодами, выполненными из кремния, а также электронным регулятором напряжения.

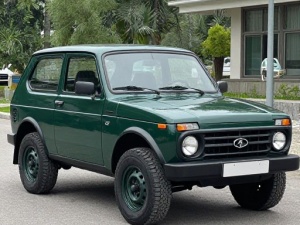

Генератор Нива - 2121, 21213, 21214

Таким образом, агрегат из механической энергии создает электрическую и подпитывает аккумулятор автомобиля, а также обеспечивает энергией его устройства и системы. Схема соединений генератора на Нива-2121, 21213, 21214 представлена на рисунке.

Работа генератора

За надежную и качественную работу системы электроники отвечает генератор «Нива Шевроле». Хозяину следует вовремя выявить возможные неисправности и провести качественный ремонт, так как функционирование всех осветительных приборов зависит от его исправного состояния. Также это влияет и на заряд аккумулятора. Непрерывная подача тока обеспечивается генератором.

Хоть он имеет небольшие габариты, генератор обладает большой прочностью. Чтобы не возникла поломка и не вышел из строя автомобильный регулятор, владелец должен соблюдать правила эксплуатации автомашины.

Особое внимание следует обращать на то, как работает генератор «Нива Шевроле». Неисправности, которые привели к сбою в его работе, можно определить на автомобильной диагностике. А ремонт полностью зависит от степени сложности поломки.

Неисправности, что случаются в работе генератора

Генератор «Нива Шевроле», фото которого предоставлено в нашей статье, может иметь следующие неисправности:

  • поврежден или полностью изношен шкив;
  • изношены токосъёмные щетки;
  • поломка выпрямителя;
  • поломка регулятора напряжения;
  • изношен коллектор;
  • изношен или полностью разрушен подшипник;
  • повреждены провода зарядной цепи.

Владельцу автомобиля необходимо ознакомиться с основными причинами, при которых возникают неисправности генератора. Кроме того, необходимо знать и способы устранения этих поломок, а также меры профилактики, чтобы их предотвратить.

Генератор «Нива Шевроле»

В зависимости от вида тока, генераторы бывают постоянного и переменного тока. Владельцы названного автомобиля иногда не знают, а для этой модели применяют какие генераторы? «Ниву Шевроле» обеспечили электромеханическим устройством переменного тока. Здесь встроен диодный мост — выпрямитель. Чтобы обеспечить работой электропотребители, он преобразовывает переменный ток в постоянный. Диодный мост с генератором представляют собой один механизм, они могут быть расположены как в корпусе, так и в крышке генератора.

На работу последнего влияет скорость движения автомобиля и обороты его двигателя, так как генератор соединен ремнем с его коленным валом. Чтобы отрегулировать выдаваемый ток, установлен реле-регулятор напряжения. Кроме того, в современных генераторах встроены интегральные регуляторы напряжения.

Генератор «Нива Шевроле» может быть подвержен следующим неисправностям:

Если неисправность механического вида, то к ней относят поломку крепления, корпуса, неисправное состояние прижимных пружин, подшипников, ременного привода или другие поломки, которые не связаны с электрикой.

При первом виде неисправностей возможны обрывы обмотки, выгорание или износ щетки, может пробивать ротор, а между витками возникать замыкание. Могут оказаться в неисправном состоянии диодный мост и реле-регулятор.

Иногда появляются признаки, указывающие, что генератор «Нива Шевроле» в неисправном состоянии, но эту проблему могут вызвать совершенно другие поломки.

Проблема с генератором

Отчет о ремонте и подъеме напряжения генератора.Для начала немного предыстории.Как то очень морозным утром АКБ сказал Гав и перестал подавать признаки жизни.Я вернулся домой выбрал подходящий запасной АКБ поставил и нормально завел.Пока днем мотался по городу,попутно размышлял,что же могло произойти.АКБ новый,лампа зарядки не горела и ничего не предвещало такой проблемы.Поразмышляв остановился на варианте:что это первый рабочий день после отпуска,на машине я толком не ездил,так за пивом и рыбой на расстояние около 500 м. и в результате частые пуски маленькие пробеги ну и прижавший морозец сделали свое нехорошее дело.НО все оказалось гораздо интереснее обстряпав делишки около 2-х ночи заезжаю на заправку,заправляюсь заводиться ….. снова та же история.Спасибо заправщику и водителю Газели помогших мне завести авто с толкача.Уже около дома приглядевшись заметил что лампа зарядки едва тлеет,что абсолютно не было заметно не днем,не при включенных габаритах.Утром ставлю другой АКБ и провожу измерения:ХХ без нгрузки-13,5;2000 без нагрузки-13,9, 12,1 и 12,3 под нагрузкой.Заменив гену на резервный распотрошил снятый — результат порадовал Подкова прогорела,обрыв диодов полумоста.Обгоревшие выводы статора и отпаявшиеся клеммы.Кроме того обнаружился непропай в скрутке статора. В общем заменив подкову и прведя в порядок и покрыв лаком статор собрал гену. Тут вспомнив идею и фрагмент статьи подсмотренную когда то на Уазбуке ИНфа для сумлевающихся: «1. Уровень напряжения реле-регулятора пригодный для кальциевых АКБ. Идеальным напряжением реле-регулятора автомобиля, оснащенного кальциевой АКБ, является 14.8 Вольт (для 25°C). Как правило, на такое значение (или хотя бы на 14.5 Вольт) настроены реле-регуляторы только на иномарках последних годов выпуска. На подавляющем же большинстве старых автомобилей импортного производства, а также на всех отечественных (даже новых) марках настройки реле-регулятора имеют значения в диапазоне от 13.5 до 14.2 Вольт, что является неудовлетворительным для правильной эксплуатации кальциевых АКБ и негативно сказывается на их сроке службы. Более-менее удовлетворительным можно считать значение 14.2-14.4 Вольт, при котором кальциевые АКБ, по крайней мере, уже не будут испытывать больших проблем с зарядкой. Рекомендуемый же многими производителями АКБ уровень зарядного напряжения 13.8-14.4 Вольт не совсем адекватно подходит для кальциевых АКБ. Причиной того, почему кальциевые АКБ требуют повышенных зарядных напряжений по сравнению с сурьмянистыми, является необходимость в более высоких плотностях токов зарядки. Более низкие плотности токов зарядки приводят к постепенному уменьшению степени использования активных масс, а вследствие этого к уменьшению фактической емкости АКБ и к увеличению ее внутреннего сопротивления (уменьшению способности АКБ выдавать пусковые токи). … 3. Новые регуляторы напряжения в генераторах ИНФОРМАЦИОННОЕ ПИСЬМО № 88-2004-Г По генераторам с новым регулятором напряжения С апреля 2004 года ОАО «ЗиТ» г. Самара начало установку регуляторов напряжения 7931.3702И4 на основе элементной базы (фото 1, 2) производства завода г. Молодечно (Белоруссия) и выпрямительным блоком без трех дополнительных диодов на генераторы 2112 с номером 9402.3701-03 (фото 3). Данный регулятор напряжения обеспечивает напряжение зарядки 14.75 В ± 0.15 В (при температуре окружающей среды плюс 25 ± 10?С) с термокомпенсацией по температуре окружающей среды. Параметры регулируемого напряжения с учетом термокомпенсации указаны на рис. 1.Одновременно с установкой этого генератора автомобили семейства 2110, 2111, 2112 комплектуются комбинацией приборов, не имеющей дополнительного резистора 50 Ом, соединяющего вывод «D» с массой. В противном случае при нормальной работе генератора контрольная лампа заряда аккумуляторной батарей будет сигнализировать о его неисправности. …» Решил собрать такую схему. Для приготовления берем РР нового образца. и отпаиваем контакт массы на корпус устанавливаем диод КД202(можно другой). Из снятого контакта и лепестка диода делаем перемычку. К штатному контакту РР припаиваем провод и выводим его на лицевую сторону(на качество моей пайки не обращать внимание,я ковырял неисправное РР) Далее соединяем провода согласно фото.Выключатель добавлен в схему для возможности отключения режима.Его можно установить на горловине вентиляции гены или удлиннив провода вывести куда удобно. Ставим гену на место и наслаждаемся адекватной зарядкой и ожившим оборудованием. Ставим гену на место и наслаждаемся адекватной зарядкой и ожившим оборудованием. Результаты измерений: 1200 об без нагрузки после заводки при -25,напругу на АКБ не мерил не добраться.По мере прогрева напруга падает. ХХ под нагрузкой АКБ под нагрузкой АКБ без нагрузки АКБ ХХ под нагрузкой Степень подъема напряжения можно изменять установкой другого диода подходящего по току и напряжению.Серия КД202 дает +0,8 В,КД219б +0,45 В. Все можно подобрать опытным путем либо по справочнику.Величина падения напряжения на диоде = величине подъема напряжения на генераторе. Фотки тяжелые,поэтому что бы не перегружать форум все скинул на фотомейл. https://foto.mail.ru/mail/animal_1976/247

Замена ремня генератора

Чтобы поменять ремень генератора «Шевроле Нива», надо воспользоваться следующими инструментами:

В автомобиле «Нива Шевроле» замена ремня генератора происходит следующим образом:

  1. Нужно снять разъем с датчика положения коленвала.
  2. Отвинтить и вынуть болт, которым крепится датчик.
  3. Гайку, прикрепляющую генератор, нужно немного ослабить и сдвинуть его к блоку. При смещенном генераторе его ремень ослабится и снимется без проблем.
  4. С помощью домкрата, установленного с той стороны, где размещен генератор, поднять машину, включив первую передачу.
  5. Потянуть за ремень, чтобы он отошел от шкива помпы. Покрутить колесо, чтобы на шкив перешло место оттяжки.
  6. Затем снять ремень с других шкивов.
  7. Новый вначале нужно надеть на шкив генератора и шкив коленвала, и только потом набросить на шкив помпы.
  8. Поворачивать колесо до тех пор, пока ремень не окажется на шкиве.
  9. Поставить генератор на место, и натянув ремень, прикрепить его гайкой к кронштейну.
  10. Поставить на место датчик положения коленвала.

Как заменить ролик натяжения

Устройство ролика генератора довольно простое. Подшипник — его главная деталь. При ослаблении или замедлении ремня, необходимо проверить сам подшипник, прокрутив его вручную. У исправного ролика вращение тихое, отсутствуют рывки и закусывания. При неисправном состоянии ролика, необходимо провести его замену, что возможно даже в гараже, с минимальным набором приспособлений.

Монтировку или другой инструмент, который сможет воспрепятствовать движению коленчатого вала, установить так, чтобы диск сцепления был заблокирован. Ослабив болт, которым крепится ролик, снять напряжение, поступающее на ремень. Выкрутив полностью осевой болт, ролик натяжения снимают. Затем производят установку нового ролика и регулируют натяжение ремня.

Заменив ролик, нужно провести повторный осмотр и проверить его работу. В руководстве по эксплуатации есть подробная инструкция, касающаяся описанной проблемы.

Щетки генератора

К просадке напряжения в электрической системе автомобиля могут привести изношенные щетки генератора «Шевроле Нива». Это считается одной из основных и частых причин данного вида неисправности. Но так как генератор имеет простую конструкцию, и к нему легко добраться, произвести замену его щеток может даже неопытный автолюбитель.

Основными признаками неисправности щеток считаются:

  • в напряжении происходят просадки;
  • не держит заряд аккумулятор;
  • слабый свет фар ночью, моргание;
  • магнитола отключается и др.

Обычно при прохождении техосмотра редко проверяют мелкие элементы генератора. Поэтому изношенные щетки могут напомнить о себе неожиданно. Но прежде чем решить, что замена щеток генератора «Нива Шевроле» необходима, нужно выяснить, нет ли других неисправностей, которые могут вызвать подобные признаки. И только убедившись, можно разбирать корпус генератора.

Неисправности генератора

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.

  • Если величина выше или ниже установленного значения – лампа горит или моргает. Подробности индикации могут отличаться на разных моделях, поэтому внимательно изучите инструкцию по эксплуатации.
  • Свет фар не такой яркий, как при нормальной работе. При прокручивании стартера напряжение «просаживается» настолько, что это заметно по морганию ламп.
  • Меняется звук работы двигателя, слышны посторонние шумы.
  • Теряется мощность мотора, (при условии, что остальные системы исправны).
  • Из генератора слышен запах горелой изоляции.
  • На клеммах АКБ при работающем двигателе меньше 13 вольт.

А еще интересно: Доработка печки нива шевроле — Автожурнал MyDucato

Замена щетки генератора

При замене щеток регулятор напряжения снимается вместе с ними в сборе. При этом снимается минусовая клемма аккумулятора и отсоединяются провода, которые идут от кожуха генератора.

Потом отсоединяется колодка проводов. С их наконечников с положительным выводом, необходимо снять резиновый колпачок, выполняющий защитные функции. Затем с данных проводов нужно открутить гайку, с помощью которой они были прикреплены к блоку генератора, и снять их.

Отсоединив пружинные фиксаторы генератора, следует снять его черный кожух, сделанный из пластика. С помощью крестовой отвертки открутить крепления регулятора напряжения. Достать его в комплекте со щетками. Затем отключить колодку проводов от него.

Заменить щетки генератора и установить назад, придерживаясь обратного порядка.

При длине стержней щеток менее 0,5 мм, они подлежат замене. Но если щетки в рабочем состоянии, а генератор «Нива Шевроле» не подает заряд, необходимо проверить работу регулятора напряжения и цепи от регулятора до щеток.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

  • молоток;
  • удлинитель;
  • ключи на «10» и «19».

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

Генератор Нива - 2121, 21213, 21214

Процедура представляет собой следующую последовательность действий:

  • Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
  • После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
  • После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.
  • Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
  • Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.
  • Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.
  • Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.
  • Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

А еще интересно: Нива шевроле где находится реле стартера

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Снятие генератора

Для такого процесса необходимо взять крестообразную отвертку. Кроме того, необходимо прибегнуть к помощи автомобильного тестера или омметра, ключа на 10 и контрольной лампы.

Чтобы поменять генератор, его необходимо достать с моторного отсека. Сначала следует рассоединить провод и клемму аккумулятора с отрицательным зарядом. Далее разъединяют колодку с проводами и вывод генератора, и достают оттуда защитный чехол. Затем, открутив гайку, отсоединяют провода на контактном болте генератора. После чего откручивают болт, который закрепляет генератор на натяжной планке, и вытаскивают его. Также необходимо открутить крепление, имеющее форму болта, внизу генератора.

Затем следует снять ремень. После удаления всех болтов, генератор нужно вынуть из кронштейна, используя монтажную лопатку. Для установки нового необходимо весь процесс пройти в обратном порядке.

Заменив описываемое электромеханическое устройство, нужно осмотреть ремень его привода и отрегулировать степень его натяжения. Но прежде чем поменять старый генератор «Нива Шевроле» на новый, необходимо убедиться в том, что замена действительно необходима. Бывают случаи, когда ремонт можно сделать самому, не прибегая к помощи специалистов.

Для того чтобы избежать путаницы, нужно отметить, как правильно расположены крышки генератора. Далее нужно снять пластмассовый защитный кожух, отстегнув на нем три защелки. Регулятор напряжения и щеткодержатель снимают вместе. Для того чтобы освободить выпрямительный блок и конденсатор, необходимо отсоединить провода с клеммы регулятора. Обмотка статора имеет три вывода. И чтобы произвести операцию по извлечению выпрямительного блока и конденсатора, нужно эти выводы немного согнуть. Поддев плоской отверткой со стороны, где расположены контактные кольца, снять крышку с генератора.

Назначение монтажного блока

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Блок предохранителей до 2009 года

Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:

Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.

(сила тока, А)

Блок предохранителей после 2009 года

С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.

Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.

Соскочил провод с генератора

Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и т. Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора. Проверка на автомобиле Для проверки необходимо иметь вольтметр постоянного тока со шкалой до В класса точности не хуже 1,0.

Niva Chevrolet : Генератор — самая частая проблема

Напряжение должно находиться в пределах 13,,6 В. На схеме цифрами обозначены диоды: Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод — диодный мост придется заменить. Будьте внимательны к индикации на панели приборов.

Нередко значок горит вполсилы и не заметен при ярком свете. Видео утечка тока и плохая зарядка в одно время: Не горит лампа зарядки.

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности.

Виновата лампа или причина лежит в другом реле-регулятор напряжения, контактная группа замка , возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля.

Потому и было принято решение купить диодный мост и реле-регулятор именно этого производителя.

Цена вопроса таки порадовала. Реле-регулятор ВАЗ , , То есть, с точки зрения бюджета, продукция ВТН, безусловно, рулит.

Chevy-Niva :: Просмотр темы — пропадает зарядка

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора. Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Видео заводим двигатель: В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже — об этом в данной инструкции. Отчего, зная ее слабые точки и двигаясь от явного к сложному.

с зарядкой проблемы, нужен предварительный диагноз

Вы быстро найдете первопричину. Принцип подключения генератора, чертеж: Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования фары, освещение салона, обогреватель и двигателя.

Постоянно горит сигнальная лампа заряда АКБ.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
