Ремонт приводов передних колес Лада Калина

Внешность и гармония

Автомобиль получился красивый и достаточно современный. На бампере разработчики добавили металлические вставки, которые стильно смотрятся. От этого и вид у автомобиля получился более внедорожный. Авто оснащено 15-дюймовыми дисками. Теперь даже в базовой комплектации устанавливается защита днища двигателя. На порогах наклеены специальные пластиковые накладки. Существенно уменьшился уровень шумов. В Ладе Калина Кросс четыре на четыре появилась гармония. Можно утверждать, что так должен выглядеть современный недорогой внедорожник.

Лада Калина с полным приводом 4х4

Вы думаете, что наклеивать пластиковый обвес и ставить высокую резину на модификации универсалов Лада придумали недавно, с появлением слова «Cross». На самом деле первые Лада Калина Кросс универсал должны были появится еще в 2007 году. При этом на «Автовазе» планировали запустить в серию не только переднеприводные псевдокроссоверы, но и версии Lada Kalina 4х4

с полным приводом. Самое интересное, что трансмиссия уже была изготовлена и испытана.

Подобная полноприводная трансмиссия сегодня бы неплохо подошла Lada Vesta Cross

превратив модель в полноценный внедорожник с невероятным дизайном. Но как это часто бывает разработки отечественных инженеров так и не доходят до серийного воплощения.

Схема полного привода Калины 4х4

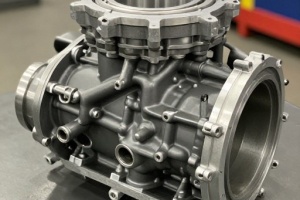

Трансмиссия, которая была создана инженерами на «Автовазе» к 2007 году, сегодня так и не используется. Принцип работы полного привода следующий. На механической КПП устанавливается специальный угловой редуктор, который отбирает крутящий момент для передачи его в заднюю часть машины. По сути коробка и редуктор стали единым целым получившим даже собственный индекс ВАЗ-21113-04

От редуктора шел карданный вал на задний редуктор. В данном случае инженеры «Автоваза» не стали изобретать велосипед, а взяли готовый передний редуктор от НИВЫ. А уже от заднего редуктора Калина 4х4 (он же передний редуктор Нивы) шли валы со ШРУСами для передачи крутящего момента непосредственно на задние колеса. Схема была не полной, если бы мы не упомянули муфту GKN, которая регулировала количество передаваемого момента на заднюю ось.

Кстати, если сегодня многие используют электромагнитную муфту, то на «Автовазе» испытывали так называемую вязкостную муфту без капризной электроники. Смысл её работы в следующем — в случае вращения передних колес и одновременной остановки задних колес, крутящий момент начинает незамедлительно передаваться на заднюю ось, тем самым обеспечивалось вращение и передних, и задних колес. А «вязкая» муфта делала это процесс плавным и без рывков.

Основная сложность создания Лада Калина 4х4

заключалась даже не в создании элементов трансмиссии. Довольно большую работу по модернизации, а по сути созданию с нуля, пришлось провести над задней подвеской, тормозами. Инженерам пришлось создавать оригинальный подрамник, полностью заднюю независимую подвеску, устанавливать дисковые тормоза. Кроме того, в месте прохождения карданного вала под днищем, пришлось менять направления труб выхлопной системы и форму бензобака.

В итоге несколько предсерийных вариантов Лада Калина 4х4 были готовы и проводились последние доводочные испытания. В качестве силового агрегата использовали перспективный в те годы 1.8 литровый бензиновый мотор.

Но в 2012 разработки по полному приводу для легковушек Lada были полностью закрыты. По некоторым слухам, об этом настойчиво попросили французские партнеры (акционеры) из концерна Renault. Поскольку конкуренция Рено Дастеру в любом виде была нежелательна.

Что входит в комплектацию?

Создатели позаботились о том, чтобы внутри салона у Лады было комфортно. При этом они не забыли и о безопасности. Вот некоторые опции, что установлены в автомобиле:

Авто оснащено двумя подушками безопасности для водителя и пассажира.
Система торможения ABS.
Уже встроенная сигнализация с центральным замком и пультом дистанционного управления.
Кондиционер.
Подогрев передних сидений авто.
Электрические стеклоподъемники.

Так как инженеры значительно подняли центр тяжести автомобиля, нужно было серьезно задуматься и над управляемостью. И это выразилось в усиленном креплении рулевых реек и мощной задней опоре двигателя. В результате на ровной дороге при высокой скорости машина устойчива и реагирует на быстрое качание руля (не перекладывается с боку на бок).

Если взглянуть на внешний вид Калины Кросс 4х4, можно заметить, что она напоминает Калину Универсал, только с одной существенной особенностью. Клиренс разработчиками намного увеличен.

Отметим, что клиренс — это расстояние от нижней точки кузова до дороги. В обычном состоянии он составляет 208 мм. А это довольно много, даже если сравнить его с подобными моделями. Когда автомобиль загружен, клиренс уменьшится до 188 мм. Это особенно обрадует любителей ездить по бездорожью.

Проведенный тест-драйв в Казахстане показал, что автомобиль отлично справляется с бездорожьем. Также увеличенный клиренс почти не влияет на устойчивость машины при быстрой езде по ровной дороге.

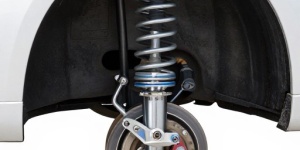

Инженеры при разработке смогли немного увеличить клиренс за счет:

использования амортизаторов, наполненных газом;
опоры у пружин были изменены;
некоторые элементы в подвеске усовершенствованы.

Салон сильно преобразился. Стал ярче просторнее и выглядит теперь более свежим. Такое впечатление складывается из-за ярких отделок интерьера. Декоративные цветные вставки на рулевой колонке придают авто спортивный вид.

Багажник. Может вместить груз, объемом не более 355 л. Если сложить задние сидения, вместительность увеличится до 670 л. Это особенно понравится людям, которые часто путешествуют и регулярно выезжают с семьей на дачу.

Технические характеристики

Объем двигателя — 1597 см³
Мощность составляет 87 л.с. при 5 тыс. об/мин.
Крутящий момент — 140 Н/м при 3600 об/мин.
Расход топлива в городском цикле составляет 9,5 л. В смешанном — около 7 л, а по трассе расход около 6 л.
Бензобак имеет объем 50 л.

Были произведены испытания в Казахстане на разных дорожных покрытиях. Лада прошла расстояние в 1200 км. Можно сказать, что автомобиль неплохо показал себя при езде по ровной дороге и он хорошо разгоняется при средней загрузке. Тест-драйв продемонстрировал, что машина проявила себя с неплохой стороны при езде по бездорожью. В первую очередь такая проходимость стала возможной благодаря большому клиренсу. Конечно же, речь не идет об экстремальном бездорожье.

Подобный клиренс делает авто выше многих конкурентов, в том числе и таких моделей, как Киа Спортейдж, Форд Куга. Это говорит о том, что машина пройдет там, где справится не каждый кроссовер.

Уменьшились крены во время поворотов, и возросла устойчивость к боковому ветру. Разработчики установили на автомобиль вакуумные усилители тормозов. Было отмечено, что машина ведет себя достаточно тихо.

Технические особенности Калины

Еще во время экспериментов с полным приводом для ВАЗ 2110, обычной «классики», в машину вносились существенные изменения, которые могли на 100% поднять ее стоимость.

Технические характеристики разных модификаций кроссовера

Двигатель на модели 2013 устанавливается достойный. На первый взгляд, мотор имеет прежний объем в 1,6 литра. Но он претерпел серьезные изменения, стал турбированным, свое место заняла турбина компании Garrett GT25. На крышке головки красуется примечательная надпись — LADA Sport.

При таком сочетании двигатель способен отдать 197 л. с. Но одна турбина не смогла бы увеличить мощность так значительно. Воздушный фильтр имеет большую площадь, мотор получил облегченные поршни и шатуны. Эффективнее стала система охлаждения мотора, а система смазки получила дополнительный радиатор охлаждения масла.

Основное достоинство, которым обладает полный привод Калина 2013, в том, что он выполнен постоянным, без каких-либо перераспределений крутящего момента. Конструктивное исполнение схемы выглядит так: соединение переднего и заднего мостов происходит за счет межосевого дифференциала. Колеса переднего и заднего моста объединяются блокированием вискомуфты и дифференциалом повышенного трения в заднем мосту. Таким образом, Лада 2013 не имеет классической схемы, которую подразумевает полный привод, но это не выглядит как электронная имитация вращения всех четырех колес.

С учетом конструктивных изменений в трансмиссии ВАЗ 2013, а также отличных возможностей модернизированного двигателя не могла не претерпеть значительных изменений и подвеска. Задняя получила новую независимую схему, которая называется диагональной. Такая подвеска должна обеспечить отличную управляемость. Это машине не помешает, учитывая ее динамические характеристики.

Новый двигатель позволяет раскручивать себя до непривычных 7-8 тыс. об./мин. При отличной резине в сочетании с настройками подвески машина не только будет уверенно чувствовать себя на прямой, но и четко входить в повороты. Как ни крути, но формула 4х4 просто не может позволить Калине 2013 вести себя по-другому.

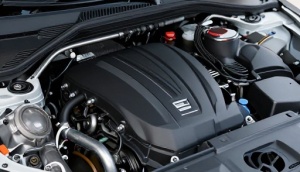

Двигатель машины достаточно мощный

Конструкторы позаботились и о приличной шумовой изоляции. Утверждают, что с этой целью машина получила дополнительных 35 кг «подкожного жира», необходимого для заботы об ушах водителя и пассажиров. Но вряд ли авто станет от этого менее громким снаружи.

Технически конструкция ВАЗ 2013, имеющего полный привод, достаточно неплохо продумана. Но остается открытым вопрос, выйдет ли машина в серию.

Вывод по теме

Лада Калина Кросс 4х4 получился неплохим автомобилем. Внешний вид соответствует последним веянием автомобильной моды. В результате за невысокую цену некоторые недочеты можно простить разработчикам. Ведь ни одному производителю не под силу было создать автомобиль на 100% идеальный, у которого технические характеристики отвечают всем современным требованиям.

Особенно повышенный спрос к данной модели наблюдался у людей, которые регулярно ездят на дачу и перевозят большие грузы.
