Замена крана отопителя Лада Калина


Приветствую. Сегодня с вами Вик и сегодня мы поговорим о печке Лады Калины. Что можно сказать, замена печки Лады Калины на данный момент уже не является сложным техническим мероприятием.

Меняйте как хотите — вырезайте, вставляйте, любым способом который вы найдете в интернете, роль этого не играет. После замены, 90% владельцев замечает, что тепла, такого как раньше в машине нет.

Многие начинают выгонять воздух из машины, менять крышки термостата, переделывать систему под другие автомобили российского производства, но, к сожалению, ничего не помогает.

Все бросают и ездят так практически мерзнут в своих автомобилях. А мы с моим братом провели изыскания в этой области, изучили как работает печка Лады Калины 8 семейства, в котором короб.

Данный вот вставляется просто в короб и с обеих сторон обжат пластмассой и воздух всегда проходит через радиатор, всегда, при любом раскладе.

Чтобы он был горячий, просто открывается кран, чтобы был холодный, кран закрывается. Кран закрыли, радиатор холодный, воздух идет через радиатор, воздух холодный, всё.

Но, в Ладе Калине кран убран и задействована другая система отопления, то есть, тепло перераспределяется с помощью заслонки, которая находится внутри и когда заслонка прижимается к радиатору, включается горячий режим.

А когда заслонка отходит от радиатора, это называется холодный режим, то есть, по другому пути начинает воздух циркулировать. И к чему провели наши, непосредственно, изыскания?

Они привели к простому, очень простому, так сказать, делу. Когда вы снимаете старый радиатор, вы неоднократно замечали, что по всей ширине радиатора, по высоте, наклеен широкий поролон.

Однако, когда вы покупаете другой радиатор в магазине, там как правило, или нет поролона, или там тонкая полоска, в данном случае этот поролон играет 90% всего.

Так как задвижка непосредственно прижимается к радиатору, если не прикрепить или не приклеить на тоже герметик данный поролон, воздух будет циркулировать вокруг печки, потому что ты без поролона там остаётся где-то 5-6 мм с каждой стороны, а воздух естественно идет по пути наименьшего сопротивления.

Вот и вся причина, почему у вас нет тепла. То есть, и еще возможна причина, которая да, она играет роль, старайтесь покупать оригинальные печки, то есть, которые продаются непосредственно в салонах, именно для производства АвтоВАЗа или просто авто ВАЗовские запчасти.

Не берите сторонние фирмы, потому что, как правило, они экономят на материалах, внутри в трубках не делают закручивание, специальные пластмаски вставляются, чтобы на холостых оборотах циркуляция медленнее обвивалась и грелась печка лучше.

Экономия приводит к тому, что даже когда вы сделаете всё правильно у вас всё равно будет меньше греть, но уже намного лучше. Всё, причина найдена, пользуетесь. Приклеивайте обязательно при замене поролон, любой способ, какой вам удобен, замены.

Но главное не забудьте поролон во всю ширину и длину печки. Данное видео вам всё покажет. Всем пока. Удачи.

Система отопления в салоне бюджетной модели Лада Калина позволяет существенно повысить комфорт для водителя и его пассажиров. Она обеспечивает поддержание необходимого температурного режима внутри автомобиля. Наряду с такими полезными опциями, как:

  • «ABS»;
  • подушка безопасности;
  • электрический усилитель рулевого узла;
  • электропривод передних стеклоподъемников;
  • функция обогрева передних кресел,

Состав системы отопления

Принцип функционирования отопителя в Лада Калина весьма прост. Он построен на приточно-вытяжной схеме. Схема отопителя содержит в себе:

  • фильтр воздуха салонного пространства;
  • воздуховоды;
  • радиатор отопителя;
  • электрический вентилятор;

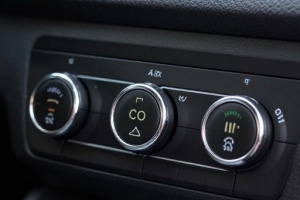

  • модуль управления воздушными потоками и режимами работы вентилятора.

Устройство печки салона выглядит именно таким образом, а располагается за приборной панелью и только органы управления системой присутствуют на ее лицевой поверхности в салоне Лада Калина. Работающий двигатель генерирует тепло, которое отводится от него с помощью системы охлаждения. В данный контур включен радиатор отопления. Циркулирующая жидкость нагревает соты, от которых теплый поток посредством вентилятора направляется внутрь салона. Регулировка требуемой температуры, силы и направления воздушной струи осуществляется посредством присутствующих в салоне ручек и заслонок. Иногда требуется регулировка заслонок.

Забираемый из внешней среды воздух первоначально проходит сквозь заборный элемент, располагающийся на капоте у нижней линии лобового стекла Лада Калина. Далее воздух устремляется к фильтрующему компоненту и посредством вентилятора подается внутрь салонного пространства.

Вентилятор способен функционировать в 4-х разных режимах скорости. Регулировка осуществляется посредством соответствующей ручки на приборке, а само переключение возможно благодаря присутствию в модуле управления резисторного блока.

Как диагностировать систему отопления в Калине?

Перед диагностическим мероприятием потребуется внимательно изучить схему. К проверке следует склоняться только во время работы мотора.

  1. Регулятор температуры, расположенный на блоке управления в салоне, устанавливаем в крайней левой позиции. Активируем вентилятор и наблюдаем попадание в салон сквозь дефлекторы горячего воздуха. Смещая постепенно ручку вправо до упора, достигаем выхода холодного потока воздуха.
  2. Проверку скорости следует начинать с установки соответствующей ручки в позицию минимальных оборотов. Если вентилятор и модуль его управления исправны, то сила воздушной струи должна возрастать по мере перевода ручки в последующие позиции (и так до 4-го скоростного режима, соответствующего максимальному числу оборотов).
  3. Проверяем заслонки. Здесь регулятор уровня температуры по максимуму сдвигаем в левое положение. Переключатель оборотов вентилятора переводим в позицию, соответствующую 4-й скорости. Сама проверка сводится к плавному перемещению регулятора заслонок между крайними положениями. Это следует выполнять, дабы ощущать корректировку направления потока. Переводя регулятор режима температуры в различные положения, наблюдаем изменение степени нагрева поступающего воздуха.

Перечень неисправностей в контуре отопления

Если владелец LADA Kalina заподозрил присутствие каких-либо отклонений от нормального функционирования системы отопления, то потребуются нижеприведенные диагностические манипуляции.

  1. Первым действием необходимо удостовериться в присутствии в контуре охлаждения достаточного количества антифриза.
  2. Далее проверяем целостность предохранителя.
  3. Удостоверяемся в исправности регулятора скоростных режимов вентилятора.
  4. Слабый поток воздуха, проникающий через дефлекторы намекает на необходимость проверки состояния фильтрующего компонента.
  5. Если на разогретом моторе в салон не подается теплый поток, то возможно в системе охлаждения присутствуют воздушные пробки или заклинили заслонки в воздуховодах.
  6. Неисправный датчик температуры будет провоцировать поступление в салон только горячего или наоборот холодного потока.
  7. В числе распространенных причин имеет место разгерметизация системы охлаждения LADA Kalina. Иногда виной этому может служить потеря герметичности самим радиатором отопителя. При этом в салон будет поступать антифриз, выдавая себя специфическим запахом и намокшим декоративным покрытием пола. Чтобы своевременно обнаружить утечку, требуется с частой периодичностью контролировать уровень в расширительном бачке.

Подведем итоги

Система отопления проста. Своевременная диагностика способна избавить владельца LADA Kalina от непредвиденных поломок, поможет в этом и схема отопителя. Следите за уровнем антифриза, меняйте его согласно регламенту, и радиатор системы прослужит свой регламентный ресурс, радуя вас теплом и уютом в салоне.

Воздушная печка Лада Калина считается одной из лучших по показателям тепла в семействе ВАЗ, но далеко не самой надежной в эксплуатации. Проблемы начинаются чуть ли не в автосалоне, о чем говорят многие автомобилисты. Но большая часть проблем вполне решаема, и часто даже без привлечения специалистов автосервиса.

Замена радиатора печки на Калине 1117

Замена

радиатора
печки
на ВАЗ 1117
Калина
Группа в контакте

Шаг 2:

Далее вам следует отвести педали. замена печки газ-31105 рестайл, замена радиатора печки на волге 31105 без снятия. Замена радиатора печки без снятия панели и руля. Для этого, вытащите педаль примерно на половину и поверните в сторону. Сегодня я расскажу о том, что такое промывка печки, как почистить печку, а также как выполнить промывку радиатора печки без снятия и разборки приборной панели. Благодаря этой манипуляции, вам удастся высвободить участок, который будет использоваться для демонтажа радиатора. Чтобы это сделать было еще проще, вы можете немного выгнуть язык заднего хода , который служит для того, чтобы создавать упор для датчика.

Шаг 3:

Демонтируйте ось стопора. Лада калина — замена радиатора печки (без снятия панели. К сожалению, визуального контакта в этом случае вам добиться не удастся, так что работать вы будете на ощупь.

Шаг 4:

Вытащите металлический кожух, разрежьте его и смонтируйте на прежнее место.

Шаг 5:

Теперь вам следует внимательно осмотреть радиатор. Все дело в том, что он может засориться, что потребует от вас его прочистки при помощи специальных растворов. Замена радиатора печки без снятия панели на лада калина. Видеоматериал расскажет, как снять радиатор печки на автомобиле ваз-2114 без снятия приборной панели, а также поведает о нюансах и тонкостях процесса. В некоторых случаях, вы можете обнаружить, что он поврежден, что потребует от вас купить ему замену.

Шаг 6:

демонтируйте кран отопительной системы автомобиля и также, как и в случае с радиатором внимательно осмотрите его, проведите его чистку, а в случае необходимости замените на новый.

Шаг 7:

Теперь вам остается лишь прочистить остальные элементы отопительной системы, внимательно осмотреть их и при необходимости заменить. Важно отметить одну небольшую, но очень весомую деталь: шланги радиатора очень сложно поставить на место, тем более, если вы решили их не менять, поэтому, если у вас есть финансовая возможность, то лучше на них не экономить. Замена радиатора печки без снятия панели на ваз. Это относится и к трубкам, но в их случае есть и еще одна важная деталь – они должны иметь абсолютно идентичную длину.

Шаг 8:

Соберите все в обратной последовательности и не забудьте долить тосол в систему, так как в процессе ремонта большая его часть будет утеряна.

Шаг 9:

Проверьте работоспособность печки своего автомобиля.

Описанный выше метод хоть и прост, а также практичен, но имеет ряд существенных недостатков, по сравнению с классической технологией, которую обычно применяют в качестве ответа на вопрос как поменять печку на Калине. Замена радиатора печки лада калина без снятия. Все дело в том, что при такой частичной разборке машины, вы не сможете достаточно хорошо осмотреть все узлы печки, а некоторые из них вы не сможете заменить, в случае если это необходимо. Поэтому, прибегать к методу замены печки на Ладе Калине без съема приборной панели, мы рекомендуем только в крайних случаях, и когда вы уверены, что всему виной либо краник, либо радиатор – два элемента, которые точно окажутся у вас в руках, и вы точно сможете определить степень их износа.

Также хотелось бы отметить еще один важный нюанс, относительно «простого» метода ремонта печки Лада Калины. Не разбирая приборную, вы все равно не избежите контакта с ней, поэтому действуйте очень аккуратно, чтобы ее элементы не лопнули. Также, не забывайте о выливающемся тосоле, который нужно постоянно собирать тряпками, чтобы он не испортил салон вашей машины.

Благодаря печке в автомобиле создаются комфортные условия для водителя и пассажиров в зимнее время. Очень важно, чтобы она работала безотказно. Иногда возникающие проблемы с обогревом может решить только замена радиатора печки на Лада Калина. В статье разбираются основные неполадки радиатора, даются рекомендации по его выбору и замене.

[ Скрыть ]

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни».

Перечень наиболее часто встречающихся неисправностей выглядит так:

  • протекает радиатор отопителя;
  • заклинивает или не до конца открывается заслонка печки;
  • выход из строя вентилятора или блока управления;
  • поломка моторедуктора;
  • пришел в негодность датчик температуры или резистор отопителя;
  • засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

На Ладе Калине с климат-контролем поворотом заслонок управляет моторедуктор по команде электронного блока. Последний получает сигналы от датчика температуры, находящегося в салоне автомобиля, и соответствующим образом реагирует на изменения микроклимата. Контроллер взаимодействует как с отопителем, так и с кондиционером.

Неполадки охладительной системы

Чаще всего владельцам автомобиля Лада Калина приходится сталкиваться с такими неисправностями:

  • перегрев двигателя из-за несвоевременного включения или отказа основного вентилятора;
  • выходит из строя вентилятор печки;
  • протекает кран печки или сам радиатор, что приводит к полной замене отопителя Калины;
  • силовой агрегат ВАЗ 2118 не прогревается до рабочей температуры из-за того, что постоянно работает вентилятор.

Принудительным охлаждением Калины ведает электронный блок управления (ЭБУ), ориентируясь на импульсы, что передает температурный датчик включения вентилятора. Когда антифриз в верхнем патрубке нагревается до 103-105 °С, этот датчик передает сигнал на ЭБУ, а тот запускает крыльчатку через реле.

Если же температура включения вентилятора достигнута и охладитель не запущен, то неисправность кроется в самом датчике либо в контактах реле.

Когда не работает вентилятор охлаждения, то это грозит перегревом двигателя, ведущим к замене поршневой группы. А вот если крыльчатка крутится постоянно, независимо от температуры, то надо сразу же вскрывать блок-реле. В одном из них, что отвечает за работу охладителя, наверняка залипли контакты. Снижение температуры жидкости или перегрев двигателя может быть вызван и заклиниванием термостата, который подлежит только замене.

Также только замена печки на Калине может исправить ситуацию, когда в ее радиаторе появляется течь. Причина в том, что заводские элементы изготовлены из алюминия и не могут быть запаяны. Нередко случается, что вентилятор отопителя не выдерживает тяжелых условий эксплуатации и выходит из строя. Здесь тоже поможет лишь замена моторчика печки.

Фокус в том, что первая группа неисправностей после верной диагностики устраняется довольно легко. Нет ничего сложного в том, чтобы сменить датчик включения вентилятора или почистить контакты реле. Чуть больше времени отнимет установка нового термостата, а вот замена вентилятора печки или ее радиатора — та еще задачка.

Придется снимать всю панель приборов, а это длительный процесс. Поэтому так важна информация о том, как поменять печку Калины без демонтажа торпедо.

Диагностика и устранение проблем

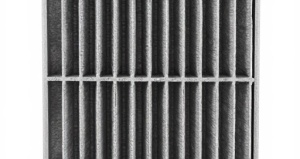

Проще всего решается вопрос, касающийся салонного фильтра. Для первого раза будет достаточно тщательной продувки элемента, но потом его лучше заменить. Настоящая беда — протечка радиатора или поломка вентилятора, тут не избежать дорогостоящей замены агрегата. Столь же высокую цену придется заплатить за новый блок управления.

Несколько дешевле обойдется установка нового датчика температуры, моторедуктора или резистора отопителя Калины. Причем неисправность еще надо верно диагностировать, что бывает довольно сложно. Сгоревший резистор выявляется легко — вентилятор работает только на максимальной скорости.

Сложнее проверить датчик, спрятанный в осветительном плафоне. Признак неисправности — из одной или нескольких решеток идет горячий или холодный поток вне зависимости от положения рукоятки регулятора.

Как поменять радиатор

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

  1. Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
  2. Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
  3. Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
  4. Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
  5. Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

Выполняя операцию, стоит перенести в другое место контроллер, находящийся прямо под печкой. Капающий из нее антифриз может вывести чувствительную электронику из строя. Также при снятом радиаторе легко поменять неисправный кран отопителя или моторедуктор, потому что к ним откроется доступ. Редуктор представляет собой единый блок с датчиком положения заслонки и меняется тоже целиком.

Порядок замены краника печки.

Смену крана отопителя проделывайте на холодном двигателе. Подложите под ноги ветошь для впитывания пролитой жидкости. Произведём замену краника печки без снятия торпеды. Всё что нам нужно, так это добраться до места, где находится кран отопителя на Калине.

  • Снимаем корпус воздушного фильтра.
  • Снимаем модуль зажигания.
  • Откручиваем болт и сливаем антифриз
  • Откручиваем гайку в том месте, где патрубки печки проходят в салон.
  • Снимаем верхний патрубок печки с термостата.
  • Снимаем нижний патрубок.
  • Переходим в салон.
  • Отсоединяем трос газа от педали.
  • Снимаем педаль газа вместе с кронштейном.
  • Откручиваем крышку радиатора печки.

  • Отгибаем металлическую деталь, которая размещается слева от корпуса печки.
  • Выкрутите частично один болт крепления ручного тормоза, другой выкрутите полностью. Теперь вы можете открутить саморезы тоннеля.
  • Отсоединяем фишку прикуривателя, блок предохранителей.
  • Окручиваем и разбираем переднюю консоль. Всё видно и доступно, нет ничего сложного.
  • Снимаем пепельницу. В месте аварийной кнопки расположены две заглушки. Когда вытащите, то под ними увидите саморезы.
  • Все фишки и провода подпишите и пронумеруйте. Тогда при сборке не будет никаких осложнений.
  • Вытащите электронный блок управления (ЭБУ) так далеко, насколько позволят провода. Разместите в надёжном месте, главное, подальше от отопителя.

  • Теперь вам придётся открутить все болты, которые встретятся вам в процессе разборки. Только тогда можно будет полностью демонтировать переднюю консоль.
  • Снимите панель торпеды, отодвиньте в сторону радиатор, и тогда достанете воздуховод. Вы добрались до места, где стоит кран печки Калина.

Извлеките старый кран, установите новый и соберите все, соблюдая обратный порядок действий. Рекомендуем также поменять патрубки, идущие к радиатору от краника.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

  1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
  2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
  3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
  4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
  5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

В основном устранение неисправностей печки Калины — это работа несложная, но очень трудоемкая. Чтобы поменять мелкую деталь, нужно потратить время на разборку, чтобы до нее добраться.

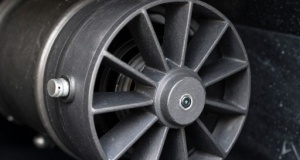

Снятие электродвигателя нагнетателя воздуха

Вентилятор печки — достаточно надежный агрегат, но при эксплуатации в тяжелых условиях (жара, много пыли или высокая влажность) его электродвигатель может выйти из строя. Отремонтировать перегоревший мотор сложнее и дороже, чем купить новый, поэтому в подобной ситуации осуществляется замена вентилятора отопителя Калины.

Для производства работ нужен стандартный набор инструментов, да еще торцевые ключи «под звездочку». Такие пазы имеют все саморезы, что придется открутить в процессе разборки. Последняя начинается со снятия наружной пластмассовой решетки и извлечения салонного фильтра.

Весь мусор из посадочного гнезда надо удалить, чтобы он не сыпался вам на голову во время демонтажа вентилятора печки.

Замена мотора отопителя потребует от вас принять акробатическую позу внутри салона Калины, если заранее не убрать переднее пассажирское кресло. Его полозья прикручены 4 гайками, так что эта операция не займет много времени.

Затем нужно открыть бардачок, освободить его от вещей и открутить 4 самореза, расположенных на его тыльной стенке. Еще один винт находится снаружи, под решеткой обдува, его тоже надо выкрутить.

Далее, с правой передней стойки снимается декоративная накладка, снизу под ней обнаруживается 2 самореза крепления пластиковой панели и узла обдува. Их выкручивают, снимают узел обдува и поднимают пластиковую панель (держится на «липучках»).

Под ней находятся 2 гайки, их следует ослабить торцевым ключом. Чтобы снять вентилятор печки, надо максимально отодвинуть торпедо и зафиксировать его в таком положении.

Последний шаг — это, лежа на полу Калины, снять вентилятор печки, отсоединив электрический разъем. Нужно переставить его турбину на новый электродвигатель. Затем агрегат устанавливается на место, и дальше выполняются сборочные работы. Подробно процесс замены показан на видео.

Здравствуйте, уважаемые читатели! Тема, о которой пойдёт речь, больше заинтересует владельцев автомобиля Лада Калина. Зима — суровая пора. Но сильные морозы не страшны, если обогреватель машины в исправном состоянии. Однако, если агрегат сломался, и печка течёт, то решать проблему нужно как можно быстрее. Мы расскажем о том, как правильно проводится Лада Калина.
