На что обратить внимание при второй замене сцепления на Ладе Весте с АМТ?

Для замены сцепления на автомобиле Лада потребуется немало времени, сил, средств и опыта. Многие автолюбители практикуют ремонты своими руками по причине дороговизны услуг мастеров.

Профилактика осложняется тем, что в конструкции ВАЗа предустановлен подрамник, ограничивающий доступ к агрегатам. С целью оказания методической помощи владельцам технических средств, на примере автомобиля Лада Веста рассмотрим процесс самостоятельной замены сцепления.

Порядок действий при замене сцепления Лада Веста робот

Открываем капот.
Снимаем АКБ в сборе.
Демонтируем воздушный фильтр, корпус, воздуховоды.
Отщелкиваем ряд датчиков-контроллеров.
В салоне машины снимаем пластиковые вставки, селектор КПП, электроприводы.
Вывешиваем авто гидравлическим подъемным механизмом.
Демонтируем колеса.
Сливаем отработку в пустую емкость.
Демонтируем защиту поддона.
Снимаем правый приводной вал.
Демонтируем стартер, актуатор.
Разводим маховик и корпус роботизированной коробки.
Подставляем телескопическую опору.
Извлекаем АМТ из-под автомобиля.
Снимаем модуль сцепления в сборе.
Проводим профилактику, устанавливаем новые детали.
Собираем конструкцию вновь.

Сцепление ЛАДА Веста

Компания АвтоВАЗ устанавливает на автомобили своего производства однодисковое сцепление сухого типа. Сцепление на механической коробке передач гидравлическое, а на автомате – электромеханическое.

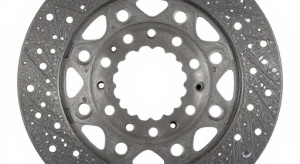

Из чего стоит сцепление? Первая деталь – это ведомый диск, а вторая – нажимной диск в сборе или просто «корзина», как ее называют водители.

Замена сцепления на Лада Веста МКПП своими руками

Домкратим переднюю часть машины или устанавливаем ее на смотровой канал, в зависимости от места проведения ремонта.
Снимаем колеса, брызговики, подрамник.
Демонтируем АКБ, колодки с проводами.
Снимаем кожух воздушного фильтра, очистительный элемент.
Демонтаж и замена тросиков сцепления по мере необходимости.
Демонтируем стартер, гидропривод, правый приводной вал.
Снимаем защиту поддона, заднюю опору двигателя.
Фиксируем мотор на траверсы.
Разводим корпус механики с маховиком.
После профилактики, замены изношенных элементов собираем вновь.

Регулировка датчика сцепления на Лада Веста

Основная функция сцепления – отключать коробку передач от двигателя перед переключениями. Эта статья расскажет о том, как устроен этот механизм на “Лада-Веста” и как его заменить самостоятельно.

Особенности конструкции и работы сцепления и его привода в модификациях с МКПП

Сцепление состоит из 2 деталей: ведомого диска и “корзины сцепления”, объединяющей прижимной диск и кожух с диафрагменной пружиной.

Привод устроен следующим образом. В салоне закреплена педаль сцепления с датчиком положения. Она соединена с главным цилиндром. Последний через трубопровод подключен к рабочему цилиндру, конструктивно объединенному с выжимным подшипником, закрепленным в картере сцепления.

Когда нажимаете на педаль, поршень в главном цилиндре выталкивает жидкость в трубопровод. Она попадает в рабочий цилиндр и он сдвигает выжимной подшипник по шлицам на первичном валу коробки передач. Подшипник, упираясь в лепестки диафрагменной пружины кожуха сцепления, поджимает ее. Благодаря этому прижимной и ведомый диск отходят от маховика и вращение коленчатого вала не передается на КПП.

Сцепление, используемое в автоматизированной коробке передач, отличается от аналогичного механизма в механической коробке передач конструкцией привода – он электромеханический и управляется ЭБУД.

Симптомы и возможные причины неисправностей приведены в таблице ниже.

Проблема	Причина
Из картера сцепления идёт звук, который усиливается при нажатии на педаль	изношен выжимной подшипник
Шум при включении сцепления	сломались пружинки демпфера ведомого диска; вышли из строя пластины, соединяющие прижимной диск и кожух
При включении передач слышен хруст , выключение требует усилий	неисправен привод; изношены фрикционные накладки ведомого диска или прижимной диск; в первичном валу шлицы КПП повреждены
Педаль нажимается без усилия	в гидроприводе есть воздух; главный, рабочий цилиндры или трубопровод повреждены
Когда резко нажимаем на педаль газа обороты двигателя увеличиваются, но машина ускоряется с задержкой	износился ведомый диск или на его накладки попало трансмиссионное масло; заело привод механизма сцепления
Рывки, клевки когда включаем/ выключяем сцепление	сбилась регулировка датчика положения педали сцепления; повреждены шлицы на первичном валу или на ступице ведомого диска; на ведомый диск попало масло или он изношен

Требуемый инструмент: линейка или штангенциркуль.

Делается это следующим образом:

Выключить зажигание и поднять рычаг стояночного тормоза.
Отсоединить колодку проводов от датчика.
Повернуть элемент против часовой стрелки на четверть оборота.
Измерить расстояние от корпуса до шляпки на конце штока. Оно должно быть 17-18 мм. Для регулировки нужно оттянуть шток от корпуса.
Установить датчик обратно.
Если есть трудности, посмотрите картинку в начале статьи

Необходимый инструмент:

смотровая яма;
помощник;
противооткатные упоры;
домкрат;
опоры – 2;
ключи: колесный, 18 мм (2шт.);
торцовые головки: 8, 10, 13, 16, 17, 18, 30 мм, Torx E10;
биты: Torx T20;
центрирующая оправка;
монтажная лопатка;
шестигранник – 5мм;
четырехграник – 8мм;
пустая емкость для трансмиссионного масла – 5 л;
отвертка: шлицевая, крестовая;
молоток;
бородок или металлический стержень.

Порядок действий следующий:

Заехать на смотровую яму, включить стояночный тормоз, подложить под задние колеса упоры.
Откачать тормозную жидкость из бачка гидропривода тормозной системы до уровня ниже штуцера, к которому подключены шланги привода сцепления.
Ослабить колесные болты и ступичные гайки на передних колесах, поднять переднюю часть машины на домкрате, установить опоры и убрать домкрат,.
Снять колеса.
Снять коробку передач: Выкрутить 13 болтов, крепящих брызговик двигателя (защиту) и нижнюю крышку картера сцепления..
Снять аккумулятор и его полку.
Снять корпус воздушного фильтра.
Отсоединить тросы выбора передачи, нажав на фиксатор на корпусе КПП, отсоединить наконечник троса. Нажать на фиксаторы, крепящие оболочку троса к корпусу коробки. Убрать трос из зоны ремонта.
Отсоединить шланг, подводящий тормозную жидкость к рабочему цилиндру сцепления и слить ее.
Отсоединить колодки проводов: датчика кислорода, выключателя фонарей заднего хода.
Слить масло, выкрутив пробку головкой “на 17” (21807) или четырехгранником (JR3 / JR5).
Снять левый подкрылок, выкрутив винты с помощью биты Torx T20 и вытащив фиксаторы с помощью шлицевой отвертки.
Установить под КПП домкрат и приподнять ее, разгрузив левую опору силового агрегата.
Открутить стяжной болт из кардана рулевого механизма и отсоединить его от рулевой колонки.
Снять стартер, открутив гайку с силового контакта головкой “на 13” и 3 болта крепления головкой E10.
Отсоединить стойки стабилизатора от амортизационных стоек, открутив гайку с пальца шаровой опоры головкой “на 16”, удерживая палец от проворачивания шестигранником.
Снять заднюю опору двигателя, выкрутив головкой и ключом “на 18” 3 болта, крепящих опору к переднему подрамнику и корпусу КПП.
Отсоединить шаровые опоры от поворотных кулаков, открутив гайки головкой “на 18”.
Снять продольные балки переднего подрамника,
Снять подрамник, выкрутив головкой “на 18” 4 болта, крепящих к кузову.
Снять приводы передних колес: открутить ступичные гайки, вытащить хвостовик внешнего ШРУСа из ступицы. Уперев монтажную лопатку в во внутренний ШРУС, вытолкнуть привод из коробки передач.
Выкрутить болты, крепящие КПП к блоку цилиндров.
Снять левую опору силового агрегата, выкрутив головкой “на 16” 4 болта, крепящих ее к кузову, и открутить головкой “на 18” 2 болта крепящих опору к КПП.
Снять агрегат с автомобиля.

Открутить головкой “на 8” 6 болтов, крепящих сцепление к маховику, удерживая последний от проворачивания с помощью монтажной лопатки.

Снять сцепление. Рекомендуется заменить рабочий цилиндр.

Проверить состояние шлицов первичного вала КПП и отсутствие течи масла из-по сальника.

Вставить в отверстие в коленвале центрирующую оправку и надеть на нее ведомый диск так, чтобы выступающая часть была обращена к картеру сцепления.

Установить сцепление и остальные детали в обратном порядке.

Прокачать гидропривод сцепления.

Процесс замены сцепления на этом агрегате отличается от предыдущего только тем, что перед снятием требуется отсоединить колодки проводов от электропривода сцепления и выбора передач, датчика скорости вращения вала и выключателя фонарей заднего хода.

Необходимый инструмент и расходники:

емкость объемом 0,5 л;
тонкий шланг;
флакон тормозной жидкости;
шлицевая отвертка.

Порядок действий следующий:

Долить в бачок гидропривода тормозную жидкость до отметки Max.
Снять защитный колпачок со штуцера прокачки.
Надеть на штуцер шланг. Второй конец шланга опустить в баночку, заполненную на 1-2 см тормозной жидкостью так, чтобы он был погружен в жидкость.
Поддеть шлицевой отверткой пружинный фиксатор подводящей трубки и поднять его на 1 щелчок.
Оттянуть наконечник трубки на 1 щелчок.
Подождать пока из трубки не перестанут выходить пузырьки воздуха. Для ускорения процесса можно несколько раз нажать на педаль сцепления.
Вернуть в исходное состояние наконечник трубки и пружинный фиксатор.
Установить брызговик двигателя, аккумулятор и его полку.

Регулировка гидропривода сцепления на МКПП во время эксплуатации не предусмотрена. После замены сцепления на автоматизированной коробке передач потребуется обратиться на СТО для сброса адаптации привода. Процесс самостоятельной замены сцепления – сложная процедура, занимающая много времени. Поэтому при появлении проблем с этим узлом рекомендуется обращаться на СТО.

Где находится сцепление

В Лада Веста с комплектацией АМТ, МКПП сцепление установлено под днищем машины, за маховиком. Доступ к элементам для профилактики после предварительного вывешивания подъемником, демонтажа навесного оборудования.

Устройство сцепления автомобиля лада веста на механической коробке передач

На автомобилях лада веста с механической трансмиссией устанавливается гидравлический привод сцепления, задача, которого, осуществления выключения сцепления при нажатии педали. Происходит — это с использованием тормозной жидкости, которая поступает в цилиндр сцепления из главного тормозного цилиндра.
При возникновении проблем с работой сцепления, не спешите искать замену диску сцепления, возможно поломка образовалась в системе гидравлического привода, осмотрите шланги подачи тормозной жидкости на трещины и протечки. Кроме того, необходимо следить за состоянием тормозной жидкости и менять ее при первой необходимости.

Ресурс замены сцепления. Последствия нарушения сроков

Изготовитель в руководстве по эксплуатации указывает на средний интервал замены сцепления для:

МКПП:65 –80 тыс. км.;
АМТ: 120 – 140 тыс. км. на сцепление по гарантии.

В зависимости от условий эксплуатации, стиля вождения интервал может быть увеличен. Последствия нарушения, игнорирования сроков замены не самые радужные, так как речь идет о безопасности водителя, пассажиров. Нередко причиной аварии, ДТП становится неисправность сцепления, трансмиссии технического средства.

Когда нужно менять сцепление на Весте

Если машина куплена новая и срок гарантийного обслуживания не закончен, в описанных случаях замена сцепления по гарантии Лада Веста будет обязательна.

Рывки при трогании с места. Некоторые водители при обращении к официальному дилеру указывают подобную проблему. Косвенно фактор указывает на износ фрикционной накладки, также может говорить о проблемах с настройкой устройства.
Запаздывание реакции автомобиля на резкое нажатие педали газа. Если машина тупит на разгоне – это ярко выраженная причина для обращения в сервис.
При переключении передач происходят рывки и затыки. Если изначально диски сцепления установились с перекосом – фрикционная накладка износится неправильно.
Исчерпание ресурса устройства. Каждая деталь на автомобиле имеет определенный срок эксплуатации. Подобная причина не является поводом для гарантийной замены так как износ в естественных условиях происходит достаточно медленно.
Посторонний шум при разгоне и переключении передач сопровождающийся рывками или подергиванием машины.

Признаки необходимости замены сцепления

увеличение свободного хода педали;
пробуксовка ведомого диска при нагрузке двигателя, резком наборе оборотов;
в моторном отсеке, салоне машины слышен запах горелого;
при переходе на повышенные передачи слышны щелчки, удары, толчки;
повышение, понижение скоростей осуществляется с небольшой паузой, задержкой;
передачи временами произвольно «выбивают».

Замена сцепления на роботизированной коробке (АМТ) Лада Веста

После того, как демонтировали роботизированную коробку, процесс которой описан выше, приступаем к:

Дефектовке нажимного диска, осматриваем его целостность, проверяем на отсутствие трещин.
Ключами на «8», «10» выкручиваем крепежи корзины, демонтируем оба диска.
Проводим осмотр выжимного подшипника, рычага привода. Заменяем детали новыми по мере необходимости.

Мастера СТО настоятельно рекомендуют заменять все элементы модульно, не оставлять б/у, даже если нет следов износа, выработки. После установки гидравлику не регулируем, так как электрический привод сделает это автоматически.

Устройство сцепления автомобиля лада веста на роботизированной коробке передач (АМТ)

В автомобилях лада веста, в которых установлена роботизированная трансмиссия, используется специально разработанный электронный привод сцепления. Данный вид привода не нуждается в дополнительных жидкостях и помощи от других узлов автомобиля, вместо этого он напрямую воздействует на вилку включения сцепления. Подобный вид привода может служить в разы дольше гидравлического, кроме того, он совершенно не требователен к постоянному техническому обслуживанию.

Замена сцепления на механической коробке переключения передач Лада Веста

После демонтажа механической трансмиссии, пошаговый процесс описан выше, устанавливаем новые элементы:

корзину;
выжимной подшипник;
демпфер.

Устанавливаем агрегаты в обратной последовательности. В отличие от электрического, механический привод требует обязательной прокачки. Для этого выполняем следующие действия:

Выкручиваем крышку расширительного бачка тормозного цилиндра.
Восполняем недостающее количество ДОТа.
Домкратим переднюю часть, снимаем колесо.
С тыльной стороны тормозного суппорта надеваем резиновый шланг на тавотницу, отвинчиваем ее.
Сливаем ДОТ в емкость.
Как только жидкость станет прозрачной, выйдут пузырьки воздуха, закручиваем тавотницу.

По аналогии стравливаем воздух на правом суппорте. Проверяем уровень ДОТа в расширительном бачке, доливаем по уровню.

Вывод

Процесс замены сцепления в домашних условиях достаточно сложный. Для неопытного автомобилиста это невыполнимая задача. Строго соблюдайте приведенную рекомендацию для облегчения процесса. При покупке деталей сверяйте номера, артикулы. Не приобретайте дешевые аналоги сомнительного происхождения, без гарантии качества.

Замена сцепления на автомобилях лада веста

Крайне не рекомендуется проводить замену сцепления самостоятельно, сделать это возможно лишь при наличие специализированного инструмента, а также многолетнего опыта работы в качестве автомеханика, и даже с соблюдением этих условий, после самостоятельной замены сцепления, вы рискуете оставить свой автомобиль без заводской гарантии, так как при данном виде работы придется задеть и демонтировать сразу несколько важных узлов автомобиля. Логичнее всего отправится в специализированный сервис, сумма, которую придется заплатить за подобную работу начинается от 3 тысяч рублей в зависимости от выбранного вами сервиса, естественно, что данная услуга у официального дилера обойдется в несколько раз дороже.
С экономить на оплате работ вряд ли получится, а вот сделать это на запчастях возможно. Любой автосервис, включая и официальный, не откажет вам в установке запчастей, которые вы сами им предоставите. Не секрет, что заказывая у официального дилера запчасти на автомобиль, можно увидеть в прайс листе совершенно неадекватные суммы, в таком случае логичнее всего найти данные запчасти самому и попросить установить их. Однако будьте внимательны, при выборе сцепления на автомобиль лада веста с механической коробкой передач, так как на данную модификацию автомобиля устанавливались разные трансмиссии, соответственно и диск сцепления у каждого свой.

Отзывы

№	Положительные
1.	Дмитрий Николаевич (drive2.ru): заменил гидравлику на 80000 км. Считаю, что для отечественного автомобиля ресурс более чем хороший.
2.	Семен Михайлович (prom.ua): за три года активного использования техники ничего не ломалось, лишь проводил диагностику, замены жидкостей.
3.	Сергей Иванович(drom.ru): ДОТ меняю каждые 45000 км, к гидравлике претензий нет.
4.	Константин Николаевич (rozetka.ua): после покупки машины сразу слил масла, ДОТ, антифриз, заменил их новыми, импортными.
5.	Владимир Вячеславович (Auto.ru): по рекомендации мастера на очередном ТО заменил выжимной подшипник, пробег 74000 км.
6.	Николай Васильевич (Auto.Mail.Ru): после третьей зимы полетело сцепление, обратился к официальному дилеру, заменили по гарантии.
7.	Святослав (drive2.ru): мой положительный отзыв об автомобиле, пробег 68000 км, глобальных поломок не было.
8.	Сергей Семенович (drive2.ru) :наконец-то качество российского автопрома улучшилось, машины стали достойными конкурентами европейским маркам.
Отрицательные
9.	Виталий Владимирович(prom.ua): первые проблемы с гидравликой начались зимой, обратился в СТО, провели диагностику, заменили ряд деталей.
10.	Александр Владимирович (Бибика.ру): вместо положенных 65000 км сцепление прослужило всего 48000 км, после чего полетела корзина.
11.	Валентин Тимофеевич (drive2.ru): на Гранте гидравлика была реализована лучше, качественнее.
12.	Семен Васильевич (Автодиспетчер.ру): на третьем ТО заменил диск сцепления, пробег не большой, выход из строя раньше положенного срока.

Какие именно детали нужно проверять?

Все перечисленные запчасти нужно заменять при первых признаках выработки. Благодаря небольшой цене, это не сложно сделать сразу же при установке нового сцепления.

В первую очередь нужно проверять вилку выжима сцепления. Если посадочное место повреждено, то лучше установить новую деталь. Цена запчасти: 200-300 рублей.

Опора вилки сцепления – еще одна зона риска. При первых признаках износа или люфта шарика следует заменить деталь. Цена запчасти: приблизительно 200 рублей.

Направляющая втулка выжимного подшипника также часто деформируется к 70-80 тыс. км пробега. Если вы или мастер заметили даже незначительные повреждения, то лучше установить новую направляющую. Цена запчасти: 500-600 рублей.
