Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются

:

  1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
  2. Ключи на 13: рожковый и трещотка с длинной головкой;
  3. Балонный ключ;
  4. Головка Е-8;
  5. Головка на 7;
  6. Отвертки для снятия и установки пружин;
  7. Пассатижи.

Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.

Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

  • Ставим автомобиль на ровной поверхности
    ;
  • Снимаем с ручника
    , ставим на нейтралку;
  • Подпираем колеса
    противооткатными упорами (можно кирпичами, брусками и т.п.);
  • Откачиваем тормозную жидкость
    до уровня MIN – используем шприц или грушу-клизму;
  • Страгиваем болты крепления колеса;
  • Вывешиваем заднее колесо
    (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

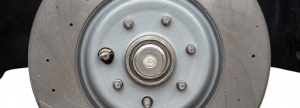

Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков . Не знаете что выбрать — спросите совета у диагноста.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем

направляющие штифты и снимаем барабан.

Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.

Выкручиваем штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание

– начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен.

Шаг 1

: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.
Сдвигаем тормозные колодки.
Шаг 2

(с опорой на рисунок ниже) – снимаем:

  • пружину верхнюю №5;
  • планку разжимную №6;
  • пружину нижнюю №13;
  • пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.
Шаг 3

: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.
Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.
Шаг 4

: сборка с новыми колодками производится в обратной последовательности.

Для удобства сборки: удерживающие пружины 7 можно надеть с помощью тонкого провода или проволоки.

Если новые колодки затруднят надевание барабана, их также можно поджать

внутрь с помощью монтировок.

Как заменить задние тормозные колодки на Лада Гранта

Колодки, находящиеся на задней оси, нуждаются в замене в том случае, когда значение толщины одной из них составляет менее полутора миллиметров либо, когда произошло отслоение от колодки накладки.

Замена обеих задних колодок осуществляется с двух сторон одновременно.

Работа по замене включает в себя следующие этапы:

  • при помощи нескольких монтажных лопаток сводим на максимальное расстояние колодки;
  • далее потребуется использование шлицевой отвертки, которой делаем вывод из отверстия колодки конца стяжной пружины, установленной сверху и спереди;
  • можно отсоединить прижимную пружину;
  • опускаем колодку и одновременно с этим производим снятие нижней пружины;
  • остается снять верхнюю пружину и вместе с ней распорную планку;
  • производим отсоединение от второй колодки задней оси прижимной пружины;
  • Работа сделана. Осталось снять непосредственно колодку, при этом не забыть вывести крюк распорного рычага с места зацепа его и наконечника троса ручника.

Как и в случае с передними колодками необходимо выполнить идентичные процедуры, позволяющие определить видимые дефекты деталей и в случае необходимости заменить их новыми запчастями. Помним и про подтеки тормозной жидкости.

Далее останется повторить процедуру снятия колодок для второго колеса задней оси, и провести сборку конструкции.

Не забываем про проверку рабочего состояния тормозной системы, так как этот конструкционный элемент автомобиля является главной составляющей безопасного передвижения по дорогам.

Как проверить автомобильный генератор своими руками ссылка 1 Как проверить ДМРВ своими руками ссылка 2

Прокачка тормозов с ABS с учётом особенностей системы

↑ Прокачка тормозной системы никогда не была чем-то очень сложным и проблематичным для автомобилистов, выполнение этой работы отнимало в среднем 1,5-2 часа. Однако с появлением автомобилей с системой ABS задача существенно усложнилась, и на вопрос как прокачать тормоза с АБС большинство водителей не смогут ответить. Поэтому прокачка тормозной системы с АБС потребует от вас наличия определённых технических навыков. Кроме того, не будет лишним предварительное изучение мануала по устройству и обслуживанию тормозной системы вашего автомобиля. Процесс прокачки тормозной системы с АБС нельзя назвать трудоемким или через чур сложным, вся проблема заключается в том, что нужно знать последовательность выполнения этой работы и тогда все получится.
Особенности прокачки тормозов с ABS
: • в автомобилях, у которых в одном узле размещены: блок гидроклапанов, гидроаккумулятор и насос, замена тормозной жидкости и прокачка тормозной системы с АБС производится аналогично прокачке тормозов на автомобиле без АБС

Для того чтобы прокачать такую тормозную систему с АБС выполните следующие пункты:

1. Найдите предохранитель, который отвечает за работу всей системы ABS и извлеките из гнезда. Тем самым вы отключите систему полностью. 2. Открутите штуцер РТЦ (рабочий тормозной цилиндр) и приступайте к прокачке 3. Прокачка тормозов с АБС производится при выжатой педали, чтобы проверить действие включите зажигание, на панели приборов загорится индикатор неисправности ABS. (Не откручивайте штуцер с отпущенной тормозной педалью) 4. Включите зажигание и дождитесь когда насос полностью выгонит воздух из системы. 5. Закручивается штуцер прокачки и отпускается тормозная педаль 6. Закручивается штуцер прокачки и отпускается тормозная педаль 7. Когда лампочка погаснет — это будет означать, что система прокачана правильно.

• Прокачка тормозной системы с АБС в которой гидромодуль с клапанами и гидроаккумулятор разнесены по отдельным узлам, осуществляется при помощи диагностического сканера для съёма информации с ЭБУ АБС. Вряд ли он у вас есть. Поэтому прокачка тормозов с ABS такого типа, скорее всего должна производиться вами на СТО. • Прокачка тормозной системы с ABS и с электронными системами активации (ESP или SBC) производится только в условиях сервиса.

Однако, как же прокачать тормоза с таким АБС?

↑ Это важно! Следует помнить, что давление в тормозной системе достигает 180 атм. Поэтому, чтобы исключить выброс тормозной жидкости, перед разъединением тормозных магистралей у любой системы с ABS, необходимо, произвести разрядку аккумулятора давления. Для этого, при выключенном зажигании, нажать раз 20-ть на тормозную педаль.
Технология прокачки тормозной системы с АБС
Прокачка тормозов с ABS, как и прокачка обычной тормозной системы, выполняется с помощником. Выключаем зажигание (положение «0»). Отсоединяем разъёмы на бачке тормозной жидкости.

Тормоза передних колёс:

Выключаем зажигание • надеть шланг на прокачной штуцер; • открыть штуцер на оборот; • педаль тормоза выжимается до упора и удерживается в выжатом положении; • наблюдаем выход «завоздушенной» смеси; • Когда пузырьки закончатся закрутите штуцер и отпустите педал.

Тормоз заднего правого колеса

: • надеть шланг на прокачной штуцер, открутить его на один оборот; • нажать на тормозную педаль до упора • Включите зажигание, педаль тормоза не отпускаете • работающий насос выгонит воздух из системы. То есть, как только тормозная жидкость начинает выходить без воздушных пузырьков, перекрываем штуцер и отпускаем тормоз.

Теперь пришла очередь прокачать Тормоз заднего левого колеса

• шланг надевается на штуцер и откручиваем его на 1 оборот; • НЕ нажимать педаль тормоза; • работающий насос выталкивает «завоздушенную» смесь; • нажать наполовину на педаль тормоза и завернуть штуцер; • отпустить педаль и дождаться полной остановки насоса. • Выключите зажигание, подключите разъемы к бачку ТЖ.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС

имеет незначительные конструктивные особенности:

  • оснащена датчиками АБС (они же датчики вращения колеса);
  • задние колодки имеют отверстия для датчиков;
  • под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.
Первым этапом

при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):
Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.
Второй шаг

: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

При сборке тормозов не забудьте поставить на место задающий диск. Иначе АБС не будет работать.

По окончанию работ

можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника

: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Установка абс на гранту

Примечание:

Ниже приведено описание конструкции тормозной системы Лада Гранта для понимания размещения и функциональности отдельных элементов тормозов.

Элементы тормозной системы:

1 – диск тормозного механизма переднего колеса;

2 – трубка тормозного механизма переднего колеса;

3 – шланг тормозного механизма переднего колеса;

4 – бачок гидропривода;

5 – главный тормозной цилиндр;

6 – вакуумный усилитель;

7 – педаль тормоза;

8 – трубка тормозного механизма заднего колеса;

9 – регулятор давления;

10 – тормозной механизм заднего колеса;

11 – шланг тормозного механизма заднего колеса;

12 – плавающая скоба.

Рабочая тормозная система – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления в гидроприводе тормозных механизмов задних колес, вакуумным усилителем тормозов и датчиком недостаточного уровня жидкости в бачке. В нормальном режиме, когда система исправна, работают тормозные механизмы обоих контуров: правый передний – левый задний и левый передний – правый задний. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. Педаль тормоза – подвесного типа, снабжена возвратной пружиной. Над педалью расположен выключатель сигналов торможения. В корпусе выключателя расположены выключатель сигналов торможения и датчик положения педали тормоза. Выключатель управляет сигналами торможения, а датчик выдает сигналы контроллеру систем управления двигателем. Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение в ресивере работающего двигателя. Вакуумный усилитель расположен между педалью тормоза и главным тормозным цилиндром и крепится двумя гайками к кронштейну педали тормоза, который, в свою очередь, крепится к кузову. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В отверстия, расположенные в верхней части цилиндра, через резиновые уплотнительные втулки вставлен пластмассовый бачок, в котором находится запас тормозной жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик уровня жидкости. При понижении уровня жидкости ниже метки MIN датчик включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

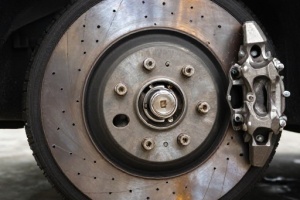

Тормозной механизм переднего колеса:

1 – суппорт;

2 – тормозные колодки;

3 – диск тормозного механизма;

4 – щит тормозного механизма;

5 – стопорная пластина;

6 – винт крепления корпуса цилиндра к суппорту;

7 – штуцер прокачки гидропривода тормозов;

8 – колесный цилиндр;

9 – болт крепления цилиндра к направляющему пальцу;

10 – направляющий палец;

11 – чехол направляющего пальца;

12 – направляющая колодок.

Тормозной механизм переднего колеса – дисковый, вентилируемый, с однопоршневой плавающей скобой. Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами. Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок. Тормозные колодки поджаты пружинами к пазам направляющей колодок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском. При торможении давление жидкости в гидроприводе тормозного механизма возрастает, и поршень, выдвигаясь из колесного цилиндра, прижимает внутреннюю тормозную колодку к диску. Затем скоба (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку.

Общие вопросы

Разберемся, когда же нужно менять колодки и что выбрать из комплектующих.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях

:

  1. колеса шумят – гремят – вибрируют при торможении;
  2. на колодках осталось 1,5 мм (либо меньше);
  3. колодки расслоились, из-за чего колеса периодически заклинивает;
  4. перестал держать ручник;
  5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Как всегда очевидный пункт: меняем колодки комплектом по осям! Нельзя заменить только на правом или левом колесе, а другое оставить со старыми тормозами.

Даже при сильном износе колодок машина может тормозить, но это опасно и недопустимо.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти

для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):
Список аритикулов на все запчасти, которые могут потребоваться для работы.
Для примера

:

Результаты поиска колодок в одном известном онлайн-магазине.

– то же в другом известном онлайн-магазине.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты

:

  • Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
  • Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
  • Нельзя нажимать педаль тормоза после снятия барабана;
  • Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Для любителей ремонта мы приготовили статью: .

Есть что добавить к статье? Пишите все в комментариях!

Автомобиль Лада Гранта имеет тормозную систему (трубопроводы, тормозные цилиндры, вакуумный усилитель, регулятор тормозов, тормозные колодки и т.д.) аналогичную автомобилю Лада Калина. Для эффективного и безопасного торможения в Лада Гранта применена диагональная, двухконтурная система трубопроводов, это значит, что первый контур блокирует колеса — правое переднее и левое заднее, а второй контур — левое переднее и правое заднее. На передних колесах установлены дисковые тормоза, на задних установлены барабанные тормоза. Управление главным тормозным цилиндром происходит через вакуумный усилитель тормозов, что повышает эффективность оперирования тормозной системой посредством нажатия на педаль тормоза. В зависимости от комплектации автомобиля Лада Гранта тормозная система может быть оснащена антиблокировочной системой тормозов (АБС). На автомобиле Лада Гранта имеется ручной тормоз, который блокирует задние колеса (разводит тормозные колодки в барабанах). Колодки разводятся через систему рычагов, перемещением стального тросика закрепленного на рычаге находящимся в салоне автомобиля. Вакуумный усилитель на автомобиле Лада Гранта (показан на рис. 1) диафрагменного типа. Диафрагма является разделяющей перегородкой между разряженной атмосферой создающейся в вакуумном усилителе и внешним атмосферным давлением. Разность давлений уменьшает усилие на педали тормоза. При отпущенной педали тормоза вакуумная и атмосферная камера сообщаются между собой через специальный клапан.

Рис. 1. Схема гидравлической системы тормозов Лада Гранта (без ABS): 1, 25 — тормозные механизмы правого переднего и левого переднего колеса; 2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам; 3,4, 15, 18, 21, 5,10,13,22,27 -трубопроводы гидравлической тормозной системы; 6 — пластиковый бачок главного цилиндра тормозов; 7 — главный цилиндр гидропривода тормозов; 8 — вакуумный усилитель; 9, 30 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12, 17- тормозной механизм правого заднего колеса; 14, 31 — скобы крепления гибких шлангов; 16- гибкий шланг тормозного механизма левого заднего колеса; 19 — упругий рычаг привода регулятора давления; 20 — регулятор давления; 23 – педаль тормоза; 24 — гибкий тормозного механизма левого переднего колеса; 26 — тройник контура правый передний — левый задний тормоза; 28 — тройник контура левый передний — правый задний тормоза; 29 — болты крепления тройников

Особенности устройства тормозной системы Лада Гранта с АБС показаны на рисунке 2.

2. Схема гидропривода тормозов Лада Гранта (с антиблокировочной системой): 1, 14, 22 — скобы крепления гибких шлангов; 2 — тормозной механизм правого переднего колеса; 3 — гибкий шланг тормозного механизма правого переднего колеса; 4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза; 6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза; 7 — пластиковый бачок главного тормозного цилиндра; 8-вакуумный усилитель; 9, 24 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12 — тормозной механизм заднего колеса; 16 -тормозной механизм заднего левого колеса; 17 — гибкий шланг тормозного механизма левого заднего колеса: 19 – педаль тормоза; 20-тормозной механизм левого переднего колеса; 21 — гибкий шланг тормозного механизма левого переднего колеса; 23 — главный цилиндр гидропривода тормозов; 25 — гидроэлектронный модуль ABS

Рис. 3. Вакуумный усилитель автомобиля Лада Гранта: 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный njhvjpyjq цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12-толкатель; 13- возвратная пружина толкателя; 14-пружинаклапана; 15 — клапан; 16- буфе штока; 17- корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы Информацию о принципах работы узлов тормозной системы Лада Гранта, в частности главном тормозном цилиндре и регуляторе давления (регулятор давления устанавливается только на автомобилях без АБС) можно посмотреть в статье «Особенности конструкции тормозной системы автомобиля Лада Приора «, конструкция узлов аналогична.

Неисправность колесных, тормозных цилиндров может проявляться следующим образом: — в пропускании тормозной жидкости через уплотнения на поршне, при этом можно заметить потеки по периметру грязезащитного кожуха. Утечку тормозной жидкости из пластикового бачка, расположенного в моторном отсеке; — также возможно заклинивание поршней в цилиндре. Обычно заклинивание происходит в выдвинутом положении поршней. При этом колодки изнашиваются, колесо притормаживает, машина плохо катится по инерции, без включения какой либо передачи. И в том и другом случае тормозной цилиндр на автомобиле Лада Гранта подлежит замене.

В данной статье приведены операции по снятию тормозного цилиндра, снятию тормозного механизма в сборе вместе с тормозным цилиндром, и алгоритм снятия тормозного диска, для его ревизии, проточки или замены. Для проведения операция вам понадобяться: ключ на 12, 13, 17 мм, отвертка с плоским лезвием, шестигранный ключ.

Передние и задние тормозные колодки могут эксплуатироваться до толщины накладок не менее 1,5 мм, это их наименьшая величина (величина не менее 1,5 мм одинакова для передних и задних колодок). При меньшем значении накладок на тормозных колодках Лада Гранта, возможен выход резиновых герметизирующих колец установленных на поршне из поля уплотнения расположенном на полости цилиндра в тормозном механизме. Разгерметизация уплотнения повлечет за собой пропуск тормозной жидкости во внешнюю среду и приведет к поломке и неэффективной работе тормозов автомобиля. Для того чтобы гарантировано поменять колодки старые на новые меняйте их не дожидаясь износа в 1,5 мм. Достаточно для замены 5 — 7 мм. Дело в том, что при длительной эксплуатации в предельном положении поршня, ранее рабочие уплотнительные поверхности могут забиться отложениями, что не позволит возвратить поршень в исходное рабочее положение в тормозном цилиндре, в положение соответствующее толщине новых тормозных колодок. При замене колодок меняйте их только комплектно с двух сторон. Это позволит вам избежать разности схватывания при торможении и соответственно увода автомобиля в сторону.

Несмотря на все старания инженеров, оснащающих новые автомобили самыми разнообразными системами активной помощи при вождении, многим автовладельцам не нравится работа некоторых из них. Наибольшие нарекания у большинства водителей вызывает антиблокировочная система. Она предназначена для предотвращения полной блокировки колес при торможении автомобиля, что позволяет избежать потери управляемости транспортным средством и сократить тормозной путь.

АБС особенно удобна для малоопытных водителей, но она имеет одну особенность — способность сокращать тормозной путь сохраняется лишь на ровном покрытии. Если дорога грязная, ухабистая, заснеженная, наличие АБС не только не помогает вовремя затормозить, но и может приводить к увеличению тормозного пути. Поэтому для водителя становится достаточно актуальным вопрос — возможно ли и как отключить АБС на автомобиле. Сделать это можно, но совсем не так просто, как это может показаться.
