Жесткость на кручение показатель

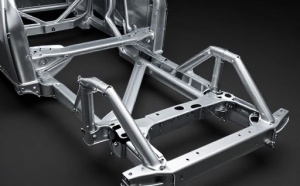

Жесткость кузова на кручение или жК/к – это величина, которая характеризует прочностные особенности автомобильного остова, его долговечность и безопасность. Данная величина оказывает сильное влияние на управляемость автомашины. Именно поэтому известные мировые суперкары, оснащенные углепластиковыми и мягкими легкими кузовными панелями, отличаются высочайшими значениями этого самого параметра. Рассмотрим показатели жК/к известных отечественных моделей, сравним их с показателями иномарок.

Показатели модели Лады Калины

Автомобильный остов Калины спроектирован с учетом важнейших канонов по ПБ. Примерно двенадцать процентов кузовных элементов на этом отечественном автомобиле изготовлены из высокопрочной стали. Больше половины железа покрыто цинком. Для сравнения, к примеру, на популярной «десятке» оцинкованию подвергалось лишь 33 процента железа.

Прочностные характеристики кузова Калины

Что касается жК/к, то у Калины показатель выше на целых двадцать процентов, чем у той же «десятки». ПБ седана Лады Калины даже без использования подушек имеет 3 звезды из 5 по системе краш-тест Евро.

Несмотря на большое количество критики в адрес Калины, дизайнеры и инженеры отечественного автозавода регулярно проводят улучшения. В частности, если подробнее рассмотреть Калину второго поколения, то можно будет увидеть важные моменты.

Например, чего только стоит удавшийся экстерьер – более солидный, агрессивный и, безусловно, привлекательный. Всего этого удалось добиться простыми приемами: немного приподняли капот, добавили побольше накладок из хрома и улучшили внешний вид оптики.

Теперь, что касается непосредственно управления. На прежней Калине стоило повернуть руль вправо и влево, как автомобиль начинал переваливаться, хотя и сохранял прямолинейность движения. Неизвестно, рискнул ли кто-нибудь проводить эксперименты с рулем на плохих дорогах, ведь это грозило чуть ли не «перевертышем».

Новая Калина такого повода точно не даст, так как помимо повышения значения жК/к, была проведена четкая настройка рулевого управления. В результате стало проще объезжать дорожные неровности, кочки и ямы.

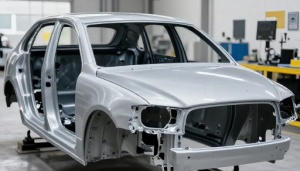

Кузов и его характеристики

Интересно. Острым рулевое управление помогли сделать следующие настройки. Была применена освоенная на иномарках технология «короткой» рейки, а вместо четырех оборотов руля оставили всего три. И еще одно изменение касалось более жесткого крепежа.

Примечателен еще один факт. Раньше фиксация рулевой осуществлялась посредством резиновых втулок. Технология проверенная, но явно устаревшая. И вот на АвтоВаз решили испробовать, правда, только на левой опоре рейки более жесткий способ крепежа. Это сразу же принесло свои плоды, жесткость рулевой системы увеличилась на целых 25 процентов!

Инженеры АвтоВаз хорошо постарались, добавив также новый буфер сжатия задней подвески. Деталь обладает передовыми характеристиками, уменьшающими в несколько раз крены. Вкупе с увеличившимися показателями жК/к, это дает мощнейший эффект, и все больше Калина стала напоминать Гранту с ее уверенной «рулежкой» и бесперебойной работой подвески.

Определение толщины краски по маркам легковых автомобилей

Если машина подвергалась ремонту, на детали наносилась шпаклевка, то толщина слоя покрытия увеличится до 180-200 мкм и более. Проверять подобные отклонения нужно специальным прибором для измерения краски – толщиномером. Такие устройства позволяют с высокой точностью замерить слой ЛКП на изделиях из металла, пластика, стекла.

Современные толщиномеры не вредят покрытию автомобиля, не нарушают его целостности. Недорогие модели помогают определить только наличие шпаклевки, более высококлассные изделия дают информацию даже о малейшем перекрашивании кузова. Принцип работы любого толщиномера – вычисление интервала от датчика до базы.

Классификация толщиномеров

Измерять толщину краски можно разными приборами, есть несколько основных, отличающихся способом проведения замеров.

Электромагнитные толщиномеры

Такие устройства используются только для проведения измерений краски на металлических деталях. Они не помогут при оценке состояния пластиковых элементов, изделий из цветного металла. Для работы применяется магнитная индукция и эффект Холла, все вычисления делаются на основании плотности магнитного поля. Создает это поле мягкий ферромагнитный стержень с катушкой. Допустимый процент погрешности – 3 %.

Вихретоковые толщиномеры

На поверхности зонда такого прибора генерируется электрический ток, который проходит через катушку с намотанной проволокой. В результате создается переменное магнитное поле. Когда зонд приближают к токопроводящей поверхности (металлу), образуются токи Фуко (вихревые токи), при помощи которых получают нужные данные. Такие приборы подходят для деталей, выполненных из алюминия, прочих цветных металлов. Цена устройств довольно высока – около 5 тыс. руб.

Емкостные толщиномеры

Данные приборы измерения подходят для проводящих немагнитных изделий. Сам датчик служит первой обкладкой конденсатора, второй — станет кузов. Между ними располагается диэлектрик – слой краски, емкость которого будет измерена прибором. Но у таких толщиномеров есть существенные минусы – они очень чувствительны к влаге, а их контактная поверхность велика.

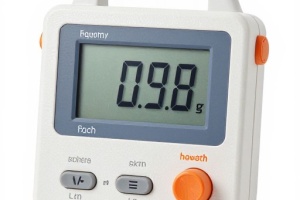

Ультразвуковые толщиномеры

Подобные толщиномеры работают с деталями из любого материала – металла, пластика, композитов, керамики, стекла, поэтому у пользователя будет возможность замерить толщину слоя на всех основных и декоративных деталях. В зонде приборов есть ультразвуковой датчик, посылающий импульсы через покрытие. После отражения импульса от поверхности он трансформируется в электрический сигнал. Результат мгновенный – через секунду на экране будут заметны нужные цифры. Минус один – очень высокая цена (от 10 тыс. руб.).

Выбор приборов

Подбирая устройство, важно понимать, что планируется измерять, для каких целей, как часто оно будет использоваться. Если толщиномер покупается профессионалом, лучше обратить внимание на ультразвуковые модели. Мастерам могут быть важны дополнительные функции – расширенный температурный диапазон, большое время работы без подзарядки, подсветка, возможность подключения к компьютеру, загрузки результатов в память.

Тем, кто решил купить прибор для бытовых нужд, стоит рассмотреть менее дорогие варианты. Это – электромагнитные и вихревые толщиномеры. Качество измерений будет на достойном уровне, пользователь сможет установить факт ремонтных работ и точные детали их выполнения.

Что еще надо учесть при покупке? Вот дополнительные параметры толщиномеров:

• емкость аккумулятора;
• запуск нажатием курка или кнопки;
• размер дисплея.

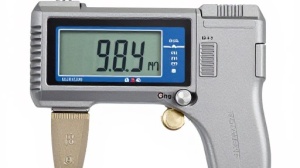

Самыми популярными марками приборов являются ET, CHY Firemate Company, Horstek, PHYNIX.

Лада Приора

Следующая отечественная модель, производящаяся на Волжском автозаводе, это Лада Приора. Сегодня она выпускается в 4-х кузовных вариациях. В линейке моделей присутствует также Приора Купе – не завоевавшая, правда, еще какой-либо популярности у россиян.

Лада Приора

Важным параметром кузова Приоры, опять же, выступает величина жК/к. Примечательно, что для Приоры показатель этот равен 12 000 Нм/град в версии седан. У остальных вариаций, кроме купе, он на ряд ниже.

Несмотря на это, существуют общие показатели для всех 3-х моделей, подразумевающих размеры кузова. Так, одинаковая у всех типов кузова (кроме купе) колесная база, дорожный просвет и ширина. Что касается длины, то напомним, что седановские показатели равны 4350 мм, хэтчбековские – 4210 мм, а универсаловские – 4340 мм. Разная у кузовов и высота: седан – 1420 мм, хэтчбек – 1435 мм, а универсал – 1508 мм.

Изначально слабыми зонами кузовов Приоры считались крыша, капот и багажник. Именно по той причине эксперты настаивают на обязательной обработке самим владельцем автомашины всех внутренних поверхностей проблемных зон антикором.

Защита кузова Приоры от коррозии дается на 6 лет. Практически этот срок определяют: цинковое покрытие порогов, днища и арок, а также использование низколегированной стали.

Габариты Приоры

И действительно, практический опыт доказал, что кузов Приоры невероятно устойчив к воздействию коррозии. Если и начинаются проблемы, то в группу риска попадают в первую очередь бамперы, затем образуются пузыри на ЛКП в зимнее время года, краска облущивается.

12-тысячный показатель Нм/град на седане Приоры – это не большая величина. Даже у ВАЗ-21106, не говоря уже об иномарках, данный показатель выше. Таким образом, владельцам Приоры, предпочитающим активную езду, хорошо бы усилить автомобильный остов. В частности, усиление должно подразумевать инсталляцию распорок стоек и модернизацию СПУ на оси сзади.

Как грамотно использовать толщиномер?

Приобретая автомашину на вторичном рынке, недостаточно знать, как происходит сделка купли-продажи и регистрация транспортного средства. Не помешает и практика измерения толщины ЛКП на кузове автомобиля и таблица заводских параметров заводского покрытия. Для этого эксперты предлагают несколько рекомендаций, при помощи которых можно эффективно использовать толщиномер:

• Приобретайте устройство с умом. Недорогой агрегат обладает узкой специализацией, он в состоянии определить шпаклевалась ли машина, а вот дополнительный шар краски – вряд ли. Для работы с алюминиевыми деталями придется купить аппарат подороже, а для пластиковых элементов цена прибора будет сопоставима со стоимостью некоторых подержанных авто. Поэтому покупайте толщиномер в соответствии с ситуацией.
• Некоторые автофирмы предлагают аренду устройства – это обойдется дешевле, тем более, когда планируется только покупка машины на вторичном рынке.
• После приобретения обязательно проведите калибровку агрегата. Для этого применяют эталонные образцы из стали и пластика, на которых присутствует слой краски. Достаточно сверить результаты измерений с данными, нанесенных на пластинах. В случае, когда цифры не совпадают, нужно подкорректировать настройки аппарата, и добиться идентичности показаний.
• Стоит настраивать механизм под каждое измерение отдельно. Многие модели обладают функцией корректировки, не пренебрегайте ей, потому что она уменьшает вероятность ошибок.

Лада Гранта

Кузов Гранта

Лифтбек Гранта – это 3-объемный кузов, подразумевающий удачное сочетание багажной крышки с задним стеклом. Примечательно, что в эпоху СССР лифтбеки как таковые не существовали. Была такая модель – ИЖ-2125 Комби, но она лишь воплощала некоторые лифтбековские идеи. На самом же деле и слова такого в КАС узаконено не было, хотя там встречались такие понятия, как фастбек, фаэтон и даже брегам.

Тем самым, Лада Гранта Лифтбек восстанавливает историческую справедливость, ведь помимо нового названия, автомобиль производился как раз на ИАЗ, ныне именуемом как ОАГ.

Примечание. Ижевский автозавод сегодня представляет больше филиал тольяттинского предприятия, не занимающего собственными разработками.

Лифтбек – это не просто слово. Так, данный тип кузова выглядит в плане показателей жК/к на зависть хорошо. Этот показатель стал в два раза выше, чем у хэтчбеков, хотя и меньше, чем у седанов ввиду конструктивных особенностей.

В частности, разница в конструктивных особенностях между лифтбеком и седаном заключена в первую очередь в «задней поперечине». У лифтбека этой детали нет вообще, не предусмотрена она, а у седанов – проходит за спинкой заднего дивана.

Примечание. В принципе поперечину на лифтбек можно было бы поставить, но в этом случае исчезло бы все удобство, связанное с погрузкой в багажник. Автомобиль бы наполовину потерял свою практичность, что неприемлемо ни при каких условиях, даже в угоду показателям жК/к.

Пытаясь хоть как-то возместить потерю в жК/к, инженеры пошли на следующее. Они добавили усилители в некоторых местах, таким образом, значительно увеличив показатель, и лишь немного не дотянув до седановского результата.

К тому же, из-за внедрения усилителей лифтбек стал тяжелее на 15 кг, а это уже, в свою очередь, сказалось отрицательно на показателе кручения.

Таблица толщины ЛКП

Существуют данные, согласно которым можно быстро выявить отклонения в толщине слоя покрытия. Ниже приведена таблица с информацией по основным маркам автомобилей:
