Установка доводчика стекол на Приору

Стандарты и схемы разных производителей

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона. При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей. При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Доводчик стекол. Основы установки

Доводчик стекол нужен, чтобы закрывать стекла при поступлении сигнала на закрытие, например с автосигнализации или штатного центрального замка.

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутсвие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д.

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления ненажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Рекомендуем: Тянет влево или вправо руль — в чём могут быть причины?

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Теперь рассмотрим сам доводчик и способ его монтажа и встраивания его в штатную схему. Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Доводчики выпускаются универсальными, для управления «массой» или «плюсом». В Тойотах управление стеклами плюсом.

Соответственно согласно нужному варианту в схеме доводчика нужно подключить провода питания или переключить перемычку в доводчике, в инструкции по установке этот пункт подробно описан.

Все часто слышали слово Сarshering — это групповое пользование автомобилями https://shacaring.ru/town/carsharing-moscow/. И данный проект является платформой, где частное лицо или даже небольшой прокат автомобилей может сдавать любому человеку легковой автомобиль в аренду. Это шикарный вариант для большого города как Москва.

Теперь про монтаж и установку.

Нужно определить место установки корпуса доводчика. Как правило доводчик устанавливается в водительской двери прямо под штатным блоком управления секлоподъемниками.

Для определения места нужно снять блок кнопок и посмотреть вовнутрь, определив свободное пространство внутри.

Нужно определить и вызванить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок. Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем нерекомендую, ибо токи там очень большие).

Если в машине четыре стекла, то соответственно нужно перерезать четыре провода и припаять от доводчика восемь проводов.

Необходимо найти провод питания доводчика. Так как доводчик должен работать при отсутствии ключа в замке зажигания, то нужно найти толстый плюсовой провод, на котором плюс 12 Вольт есть при отсутствии ключа в замке зажигания.

В блоке кнопок есть управление центральным замком, где этот плюс должен подходить. Если его нет — то нужно смотреть его на клемах привода закрытия-открытия дверей.

Необходимо определиться со способом управления автодоводчиком. Например, если есть автосигнализация, то у неё есть выход доп. канала, на котором появляется сигнал при постановке на охрану.

То есть поставил на сигналку — окна закрылись. Заморочка тут — нужно тянуть отдельный провод от сигналки в дверь через гофру в двери к блоку доводчика. Есть ещё вариант подключения к центральному замку.

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигналки.

Теперь про управляющие провода доводчика стекол В доводчиках, как правило есть два входа для управления закрытием окон.

Рекомендуем: Что делать, если перегрелся двигатель?

Первый срабатывает, если его соединить с массой а второй, если на него подать плюс. В большинстве случаев используется первый вариант.

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальнвй вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного услажняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Обзор популярных моделей доводчиков стекол

Представляем для вас обзор популярных в нашей стране доводчиков стекол, которые устанавливают владельцы самых разных авто — ВАЗ («Приора», «Калина», 2110, 2114), «Хендай», «Ниссан», «Мазда», «Киа», «Тойота» и многих других. Для удобства восприятия информация сведена в таблицу.

Модель доводчикаОписание и особенностиЦена по состоянию на осень 2020 года
Mongoose PWM-4 (в просторечии автолюбители называют их «Мангустами»)Существует несколько разновидностей таких доводчиков. Предназначены для работы с четырьмя стеклами. «Памяти» нет, закрывание окон происходит по очереди. Запускающий импульс — положительный или отрицательный.Выходная полярность — положительная или отрицательная. Имеется встроенная защита от перегрузки.1200 рублей
Pandora DWM 210Работает с двумя окнами. Имеется память положения. Тип запускающего импульса — положительный или отрицательный. Имеется защита от перегрузки. Автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна. Автоматическое отключение электродвигателя стеклоподъемника при обрыве его троса. Автоматическое определение типа управляющих сигналов охранной сигнализации. Возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охраны.1300 рублей
Convoy CL-200Предназначен для работы с двумя окнами. Управляющий импульс — отрицательный, исходящая полярность — положительная.Имеется защита от перегрузки.800 рублей
Convoy CL-450Работает с четырьмя окнами. Управляющий импульс — положительный или отрицательный. Исходящая полярность — положительная или отрицательная. Имеется защита от перегрузки.1300 рублей
Cyclon PWM-2bПредназначен для работы с двумя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки.850 рублей
Cyclon PWM-4Работает с четырьмя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки.970 рублей

Рекомендуем вам купить доводчики стекол, выпущенные под известными торговыми марками. Не покупайте дешевые китайские приборы, поскольку высока вероятность приобрести доводчик с невысоким рабочим ресурсом. Кроме того, в низкой ценовой категории много бракованных товаров. Поэтому рекомендуем вам не экономить.

Заключение

Доводчик стекол — очень полезный прибор, поэтому если на вашей машине он не установлен, то рекомендуем вам купить его. Установить доводчик своими руками вполне под силу автовладельцу, который владеет элементарными навыками монтажных работ и умеет читать электрические схемы. Главное, перед установкой внимательно изучите прилагаемую документацию, а особенно схему подключения. Что касается выбора модели, то покупайте приборы из средней или высшей ценовой категории. Они будут не только надежными, но и долговечными.

Сейчас многие разработки в сфере автомобильных аксессуаров направлены на увеличение комфортабельности эксплуатации автомобилей.

Одним из таких аксессуаров, который все больше становиться популярным, является устройство для автоматического поднятия стекол дверей при постановке авто на сигнализацию, оно же модуль одностороннего закрывания стекол дверей.

В народе такие устройства получили название доводчиков стекол.

Полезность использования доводчиков очевидна, владельцу авто перед постановкой на сигнализацию последнего не нужно проверять, все ли окна закрыты, поскольку данные устройства автоматически их закроют.

Изначально доводчиками стекол комплектовались только премиумные автомобили, и то только в топовой комплектации.

Со временем многие водители оценили пользу этого устройства, что привело к появлению универсальных доводчиков, которые можно установить практически на любой автомобиль.

Помимо того, некоторые автовладельцы, знакомые с радиоэлектроникой, начали собирать самодельные устройства, которые свою функцию выполняют очень хорошо.

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

  1. Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу. Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.
  2. С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические двигатели стеклоподъемников.
  3. В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку. Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.
  4. При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.
  5. Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.
  6. Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Простой доводчик стекол автомобиля

За что я люблю российский автопром — за то, что в наших автомобилях огромный простор для творчества! Недавно приобрел ВАЗ 2114 и началось…

Сегодня хочу рассказать Вам про доводчик стекол. Конечно, можно было пойти и купить готовый модуль рублей за 400, а то и дешевле… но это не про нас! Кроме того хотел реализовать автоматическое полное открытие и полное закрытие с помощью стандартной кнопки стеклоподъемника. Алгоритм работы такой: хотим полностью открыть (закрыть) окно — коротко жмем кнопку открытия (закрытия). Если надо установить стекло в среднее положение — держим кнопку, стекло едет, отпускаем — останавливается. Ну и естественно все это дело подключаем к сигналке. Ставим на охрану — и радуемся.

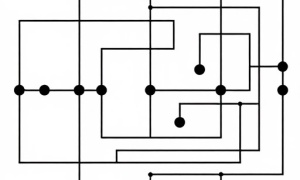

На рисунке 1 приведена схема стандартного подключения электростеклоподъемников передних дверей ВАЗ 2114.


Рисунок 1.

При нажатии кнопки открытия окна контакты 2 и 7 замыкаются и подают +12В на двигатель стеклоподъемника. При этом контакты 1 и 6 кнопки остаются замкнутыми и подключают двигатель стеклоподъемника к массе автомобиля. Стекло открывается. При нажатии кнопки закрытия окна контакты 1 и 2 замыкаются и подают +12В на двигатель стеклоподъемника. При этом контакты 3 и 7 кнопки остаются замкнутыми и подключают двигатель стеклоподъемника к массе автомобиля. Стекло закрывается.

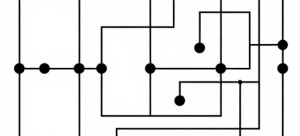

На рисунке 2 приведена схема подключения модулей доводчиков без подключения к противоугонной сигнализации. На каждую дверь свой модуль.


Рисунок 2.

Теперь, при нажатии кнопки открытия окна +12В подается на модуль доводчика и, в зависимости от длительности удержания кнопки, модуль доводчика подает +12В на двигатель стеклоподъемника на время нажатия и удержания кнопки или до полного открывания окна. Если необходимо полностью открыть окно необходимо коротко нажать (длительность импульса +12В на входе модуля до 0,2 секунды) кнопку открывания. При нажатии и удержании кнопки стеклоподъемник работает почти в обычном режиме — окно открывается, пока нажата кнопка. ”Почти” потому, что движение стекла начинается с задержкой в 0,2 секунды после нажатия на кнопку. Аналогично и при закрытии окна. При движении стекла в режиме полного открытия или закрытия короткое нажатие на кнопку противоположного направления остановит движение. При достижении крайних положений движение стекла возможно только в противоположном направлении.
