За герметичность соединения блока цилиндров и головки блока цилиндров отвечает прокладка ГБЦ. Указанная прокладка позволяет реализовать герметизацию камеры сгорания и каналов рубашки охлаждения, по которым движется охлаждающая жидкость. Прокладка может быть изготовлена из тонкого металла. Вторым доступным вариантом является армированный паронит, который дополнительно имеет металлическую окантовку в тех местах, где в прокладке выполнены отверстия под камеру сгорания.

Прогар или пробой прокладки головки блока цилиндров представляет собой серьезную и достаточно распространенную неисправность. Вполне очевидным ответом на вопрос, можно ли ездить с пробитой прокладкой ГБЦ, является необходимость срочного ремонта. Следует добавить, что при незначительной потере герметичности передвигаться своим ходом на автомобиле можно, но подобный дефект желательно устранить в срочном порядке. В том случае, если сильно пробило прокладку гбц и явно заметны признаки поломки, эксплуатация ДВС запрещена.

Читайте в этой статье

Причины поломки и как проверить прокладку ГБЦ

Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

• перегрев двигателя;
• неправильная установка при замене прокладки;
• последствия мощностного тюнинга ДВС;
• не соответствующее нормам усилие затяжки болтов ГБЦ;
• езда на бензине низкого качества, которая сопровождается детонацией;

Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

Признаки пробитой прокладки ГБЦ

Если прогорела прокладка гбц или ее пробило, тогда в списке основных симптомов подобной неисправности отмечены:

• прорыв газов или потеки в области стыка головки с блоком цилиндров;
• появление эмульсии в системе смазки двигателя;
• двигатель начинает дымить белым дымом;
• попадание масла и/или отработавших газов в систему охлаждения мотора;

В том случае, если выхлопные газы прорываются в месте, где головка блока стыкуется с блоком цилиндров, тогда это явный признак пробитой прокладки ГБЦ. Данное явление также сопровождается значительным повышением шума во время работы двигателя. Заметный выход отработавших газов наружу через пробитую прокладку встречается не часто, при этом диагностируется достаточно легко. В случае разрыва внешней оболочки прокладки на внешних поверхностях мотора в месте соединения головки и блока также могут проявиться потеки ОЖ или моторного масла. Среди признаков, которые требуют более тщательного осмотра, выделяют:

1. Появление коричневато-белой пены на масляном щупе, а также белая эмульсия на крышке маслозаливной горловины указывает на то, что охлаждающая жидкость проникает в систему смазки двигателя. ОЖ может попадать в масляную систему двумя путями: через прокладку головки блока цилиндров, а также в случае появления трещины в блоке цилиндров. Жидкость из системы охлаждения разжижает моторное масло, что приводит к существенному ухудшению его защитных свойств.
2. Если двигатель постоянно дымит густым белым дымом (после прогрева и выхода на рабочие температуры), тогда высока вероятность попадания охлаждающей жидкости в цилиндры силового агрегата. Происходит это по причине того, что жидкость проходит в разрыв прокладки между каналом рубашки охлаждения двигателя и камерой сгорания силового агрегата. Уровень ОЖ в расширительном бачке при этом понижается, так как часть жидкости выпаривается в процессе работы мотора. Отметим, что на ранней стадии двигатель зачастую работает устойчиво, охлаждающая жидкость уходит медленно, но спустя некоторое время дефект становится более серьезным. В отдельных случаях обильное попадание ОЖ в цилиндры может привести к гидроудару, так как в составе антифриза или тосола в системе охлаждения находится около 40-50% дистиллированной воды.

Стоит добавить, что в случае прогара прокладки головки блока между камерами сгорания может происходить смешивание отработавших газов и топливно-воздушной смеси в смежных цилиндрах. Чаще неисправность проявляется в виде неустойчивой работы холодного мотора, которая нормализуется после прогрева. Указанные сбои в работе ДВС могут быть вызваны различными неполадками. Что касается проверки прокладки, то для точной диагностики необходимо произвести замеры компрессии двигателя. Если отмечается схожее по показателям падение компрессии в соседних цилиндрах, тогда вполне вероятен дефект прокладки ГБЦ.

Как понять, что прокладка ГБЦ пробита?

Не нужно проводить сложную диагностику, чтобы распознать прогар прокладки. На это указывает конкретный признак (а иногда их несколько), который соответствует именно этой поломки. Но вначале рассмотрим, по какой причине портятся прокладочные элементы.

Причины поломки

Самая первая причина преждевременного износа материала – ошибки во время сборки агрегата. На некоторых участках стенки прокладочного материала тонкие, из-за чего его легко порвать. Качество изделия – не менее важный фактор, определяющий частоту его замены.

Главный враг прокладочного материала головки – грязь. По этой причине во время замены очень важно следить за тем, чтобы между блоком и головкой не попали посторонние предметы (даже песчинки). Также немаловажным фактором является качество соединяющихся поверхностей. Ни торец блока, ни головки не должны иметь дефекта в виде сколов или шероховатостей.

Еще одна причина быстрого прогорания прокладки – неправильная фиксация ГБЦ. Болт крепления нужно затягивать до определенной степени, а все крепежи следует устанавливать в своей последовательности. В какой последовательности, и с каким усилием должна выполняться затяжка болтов, сообщает производитель в технической литературе к автомобилю или инструкции к ремкомплекту, в котором находится прокладка.

Иногда перегрев мотора приводит к тому, что плоскость прокладки деформируется. Из-за этого материал быстрее прогорит и появится один из перечисленных ниже признаков.

Признаки пробитой прокладки ГБЦ

Один из самых известных симптомов – в процессе работы двигателя громкие хлопки из конкретного цилиндра (или нескольких). Вот еще несколько признаков, указывающих на проблему с прокладочным материалом:

• Троение двс. Это может происходить (если исправны топливная и система зажигания), когда образовалась брешь между цилиндрами. Диагностируется эта неисправность замером компрессии. Однако низкое давление и троение являются также симптомами более серьезной «болезни» мотора. О причинах троения рассказано здесь, а о замерах давления обсуждалось здесь;
• Намного реже – появление выхлопных газов в системе охлаждения. В этом случае произошел прогар участка, где проходит охлаждающая магистраль рубашки;
• Перегрев мотора. Это случается, если прогорают канты уплотнения цилиндров. Из-за этого выхлопные газы слишком сильно нагревают ОЖ, что приводит к худшему отводу тепла от стенок цилиндров;

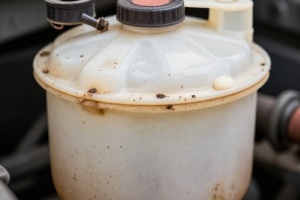

• Масло в системе охлаждения. В первом случае владелец авто заметит в расширительном бачке пятна смазки (их размеры зависят от степени прогара).


  Во втором – в масле будет образовываться эмульсия. Ее легко заметить, если достать щуп после работы мотора. На его поверхности будет видна белая пена;

• Прогар между цилиндрами может проявляться затрудненным холодным пуском силового агрегата, но после прогрева его стабильность возвращается;
• Появление масляных потеков на месте стыка блока и головки;
• Густой и белый выхлоп и стабильное снижение уровня антифриза без внешних протечек.

Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

Как заменить прокладку ГБЦ

Замена прокладки головки блока цилиндров является довольно сложной процедурой, поскольку она предполагает разбор двигателя. Перед тем как приступать к работе, необходимо:

1. Снять аккумулятор с машины, чтобы обесточить электронику;
2. Слить охлаждающую жидкость;
3. Снять ремень ГРМ;
4. Отсоединить все элементы мотора, которые крепятся к головке блока цилиндров;
5. Снять крышку головки блока цилиндров.

Выполнив описанные выше действия, удастся добраться до прокладки. Ее необходимо визуально осмотреть на наличие повреждений. Независимо от того, будет обнаружен пробой в прокладке ГБЦ или нет, потребуется ее замена, поскольку устанавливать обратно ранее работавшую деталь крайне не рекомендуется. Связано это с тем, что она уже имеет определенную деформацию, которая не позволит прокладке обеспечивать требуемую герметичность. При замене прокладки ГБЦ рекомендуется осмотреть головку блока цилиндров и блок цилиндров на наличие трещин и деформаций.

Металлическая или паронитовая прокладка ГБЦ: что лучше

Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС, на которых быстро продувает паронитовые прокладки ГБЦ после установки.

Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки.

Прокладка клапанной крышки на схеме гбц

Прокладка клапанной крышки на схеме ГБЦ: 1 – головка блока цилиндров; 2 – прокладка головки блока цилиндров; 3 – направляющая втулка клапана; 4 – болт; 5, 6 – прокладки клапанной крышки; 7 – болты крепления крышки головки блока цилиндров; 8 – крышка головки блока цилиндров; 9 – пробка маслоналивной горловины
Мы даем гарантию на работы по замене прокладки клапанной крышки 6 месяцев

Советы и рекомендации

Если диагностика показала, что прокладка головки блока прогорела, тогда дальнейшая эксплуатация автомобиля крайне не рекомендуется. Возможные последствия для двигателя и расходы на их устранение могут оказаться в десятки раз больше по сравнению с тем, сколько стоит прокладка головки блока цилиндров и работа по ее замене. На разные модели автомобилей стоимость прокладки может составлять от 15 до 50 у.е. Крепежные болты в среднем обойдутся в 10-20 у.е.

Отдельно стоит обратить внимание на вопрос, можно ли использовать прокладку гбц повторно. Однозначным ответ не может быть даже в том случае, если прокладка находится в идеальном состоянии. Как показывает практика, в случае необходимости снятия ГБЦ лучше произвести профилактическую замену прокладки и крепежей.

Напоследок добавим, что повышенное внимание необходимо уделить качеству прокладки. С учетом сложности и объема работ по демонтажу головки блока цилиндров лучше сразу купить фирменную оригинальную прокладку или аналог известного производителя, чем повторно снимать головку через 10-15 тыс. км. Покупка прокладки надлежащего качества будет полностью оправдана даже при учете более высокой стоимости (на 25-50%) по сравнению с более доступными по цене бюджетными вариантами в группе подобных изделий.

Прокладка ГБЦ «ВАЗ»

Прокладка ГБЦ (головки блока цилиндров) обеспечивает герметизацию стыка блока цилиндров и головки. Она удерживает рабочие газы и жидкости внутри двигателя, не давая им выйти из рабочих полостей. Таким образом, эта деталь двигателя очень важна для его работоспособности, а ее повреждение должно сопровождаться немедленной заменой.
Интернет магазин ati-auto.ru занимается реализацией широкого спектра запасных частей для автомобилей отечественного и зарубежного производства, среди которых имеется большой выбор различных прокладок для легковых автомобилей. Причем данный каталог сформирован известными российскими и мировыми брендами, не вызывающими сомнений в своей надежности и качественных параметрах.

Прокладка поддона является обязательным элементом каждого автомобиля. Она обеспечивает герметизацию стыков между поддоном двигателя и блоком цилиндров. Замена прокладки поддона «ВАЗ» с использованием оригинальных и аналоговых деталей от ведущих изготовителей гарантирует высокие показатели уплотнения. В результате этого гарантированно исключается течь масла из картера двигателя. Прокладка поддона картера «ВАЗ» может изготавливать из пробкового материала, полимеров или тандема резины с паронитом, пробковой крошкой и картоном. Каждый из данных видов имеет свои очевидные преимущества.

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная. Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла. Так же падает компрессия в цилиндрах двигателя «Приоры».

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

1. Подготовка «Приоры»
2. Отключение электрики.
3. Снятие ресивера впуска.
4. Снятие ремня газораспределительного механизма (ГРМ)
5. Демонтаж крышки клапанов.
6. Снятие непосредственно ГБЦ.
7. Проверка состояния головки.
8. Замена прокладки.
9. Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов. Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях. Отключить топливопровод ключами на 17. Отсоединить трубки системы охлаждения.Выкрутить торцевым ключом на 8, болты крышки. Их ровно 15 штук. Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке. Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки. От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.
